Einzel Kiesfilter 2,7 m³/h
Zeitgesteuert

Einzel-Kiesfilter 2,7 m³/h mit zeitgesteuerter Rückspülung

Kiesfilteranlage zur mechanischen Entfernung von Sand, Schluff, Trübstoffen, Schwebstoffen und anderen ungelösten Partikeln aus Wasser und geeigneten Prozessflüssigkeiten. Der Filter ist für Durchflüsse von 0,7 bis maximal 2,7 m³/h ausgelegt.

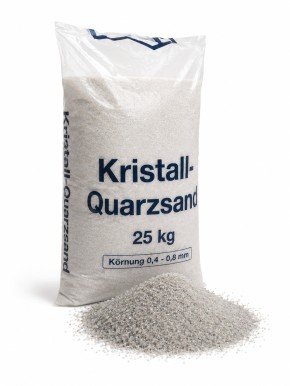

Mit insgesamt 120 Litern Quarzkies und einem Behälterdurchmesser von 413 mm bietet diese Ausführung eine größere Filterfläche und Schmutzaufnahmekapazität als die kleineren Einzel-Kiesfilter. Das mehrschichtige Filterbett wird automatisch in einstellbaren Zeitintervallen rückgespült. Die Anlage eignet sich besonders als Vorfilter für Wasseraufbereitungsanlagen sowie zur Filtration von Brunnenwasser, Kreislaufwasser, Kühlwasser und Prozesswasser.

Technische Daten

Einsatzbereiche

• Vorfiltration vor weiteren Wasseraufbereitungsstufen

• Entfernung von Sand, Schluff und ungelösten Schmutzpartikeln

• Reduzierung von Trübstoffen und Schwebstoffen

• Filtration von Brunnenwasser

• Reinigung von Kreislauf-, Kühl- und Prozesswasser

• mechanische Vorbehandlung geeigneter Abwässer

Je nach Partikelart, Filterbelastung, Fließgeschwindigkeit und Aufbau des Filterbetts liegt die erreichbare Filterfeinheit typischerweise im Bereich von etwa 10 bis 20 µm.

Aufbau und Funktion

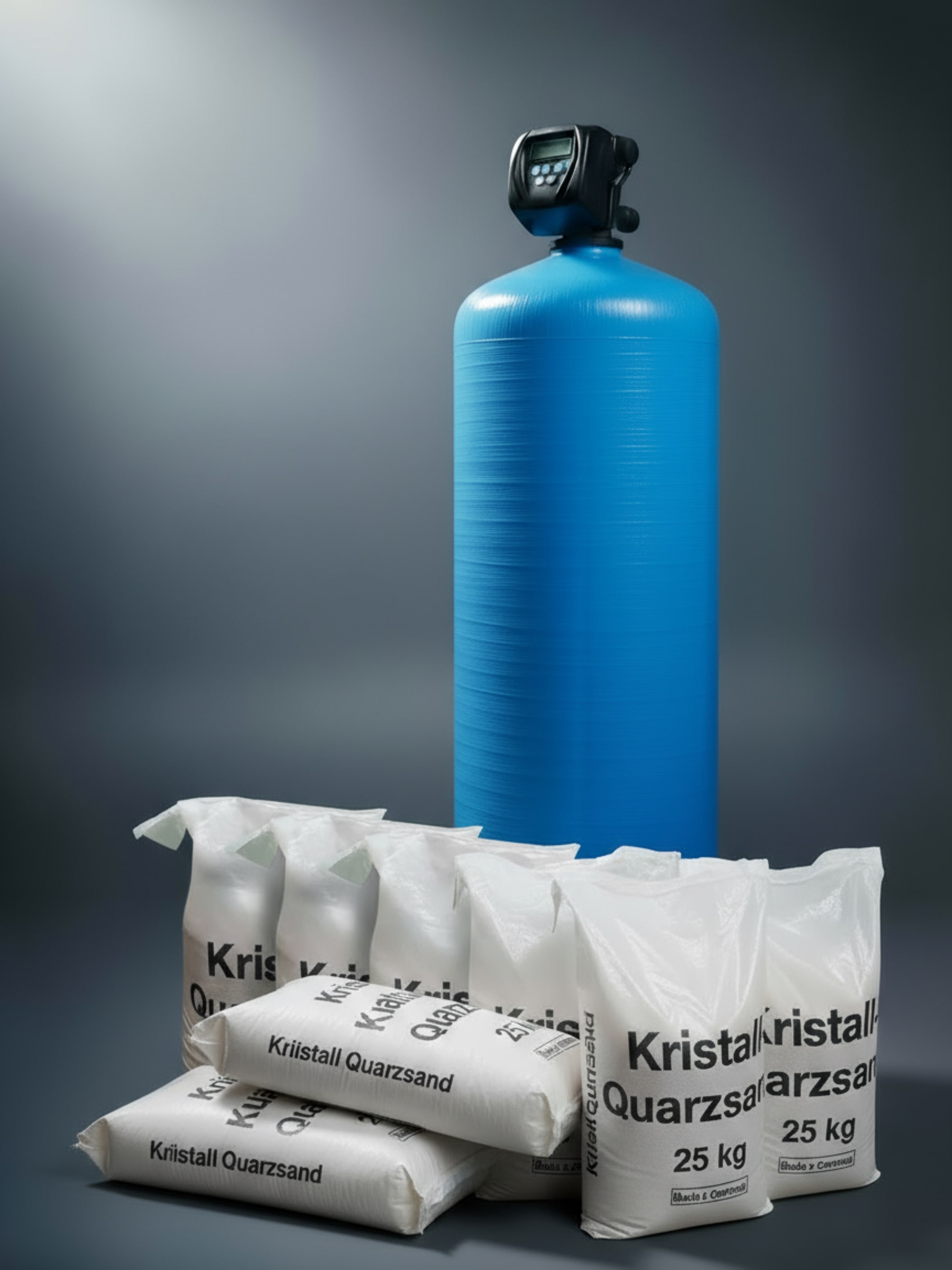

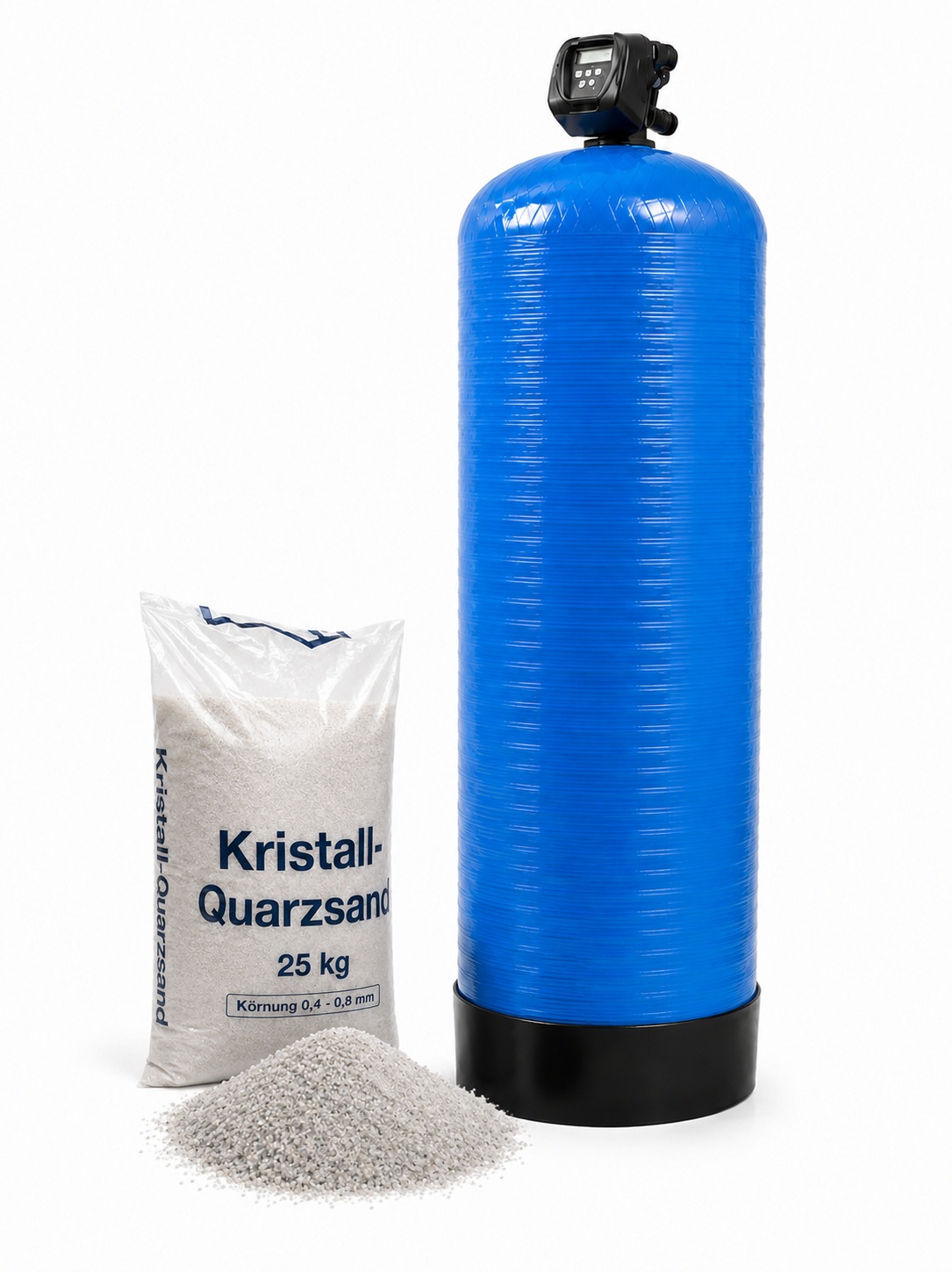

Der Kiesfilter besteht aus einem GFK-Druckbehälter mit einer abgestuften Quarzkiesfüllung. Im Filtrationsbetrieb strömt das Wasser von oben nach unten durch das Filterbett. Ungelöste Partikel lagern sich zwischen den unterschiedlichen Kiesschichten ab.

Die Filtration erfolgt rein mechanisch beziehungsweise physikalisch. Es werden keine Chemikalien dosiert und das Filtermaterial muss nicht chemisch regeneriert werden.

Die 2,7-m³/h-Ausführung verbindet ein Filterbett aus 120 Litern Quarzkies mit kompakten 1″-Anschlüssen. Sie eignet sich damit für Anwendungen, bei denen mehr Durchfluss und Filtervolumen als beim 2,0-m³/h-Modell benötigt werden, aber noch kein größeres Zentralsteuerventil erforderlich ist.

Automatische zeitgesteuerte Rückspülung

Mit zunehmender Belastung sammeln sich Partikel im Filterbett. Zur Reinigung wird die Fließrichtung umgekehrt und Wasser von unten nach oben durch den Behälter geführt. Dadurch wird das Filterbett aufgelockert und die eingelagerte Schmutzfracht über den Abwasseranschluss ausgespült.

Die Rückspülung startet automatisch nach einem eingestellten Zeitintervall. Intervall und Spülzeiten müssen an die tatsächliche Wasserbelastung, die Betriebszeiten und die anfallende Partikelfracht angepasst werden.

Für die Rückspülung muss die Wasserversorgung zuverlässig etwa 3,4 m³/h bei ausreichendem Druck bereitstellen können. Dieser Durchfluss muss bei der Auswahl der Brunnenpumpe oder Druckerhöhungsanlage berücksichtigt werden. Pro Rückspülung fallen ungefähr 0,85 m³ Spülwasser an.

Wichtiger Hinweis zum Betrieb während der Rückspülung

Während der Rückspülung kann über den internen Bypass des Zentralsteuerventils ungefiltertes Rohwasser zum Ausgang gelangen. Deshalb darf während dieses Vorgangs hinter dem Kiesfilter kein Wasser entnommen werden.

Kann eine Wasserentnahme während der Rückspülung nicht sicher ausgeschlossen werden, muss vor der Bestellung eine geeignete Ventil-, Steuerungs- oder Anlagenkonfiguration gewählt werden. Für eine kontinuierliche Bereitstellung von gefiltertem Wasser ist der Doppel-Kiesfilter 2,7 m³/h vorgesehen. Dabei übernimmt der zweite Filterbehälter die Filtration, während der andere Filter rückgespült wird.

Soll die Rückspülung mit Klarwasser statt mit Rohwasser erfolgen, muss die erforderliche hydraulische Umschaltung projektbezogen ausgelegt werden.

Grenzen der Kiesfiltration

Ein Kiesfilter entfernt hauptsächlich ungelöste Bestandteile. Gelöste Stoffe wie Wasserhärte, Salze, Nitrat, Ammonium oder viele organische Verbindungen werden nicht gezielt reduziert.

Für Geruchs-, Chlor- oder adsorbierbare organische Belastungen kann beispielsweise ein Aktivkohlefilter erforderlich sein.

Gelöstes Eisen und Mangan werden durch den Quarzkies nicht unmittelbar entfernt. Diese Stoffe müssen zunächst ausreichend oxidiert und damit in eine filtrierbare Form überführt werden. Für Brunnenwasser mit Eisen- oder Manganbelastung sind deshalb eine Wasseranalyse und eine verfahrenstechnische Prüfung erforderlich.

Der Kiesfilter stellt allein keine Trinkwasserqualität her und ersetzt keine hygienische Absicherung.

Einzel-Kiesfilter im Leistungsvergleich

Die Filtergröße sollte nicht nur nach dem gewünschten Betriebsdurchfluss ausgewählt werden. Entscheidend ist ebenfalls, ob die vorhandene Wasserversorgung die erforderliche Rückspülwassermenge zuverlässig bei ausreichendem Druck bereitstellen kann.

Installation und Auslegung

Die Anlage muss senkrecht auf einem ebenen, ausreichend tragfähigen und wasserbeständigen Untergrund aufgestellt werden. Für die Rückspülung ist ein entsprechend dimensionierter Abwasseranschluss erforderlich.

Für eine belastbare Auslegung sind besonders folgende Angaben erforderlich:

• gewünschter Betriebsdurchfluss

• Art und Menge der Partikel oder Trübstoffe

• vorhandene Pumpenleistung bei mindestens 2,5 bar

• verfügbare Rückspülwassermenge

• vorhandener Abwasseranschluss

• tägliche Betriebszeit und Wassermenge

• zulässige Unterbrechung während der Rückspülung

• vorhandene Vor- und Nachbehandlung

Auf unserer Homepage finden Sie weitere Informationen zur Funktion und industriellen Auslegung von Kiesfilteranlagen.
