Einzel Kiesfilter 9,5 m³/h
Zeitgesteuert
mit IA Zentralsteuerventil

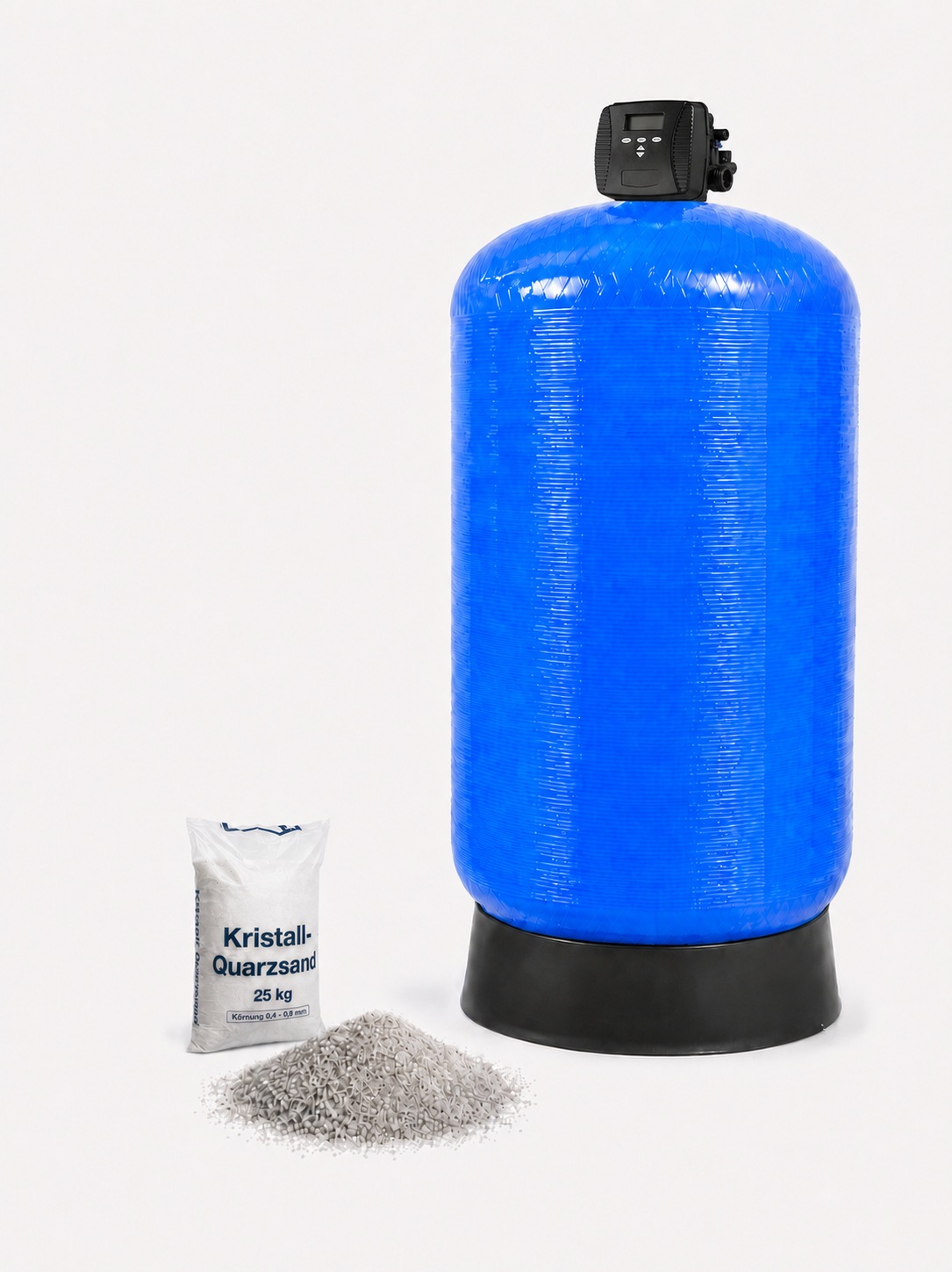

Einzel-Kiesfilter 9,5 m³/h mit IA-Zentralsteuerventil

Große Kiesfilteranlage zur mechanischen Entfernung von Sand, Schluff, Trübstoffen, Schwebstoffen und anderen ungelösten Partikeln aus Wasser und geeigneten Prozessflüssigkeiten. Der Filter ist für Durchflüsse von 2,4 bis maximal 9,5 m³/h ausgelegt.

Die Ausführung ist mit einem Clack-WS1,5-IA-Zentralsteuerventil ausgestattet. Damit können bis zu zwei zusätzliche Clack-Komponenten angesteuert werden. Dadurch lässt sich die Anlage beispielsweise gleichzeitig mit einer automatischen Umschaltung auf Klarwasser für die Rückspülung und einer automatischen Ausgangssperre ausstatten.

Technische Daten

Vorteile der IA-Ausführung

• Anschluss von bis zu zwei zusätzlichen Clack-Komponenten

• automatische Umschaltung auf Klarwasser für die Rückspülung möglich

• automatische Sperrung des Ausgangs während der Rückspülung möglich

• beide Zusatzfunktionen können miteinander kombiniert werden

• zeitgesteuerte Rückspülintervalle individuell einstellbar

• großer Filterquerschnitt für Durchflüsse bis 9,5 m³/h

• 1,5″-Hydraulik für industrielle Filteranwendungen

Alternator- und No-Bypass-Ventil gehören nicht automatisch zum Lieferumfang. Die benötigten Komponenten müssen passend zur geplanten Betriebsweise zusätzlich ausgewählt werden.

Einsatzbereiche

• Vorfiltration vor größeren Wasseraufbereitungsanlagen

• Entfernung von Sand, Schluff und ungelösten Schmutzpartikeln

• Reduzierung von Trübstoffen und Schwebstoffen

• Filtration von Brunnenwasser

• Reinigung von Kreislauf-, Kühl- und Prozesswasser

• mechanische Vorbehandlung geeigneter Abwässer

• industrielle Anwendungen mit höheren Betriebsdurchflüssen

• Anlagen mit automatischer Klarwasserumschaltung

• Anwendungen, bei denen während der Rückspülung kein Rohwasser zum Ausgang gelangen darf

Je nach Partikelart, Filterbelastung, Fließgeschwindigkeit und Aufbau des Filterbetts liegt die erreichbare Filterfeinheit typischerweise im Bereich von etwa 10 bis 20 µm.

Aufbau und mechanische Filtration

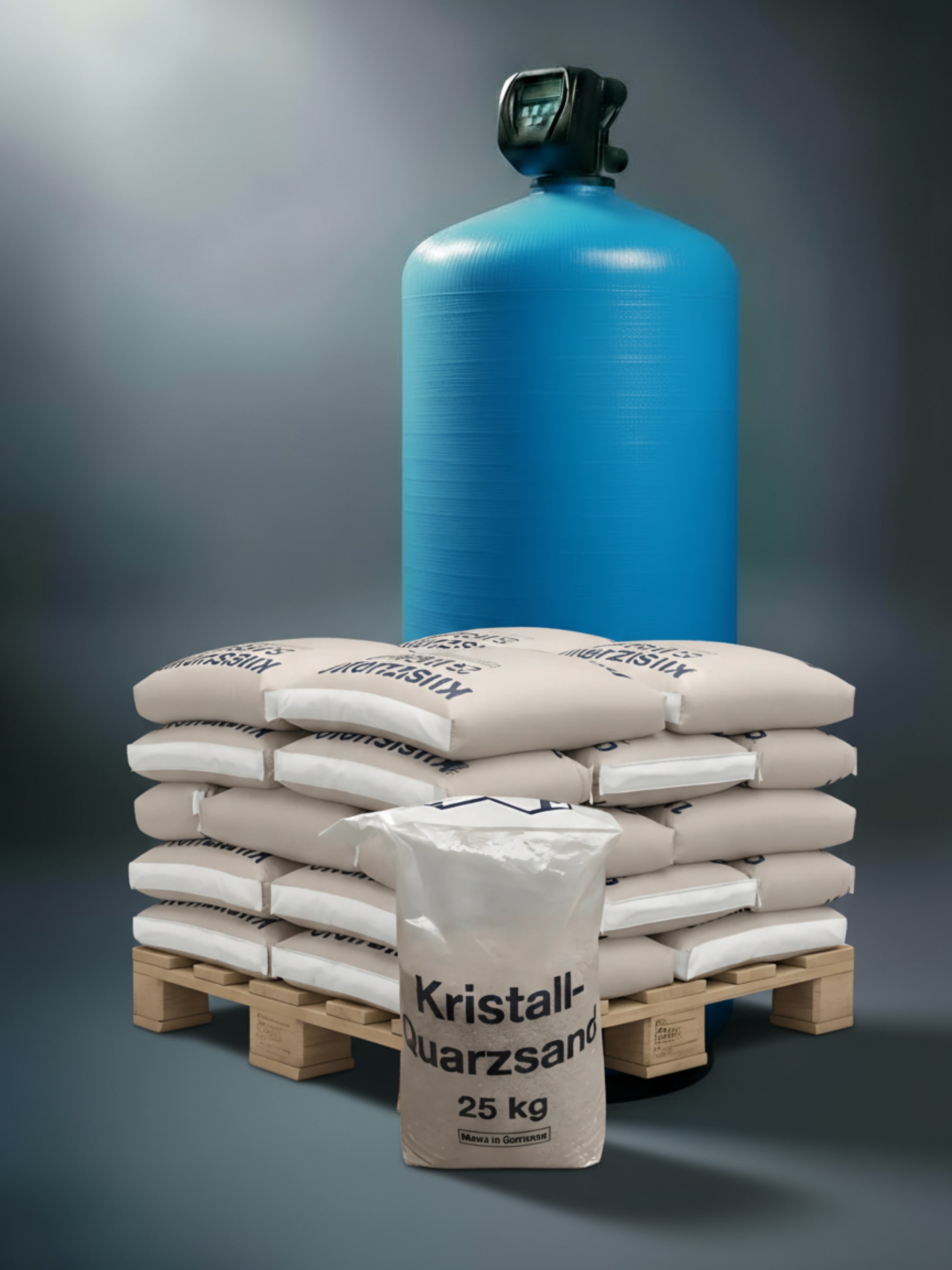

Der Kiesfilter besteht aus einem GFK-Druckbehälter mit einer abgestuften Quarzkiesfüllung. Im Filtrationsbetrieb strömt das Wasser von oben nach unten durch das Filterbett. Ungelöste Partikel lagern sich zwischen den unterschiedlich gekörnten Kiesschichten ab.

Die Filtration erfolgt rein mechanisch beziehungsweise physikalisch. Es werden keine Chemikalien dosiert und das Filtermaterial muss nicht chemisch regeneriert werden.

Mit einem Behälterdurchmesser von 778 mm besitzt die 9,5‑m³/h-Ausführung den größten Filterquerschnitt innerhalb der regulären Einzel-Kiesfilter. Sie ist für größere Vorfiltrations- und Prozesswasseranwendungen vorgesehen, bei denen ein einzelner Filterbehälter ausreicht.

Automatische zeitgesteuerte Rückspülung

Mit zunehmender Belastung sammeln sich Partikel im Filterbett. Zur Reinigung wird die Fließrichtung umgekehrt und Wasser von unten nach oben durch den Behälter geführt. Das Filterbett wird aufgelockert und die eingelagerte Schmutzfracht über den Abwasseranschluss ausgespült.

Die Rückspülung startet automatisch nach einem eingestellten Zeitintervall. Intervall und Spülzeiten müssen an die tatsächliche Wasserbelastung, die Betriebszeiten und die anfallende Partikelfracht angepasst werden.

Für die Rückspülung muss die Wasserversorgung zuverlässig etwa 12 m³/h bei ausreichendem Druck bereitstellen können. Dieser hohe Durchfluss ist bei der Auswahl der Pumpe, Druckerhöhungsanlage und Rohrleitungsdimension zu berücksichtigen. Pro Rückspülung fallen ungefähr 3 m³ Spülwasser an.

Auch der Abwasseranschluss muss diese Wassermenge ohne unzulässigen Rückstau aufnehmen können.

Klarwasserrückspülung mit Alternator-Ventil

Soll der Kiesfilter nicht mit dem belasteten Rohwasser, sondern mit Klar-, Stadt- oder Trinkwasser rückgespült werden, kann am Eingang ein Clack Alternator-Ventil 1,5″ eingesetzt werden.

Das 3-Wege-Umschaltventil wird vom IA-Zentralsteuerventil angesteuert. Beim Start der Rückspülung schaltet es den Zulauf automatisch von der normalen Rohwasserleitung auf die vorgesehene Klarwasserleitung um.

Die erforderliche Rückspülwassermenge von ca. 12 m³/h muss auch über die Klarwasserleitung zuverlässig zur Verfügung stehen. Rohrleitungsdimension, Druckverhältnisse und Wasserquelle sind deshalb projektbezogen zu prüfen.

Ausgangssperre mit No-Bypass-Ventil

Während der Rückspülung kann über den internen Bypass des Zentralsteuerventils ungefiltertes Rohwasser zum Ausgang gelangen. Darf während dieses Vorgangs kein unbehandeltes Wasser abgegeben werden, kann am Ausgang das Clack No-Bypass-Ventil 1,5″ installiert werden.

Das Ventil wird vom IA-Zentralsteuerventil automatisch angesteuert und sperrt den Ausgang während der Rückspülung. Es verhindert die Rohwasserabgabe, stellt währenddessen jedoch kein gefiltertes Wasser bereit.

Kombination beider Zusatzventile

Die IA-Ausführung ist insbesondere für Anlagen vorgesehen, bei denen zwei Zusatzfunktionen gleichzeitig benötigt werden:

• Alternator-Ventil am Eingang zur automatischen Umschaltung auf Klarwasser

• No-Bypass-Ventil am Ausgang zur Verhinderung einer Rohwasserabgabe

Das IA-Zentralsteuerventil steuert die angeschlossenen Zusatzkomponenten passend zum Rückspülprogramm. Eine direkte Kommunikation zwischen zwei eigenständigen Zentralsteuerventilen wird dadurch nicht hergestellt.

Die vollständige Ventilanordnung, hydraulische Verschaltung und Steuerungsfunktion müssen vor der Bestellung anhand des geplanten Anlagenbetriebs festgelegt werden.

Kontinuierliche Wasserbereitstellung

Das No-Bypass-Ventil verhindert während der Rückspülung die Abgabe von ungefiltertem Rohwasser. Während dieser Zeit steht über den betroffenen Einzel-Kiesfilter jedoch kein gefiltertes Wasser zur Verfügung.

Wird auch während der Rückspülung kontinuierlich gefiltertes Wasser benötigt, ist eine projektbezogen ausgelegte Anlage mit zwei Filterbehältern erforderlich. Dabei übernimmt ein Filter die Versorgung, während der zweite rückgespült wird.

Eine direkte Kommunikation zwischen zwei einzelnen Zentralsteuerventilen ist nicht möglich. Die Ventile, Umschaltung und übergeordnete Steuerung müssen deshalb passend zur gewünschten Pendelfunktion ausgelegt werden.

Abgrenzung zur Standardausführung

Die Standardausführung des Einzel-Kiesfilters 9,5 m³/h besitzt dieselbe Filterleistung, Behältergröße, Quarzkiesfüllung und Rückspülwassermenge.

Der Unterschied liegt in den verfügbaren Erweiterungsmöglichkeiten:

Wird nur die normale zeitgesteuerte Rückspülung oder eine einzelne Zusatzfunktion benötigt, ist die Standardausführung ausreichend. Werden zwei Zusatzfunktionen gleichzeitig benötigt, ist die IA-Ausführung vorgesehen.

Grenzen der Kiesfiltration

Ein Kiesfilter entfernt hauptsächlich ungelöste Bestandteile. Gelöste Stoffe wie Wasserhärte, Salze, Nitrat, Ammonium oder viele organische Verbindungen werden nicht gezielt reduziert.

Für Geruchs-, Chlor- oder adsorbierbare organische Belastungen kann beispielsweise ein Aktivkohlefilter erforderlich sein.

Gelöstes Eisen und Mangan werden durch den Quarzkies nicht unmittelbar entfernt. Diese Stoffe müssen zunächst ausreichend oxidiert und damit in eine filtrierbare Form überführt werden. Für Brunnenwasser mit Eisen- oder Manganbelastung sind deshalb eine Wasseranalyse und eine verfahrenstechnische Prüfung erforderlich.

Der Kiesfilter stellt allein keine Trinkwasserqualität her und ersetzt keine hygienische Absicherung.

Einzel-Kiesfilter im Leistungsvergleich

Die Filtergröße sollte nicht allein nach dem gewünschten Betriebsdurchfluss ausgewählt werden. Entscheidend ist ebenfalls, ob die vorhandene Wasserversorgung die erforderliche Rückspülwassermenge zuverlässig bei ausreichendem Druck bereitstellen kann.

Lieferzustand und Aufstellung

Die einzelnen Komponenten werden nicht zusammengebaut geliefert. Der GFK-Behälter ist bei der Lieferung noch nicht mit dem Filtermaterial befüllt.

Die Anlage muss senkrecht auf einem ebenen, ausreichend tragfähigen und wasserbeständigen Untergrund aufgestellt werden. Am Aufstellort ist eine Tragfähigkeit von mindestens ca. 500 kg sicherzustellen. Für Wartungsarbeiten und die Montage des Zentralsteuerventils muss oberhalb und neben der Anlage ausreichend Freiraum vorhanden sein.

Für die Rückspülung ist ein ausreichend dimensionierter und rückstaufreier Abwasseranschluss erforderlich.

Angaben für die Auslegung

Für eine belastbare Auslegung sind besonders folgende Angaben erforderlich:

• gewünschter Betriebsdurchfluss

• Art und Menge der Partikel oder Trübstoffe

• vorhandene Pumpenleistung bei mindestens 2,5 bar

• verfügbare Rückspülwassermenge von ca. 12 m³/h

• gewünschte Rückspülwasserquelle

• erforderliche Funktion von Alternator- und No-Bypass-Ventil

• vorhandener Abwasseranschluss und dessen Aufnahmeleistung

• tägliche Betriebszeit und Wassermenge

• zulässige Unterbrechung während der Rückspülung

• vorhandene Vor- und Nachbehandlung

• verfügbare Aufstellfläche und Raumhöhe
