Einzel Kiesfilter 6,1 m³/h
Zeitgesteuert
mit IA Zentralsteuerventil

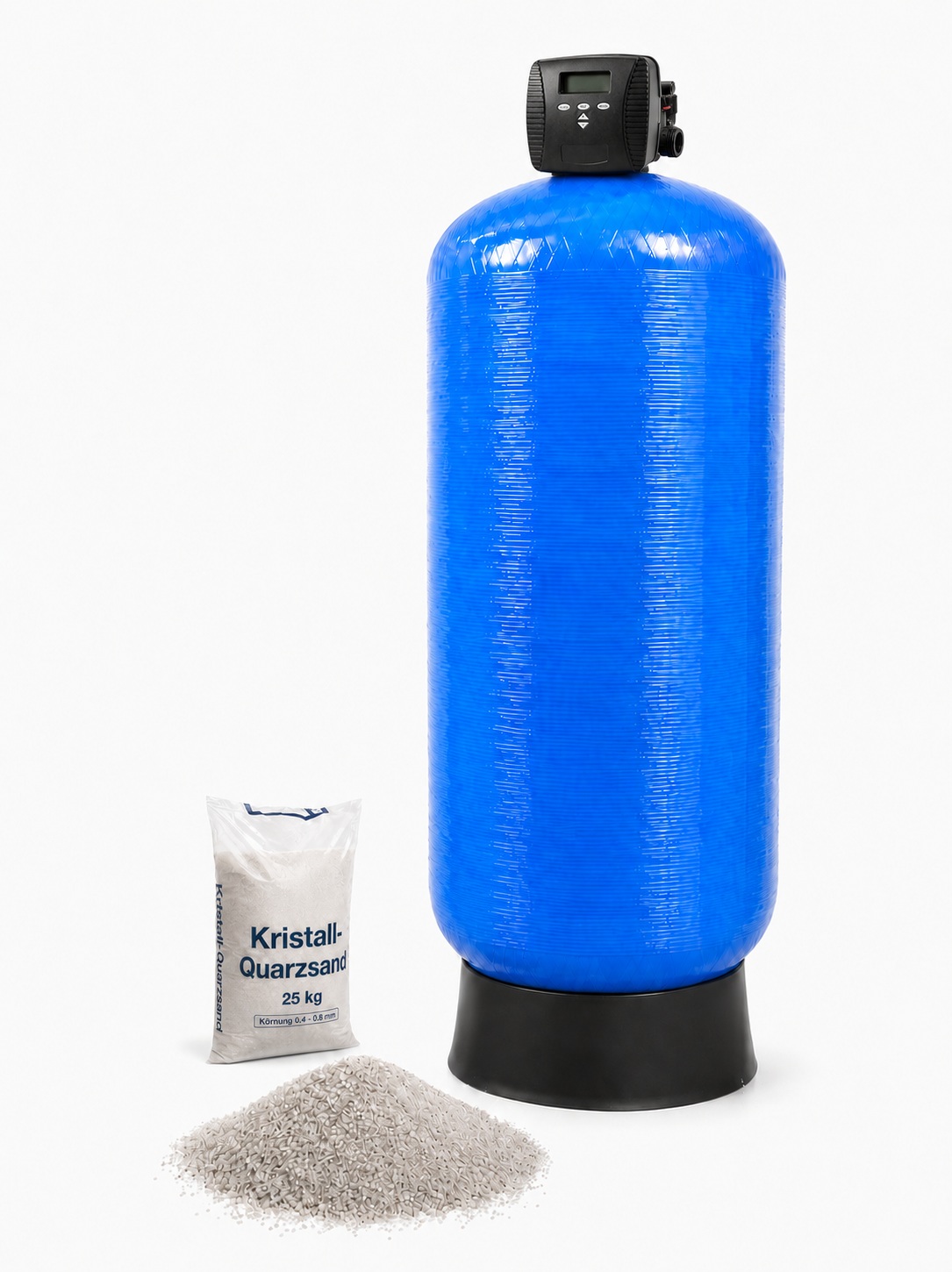

Einzel-Kiesfilter 6,1 m³/h mit IA-Zentralsteuerventil

Kiesfilteranlage zur mechanischen Entfernung von Sand, Schluff, Trübstoffen, Schwebstoffen und anderen ungelösten Partikeln aus Wasser und geeigneten Prozessflüssigkeiten. Der Filter ist für Durchflüsse von 2,2 bis maximal 6,1 m³/h ausgelegt.

Die Ausführung ist mit einem Clack-WS1,5-IA-Zentralsteuerventil ausgestattet. Gegenüber der Standardausführung können bis zu zwei zusätzliche Clack-Komponenten angesteuert werden. Dadurch lässt sich die Anlage beispielsweise für eine automatische Klarwasserumschaltung und eine gleichzeitige Absperrung des Ausgangs während der Rückspülung vorbereiten.

Technische Daten

Vorteile der IA-Ausführung

• Anschluss von bis zu zwei zusätzlichen Clack-Komponenten

• automatische Umschaltung auf Klarwasser für die Rückspülung möglich

• automatische Absperrung des Ausgangs während der Rückspülung möglich

• zeitgesteuerte Rückspülintervalle individuell einstellbar

• 1,5″-Hydraulik für größere Durchflussleistungen

• flexible Einbindung in projektbezogene Filteranlagen

Alternator- und No-Bypass-Ventil gehören nicht automatisch zum Lieferumfang. Die benötigten Komponenten müssen passend zur gewünschten Betriebsweise zusätzlich ausgewählt werden.

Einsatzbereiche

• Vorfiltration vor größeren Wasseraufbereitungsanlagen

• Entfernung von Sand, Schluff und ungelösten Schmutzpartikeln

• Reduzierung von Trübstoffen und Schwebstoffen

• Filtration von Brunnenwasser

• Reinigung von Kreislauf-, Kühl- und Prozesswasser

• mechanische Vorbehandlung geeigneter Abwässer

• Anwendungen mit automatischer Klarwasserumschaltung

• Anlagen, bei denen während der Rückspülung kein Rohwasser zum Ausgang gelangen darf

Je nach Partikelart, Filterbelastung, Fließgeschwindigkeit und Aufbau des Filterbetts liegt die erreichbare Filterfeinheit typischerweise im Bereich von etwa 10 bis 20 µm.

Aufbau und Funktion

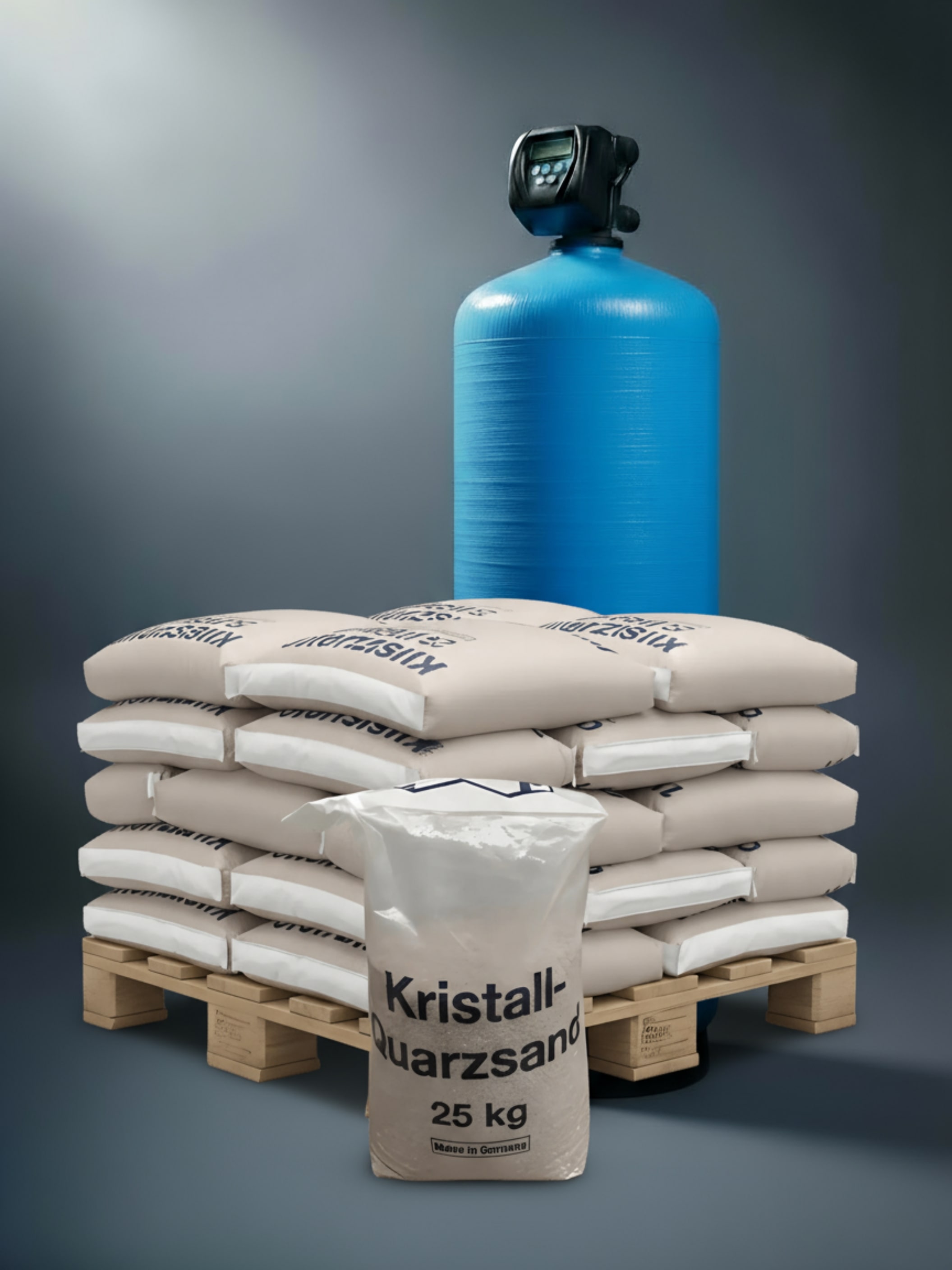

Der Kiesfilter besteht aus einem GFK-Druckbehälter mit einer abgestuften Quarzkiesfüllung. Im Filtrationsbetrieb strömt das Wasser von oben nach unten durch das Filterbett. Ungelöste Partikel lagern sich zwischen den unterschiedlich gekörnten Kiesschichten ab.

Die Filtration erfolgt rein mechanisch beziehungsweise physikalisch. Es werden keine Chemikalien dosiert und das Filtermaterial muss nicht chemisch regeneriert werden.

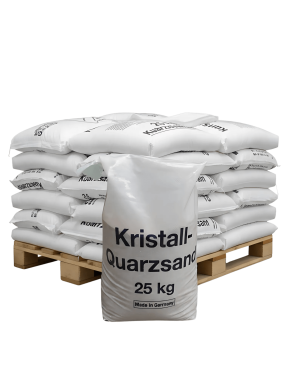

Mit insgesamt 475 Litern Quarzkies und einem Behälterdurchmesser von 626 mm bietet die Anlage ein großes Filterbett für höhere Betriebsdurchflüsse. Gegenüber kleineren Modellen verfügt sie über einen größeren Druckbehälter, eine 1,5″-Hydraulik und eine entsprechend höhere Rückspülleistung.

Zeitgesteuerte automatische Rückspülung

Mit zunehmender Belastung sammeln sich Partikel im Filterbett. Zur Reinigung wird die Fließrichtung umgekehrt und Wasser von unten nach oben durch den Behälter geführt. Dadurch wird das Filterbett aufgelockert und die eingelagerte Schmutzfracht über den Abwasseranschluss ausgespült.

Die Rückspülung startet automatisch nach einem eingestellten Zeitintervall. Intervall und Spülzeiten müssen an die tatsächliche Wasserbelastung, die Betriebszeiten und die anfallende Partikelfracht angepasst werden.

Für die Rückspülung muss die Wasserversorgung zuverlässig etwa 7,7 m³/h bei ausreichendem Druck bereitstellen können. Dieser Durchfluss muss bei der Auswahl der Pumpe oder Druckerhöhungsanlage berücksichtigt werden. Pro Rückspülung fallen ungefähr 1,9 m³ Spülwasser an.

Klarwasserrückspülung mit Alternator-Ventil

Soll der Kiesfilter nicht mit dem belasteten Rohwasser, sondern mit Klar-, Stadt- oder Trinkwasser rückgespült werden, kann am Eingang ein Clack Alternator-Ventil 1,5″ eingesetzt werden.

Das 3-Wege-Umschaltventil wird vom IA-Zentralsteuerventil angesteuert. Beim Start der Rückspülung schaltet es den Zulauf automatisch von der normalen Rohwasserleitung auf die vorgesehene Klarwasserleitung um.

Die erforderliche Rückspülwassermenge von ca. 7,7 m³/h muss auch über die Klarwasserleitung zuverlässig zur Verfügung stehen. Rohrleitungsdimension, Druckverhältnisse und Wasserquelle sind deshalb projektbezogen zu prüfen.

Ausgangssperre mit No-Bypass-Ventil

Während der Rückspülung kann über den internen Bypass des Zentralsteuerventils ungefiltertes Rohwasser zum Ausgang gelangen. Darf während dieses Vorgangs kein unbehandeltes Wasser abgegeben werden, kann am Ausgang das Clack No-Bypass-Ventil 1,5″ installiert werden.

Das Ventil wird vom IA-Zentralsteuerventil automatisch angesteuert und sperrt den Ausgang während der Rückspülung. Es verhindert die Rohwasserabgabe, stellt währenddessen jedoch kein gefiltertes Wasser bereit.

Wird auch während der Rückspülung kontinuierlich gefiltertes Wasser benötigt, ist eine entsprechend ausgelegte Anlage mit zwei Filterbehältern erforderlich. Dabei übernimmt ein Filter die Versorgung, während der andere rückgespült wird.

Kombination beider Zusatzventile

Die IA-Ausführung eignet sich besonders, wenn gleichzeitig zwei Funktionen benötigt werden:

• Alternator-Ventil am Eingang zur Umschaltung auf Klarwasser

• No-Bypass-Ventil am Ausgang zur Verhinderung einer Rohwasserabgabe

Das IA-Zentralsteuerventil steuert dabei die angeschlossenen Zusatzkomponenten passend zum Rückspülprogramm. Eine direkte Kommunikation zwischen zwei eigenständigen Zentralsteuerventilen wird dadurch nicht hergestellt.

Die vollständige Ventilanordnung, hydraulische Verschaltung und Steuerungsfunktion müssen vor der Bestellung anhand des geplanten Anlagenbetriebs festgelegt werden.

Abgrenzung zur Standardausführung

Die Standardausführung des Einzel-Kiesfilters 6,1 m³/h besitzt dieselbe Filterleistung, Behältergröße, Quarzkiesfüllung und Rückspülwassermenge.

Der Unterschied liegt ausschließlich in der Steuerungs- und Erweiterungsmöglichkeit:

Wird nur die normale zeitgesteuerte Rückspülung benötigt, ist die Standardausführung ausreichend. Werden zwei Zusatzfunktionen gleichzeitig benötigt, ist die IA-Ausführung vorgesehen.

Grenzen der Kiesfiltration

Ein Kiesfilter entfernt hauptsächlich ungelöste Bestandteile. Gelöste Stoffe wie Wasserhärte, Salze, Nitrat, Ammonium oder viele organische Verbindungen werden nicht gezielt reduziert.

Für Geruchs-, Chlor- oder adsorbierbare organische Belastungen kann beispielsweise ein Aktivkohlefilter erforderlich sein.

Gelöstes Eisen und Mangan werden durch den Quarzkies nicht unmittelbar entfernt. Diese Stoffe müssen zunächst ausreichend oxidiert und damit in eine filtrierbare Form überführt werden. Für Brunnenwasser mit Eisen- oder Manganbelastung sind deshalb eine Wasseranalyse und eine verfahrenstechnische Prüfung erforderlich.

Der Kiesfilter stellt allein keine Trinkwasserqualität her und ersetzt keine hygienische Absicherung.

Einzel-Kiesfilter im Leistungsvergleich

Die Filtergröße sollte nicht nur nach dem gewünschten Betriebsdurchfluss ausgewählt werden. Entscheidend ist ebenfalls, ob die vorhandene Wasserversorgung die erforderliche Rückspülwassermenge zuverlässig bei ausreichendem Druck bereitstellen kann.

Lieferzustand und Aufstellung

Die einzelnen Komponenten werden nicht zusammengebaut geliefert. Der GFK-Behälter ist bei der Lieferung noch nicht mit dem Filtermaterial befüllt.

Die Anlage muss senkrecht auf einem ebenen, ausreichend tragfähigen und wasserbeständigen Untergrund aufgestellt werden. Am Aufstellort ist eine Tragfähigkeit von mindestens ca. 475 kg sicherzustellen. Für die Rückspülung ist ein ausreichend dimensionierter Abwasseranschluss erforderlich.

Angaben für die Auslegung

Für eine belastbare Auslegung sind besonders folgende Angaben erforderlich:

• gewünschter Betriebsdurchfluss

• Art und Menge der Partikel oder Trübstoffe

• vorhandene Pumpenleistung bei mindestens 2,5 bar

• verfügbare Rückspülwassermenge

• gewünschte Rückspülwasserquelle

• erforderliche Funktion von Alternator- und No-Bypass-Ventil

• vorhandener Abwasseranschluss

• tägliche Betriebszeit und Wassermenge

• zulässige Unterbrechung während der Rückspülung

• vorhandene Vor- und Nachbehandlung

• verfügbare Aufstellfläche und Raumhöhe

Auf unserer Homepage finden Sie weitere Informationen zur Funktion und industriellen Auslegung von Kiesfilteranlagen.
