Doppel-Kiesfilter 4,8 m³/h
Mengen- und Zeitgesteuert

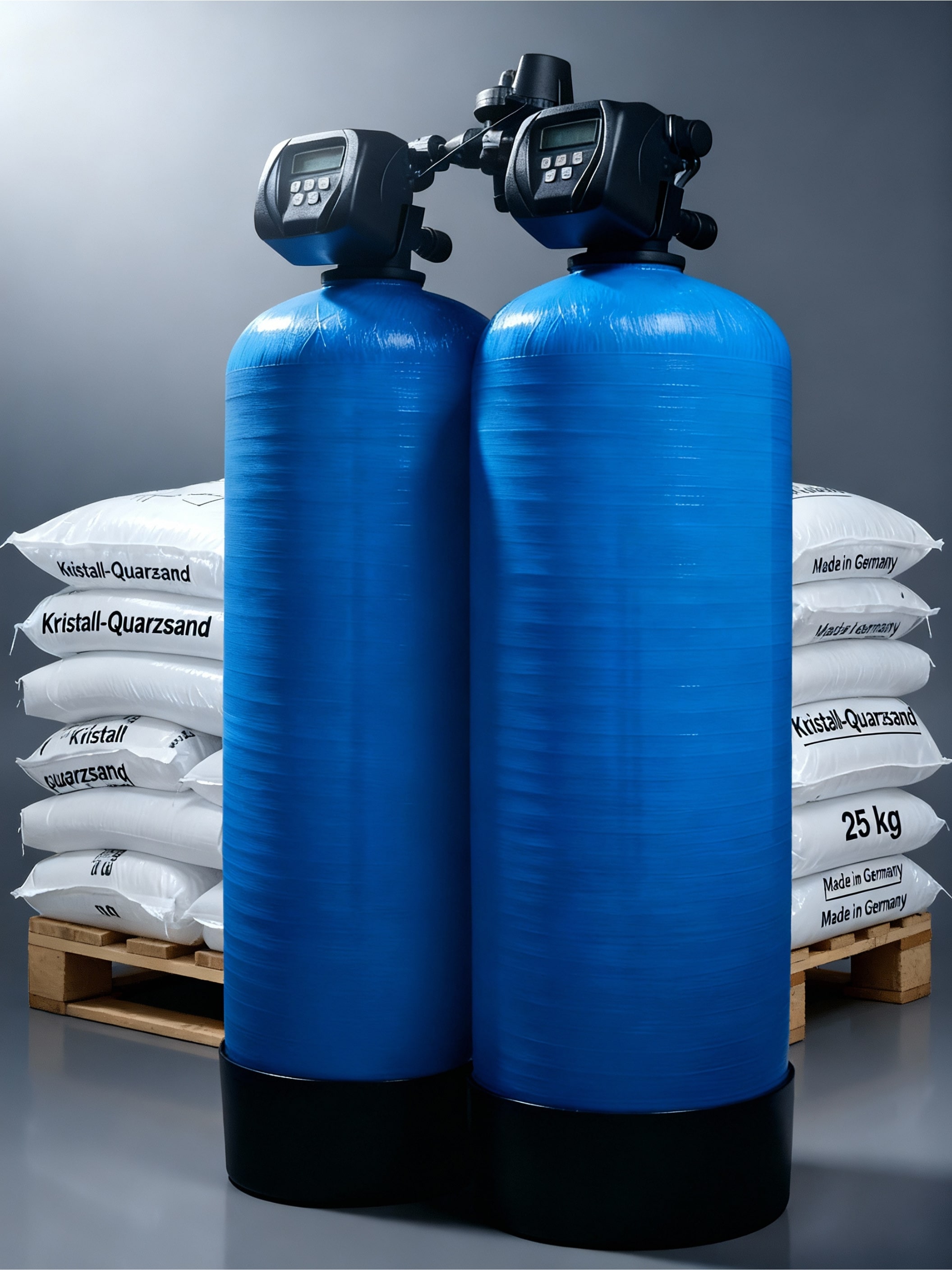

Doppel-Kiesfilteranlage 4,8 m³/h für kontinuierliche Filtration

Die Doppel-Kiesfilteranlage ist als Pendelanlage für eine unterbrechungsfreie Wasserversorgung ausgeführt. Während ein Filterbehälter das Wasser aufbereitet, übernimmt der zweite Behälter bei der Umschaltung die Filtration. Der zuvor betriebene Filter wird anschließend automatisch rückgespült.

Mit maximal 4,8 m³/h ist diese Ausführung die leistungsstärkste Standardgröße der Doppel-Kiesfilterbaureihe. Zwei großvolumige GFK-Druckbehälter, zwei Clack-WS1.25-Zentralsteuerventile und 1¼″-Anschlüsse ermöglichen den Einsatz bei erhöhtem Wasserbedarf.

• dauerhaft gefiltertes Wasser auch während der Rückspülung

• automatische mengen- und zeitabhängige Rückspülung

• Pendelbetrieb mit bis zu 4,8 m³/h

• großvolumige, mehrschichtige Quarzkiesfüllung

• Clack-WS1.25-Zentralsteuerventile

• großzügig dimensionierte 1¼″-Anschlüsse

• individuell einstellbare Betriebs- und Rückspülzeiten

Technische Daten

Leistungsdaten

Die Rohwasserpumpe und die Zulaufleitung müssen während einer Rückspülung gleichzeitig den aktuellen Wasserbedarf und den erforderlichen Rückspülstrom bereitstellen. Bei voller Abnahme von 4,8 m³/h sind daher insgesamt ca. 10,8 m³/h bei mindestens 2,5 bar am Anlagenzulauf erforderlich.

Ausstattung

Anschlüsse und Aufstellung

Pendelbetrieb ohne Versorgungsunterbrechung

Im normalen Betrieb durchströmt das Wasser einen der beiden Filterbehälter von oben nach unten. Ungelöste Feststoffe und bereits ausgefällte Partikel werden im mehrschichtigen Kiesbett zurückgehalten.

Sobald die eingestellte Wassermenge oder das vorgegebene Zeitintervall erreicht ist, schaltet die Anlage auf den zweiten Filterbehälter um. Der zuvor betriebene Filter wird anschließend automatisch rückgespült. Dadurch steht auch während der Reinigung weiterhin gefiltertes Wasser zur Verfügung.

Das integrierte Umschaltventil koordiniert den Pendelbetrieb. Ein zusätzliches No-Bypass-Ventil ist bei dieser Ausführung nicht erforderlich.

Filtergeschwindigkeit an den Prozess anpassen

Die maximale Leistung von 4,8 m³/h basiert auf einer Filterfließgeschwindigkeit von 20 m/h. Dieser Wert beschreibt die hydraulische Belastung des Filterbettes, ist jedoch nicht automatisch für jeden Prozess die optimale Arbeitsgeschwindigkeit.

Je nach Partikelfracht, gewünschter Filtrationswirkung und vorgeschalteter Aufbereitung kann eine niedrigere Filtergeschwindigkeit erforderlich sein. Anspruchsvolle Anwendungen können eine Auslegung bis hinunter zu etwa 5 m/h notwendig machen.

Der mögliche Betriebsdurchfluss reduziert sich proportional zur gewählten Filtergeschwindigkeit:

• bei 20 m/h: maximal 4,8 m³/h

• bei 10 m/h: ca. 2,4 m³/h

• bei 5 m/h: ca. 1,2 m³/h

Wird die Filtergeschwindigkeit halbiert, halbiert sich auch der mögliche Betriebsdurchfluss. Eine Reduzierung von 20 auf 5 m/h entspricht einem Viertel der maximalen Durchflussleistung.

Die erforderliche Rückspülleistung von ca. 6,0 m³/h bleibt davon unabhängig. Das Filterbett muss auch bei reduziertem Betriebsdurchfluss mit dem vorgesehenen Spülstrom ausreichend aufgelockert und gereinigt werden.

Typische Einsatzbereiche

• Entfernung ungelöster Feststoffe und Schwebstoffe

• Vorfiltration vor weiteren Wasseraufbereitungsstufen

• Filtration von Brunnen-, Betriebs- und Prozesswasser

• Reinigung von Kreislauf- und Kühlwasser

• Abfiltration bereits oxidierter Eisen- und Manganverbindungen

• mechanische Filtration nach einer geeigneten Fällungs- oder Oxidationsstufe

Für hohe Kreislaufwassermengen oder Anwendungen mit abweichendem Filteraufbau können alternativ Schnellfilteranlagen geprüft werden. Weitere Informationen zur Verfahrensauslegung und zu möglichen Vorbehandlungsstufen finden Sie auf unserer Homepage unter Kiesfilteranlagen zur Wasseraufbereitung.

Rückspülung und Abwasseranschluss

Bei der Rückspülung wird Wasser von unten nach oben durch das Filterbett geleitet. Dadurch wird die Kiesschüttung aufgelockert und eingelagerte Feststoffe werden über den Abwasseranschluss ausgetragen.

Für eine zuverlässige Rückspülung müssen dauerhaft sichergestellt sein:

• ca. 6,0 m³/h Rückspülleistung

• ca. 1,5 m³ Spülwasser je Rückspülung

• ausreichend dimensionierte Rohwasser- und Abwasserleitungen

• mindestens 2,5 bar Zulaufdruck am Anlagenanschluss

• geeignete Einleitmöglichkeit für das anfallende Rückspülwasser

Bei gleichzeitiger Vollabnahme und Rückspülung muss die Wasserversorgung insgesamt ca. 10,8 m³/h bereitstellen. Die Rückspülleistung darf auch bei einer reduzierten Arbeitsgeschwindigkeit der Anlage nicht verringert werden.

Wartung und Filtermaterial

Die Anlage ist wartungsarm und für einen robusten Dauerbetrieb ausgelegt. Abhängig von Rohwasserqualität, Feststoffbelastung und Betriebsstunden sollten die Zentralsteuerventile etwa alle ein bis zwei Jahre kontrolliert und gewartet werden.

Für die beiden Clack-WS1.25-Zentralsteuerventile ist das Wartungsset Clack WS1.25/WS1.5 passend. Für die vollständige Wartung beider Ventile werden zwei Wartungssets benötigt.

Passender Quarzkies und weitere Austausch- oder Ergänzungsfüllungen sind unter Filtermedien für die Wasseraufbereitung erhältlich.

Größenvergleich der Doppel-Kiesfilteranlagen

Die passende Baugröße richtet sich nicht allein nach dem maximalen Wasserbedarf. Entscheidend sind außerdem Rohwasserqualität, Partikelfracht, gewünschte Filterwirkung, zulässige Filtergeschwindigkeit und die verfügbare Rückspülleistung.
