Doppel-Kiesfilter 3,7 m³/h
Mengen- und Zeitgesteuert

Art.Nr.: DA-KSFZV110-M

« Zurück

EUR 2.920,26
Preis netto: EUR 2.454,00

inkl. 19 % USt

  • Lieferzeit ca. 2-4 Wochen
  • Gewicht 1.510 kg


Zahlungsweisen

PayPal Vorkasse Kreditkarten Lastschrift Sofortüberweisung Barzahlung

Bewertung: 0.0 von 5

Datenblätter

Produktbeschreibung

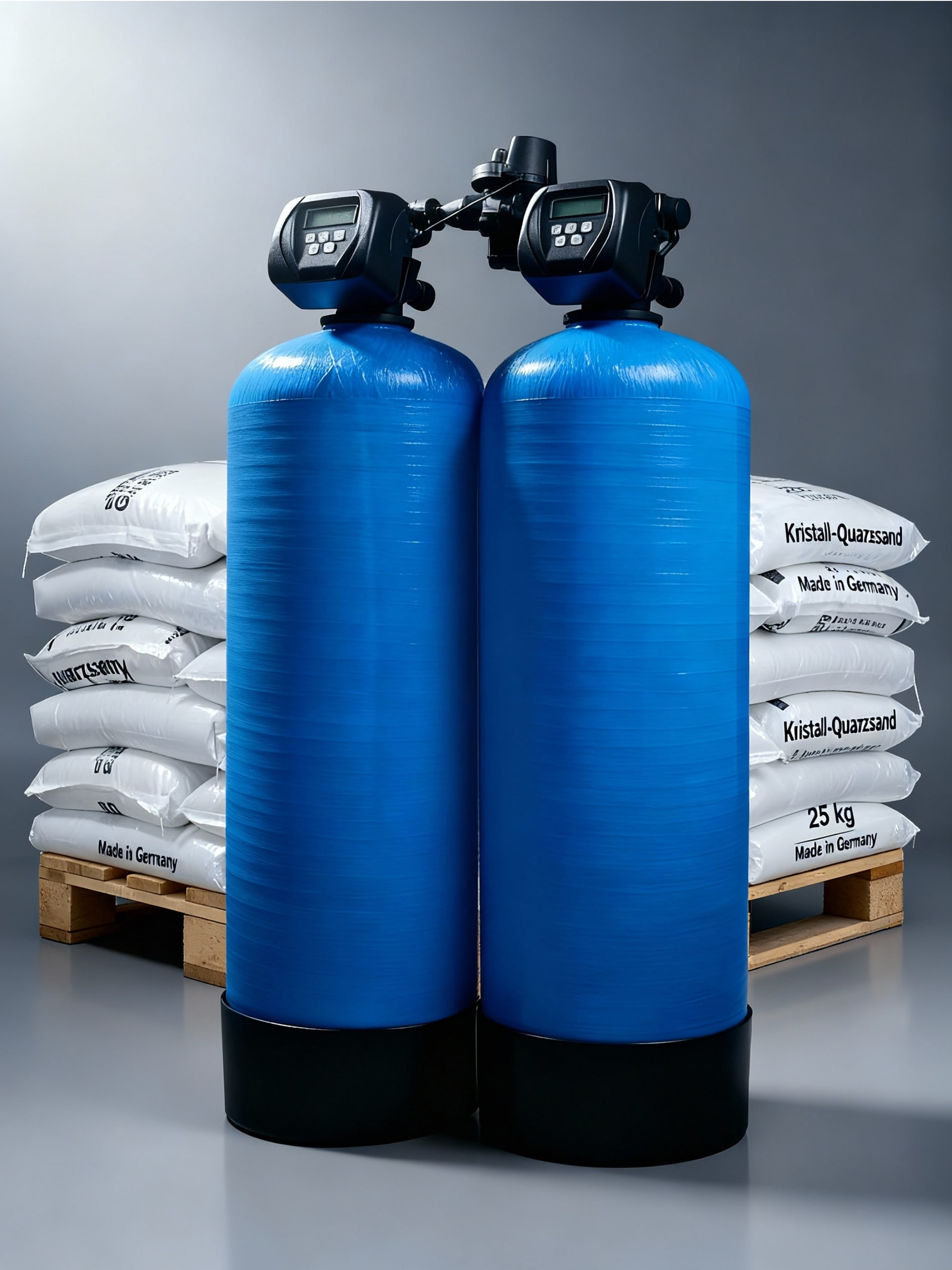

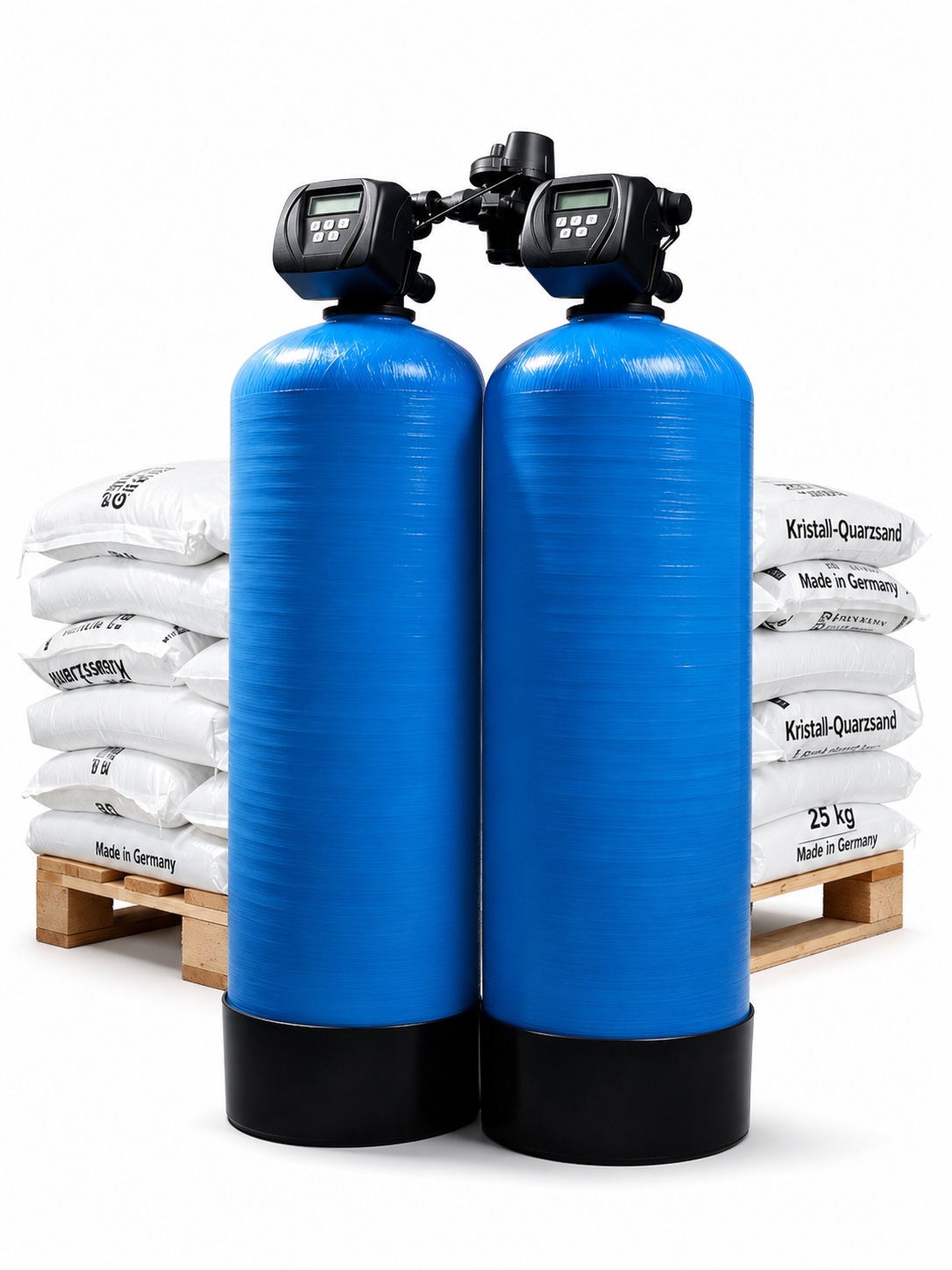

Doppel-Kiesfilteranlage mit Mengen und Zeitgesteuerter Rückspülung für max. 3,7 m³/h

  • 2x GFK Drucktanks
  • 2x Quarzkiesfüllung
  • 1x Umschaltventil
  • 2x Zentralsteuerventile

Während der Rückspülung steht immer gefiltertes Wasser zur Verfügung. Bei Erschöpfung und Beginn einer Rückspülung eines Kiesfilters schaltet die Kiesfilteranlage um und der zweite Kiesfilter geht in Betrieb. Die Rückspülung erfolgt über eine einstellbare Durchflussmenge oder Laufzeit. Ein No Bypass Ventil ist durch das integrierte Umschaltventil nicht notwendig.

Funktion Kiesfilteranlage

Ein Kiesfilter dient zur Entfernung von ungelösten Feststoffen aus Wasser oder Prozessflüssigkeiten. Er besteht aus einem mit Quarzkies gefüllten GFK Behälter. Bei diesem Kies handelt es sich um gewaschenen Quarzkies mit unterschiedlicher Körnung, aufgebaut als Mehrschichtfilter. Das Wasser strömt von oben nach unten durch einen Behälter. Dabei lagern sich Schmutzpartikel im Kies ab.

Reinigung der Kiesfilteranlage

Um die Funktionsfähigkeit zu gewährleisten muss eine Kiesfilteranlage regelmäßig gereinigt werden. Dazu wird sauberes Wasser oder Prozesswasser von unten nach oben durch den Kiesfilter gespült. Die Rückspülung erfolgt über ein am Behälter montiertes Zentralsteuerventil. Die Rückspülung erfolgt Zeitgesteuert, alle Spülzeiten sind individuell einstellbar.

Anwendungen von Kiesfilteranlagen

Kiesfilteranlagen finden ihre Anwendung unter anderem in der Wasseraufbereitung und in der Abwasseraufbereitung.
Die Häufigsten Anwendungen sind:

  • Brunnenwasseraufbereitung zur Eisenentfernung und Manganentfernung
  • Reinigung von Kreislaufwasser in Kühlwasser und Prozesswasser
  • Vorreinigung von Wasseraufbereitungsanlagen
  • Entfernung von Schmutzpartikel bis 10-20 µm Filterfeinheit in Flüssigkeiten

Weitere Infomationen können Sie auch auf unserer Homepage entnehmen.
www.schaller-wti.de

Leistungsdaten der Kiesfilteranlage

Durchfluss max. 3,7 m³/h
Filterfließgeschwindigkeit bei Durchfluss max. 20 m/h
Durchfluss min. 0,9 m³/h
Filterfließgeschwindigkeit bei Durchfluss min. 5 m/h
Zulaufdruck Rohwasser min./max. 2,5 - 7 bar
Betriebstemperatur  max. 35 °C
Umgebungstemperatur max. 45 °C
Spülwassermenge für Rückspülung ca.  4,6 m³/h
Spülwasserbedarf ca. 1,1 m³
Rückspülung Zeitgesteuert / Mengengesteuert

Ausstattung Kiesfilter

Druckbehälter Typ GFK
Druckbehälter Durchmesser 486 mm
Druckbehälter mit Ventil Gesamthöhe ca. 2.000 mm
Quarzkies Körnung 1,0 - 3,0 mm 45 Liter
Quarzkies Körnung 0,4 - 0,8 mm 120 Liter
Zentralsteuerventil  Clack WS1

Anschlüsse Kiesfilter

Elektrischer Anschluss 230V/50Hz/60 VA
Eingangsanschluss Rohwasser 1" BSP innen
Ausgangsanschluss 1" BSP innen
Abwasseranschluss min. 1"

Aufstellfläche Kiesfilter

Länge 1.200 mm
Breite 600 mm
Höhe 2.000 mm
Tragkraft für Betriebsgewicht ca. 500 kg

Bei Leistungen größer als die aufgeführten Kiesfilter erstellen wir Ihnen gerne ein individuelles Angebot.

Wir bieten Ihnen auch eine kostengünstige Montage und Inbetriebnahme Ihrer gewünschten Kiesfilteranlage an.
» Bitte nehmen Sie Kontakt mit uns auf
