Doppel-Kiesfilter 1,5 m³/h
Mengen- und Zeitgesteuert

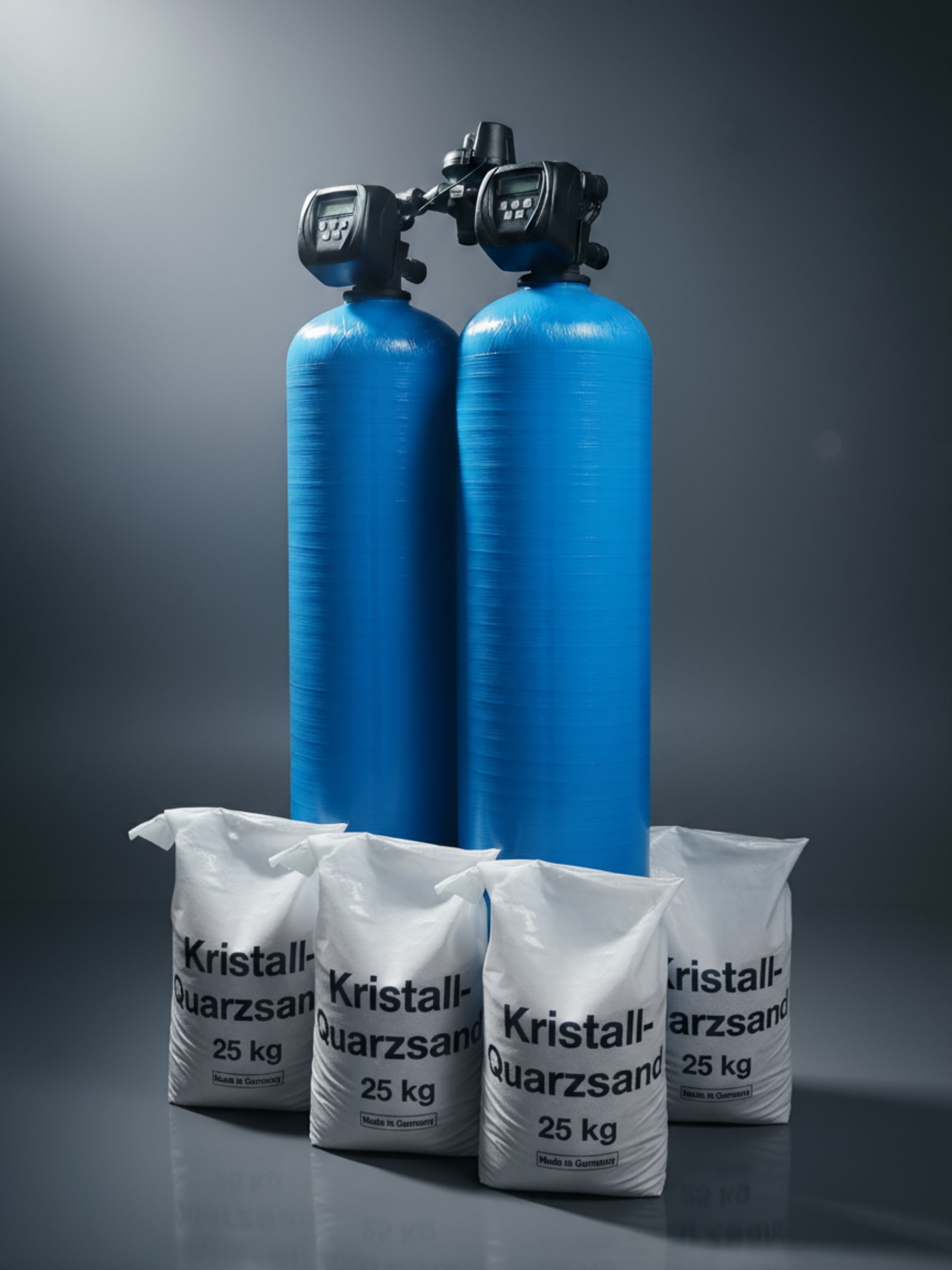

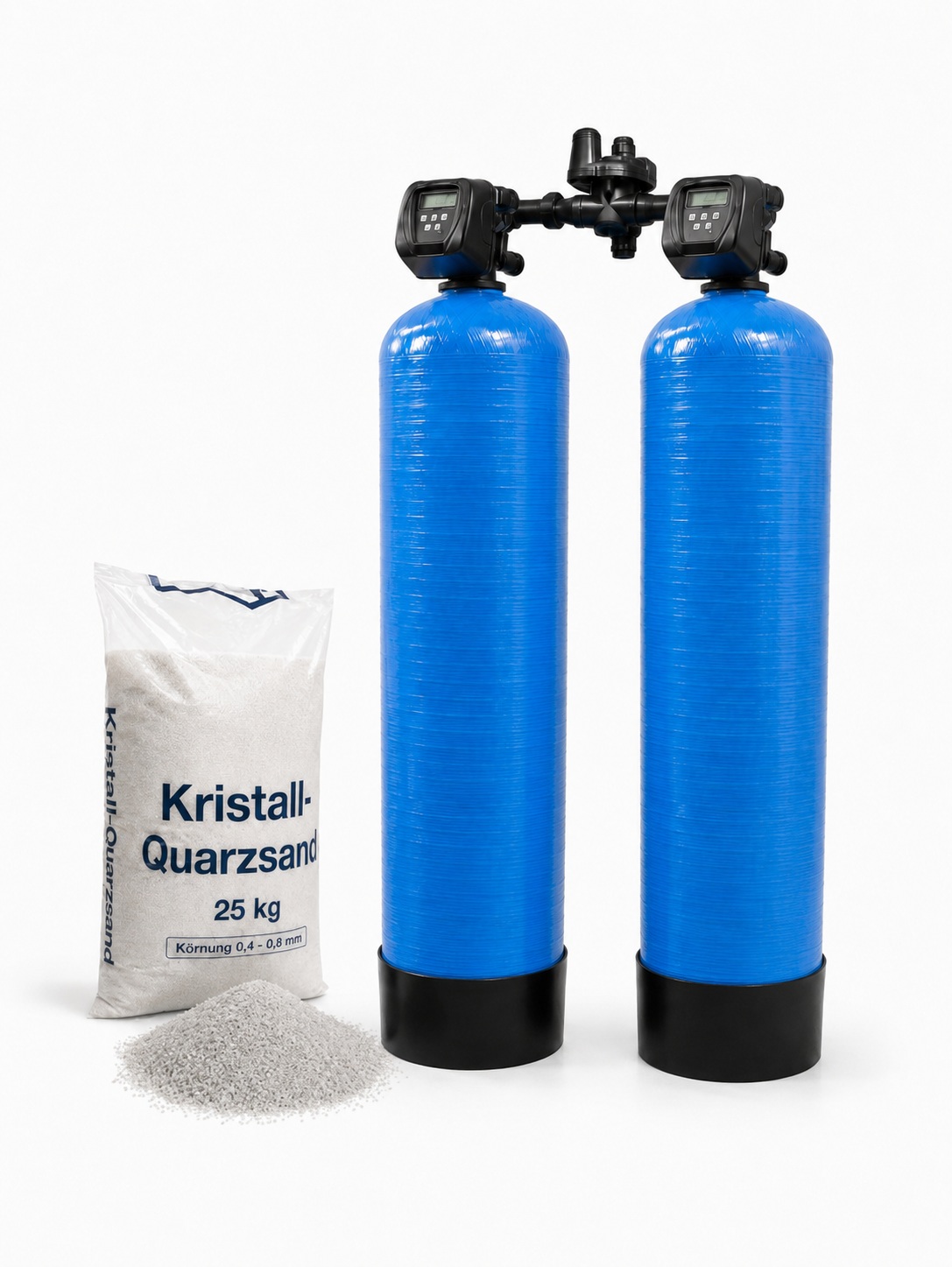

Doppel-Kiesfilteranlage 1,5 m³/h für unterbrechungsfreien Betrieb

Die Doppel-Kiesfilteranlage ist als Pendelanlage für eine dauerhafte Wasserversorgung ohne Unterbrechung ausgeführt. Während ein Filterbehälter das Wasser aufbereitet, steht der zweite Behälter für den automatischen Wechsel beziehungsweise die Rückspülung bereit.

Mit einer maximalen Leistung von 1,5 m³/h bildet diese Ausführung eine kompakte Zwischenstufe zwischen den Anlagen mit 1,0 und 1,8 m³/h. Die robuste Technik mit zwei GFK-Druckbehältern, zwei Clack-Zentralsteuerventilen und einem automatischen Umschaltventil eignet sich für kontinuierliche Filtrationsaufgaben in der Wasser- und Prozesswasseraufbereitung.

• dauerhaft gefiltertes Wasser auch während der Rückspülung

• automatische mengen- und zeitabhängige Rückspülung

• robuste und wartungsarme Anlagentechnik

• mehrschichtige Quarzkiesfüllung

• Pendelbetrieb mit bis zu 1,5 m³/h

• individuell einstellbare Betriebs- und Rückspülzeiten

Technische Daten

Leistungsdaten

Die Zulaufleitung und die Rohwasserpumpe müssen während einer Rückspülung gleichzeitig den aktuellen Wasserbedarf und den erforderlichen Rückspülstrom bereitstellen. Bei voller Abnahme von 1,5 m³/h sind deshalb insgesamt ca. 3,4 m³/h bei mindestens 2,5 bar am Anlagenzulauf erforderlich.

Ausstattung

Anschlüsse und Aufstellung

Pendelbetrieb ohne Versorgungsunterbrechung

Im normalen Betrieb durchströmt das Wasser einen der beiden Filterbehälter von oben nach unten. Ungelöste Feststoffe und bereits ausgefällte Partikel werden im mehrschichtigen Kiesbett zurückgehalten.

Sobald die eingestellte Wassermenge oder das vorgegebene Zeitintervall erreicht ist, wechselt die Anlage auf den zweiten Filter. Der zuvor betriebene Filter wird anschließend automatisch rückgespült. Dadurch steht auch während der Reinigung weiterhin gefiltertes Wasser zur Verfügung.

Das integrierte Umschaltventil koordiniert den Pendelbetrieb. Ein zusätzliches No-Bypass-Ventil ist bei dieser Ausführung nicht erforderlich.

Filtergeschwindigkeit an den Prozess anpassen

Die maximale Leistung von 1,5 m³/h basiert auf einer Filterfließgeschwindigkeit von 20 m/h. Dieser Wert beschreibt die hydraulische Belastung des Filterbettes und nicht automatisch die für jeden Prozess optimale Arbeitsgeschwindigkeit.

Je nach Partikelfracht, gewünschter Filtrationswirkung und vorgeschalteter Aufbereitung kann eine geringere Filtergeschwindigkeit erforderlich sein. Anspruchsvolle Anwendungen können eine Auslegung bis hinunter zu etwa 5 m/h erfordern.

Der mögliche Durchfluss reduziert sich proportional zur gewählten Filtergeschwindigkeit:

• bei 20 m/h: maximal 1,5 m³/h

• bei 10 m/h: ca. 0,75 m³/h

• bei 5 m/h: rechnerisch ca. 0,375 m³/h beziehungsweise gerundet ca. 0,4 m³/h

Eine Halbierung der Filtergeschwindigkeit halbiert somit auch den möglichen Betriebsdurchfluss. Die erforderliche Rückspülleistung von ca. 1,9 m³/h bleibt davon unabhängig, da das Filterbett für eine wirksame Reinigung mit dem vorgesehenen Spülstrom aufgelockert werden muss.

Typische Einsatzbereiche

• Entfernung ungelöster Feststoffe und Schwebstoffe

• Vorfiltration vor weiteren Wasseraufbereitungsstufen

• Filtration von Brunnen-, Betriebs- und Prozesswasser

• Reinigung von Kreislauf- und Kühlwasser

• Abfiltration zuvor oxidierter Eisen- und Manganverbindungen

• mechanische Filtration nach einer geeigneten Fällungs- oder Oxidationsstufe

Für Anwendungen mit höheren Filtergeschwindigkeiten und großen Kreislaufwassermengen können alternativ Schnellfilteranlagen geprüft werden. Weiterführende Informationen zur Verfahrensauslegung und zu erforderlichen Vorbehandlungsstufen finden Sie auf unserer Homepage unter Kiesfilteranlagen zur Wasseraufbereitung.

Rückspülung und Abwasseranschluss

Bei der Rückspülung wird Wasser von unten nach oben durch das Filterbett geleitet. Das Kiesbett wird aufgelockert und eingelagerte Feststoffe werden über den Abwasseranschluss ausgetragen.

Für eine zuverlässige Reinigung müssen dauerhaft sichergestellt sein:

• ca. 1,9 m³/h Rückspülleistung

• ca. 0,5 m³ Spülwasser je Rückspülung

• ausreichend dimensionierte Rohwasser- und Abwasserleitungen

• mindestens 2,5 bar Zulaufdruck am Anlagenanschluss

• geeignete Einleitmöglichkeit für das anfallende Rückspülwasser

Die Rückspülleistung darf auch bei einer reduzierten Arbeitsgeschwindigkeit der Anlage nicht verringert werden.

Wartung und Filtermaterial

Die Anlage ist wartungsarm und für einen robusten Dauerbetrieb ausgelegt. Die Zentralsteuerventile sollten abhängig von Rohwasserqualität, Feststoffbelastung und Betriebsstunden etwa alle ein bis zwei Jahre kontrolliert und gewartet werden.

Für die beiden Clack-WS1-Zentralsteuerventile ist das Wartungsset Clack WS1 passend. Für die vollständige Wartung beider Ventile werden zwei Wartungssets benötigt.

Passender Quarzkies und weitere Austausch- oder Ergänzungsfüllungen sind in der Kategorie Filtermedien für die Wasseraufbereitung erhältlich.

Größenvergleich der Doppel-Kiesfilteranlagen

Die passende Baugröße richtet sich nicht allein nach dem maximalen Wasserbedarf. Maßgeblich sind außerdem Rohwasserqualität, Partikelfracht, gewünschte Filterwirkung, zulässige Filtergeschwindigkeit und die verfügbare Rückspülleistung.
