Quarzglas für UV 4100

Name: Quarzglas für UV 4100
Brand: Typ UV 4100
SKU: QG-UV-4100
Price: 63 EUR

55.002.03

Art.Nr.: QG-UV-4100

« Zurück zur Kategorie

EUR 63,00
Preis netto: EUR 52,94

inkl. 19 % USt

zzgl. Versandkosten

Lieferzeit ca. 2-5 Tage
Gewicht 0,5 kg

Zahlungsweisen

Bewertung: 0.0 von 5

Datenblätter

Datei

Dateigröße

UV4100-Bedienungsanleitung-DE-Schaller-WTI.pdf (1.21 MB)

1.21 MB

EG-Konformitätserklärung-UV4100.pdf (0.48 MB)

0.48 MB

Produktbeschreibung

Quarzglas für UV 4100

Das Quarzglas für UV 4100 ist ein Ersatzteil für die Cintropur UV-Anlagen UV 4100 und UV 4100 Trio. Es trennt die UV-Lampe vom Wasser und sorgt für die Abdichtung zwischen wasserführendem Bereich und UV-Strahler.

Das Quarzglas ist ein wichtiges Bauteil für die Funktion der UV-Anlage. Es muss sauber, unbeschädigt und frei von Belägen sein, damit die UV-Strahlung möglichst ungehindert in das Wasser übertragen werden kann.

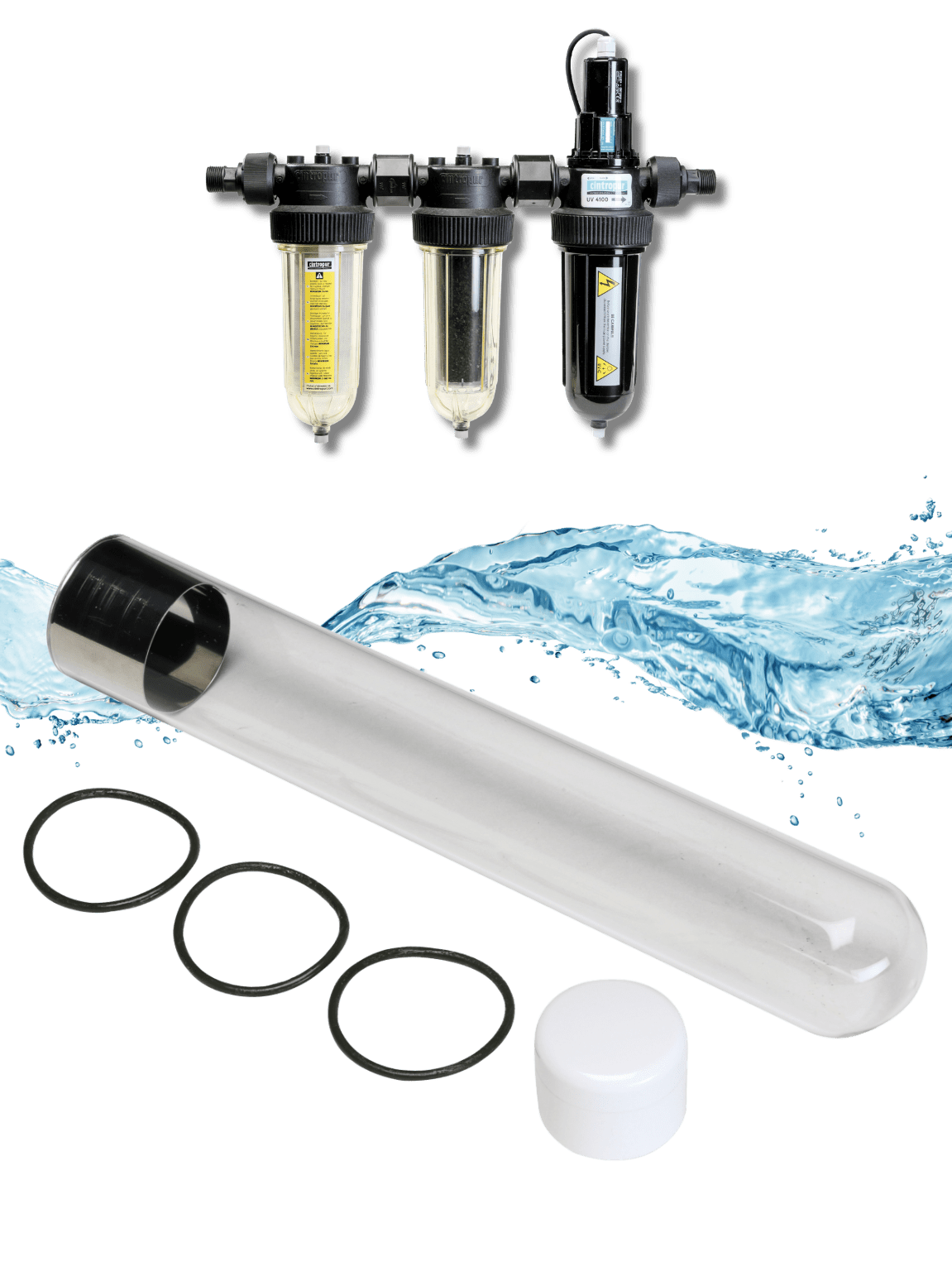

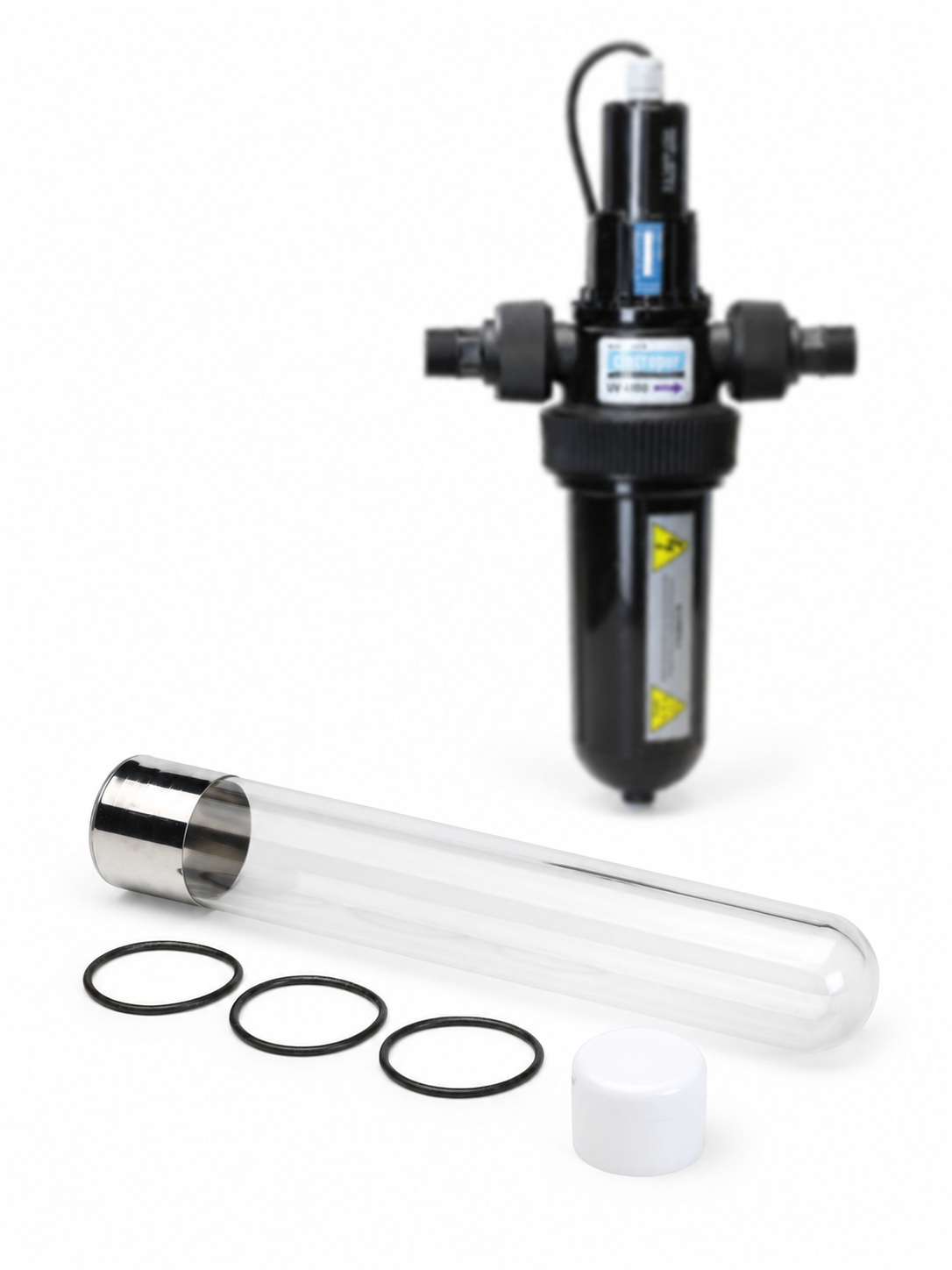

Quarzglas für Cintropur UV 4100 und UV 4100 Trio

Funktion des Quarzglases

Bei der UV-Desinfektion befindet sich der UV-Strahler nicht direkt im Wasser. Das Quarzglas bildet die schützende Hülle um die UV-Lampe und trennt den elektrischen Strahler vom Wasserstrom.

Gleichzeitig muss das Quarzglas UV-Licht gut durchlassen. Beläge, Kalk, Eisen- oder Manganablagerungen, Kratzer oder Verfärbungen können die UV-Übertragung verschlechtern. Dadurch kann die Desinfektionsleistung der UV-Anlage beeinträchtigt werden.

Das Quarzglas selbst desinfiziert nicht. Es ist ein Schutz- und Übertragungselement innerhalb der UV-Anlage. Die eigentliche UV-Strahlung wird durch den passenden UV-Strahler erzeugt.

Passend für UV 4100 und UV 4100 Trio

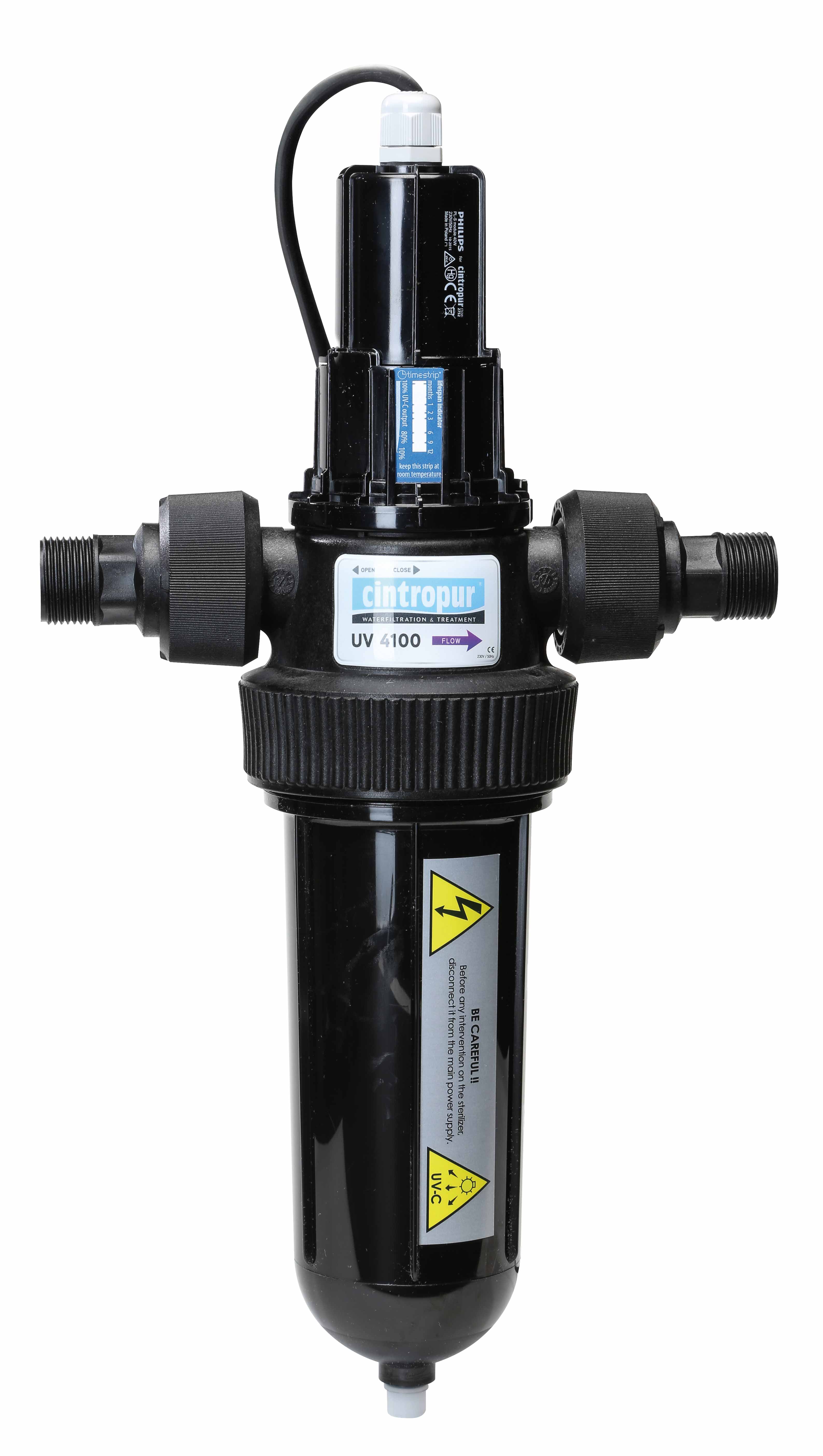

Das Quarzglas ist für die UV Anlage UV 4100 Cintropur und die UV Anlage UV 4100 Trio Cintropur vorgesehen.

Die UV 4100 ist die kompakte UV-Anlage ohne integrierte Vorfiltration. Die UV 4100 Trio kombiniert die UV-Stufe zusätzlich mit Feinfilter und Aktivkohlefilter. Das Quarzglas ist für beide Varianten geeignet.

Auch beim Sparset UV Anlage UV 4100 Trio Cintropur wird dieses Quarzglas für die UV-Stufe verwendet.

Austauschintervall und Wasserqualität

Das Quarzglas sollte je nach Wasserqualität etwa alle 3 bis 5 Jahre ausgetauscht werden. Die tatsächliche Standzeit hängt stark von der Wasserbeschaffenheit ab.

Bei hartem Wasser, erhöhter Trübung, Eisen, Mangan, Kalkbelägen oder organischen Ablagerungen kann eine Kontrolle oder Reinigung früher erforderlich sein. Entscheidend ist, dass das Quarzglas klar, sauber und unbeschädigt bleibt.

Kratzer oder Beläge können die Leistung der UV-Anlage stark beeinflussen. Deshalb sollte das Quarzglas bei Wartungsarbeiten immer mit geprüft werden.

Technische Daten

Merkmal	Ausführung
Produkt	Quarzglas für UV 4100
Artikelnummer	QG-UV-4100
Typ / Nummer	55.002.03
Geeignet für	UV 4100 und UV 4100 Trio
Funktion	Abdichtung zwischen Wasser und UV-Lampe
Nutzungsdauer	max. 3–5 Jahre, abhängig von der Wasserqualität
Lieferumfang	Quarzglas mit Edelstahlschutzring, O-Ring-Kit und Fett
Gewicht	0,5 kg
Anwendung	Ersatzteil für Cintropur UV-Anlagen
Abgrenzung	kein UV-Strahler, kein Filtervlies, keine Aktivkohle

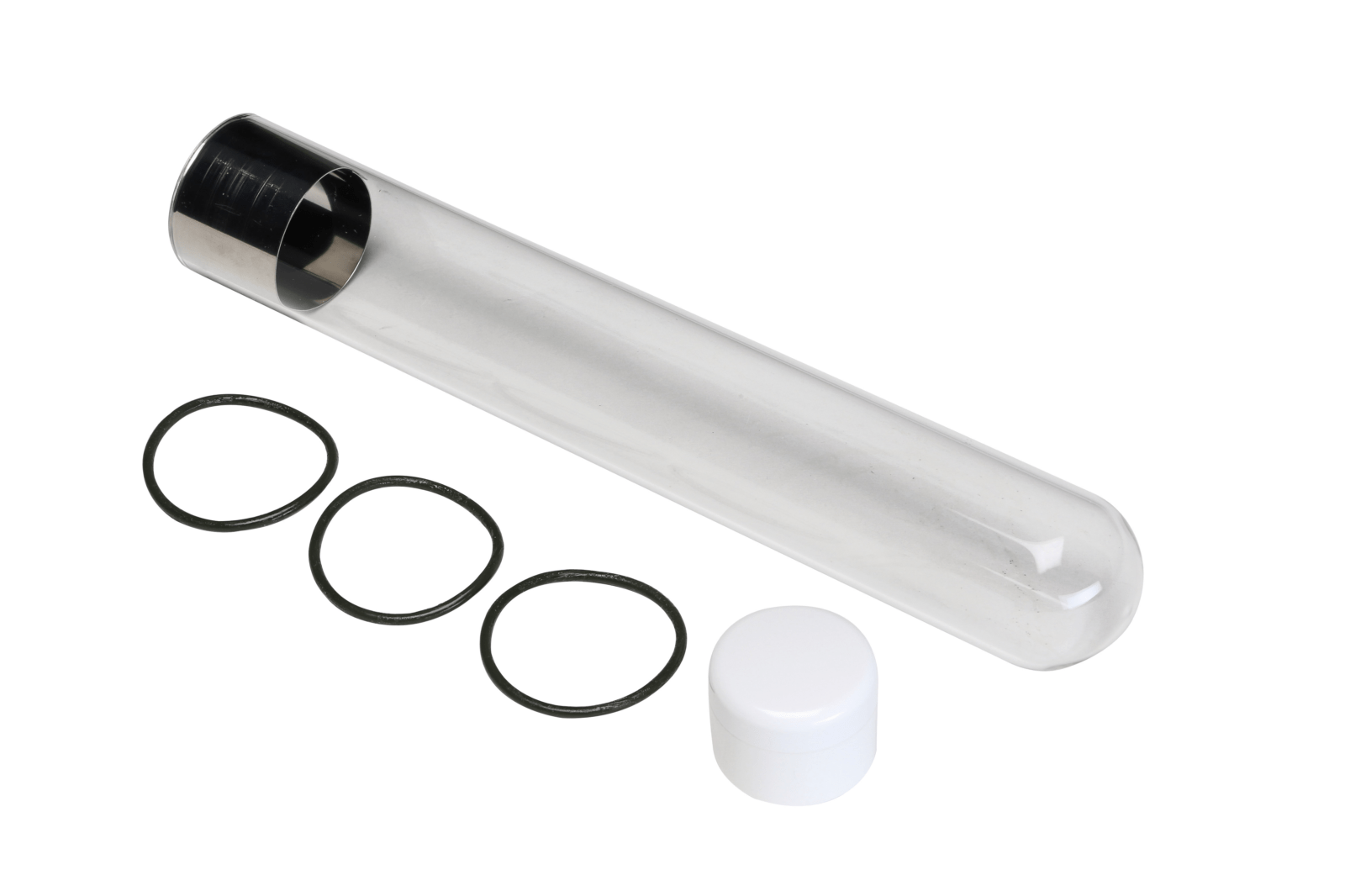

Lieferumfang

Zum Lieferumfang gehören:

Quarzglas für UV 4100
Edelstahlschutzring
O-Ring-Kit
Fett für die Montage

Vor dem Einbau sollten Quarzglas, O-Ringe, Dichtflächen und Schutzring auf Beschädigungen geprüft werden.

Hinweise zum Einbau

Vor dem Austausch muss die UV-Anlage spannungsfrei geschaltet und drucklos gemacht werden. Das Quarzglas sollte vorsichtig eingesetzt werden, da es beschädigt werden kann, wenn es verkantet oder mechanisch belastet wird.

Die O-Ringe müssen sauber sitzen und dürfen nicht verdreht, gequetscht oder beschädigt sein. Dichtflächen sollten frei von Ablagerungen, Schmutz und alten Fettresten sein.

Nach dem Einbau sollte die Anlage langsam wieder befüllt und auf Dichtheit geprüft werden. Erst danach sollte die UV-Anlage wieder in Betrieb genommen werden.

Wartung zusammen mit dem UV-Strahler

Bei einer Wartung ist es sinnvoll, Quarzglas und UV-Strahler gemeinsam zu prüfen. Der passende Ersatzstrahler für UV 4100 ist ein Verschleißteil und sollte regelmäßig nach Herstellervorgabe gewechselt werden.

Ein neues Quarzglas verbessert nicht die Leistung eines gealterten UV-Strahlers. Umgekehrt kann ein neuer UV-Strahler seine Wirkung nicht vollständig entfalten, wenn das Quarzglas verschmutzt, verkratzt oder mit Belägen belegt ist.

Grenzen und Hinweise

Das Quarzglas stellt nur dann eine zuverlässige UV-Übertragung sicher, wenn es sauber, klar und unbeschädigt ist. Bei sichtbaren Kratzern, milchigen Stellen, starken Belägen oder Undichtigkeiten sollte es ersetzt werden.

Die UV-Anlage selbst entfernt keine chemischen Wasserinhaltsstoffe. Eisen, Mangan, Trübung, Härte, Nitrat, Salze, Geruch, Farbe oder organische Belastungen müssen bei Bedarf mit geeigneten Verfahren separat behandelt werden.

Bei wiederkehrenden Belägen auf dem Quarzglas sollte die Wasserqualität geprüft werden. Häufig sind Ablagerungen ein Hinweis darauf, dass vor der UV-Anlage eine bessere Vorbehandlung erforderlich ist.
