UV Anlage
UV 4100 Cintropur
max. 1.300 l/h

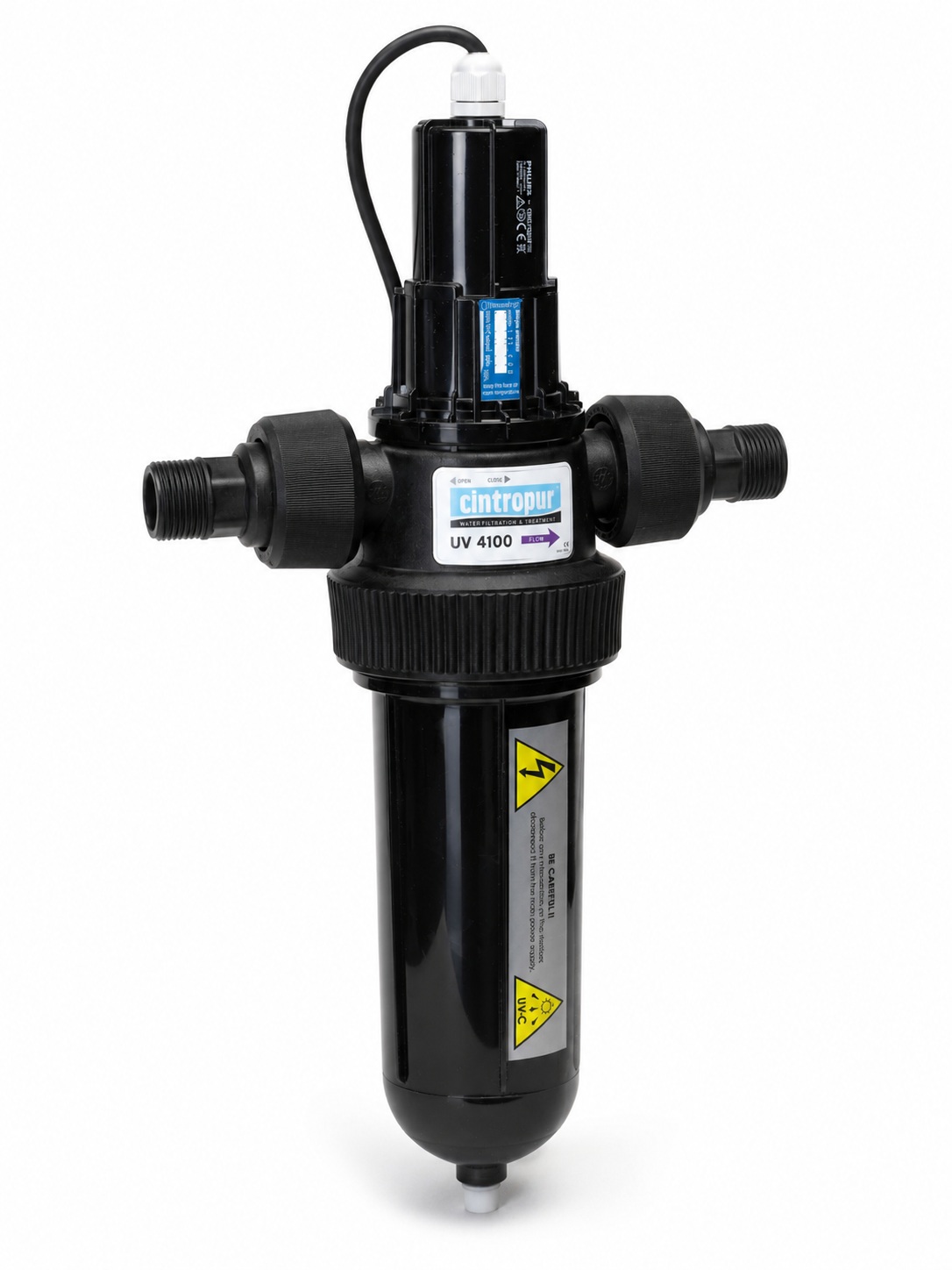

UV Anlage UV 4100 Cintropur

Die UV Anlage UV 4100 Cintropur ist eine kompakte UV-Desinfektionsanlage zur chemikalienfreien Inaktivierung von Mikroorganismen im Wasser. Sie wird eingesetzt, wenn Wasser bakteriologisch abgesichert werden soll, ohne Desinfektionschemikalien zu dosieren.

Die Anlage eignet sich für Anwendungen mit klarer Wasserqualität, zum Beispiel Trinkwasser, Prozesswasser, Brunnenwasser nach geeigneter Vorbehandlung, Kühlwasser, Reinstwasseranwendungen oder technische Wasseraufbereitungssysteme. Die maximale Durchflussleistung hängt von der geforderten UV-Dosis ab.

Kompakte UV-Anlage mit 40-W-UV-Lampe

Funktion und Einsatzbereich

Bei der UV-Desinfektion strömt das Wasser durch eine Bestrahlungskammer und wird dort mit ultraviolettem Licht behandelt. Die UV-Strahlung inaktiviert Mikroorganismen, indem sie deren Erbinformation schädigt. Dadurch können sich Keime nicht mehr wirksam vermehren.

Die UV Anlage UV 4100 Cintropur arbeitet ohne chemische Desinfektionsmittel. Geschmack, Geruch, Salzgehalt, Härte, Eisen, Mangan, Nitrat oder andere gelöste Inhaltsstoffe werden durch eine UV-Anlage nicht entfernt. Sie ist daher eine Desinfektionsstufe, aber keine vollständige Wasseraufbereitung für chemische oder physikalische Wasserprobleme.

Die Anlage ist mit einer 40-W-UV-Lampe ausgestattet. Die kompakte Bauform ermöglicht den Einbau in viele Anlagenkonzepte, sofern Durchfluss, Wasserqualität, Anschlussgröße und Betriebsbedingungen passen.

Durchflussleistung und UV-Dosis

Die UV 4100 Cintropur erreicht unterschiedliche Durchflussleistungen abhängig von der geforderten UV-Dosis. Bei 250 mJ/cm² liegt der Durchfluss bei 2,1 m³/h. Bei 405 mJ/cm² liegt der Durchfluss bei 1,3 m³/h.

Für die Auswahl ist nicht nur die Anschlussgröße entscheidend, sondern die maximal gleichzeitig benötigte Wassermenge und die erforderliche UV-Dosis. Wird die Anlage mit zu hohem Durchfluss betrieben, sinkt die Bestrahlungszeit in der UV-Kammer. Die Desinfektionsleistung kann dadurch nicht mehr zur Anwendung passen.

Für Anwendungen mit höheren Anforderungen sollte die Auslegung deshalb nicht nach Durchschnittsverbrauch, sondern nach dem maximalen Spitzenbedarf erfolgen.

Anschlussgröße 1" oder 3/4"

Die UV Anlage UV 4100 Cintropur ist mit 1" oder 3/4" Anschluss möglich. Die gewünschte Anschlussgröße sollte bei der Bestellung angegeben werden.

Wenn keine Anschlussgröße angegeben wird, ist zu prüfen, welche Standardausführung geliefert wird und ob diese zur vorhandenen Rohrleitung passt. Bei bestehenden Anlagen sind Fotos der Einbausituation und der vorhandenen Anschlussverschraubungen hilfreich.

Einsatz in Wasseraufbereitungsanlagen

Trinkwasser, Prozesswasser und technische Anwendungen

Die UV 4100 Cintropur kann in unterschiedlichen Anwendungen eingesetzt werden. Dazu gehören Trinkwasserinstallationen, Prozesswasser, technische Kreisläufe, Kühlwasser, Reinstwasseranwendungen und Wasseraufbereitungssysteme mit nachgeschalteter Desinfektion.

Wichtig ist, dass das Wasser vor Eintritt in die UV-Anlage ausreichend klar ist. Trübstoffe, Eisen, Mangan, Huminstoffe, Schwebstoffe oder starke Verfärbungen können die UV-Durchlässigkeit verschlechtern und Mikroorganismen abschirmen.

Brunnenwasser nur mit passender Vorbehandlung

Bei Brunnenwasser sollte eine UV-Anlage nicht isoliert betrachtet werden. Wenn Keime nachgewiesen wurden, kann eine UV-Stufe sinnvoll sein. Gleichzeitig müssen aber auch die übrigen Wasserwerte passen.

Für UV-Anlagen bei Brunnenwasser ist besonders wichtig, dass vor der UV-Kammer keine störenden Partikel, Eisen- oder Mangantrübungen anliegen. Bei mehreren Wasserproblemen ist Brunnenwasser filtern der passendere Einstieg für die Auswahl der Vorbehandlung.

Unterschied zur UV 4100 Trio

Die UV 4100 Cintropur ist die kompakte UV-Anlage ohne integrierten Vorfilter. Wenn zusätzlich ein Feinfilter und ein Aktivkohlefilter vor der UV-Stufe gewünscht sind, kann die UV Anlage UV 4100 Trio Cintropur geprüft werden.

Ein Vorfilter kann Partikel zurückhalten und die Betriebssicherheit der UV-Stufe verbessern. Bei erhöhtem Eisen, Mangan, Trübung oder organischer Belastung ersetzt ein einfacher Vorfilter jedoch keine gezielte Wasseraufbereitung.

Technische Daten

Lieferumfang und Ausstattung

Zum Lieferumfang beziehungsweise zur Ausstattung gehören:

• UV-Lampe
• Gehäuse
• Schlüssel zum Lampenwechsel
• Wandhalterung
• Bedienungsanleitung

Vor dem Einbau sollten Anschlussgröße, Einbaulage, Stromversorgung, Durchflussleistung und Wasserqualität geprüft werden.

Wartung und Ersatzteile

Die UV-Lampe ist ein Verschleißteil. Auch wenn sie noch sichtbar leuchtet, nimmt die wirksame UV-Leistung mit der Betriebszeit ab. Ein regelmäßiger Lampenwechsel nach Herstellervorgabe ist deshalb wichtig.

Passende Ersatzteile sind der Ersatzstrahler für UV 4100 und das Quarzglas für UV 4100. Weitere Komponenten finden Sie unter Ersatzteile für UV-Anlagen.

Das Quarzglas sollte sauber und unbeschädigt sein. Ablagerungen auf dem Quarzglas können die UV-Übertragung verschlechtern und die Desinfektionsleistung reduzieren.

Vorfilter und Betriebshinweise

Bei leicht partikelbelastetem Wasser kann eine Vorfiltration sinnvoll sein. Passende Filterkerzen und Vorfilter können helfen, Schwebstoffe vor der UV-Stufe zu reduzieren.

Die UV-Anlage sollte so eingebaut werden, dass Wartung, Lampenwechsel und Kontrolle des Quarzglases gut möglich sind. Außerdem sollte sichergestellt werden, dass die Anlage nur innerhalb der zulässigen Druck- und Temperaturbereiche betrieben wird.

Grenzen und Hinweise

Eine UV-Anlage inaktiviert Mikroorganismen, entfernt aber keine chemischen Wasserinhaltsstoffe. Eisen, Mangan, Trübung, Härte, Nitrat, Salze, Geruch, Farbe oder organische Belastungen müssen bei Bedarf mit passenden Verfahren separat behandelt werden.

Die Desinfektionsleistung hängt von Wasserqualität, UV-Durchlässigkeit, Durchfluss, Lampenzustand, Quarzglaszustand und Einbausituation ab. Bei Trinkwasseranwendungen sollte die Wasserqualität mikrobiologisch geprüft und die Anlage passend zur Anwendung ausgelegt werden.

Angaben für Rückfragen

Für die technische Prüfung oder Auswahl sind folgende Angaben hilfreich:

• gewünschte Anschlussgröße, 1" oder 3/4"
• maximaler gleichzeitiger Durchfluss
• Anwendung, zum Beispiel Trinkwasser, Brunnenwasser, Prozesswasser oder Reinstwasser
• mikrobiologischer Befund, falls vorhanden
• Trübung, Eisen, Mangan und Färbung des Wassers
• vorhandene Vorbehandlung
• Einbausituation und verfügbare Einbaulänge
• gewünschte Verwendung als Neuanlage, Ersatzanlage oder Ergänzung einer bestehenden Wasseraufbereitung
