UV Anlage
UV 4100 Trio Cintropur
max. 1.300 l/h

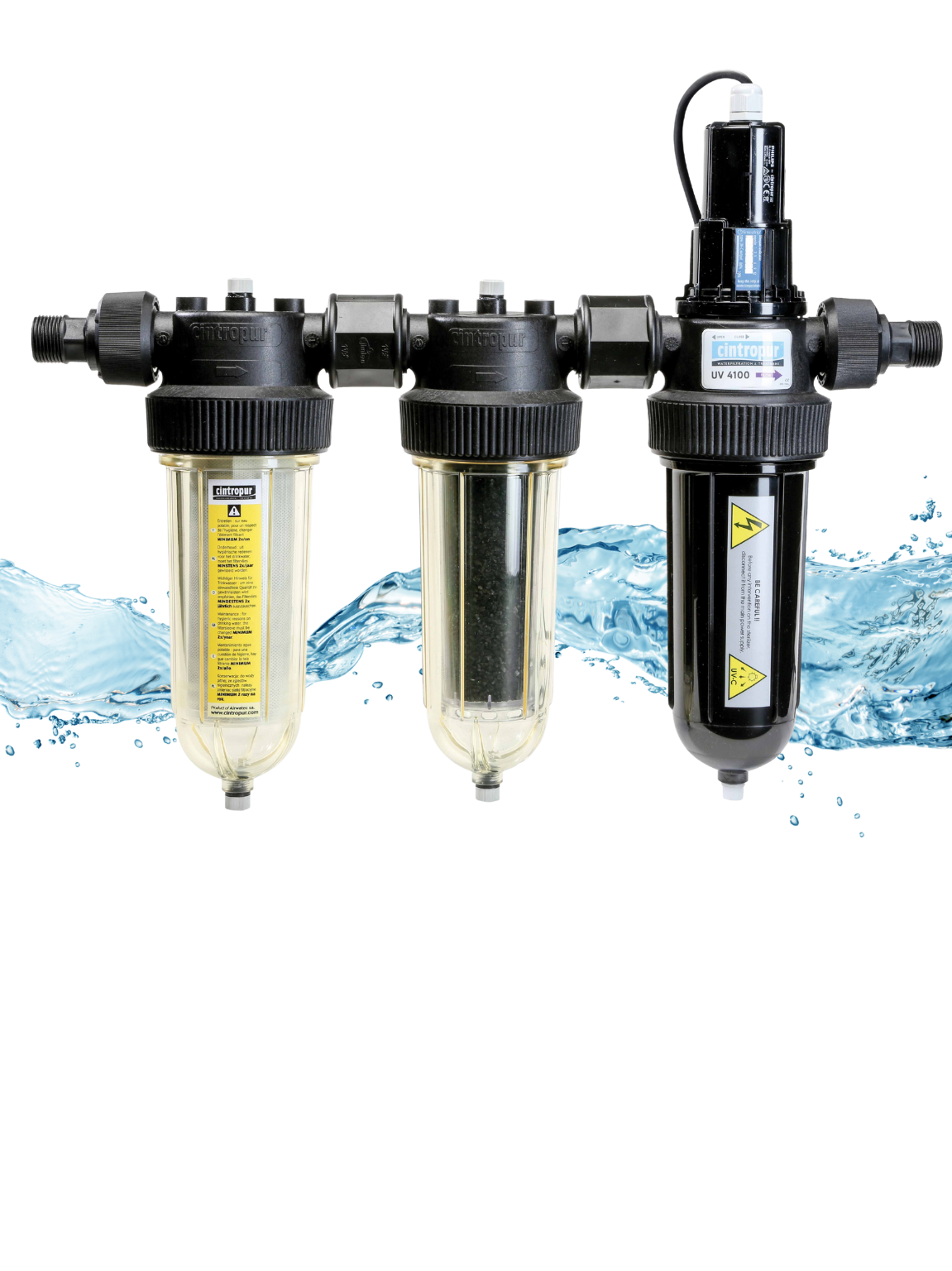

UV Anlage UV 4100 Trio Cintropur

Die UV Anlage UV 4100 Trio Cintropur ist eine kompakte UV-Desinfektionsanlage mit vorgeschaltetem Feinfilter und Aktivkohlefilter. Sie wird eingesetzt, wenn Wasser chemikalienfrei bakteriologisch abgesichert und gleichzeitig vor der UV-Stufe mechanisch sowie über Aktivkohle vorbehandelt werden soll.

Die Anlage eignet sich für Anwendungen mit klarer bis leicht vorbelasteter Wasserqualität, zum Beispiel Trinkwasser, Brunnenwasser nach Prüfung der Wasserwerte, Prozesswasser, Kühlwasser, Reinstwasseranwendungen oder technische Wasseraufbereitungssysteme. Die maximale Durchflussleistung hängt von der geforderten UV-Dosis und der tatsächlichen Wasserqualität ab.

UV-Anlage mit Feinfilter und Aktivkohlefilter

Funktion und Einsatzbereich

Bei der UV-Desinfektion strömt das Wasser durch eine Bestrahlungskammer und wird dort mit ultraviolettem Licht behandelt. Die UV-Strahlung inaktiviert Mikroorganismen, indem sie deren Erbinformation schädigt. Dadurch können sich Keime nicht mehr wirksam vermehren.

Die UV Anlage UV 4100 Trio Cintropur kombiniert die UV-Stufe mit zwei vorgeschalteten Filtereinheiten. Der Feinfilter hält Grobpartikel zurück, die sich negativ auf die UV-Behandlung auswirken können. Der Aktivkohlefilter kann unangenehme Gerüche, Geschmack, bestimmte organische Belastungen, Verfärbungen und einzelne störende Stoffe reduzieren.

Die UV-Stufe selbst entfernt keine gelösten Inhaltsstoffe wie Härte, Nitrat, Salze, Eisen oder Mangan. Sie ist eine Desinfektionsstufe und muss bei chemischen oder physikalischen Wasserproblemen mit passenden Aufbereitungsverfahren kombiniert werden.

Durchflussleistung und UV-Dosis

Die UV 4100 Trio Cintropur erreicht unterschiedliche Durchflussleistungen abhängig von der geforderten UV-Dosis. Bei 250 mJ/cm² liegt der Durchfluss bei 2,1 m³/h. Bei 405 mJ/cm² liegt der Durchfluss bei 1,3 m³/h.

Für die Auswahl ist nicht nur die Anschlussgröße entscheidend, sondern die maximal gleichzeitig benötigte Wassermenge und die erforderliche UV-Dosis. Wird die Anlage mit zu hohem Durchfluss betrieben, sinkt die Bestrahlungszeit in der UV-Kammer. Die Desinfektionsleistung kann dadurch nicht mehr zur Anwendung passen.

Für Anwendungen mit höheren Anforderungen sollte die Auslegung deshalb nach dem maximalen Spitzenbedarf und nicht nur nach dem Durchschnittsverbrauch erfolgen.

Anschlussgröße 1" oder 3/4"

Die UV Anlage UV 4100 Trio Cintropur ist mit 1" oder 3/4" Anschluss möglich. Die gewünschte Anschlussgröße sollte bei der Bestellung angegeben werden.

Wenn keine Anschlussgröße angegeben wird, wird standardmäßig die 1"-Ausführung geliefert. Bei bestehenden Anlagen sind Fotos der Einbausituation und der vorhandenen Anschlussverschraubungen hilfreich, um die passende Anschlussgröße zu prüfen.

Einsatz in Wasseraufbereitungsanlagen

Trinkwasser, Prozesswasser und technische Anwendungen

Die UV 4100 Trio Cintropur kann in unterschiedlichen Anwendungen eingesetzt werden. Dazu gehören Trinkwasserinstallationen, Prozesswasser, technische Kreisläufe, Kühlwasser, Reinstwasseranwendungen und Wasseraufbereitungssysteme mit nachgeschalteter oder integrierter Desinfektion.

Wichtig ist, dass das Wasser vor Eintritt in die UV-Kammer ausreichend UV-durchlässig ist. Starke Trübung, Eisen, Mangan, Huminstoffe, Schwebstoffe oder deutliche Verfärbungen können die UV-Durchlässigkeit verschlechtern und Mikroorganismen abschirmen.

Brunnenwasser nur mit passender Vorbehandlung

Bei Brunnenwasser sollte eine UV-Anlage nicht isoliert betrachtet werden. Wenn Keime nachgewiesen wurden, kann eine UV-Stufe sinnvoll sein. Gleichzeitig müssen aber auch Trübung, Eisen, Mangan, Ammonium, pH-Wert und weitere Wasserwerte geprüft werden.

Für UV-Anlagen bei Brunnenwasser ist besonders wichtig, dass vor der UV-Kammer keine störenden Partikel, Eisen- oder Mangantrübungen anliegen. Bei mehreren Wasserproblemen ist Brunnenwasser filtern der passendere Einstieg für die Auswahl der Vorbehandlung.

Unterschied zur UV 4100 ohne Trio

Die Trio-Ausführung enthält zusätzlich zur UV-Stufe einen Feinfilter und einen Aktivkohlefilter. Wenn keine integrierte Vorfiltration und keine Aktivkohleeinheit benötigt werden, kann die UV Anlage UV 4100 Cintropur geprüft werden.

Ein Feinfilter und Aktivkohlefilter können die Betriebssicherheit der UV-Stufe verbessern. Bei erhöhtem Eisen, Mangan, starker Trübung oder auffälliger organischer Belastung ersetzen sie jedoch keine gezielte Wasseraufbereitung.

Technische Daten

Lieferumfang und Ausstattung

Zum Lieferumfang beziehungsweise zur Ausstattung gehören:

• UV-Lampe
• Gehäuse UV-Lampe
• Feinfilter mit Filtereinsatz
• Aktivkohlefilter
• Schlüssel zum Lampenwechsel
• Wandhalterung
• Bedienungsanleitung

Vor dem Einbau sollten Anschlussgröße, Einbaulage, Stromversorgung, Durchflussleistung und Wasserqualität geprüft werden.

Wartung und Ersatzteile

Die UV-Lampe ist ein Verschleißteil. Auch wenn sie noch sichtbar leuchtet, nimmt die wirksame UV-Leistung mit der Betriebszeit ab. Ein regelmäßiger Lampenwechsel nach Herstellervorgabe ist deshalb wichtig.

Passende Ersatzteile sind der Ersatzstrahler für UV 4100, das Quarzglas für UV 4100, das Filtervlies für UV 4100 Trio und die Aktivkohle für UV 4100 Trio.

Das Quarzglas sollte sauber und unbeschädigt sein. Ablagerungen auf dem Quarzglas können die UV-Übertragung verschlechtern und die Desinfektionsleistung reduzieren.

Vorfilter und Betriebshinweise

Der integrierte Feinfilter ist für Grobpartikel vorgesehen und unterstützt die UV-Stufe, indem störende Partikel vor der Bestrahlung reduziert werden. Ergänzend können passende Filterkerzen und Vorfilter für andere Anlagenbereiche geprüft werden.

Der Aktivkohlefilter kann Geruch, Geschmack und bestimmte organische Belastungen reduzieren. Die tatsächliche Standzeit hängt von Wasserqualität, Durchfluss, Belastung und Nutzung ab.

Die UV-Anlage sollte so eingebaut werden, dass Wartung, Lampenwechsel, Wechsel des Filtervlieses, Aktivkohleservice und Kontrolle des Quarzglases gut möglich sind.

Grenzen und Hinweise

Eine UV-Anlage inaktiviert Mikroorganismen, entfernt aber keine chemischen Wasserinhaltsstoffe. Eisen, Mangan, Trübung, Härte, Nitrat, Salze, Farbe oder höhere organische Belastungen müssen bei Bedarf mit passenden Verfahren separat behandelt werden.

Die Desinfektionsleistung hängt von Wasserqualität, UV-Durchlässigkeit, Durchfluss, Lampenzustand, Quarzglaszustand, Filterzustand und Einbausituation ab. Bei Trinkwasseranwendungen sollte die Wasserqualität mikrobiologisch geprüft und die Anlage passend zur Anwendung ausgelegt werden.

Angaben für Rückfragen

Für die technische Prüfung oder Auswahl sind folgende Angaben hilfreich:

• gewünschte Anschlussgröße, 1" oder 3/4"
• maximaler gleichzeitiger Durchfluss
• Anwendung, zum Beispiel Trinkwasser, Brunnenwasser, Prozesswasser oder Reinstwasser
• mikrobiologischer Befund, falls vorhanden
• Trübung, Eisen, Mangan und Färbung des Wassers
• vorhandene Vorbehandlung
• gewünschte Funktion der Aktivkohlestufe
• Einbausituation und verfügbare Einbaulänge
• gewünschte Verwendung als Neuanlage, Ersatzanlage oder Ergänzung einer bestehenden Wasseraufbereitung
