Umkehrosmose Membranelement FILMTEC BW30 PRO-2540

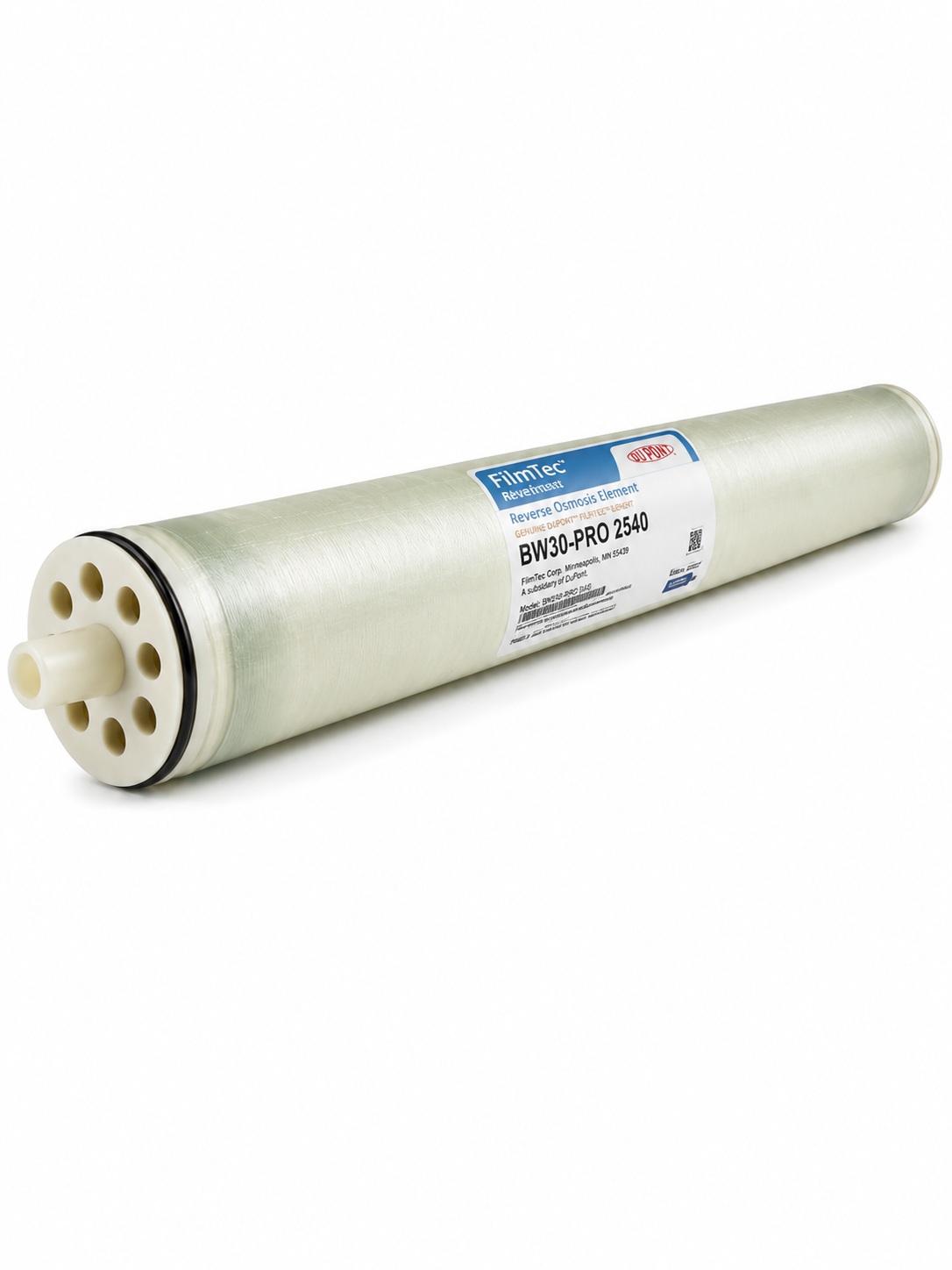

DuPont FilmTec BW30 PRO-2540 Membranelement für 2540-Druckrohre

Das DuPont FilmTec BW30 PRO-2540 ist ein kleines Umkehrosmose-Membranelement für geeignete 2540-Druckrohre. Es wird in kompakten gewerblichen und technischen Umkehrosmoseanlagen eingesetzt, wenn eine Brackwasser-RO-Membrane mit hoher Salzrückhaltung und kleiner Baugröße benötigt wird.

Die BW30 PRO-2540 ist keine Seewassermembrane und keine Nanofiltrationsmembrane. Sie ist für Brackwasser-, Stadtwasser- und technische Wasseraufbereitungsanwendungen vorgesehen und unterscheidet sich dadurch von Seewassermembranen wie der DuPont FilmTec SW30-2540 sowie von der DuPont FilmTec NF90-400 für Nanofiltration.

Einsatzbereich der BW30 PRO-2540

Kleine Brackwasser-RO-Membrane für kompakte Anlagen

Die BW30 PRO-2540 eignet sich für kleinere Umkehrosmoseanlagen, Labor- und Technikumsanlagen, kompakte gewerbliche Systeme, Permeaterzeugung vor Mischbettpatronen oder EDI-Stufen sowie Ersatzbedarf in bestehenden 2540-Druckrohren.

Die Baugröße 2540 wird eingesetzt, wenn keine 4040- oder 8040-Druckrohre vorhanden sind und die benötigte Permeatleistung entsprechend kleiner ausfällt. Für größere Anlagenleistungen sind größere Membranelemente wie die BW30 PRO-4040 oder die BW30 PRO-400 zu prüfen.

Brackwasser, Stadtwasser und technische Wasseraufbereitung

Die BW30 PRO-2540 ist für Speisewässer mit geeigneter Vorbehandlung vorgesehen. Typische Anwendungen sind Stadtwasseraufbereitung, Brackwasseraufbereitung, technische Permeaterzeugung, Vorbehandlung für VE-Wasser und kleinere industrielle Wasseraufbereitungsaufgaben.

Die Membrane sollte nicht allein nach Baugröße ausgewählt werden. Entscheidend sind Rohwasseranalyse, Leitfähigkeit, gewünschte Permeatqualität, Permeatleistung, Betriebsdruck, Recovery, Vorbehandlung, Temperatur und vorhandenes Druckrohr.

Abgrenzung zu anderen Membranelementen

Unterschied zur BW30 PRO-4040

Die BW30 PRO-4040 ist die größere 4"-Ausführung für 4040-Druckrohre. Die BW30 PRO-2540 ist die kleinere Ausführung für 2540-Druckrohre.

Beide Membranen gehören zur DuPont-FilmTec-BW30-PRO-Baureihe, unterscheiden sich aber in Baugröße, Permeatleistung und Druckrohrkompatibilität. Eine 2540-Membrane kann nicht in ein 4040-Druckrohr eingebaut werden.

Unterschied zur BW30 PRO-400

Die BW30 PRO-400 ist ein 8"-Element für 8040-Druckrohre und industrielle Anlagen mit deutlich höherer Leistung. Die BW30 PRO-2540 ist dagegen für kleine Anlagen und 2540-Druckrohre vorgesehen.

Wenn hohe Anlagenleistungen, mehrere Druckrohre oder industrielle Daueranwendungen geplant sind, sollte die größere 8040-Ausführung geprüft werden. Wenn eine kompakte Anlage mit geringerer Leistung betrieben wird, ist die 2540-Baugröße die passende Richtung.

Unterschied zur SW30-2540

Die DuPont FilmTec SW30-2540 ist eine Seewasser-Umkehrosmosemembrane für höhere Salzfrachten. Die BW30 PRO-2540 ist keine Seewassermembrane, sondern eine Brackwasser-RO-Membrane für niedrigere Salzgehalte und andere Betriebsbedingungen.

Bei Seewasser oder sehr hoher Leitfähigkeit muss eine geeignete Seewassermembrane eingesetzt werden. Eine 2540-Baugröße allein bedeutet nicht, dass Membranen austauschbar sind.

Unterschied zur Oltremare LOW1-2540

Die Oltremare LOW1-2540 ist eine Niederdruckmembrane für Anwendungen mit möglichst niedrigem Betriebsdruck. Die BW30 PRO-2540 ist stärker auf klassische Brackwasser-RO mit hoher Rückhaltung ausgelegt.

Wenn der niedrigste mögliche Betriebsdruck im Vordergrund steht, kann eine Low-Pressure-Membrane sinnvoll sein. Wenn eine hohe Salzrückhaltung in kleiner Baugröße benötigt wird, sollte die BW30 PRO-2540 geprüft werden.

Unterschied zur Nanofiltration

Die BW30 PRO-2540 ist eine Umkehrosmosemembrane und keine Nanofiltrationsmembrane. Nanofiltration wird zur selektiven Teilentsalzung eingesetzt und hat andere Rückhalteeigenschaften als eine RO-Membrane.

Wenn gezielt Härte, Sulfat oder bestimmte organische Bestandteile reduziert werden sollen, kann eine Nanofiltrationsmembrane technisch sinnvoller sein. Wenn eine stärkere Entsalzung und klassische RO-Permeatqualität benötigt werden, ist eine Umkehrosmosemembrane zu prüfen.

BW30-PRO-Technologie und Betriebsverhalten

Polyamid-Dünnschicht-Verbundmembran

Die BW30 PRO-2540 ist ein Spiralwickelelement mit Polyamid-Dünnschicht-Verbundmembran. Dieses Membranmaterial wird in Umkehrosmoseanlagen eingesetzt, um gelöste Salze und bestimmte Wasserinhaltsstoffe deutlich zu reduzieren.

Polyamidmembranen sind empfindlich gegenüber freiem Chlor und anderen Oxidationsmitteln. Die Vorbehandlung muss deshalb sicherstellen, dass oxidierende Stoffe vor der Membrane entfernt werden.

Hohe Rückhaltung in kleiner Baugröße

Die Mindest-Salzrückhaltung beträgt 99,7 %. Dadurch eignet sich die Membrane für kleine Anlagen, bei denen eine gute Permeatqualität in 2540-Baugröße benötigt wird.

Die tatsächliche Leistung im Betrieb hängt von Druck, Temperatur, Rohwasserqualität, Salzgehalt, Recovery, Verschmutzungszustand und Anlagenhydraulik ab. Die Membrane sollte deshalb immer im Zusammenhang mit der gesamten Umkehrosmoseanlage bewertet werden.

Technische Daten der DuPont FilmTec BW30 PRO-2540

Vorwasserqualität und Membranschutz

Vorbehandlung für kleine Umkehrosmoseanlagen

Die BW30 PRO-2540 benötigt geeignet vorbehandeltes Speisewasser. Trübung, SDI, Schwebstoffe, organische Belastung, Biofouling, Eisen, Mangan, Öl, Härteausfällungen und Kolloide können die Membrane belasten.

Je nach Rohwasser können Vorfilter, Ultrafiltration, Aktivkohle, Antiscalant-Dosierung, pH-Korrektur, Enthärtung, Enteisenung oder Entmanganung erforderlich sein. Die Auslegung hängt von Wasseranalyse, Recovery, Temperatur, Betriebsdruck und gewünschter Permeatqualität ab.

Chlor und Oxidationsmittel

Die freie Chlortoleranz beträgt < 0,1 ppm. Freies Chlor und andere Oxidationsmittel können Polyamidmembranen dauerhaft schädigen.

Wenn in der Vorbehandlung Chlorung, Oxidation oder Desinfektionschemikalien eingesetzt werden, muss vor der Membrane eine sichere Entchlorung erfolgen. Eine chemisch geschädigte Membrane kann Rückhaltung und Permeatqualität dauerhaft verschlechtern.

Antiscalant und Scaling-Schutz

Antiscalant VITEC 3000 kann bei geeigneter Auslegung eingesetzt werden, um mineralische Ausfällungen in der Umkehrosmoseanlage zu reduzieren.

Ob eine Antiscalant-Dosierung ausreicht, hängt von Wasseranalyse, Salzfracht, Härte, pH-Wert, Temperatur und Recovery ab. Bei kritischer Wasserzusammensetzung sollte die Dosierung nicht pauschal gewählt werden, sondern zur Anlagenplanung passen.

Einbau, Austausch und Betrieb

Einbau in 2540-Druckrohre

Die BW30 PRO-2540 ist für geeignete 2540-Druckrohre vorgesehen. Vor dem Einbau müssen Druckrohr, Druckstufe, Endadapter, Dichtungen, Permeatanschluss, Fließrichtung und Druckrohrzustand geprüft werden.

Beim Austausch sollten Druckrohr, Endadapter und Dichtflächen gereinigt und auf Beschädigungen geprüft werden. Auch vorhandene Dichtungen und Verbindungselemente sollten kontrolliert und bei Bedarf ersetzt werden.

Inbetriebnahme nach dem Membranwechsel

Beim Anfahren der Anlage sollten plötzliche Druck- und Querstromschwankungen vermieden werden. Der Speisedruck sollte über 30 bis 60 Sekunden kontrolliert erhöht werden. Die Querströmungsgeschwindigkeit sollte anschließend über 15 bis 20 Sekunden auf den eingestellten Betriebspunkt gebracht werden.

Das Permeat aus der ersten Betriebsstunde sollte verworfen werden. Danach sollten Betriebsdruck, Permeatleistung, Konzentratfluss, Permeatleitfähigkeit, Recovery und Differenzdruck kontrolliert werden.

Betriebskontrolle

Im laufenden Betrieb sollten Permeatleistung, Permeatleitfähigkeit, Salzrückhaltung, Zulaufdruck, Konzentratdruck, Differenzdruck, Temperatur und Recovery regelmäßig überwacht werden.

Sinkende Permeatleistung, steigender Differenzdruck oder zunehmende Permeatleitfähigkeit können auf Fouling, Scaling, Biofouling, chemische Schädigung oder mechanische Probleme hinweisen. Die Ursache sollte geprüft werden, bevor nur die Membrane ersetzt wird.

Reinigung, Stillstand und Lagerung

Reinigung bei Leistungsabfall

Die Kurzzeitreinigung ist im pH-Bereich 1 bis 13 für 30 Minuten möglich. Reinigungsverfahren und Chemikalien müssen zur Membrane, zum Foulingtyp und zur Anlagenkonstruktion passen.

Je nach Ursache können mineralisches Scaling, organisches Fouling, Biofouling oder Partikelbelastung vorliegen. Eine pauschale Reinigung ohne Ursachenbewertung kann unzureichend wirken oder die Membrane zusätzlich belasten.

Membrane nach Benetzung feucht halten

Nach der ersten Benetzung muss das Membranelement feucht gehalten werden. Bei längeren Anlagenstillständen ist eine geeignete Konservierung erforderlich, um biologisches Wachstum zu vermeiden.

Bei Stillstand oder Lagerung müssen Wasserqualität, Konservierungsmittel, Temperatur und Anlagenhygiene berücksichtigt werden. Ungeeignete Chemikalien oder Schmiermittel können Membrane und Dichtungen schädigen.

Grenzen und nicht geeignete Anwendungen

Keine Seewassermembrane

Die BW30 PRO-2540 ist nicht als Seewassermembrane vorgesehen. Für Seewasser oder hohe Salzfrachten ist die DuPont FilmTec SW30-2540 oder eine andere geeignete Seewasser-Membrane zu prüfen.

Eine 2540-Baugröße allein sagt nicht aus, ob eine Membrane für Brackwasser, Seewasser, Niederdruckbetrieb oder Nanofiltration geeignet ist.

Keine reine Niederdruckmembrane

Die BW30 PRO-2540 ist nicht primär auf niedrigsten Betriebsdruck ausgelegt. Wenn besonders niedriger Energiebedarf bei geeigneter Wasserqualität im Vordergrund steht, kann eine Niederdruckmembrane wie die Oltremare LOW1-2540 technisch passender sein.

Die Auswahl sollte anhand von Rohwasserleitfähigkeit, gewünschter Permeatqualität, Betriebsdruck und Anlagenkonzept erfolgen.

Keine Nanofiltration

Die BW30 PRO-2540 ist keine Nanofiltrationsmembrane. Wenn eine selektive Teilentsalzung oder gezielte Härtereduzierung gefordert ist, sollte eine Nanofiltrationsmembrane geprüft werden.

Die Auswahl zwischen Umkehrosmose und Nanofiltration richtet sich nach gewünschter Wasserqualität, Rohwasseranalyse und Rückhalteanforderung.

Passende Ergänzungen

Zubehör und Druckrohre

Für Betrieb und Austausch können passende Druckrohre und Membrangehäuse, Vorfilter, Dichtungen, Endadapter und eine geeignete Antiscalant-Dosierung erforderlich sein.

Antiscalant VITEC 3000 kann bei geeigneter Auslegung eingesetzt werden, um mineralische Ausfällungen in der Umkehrosmoseanlage zu reduzieren.

Wartung und Anlagenprüfung

Bei kleinen Umkehrosmoseanlagen, Leistungsabfall, steigender Leitfähigkeit oder erhöhtem Differenzdruck kann eine Wartung der Umkehrosmoseanlage sinnvoll sein. Dabei können Druckrohre, Dichtungen, Betriebsdaten, Vorbehandlung und Membranzustand geprüft werden.

Die Membrane sollte immer im Zusammenhang mit der gesamten Umkehrosmoseanlage betrachtet werden. Dazu gehören Vorbehandlung, Druckrohre, Hochdruckpumpe, Antiscalant-Dosierung, Spülung, Reinigung, Mess- und Regeltechnik sowie Entsorgung des Konzentrats.

Angaben für eine technische Prüfung

Für die Prüfung, ob die BW30 PRO-2540 zur Anlage passt, sind folgende Angaben hilfreich:

• vorhandener Membrantyp

• vorhandenes Druckrohr und Druckstufe

• Anzahl der Membranelemente

• Rohwasseranalyse

• Leitfähigkeit bzw. Salzgehalt im Zulauf

• gewünschte Permeatleistung

• gewünschte Permeatqualität

• Trübung und SDI

• Betriebsdruck

• Zulauftemperatur

• Recovery bzw. Ausbeute

• vorhandene Vorbehandlung

• vorhandene Antiscalant-Dosierung

• Differenzdruck über Druckrohr oder Element

• aktuelle Permeatleistung und Permeatleitfähigkeit

• bisherige Reinigungsintervalle

• Grund für den Membrantausch

• Fotos von Typenschild, Druckrohr und vorhandener Membrane

Ohne diese Angaben lässt sich nicht sicher beurteilen, ob die Membrane als Ersatz oder für eine neue Auslegung geeignet ist.


Häufige Fragen zur DuPont FilmTec BW30 PRO-2540

Wofür wird die BW30 PRO-2540 eingesetzt?

Die BW30 PRO-2540 wird in kleinen gewerblichen und technischen Umkehrosmoseanlagen mit 2540-Druckrohren eingesetzt. Typische Anwendungen sind Brackwasser, Stadtwasser, technische Permeaterzeugung und Vorbehandlung für VE-Wasser.

Ist die BW30 PRO-2540 eine Seewassermembrane?

Nein. Für Seewasser oder hohe Salzfrachten ist eine Seewassermembrane wie die DuPont FilmTec SW30-2540 zu prüfen.

Was ist der Unterschied zur BW30 PRO-4040?

Die BW30 PRO-4040 ist die größere 4"-Ausführung für 4040-Druckrohre. Die BW30 PRO-2540 ist kleiner und für 2540-Druckrohre vorgesehen.

Was ist der Unterschied zur BW30 PRO-400?

Die BW30 PRO-400 ist ein 8"-Element für 8040-Druckrohre und deutlich höhere Anlagenleistungen. Die BW30 PRO-2540 ist für kleine Anlagen und 2540-Druckrohre ausgelegt.

Was ist der Unterschied zur Oltremare LOW1-2540?

Die Oltremare LOW1-2540 ist eine Niederdruckmembrane für niedrigere Energieanforderungen. Die BW30 PRO-2540 ist stärker auf hohe Salzrückhaltung in kleiner Baugröße ausgelegt.

Ist die BW30 PRO-2540 eine Nanofiltrationsmembrane?

Nein. Die BW30 PRO-2540 ist eine Umkehrosmosemembrane. Für selektive Teilentsalzung ist eine Nanofiltrationsmembrane zu prüfen.

Welche Permeatleistung hat die BW30 PRO-2540?

Die Permeatleistung beträgt 1.000 gpd bzw. 3,8 m³/Tag. Der tatsächliche Wert im Betrieb hängt von Druck, Temperatur, Rohwasserqualität, Recovery, Verschmutzungszustand und Anlagenhydraulik ab.

Welche Salzrückhaltung erreicht die BW30 PRO-2540?

Die Mindest-Salzrückhaltung beträgt 99,7 %. Im Anlagenbetrieb kann der Wert je nach Wasserqualität, Druck, Temperatur und Betriebsweise abweichen.

Warum darf kein freies Chlor im Zulauf sein?

Die Membrane besteht aus Polyamid-Dünnschicht-Verbundmaterial. Freies Chlor und andere Oxidationsmittel können das Membranmaterial dauerhaft schädigen und die Rückhaltung verschlechtern.

Wann sollte die Membrane gereinigt oder ersetzt werden?

Hinweise sind sinkende Permeatleistung, steigender Differenzdruck oder steigende Permeatleitfähigkeit. Vor dem Austausch sollte geprüft werden, ob Fouling, Scaling, Biofouling oder chemische Schädigung die Ursache ist.
