Umkehrosmose Membranelement FILMTEC XLE PRO-2540

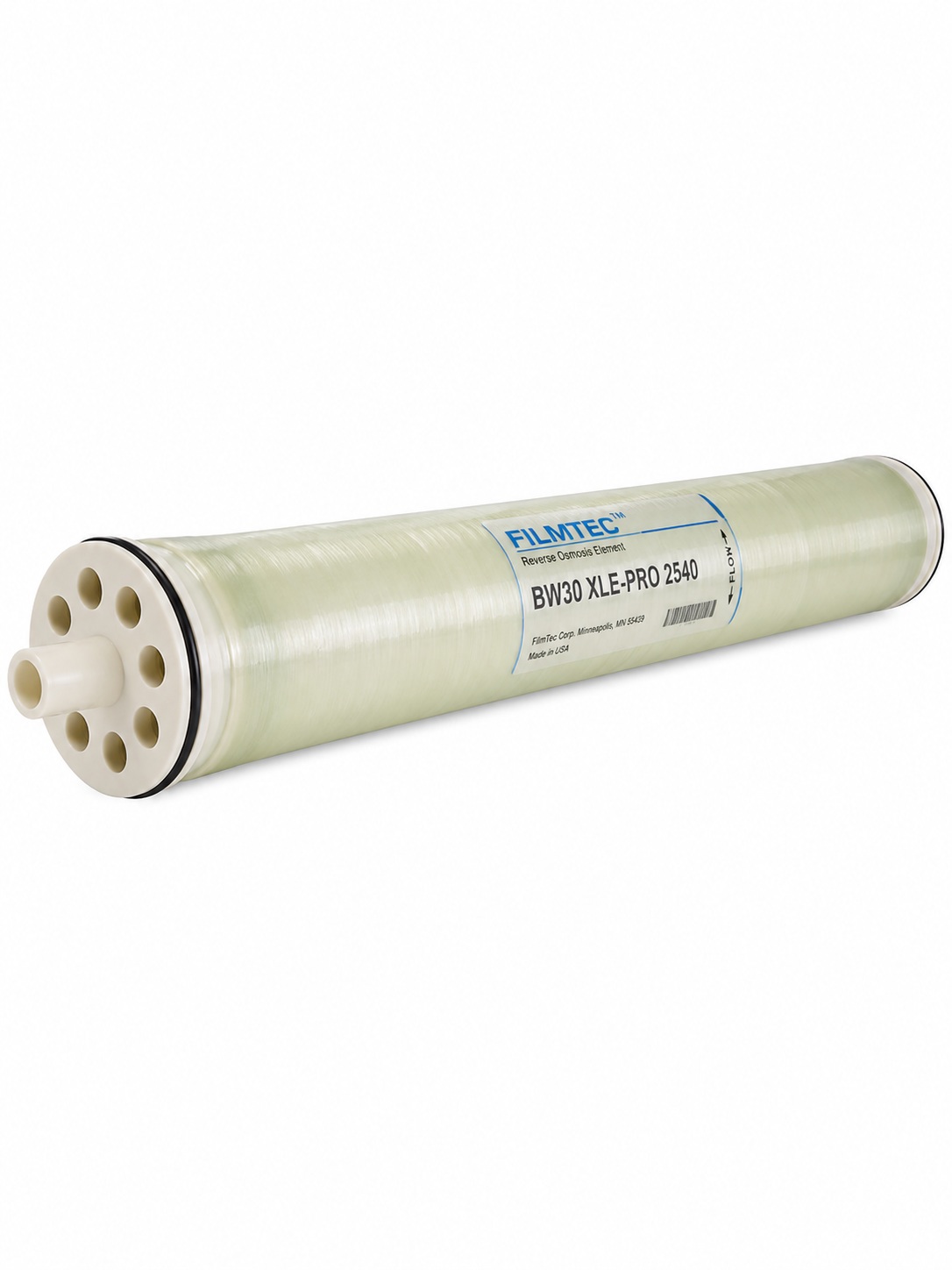

DuPont FilmTec XLE PRO-2540 Niederdruckmembrane für 2540-Druckrohre

Das DuPont FilmTec XLE PRO-2540 ist ein kleines Umkehrosmose-Membranelement für geeignete 2540-Druckrohre. Es wird eingesetzt, wenn eine kompakte Niederdruck-RO-Membrane mit niedrigerem Energiebedarf, guter Permeatleistung und technischer Permeatqualität benötigt wird.

Die XLE PRO-2540 ist keine Seewassermembrane und keine Nanofiltrationsmembrane. Sie ist für Brackwasser-, Stadtwasser- und technische Wasseraufbereitungsanwendungen mit geeigneter Vorbehandlung vorgesehen und unterscheidet sich damit deutlich von Seewassermembranen wie der DuPont FilmTec SW30-2540 sowie von der DuPont FilmTec NF90-400 für Nanofiltration.

Einsatzbereich der XLE PRO-2540

Kleine Niederdruckmembrane für kompakte Anlagen

Die XLE PRO-2540 eignet sich für kleinere Umkehrosmoseanlagen, Labor- und Technikumsanlagen, kompakte gewerbliche Systeme, Permeaterzeugung vor Mischbettpatronen oder EDI-Stufen sowie Ersatzbedarf in bestehenden 2540-Druckrohren.

Die Baugröße 2540 wird eingesetzt, wenn keine 4040- oder 8040-Druckrohre vorhanden sind und die benötigte Permeatleistung entsprechend kleiner ausfällt. Für größere Anlagenleistungen sind größere Membranelemente wie die XLE PRO-4040, LC LE PRO-4040 oder XLE 440 zu prüfen.

Stadtwasser, Brackwasser und technische Wasseraufbereitung

Die XLE PRO-2540 ist für Speisewässer mit geeigneter Vorbehandlung vorgesehen. Typische Anwendungen sind Stadtwasseraufbereitung, leichtes Brackwasser, technische Permeaterzeugung, Vorbehandlung für VE-Wasser und kleinere gewerbliche Wasseraufbereitungsaufgaben.

Die Membrane sollte nicht allein nach Baugröße ausgewählt werden. Entscheidend sind Rohwasseranalyse, Leitfähigkeit, gewünschte Permeatqualität, Permeatleistung, Betriebsdruck, Recovery, Vorbehandlung, Temperatur und vorhandenes Druckrohr.

Abgrenzung zu anderen Membranelementen

Unterschied zur BW30 PRO-2540

Die BW30 PRO-2540 ist ebenfalls ein kleines 2540-Umkehrosmoseelement von DuPont FilmTec. Sie ist stärker auf hohe Salzrückhaltung in kleiner Baugröße ausgerichtet.

Die XLE PRO-2540 ist dagegen die passendere Richtung, wenn niedrigerer Betriebsdruck und energieeffizienter Betrieb im Vordergrund stehen. Die Auswahl sollte anhand von Rohwasserleitfähigkeit, gewünschter Permeatqualität, Betriebsdruck und Anlagenkonzept erfolgen.

Unterschied zur XLE PRO-4040

Die XLE PRO-4040 ist die größere 4"-Ausführung für 4040-Druckrohre. Die XLE PRO-2540 ist die kleinere Ausführung für 2540-Druckrohre.

Beide Membranen gehören zum Niederdruckbereich, unterscheiden sich aber in Baugröße, Permeatleistung und Druckrohrkompatibilität. Eine 2540-Membrane kann nicht in ein 4040-Druckrohr eingebaut werden.

Unterschied zur LC LE PRO-4040

Die LC LE PRO-4040 ist eine 4"-Low-Energy-Membrane für 4040-Druckrohre. Die XLE PRO-2540 ist kleiner und für 2540-Druckrohre vorgesehen.

Wenn eine vorhandene Anlage mit 4040-Druckrohren betrieben wird, ist eine 4040-Membrane erforderlich. Wenn ein kompaktes 2540-System vorhanden ist, muss eine passende 2540-Membrane verwendet werden.

Unterschied zur XLE 440

Die XLE 440 ist eine 8"-Niederdruckmembrane für 8040-Druckrohre und deutlich höhere Anlagenleistungen. Die XLE PRO-2540 ist für kleine Anlagen und 2540-Druckrohre vorgesehen.

Wenn hohe Permeatleistungen in industriellen Anlagen benötigt werden, ist eine 8040-Ausführung zu prüfen. Für kompakte Anlagen mit begrenzter Wassermenge ist die 2540-Baugröße die passende Richtung.

Unterschied zur SW30-2540

Die DuPont FilmTec SW30-2540 ist eine Seewasser-Umkehrosmosemembrane für hohe Salzfrachten. Die XLE PRO-2540 ist keine Seewassermembrane, sondern eine Niederdruckmembrane für niedrigere Salzgehalte und andere Betriebsbedingungen.

Bei Seewasser oder sehr hoher Leitfähigkeit muss eine geeignete Seewassermembrane eingesetzt werden. Eine 2540-Baugröße allein bedeutet nicht, dass Membranen austauschbar sind.

Unterschied zur Nanofiltration

Die XLE PRO-2540 ist eine Umkehrosmosemembrane und keine Nanofiltrationsmembrane. Nanofiltration wird zur selektiven Teilentsalzung eingesetzt und hat andere Rückhalteeigenschaften als eine RO-Membrane.

Wenn gezielt Härte, Sulfat oder bestimmte organische Bestandteile reduziert werden sollen, kann eine Nanofiltrationsmembrane technisch sinnvoller sein. Wenn stärkere Entsalzung und klassische RO-Permeatqualität benötigt werden, ist eine Umkehrosmosemembrane zu prüfen.

XLE-PRO-Technologie und Betriebsverhalten

Niederdruckbetrieb und Energieeffizienz

Die XLE PRO-2540 ist auf energieeffizienten Betrieb in kleinen Umkehrosmoseanlagen ausgelegt. Der niedrigere Betriebsdruck kann helfen, Pumpenleistung und Energiebedarf zu reduzieren, sofern Rohwasserqualität, Recovery und gewünschte Permeatqualität zur Membrane passen.

Niederdruckbetrieb bedeutet jedoch nicht, dass die Vorbehandlung weniger wichtig ist. Trübung, SDI, organische Belastung, Eisen, Mangan, Härteausfällungen und Biofouling können auch bei Low-Energy-Membranen zu Leistungsabfall und kürzerer Standzeit führen.

Permeatleistung in kleiner Baugröße

Die Permeatleistung beträgt 1.200 gpd bzw. 4,5 m³/Tag. Damit eignet sich die Membrane für kompakte Anlagen, bei denen mehr Leistung als bei sehr kleinen Haushaltsmembranen benötigt wird, aber keine 4040- oder 8040-Baugröße vorgesehen ist.

Der tatsächliche Betriebswert hängt von Druck, Temperatur, Rohwasserqualität, Salzgehalt, Recovery, Verschmutzungszustand und Anlagenhydraulik ab. Die Membrane sollte deshalb immer im Zusammenhang mit der gesamten Umkehrosmoseanlage bewertet werden.

Technische Daten der DuPont FilmTec XLE PRO-2540

Vorwasserqualität und Membranschutz

Vorbehandlung für kleine Niederdruck-RO-Anlagen

Die XLE PRO-2540 benötigt geeignet vorbehandeltes Speisewasser. Trübung, SDI, Schwebstoffe, organische Belastung, Biofouling, Eisen, Mangan, Öl, Härteausfällungen und Kolloide können die Membrane belasten.

Je nach Rohwasser können Vorfilter, Ultrafiltration, Aktivkohle, Antiscalant-Dosierung, pH-Korrektur, Enthärtung, Enteisenung oder Entmanganung erforderlich sein. Die Auslegung hängt von Wasseranalyse, Recovery, Temperatur, Betriebsdruck und gewünschter Permeatqualität ab.

Chlor und Oxidationsmittel

Polyamid-Umkehrosmosemembranen sind empfindlich gegenüber freiem Chlor und anderen Oxidationsmitteln. Wenn in der Vorbehandlung Chlorung, Oxidation oder Desinfektionschemikalien eingesetzt werden, muss vor der Membrane eine sichere Entchlorung erfolgen.

Eine chemisch geschädigte Membrane kann Rückhaltung und Permeatqualität dauerhaft verschlechtern. Deshalb sollten Oxidationsmittel vor dem Membranelement sicher ausgeschlossen werden.

Antiscalant und Scaling-Schutz

Antiscalant VITEC 3000 kann bei geeigneter Auslegung eingesetzt werden, um mineralische Ausfällungen in der Umkehrosmoseanlage zu reduzieren.

Ob eine Antiscalant-Dosierung ausreicht, hängt von Wasseranalyse, Salzfracht, Härte, pH-Wert, Temperatur und Recovery ab. Bei kritischer Wasserzusammensetzung sollte die Dosierung nicht pauschal gewählt werden, sondern zur Anlagenplanung passen.

Einbau, Austausch und Betrieb

Einbau in 2540-Druckrohre

Die XLE PRO-2540 ist für geeignete 2540-Druckrohre vorgesehen. Vor dem Einbau müssen Druckrohr, Druckstufe, Endadapter, Dichtungen, Permeatanschluss, Fließrichtung und Druckrohrzustand geprüft werden.

Beim Austausch sollten Druckrohr, Endadapter und Dichtflächen gereinigt und auf Beschädigungen geprüft werden. Auch vorhandene Dichtungen und Verbindungselemente sollten kontrolliert und bei Bedarf ersetzt werden.

Inbetriebnahme nach dem Membranwechsel

Beim Anfahren der Anlage sollten plötzliche Druck- und Querstromschwankungen vermieden werden. Der Speisedruck sollte kontrolliert aufgebaut werden. Die Querströmung sollte anschließend schrittweise auf den Betriebspunkt gebracht werden.

Das Permeat aus der ersten Betriebsphase sollte verworfen werden. Danach sollten Betriebsdruck, Permeatleistung, Konzentratfluss, Permeatleitfähigkeit, Recovery und Differenzdruck kontrolliert werden.

Betriebskontrolle

Im laufenden Betrieb sollten Permeatleistung, Permeatleitfähigkeit, Salzrückhaltung, Zulaufdruck, Konzentratdruck, Differenzdruck, Temperatur und Recovery regelmäßig überwacht werden.

Sinkende Permeatleistung, steigender Differenzdruck oder zunehmende Permeatleitfähigkeit können auf Fouling, Scaling, Biofouling, chemische Schädigung oder mechanische Probleme hinweisen. Die Ursache sollte geprüft werden, bevor nur die Membrane ersetzt wird.

Reinigung, Stillstand und Lagerung

Reinigung bei Leistungsabfall

Bei Leistungsabfall sollte zuerst geprüft werden, ob Scaling, organisches Fouling, Biofouling, Partikelbelastung, ungeeignete Vorbehandlung oder chemische Schädigung vorliegt. Reinigungsverfahren und Chemikalien müssen zur Membrane, zum Foulingtyp und zur Anlagenkonstruktion passen.

Eine pauschale Reinigung ohne Ursachenbewertung kann unzureichend wirken oder die Membrane zusätzlich belasten. Bei wiederkehrenden Problemen sollte die Vorbehandlung und Betriebsweise der Anlage geprüft werden.

Membrane nach Benetzung feucht halten

Nach der ersten Benetzung muss das Membranelement feucht gehalten werden. Bei längeren Anlagenstillständen ist eine geeignete Konservierung erforderlich, um biologisches Wachstum zu vermeiden.

Bei Stillstand oder Lagerung müssen Wasserqualität, Konservierungsmittel, Temperatur und Anlagenhygiene berücksichtigt werden. Ungeeignete Chemikalien oder Schmiermittel können Membrane und Dichtungen schädigen.

Grenzen und nicht geeignete Anwendungen

Keine Seewassermembrane

Die XLE PRO-2540 ist nicht als Seewassermembrane vorgesehen. Für Seewasser oder hohe Salzfrachten ist die DuPont FilmTec SW30-2540 oder eine andere geeignete Seewasser-Membrane zu prüfen.

Eine 2540-Baugröße allein sagt nicht aus, ob eine Membrane für Brackwasser, Seewasser, Niederdruckbetrieb oder Nanofiltration geeignet ist.

Keine Hochrückhalte-Membrane wie BW30 PRO

Die XLE PRO-2540 ist auf niedrigen Betriebsdruck und energieeffizienten Betrieb ausgelegt. Wenn eine höhere Salzrückhaltung in kleiner Baugröße wichtiger ist als der niedrigere Betriebsdruck, kann die BW30 PRO-2540 technisch passender sein.

Die Auswahl sollte anhand von Rohwasserleitfähigkeit, gewünschter Permeatqualität, Betriebsdruck und Anlagenkonzept erfolgen.

Keine Nanofiltration

Die XLE PRO-2540 ist keine Nanofiltrationsmembrane. Wenn eine selektive Teilentsalzung oder gezielte Härtereduzierung gefordert ist, sollte eine Nanofiltrationsmembrane geprüft werden.

Die Auswahl zwischen Umkehrosmose und Nanofiltration richtet sich nach gewünschter Wasserqualität, Rohwasseranalyse und Rückhalteanforderung.

Passende Ergänzungen

Zubehör und Druckrohre

Für Betrieb und Austausch können passende Druckrohre und Membrangehäuse, Vorfilter, Dichtungen, Endadapter und eine geeignete Antiscalant-Dosierung erforderlich sein.

Antiscalant VITEC 3000 kann bei geeigneter Auslegung eingesetzt werden, um mineralische Ausfällungen in der Umkehrosmoseanlage zu reduzieren.

Wartung und Anlagenprüfung

Bei kleinen Umkehrosmoseanlagen, Leistungsabfall, steigender Leitfähigkeit oder erhöhtem Differenzdruck kann eine Wartung der Umkehrosmoseanlage sinnvoll sein. Dabei können Druckrohre, Dichtungen, Betriebsdaten, Vorbehandlung und Membranzustand geprüft werden.

Die Membrane sollte immer im Zusammenhang mit der gesamten Umkehrosmoseanlage betrachtet werden. Dazu gehören Vorbehandlung, Druckrohre, Hochdruckpumpe, Antiscalant-Dosierung, Spülung, Reinigung, Mess- und Regeltechnik sowie Entsorgung des Konzentrats.

Angaben für eine technische Prüfung

Für die Prüfung, ob die XLE PRO-2540 zur Anlage passt, sind folgende Angaben hilfreich:

• vorhandener Membrantyp

• vorhandenes Druckrohr und Druckstufe

• Anzahl der Membranelemente

• Rohwasseranalyse

• Leitfähigkeit bzw. Salzgehalt im Zulauf

• gewünschte Permeatleistung

• gewünschte Permeatqualität

• Trübung und SDI

• Betriebsdruck

• Zulauftemperatur

• Recovery bzw. Ausbeute

• vorhandene Vorbehandlung

• vorhandene Antiscalant-Dosierung

• Differenzdruck über Druckrohr oder Element

• aktuelle Permeatleistung und Permeatleitfähigkeit

• bisherige Reinigungsintervalle

• Grund für den Membrantausch

• Fotos von Typenschild, Druckrohr und vorhandener Membrane

Ohne diese Angaben lässt sich nicht sicher beurteilen, ob die Membrane als Ersatz oder für eine neue Auslegung geeignet ist.


Häufige Fragen zur DuPont FilmTec XLE PRO-2540

Wofür wird die XLE PRO-2540 eingesetzt?

Die XLE PRO-2540 wird in kleinen gewerblichen und technischen Umkehrosmoseanlagen mit 2540-Druckrohren eingesetzt. Typische Anwendungen sind Stadtwasser, leichtes Brackwasser, technische Permeaterzeugung und Vorbehandlung für VE-Wasser.

Ist die XLE PRO-2540 eine Niederdruckmembrane?

Ja. Die XLE PRO-2540 ist auf niedrigen Betriebsdruck und energieeffizienten Betrieb in geeigneten Umkehrosmoseanlagen ausgelegt.

Ist die XLE PRO-2540 eine Seewassermembrane?

Nein. Für Seewasser oder hohe Salzfrachten ist eine Seewassermembrane wie die DuPont FilmTec SW30-2540 zu prüfen.

Was ist der Unterschied zur BW30 PRO-2540?

Die BW30 PRO-2540 ist stärker auf hohe Salzrückhaltung in kleiner Baugröße ausgelegt. Die XLE PRO-2540 ist stärker auf niedrigen Betriebsdruck und energieeffizienten Betrieb ausgerichtet.

Was ist der Unterschied zur XLE PRO-4040?

Die XLE PRO-4040 ist die größere 4"-Ausführung für 4040-Druckrohre. Die XLE PRO-2540 ist kleiner und für 2540-Druckrohre vorgesehen.

Was ist der Unterschied zur LC LE PRO-4040?

Die LC LE PRO-4040 ist eine 4"-Low-Energy-Membrane für 4040-Druckrohre. Die XLE PRO-2540 ist die kleinere Niederdruckmembrane für 2540-Druckrohre.

Ist die XLE PRO-2540 eine Nanofiltrationsmembrane?

Nein. Die XLE PRO-2540 ist eine Umkehrosmosemembrane. Für selektive Teilentsalzung ist eine Nanofiltrationsmembrane zu prüfen.

Welche Permeatleistung hat die XLE PRO-2540?

Die Permeatleistung beträgt 1.200 gpd bzw. 4,5 m³/Tag. Der tatsächliche Wert im Betrieb hängt von Druck, Temperatur, Rohwasserqualität, Recovery, Verschmutzungszustand und Anlagenhydraulik ab.

Welche Salzrückhaltung erreicht die XLE PRO-2540?

Die Salzrückhaltung beträgt 99,0 %. Im Anlagenbetrieb kann der Wert je nach Wasserqualität, Druck, Temperatur und Betriebsweise abweichen.

Wann sollte die Membrane gereinigt oder ersetzt werden?

Hinweise sind sinkende Permeatleistung, steigender Differenzdruck oder steigende Permeatleitfähigkeit. Vor dem Austausch sollte geprüft werden, ob Fouling, Scaling, Biofouling oder chemische Schädigung die Ursache ist.
