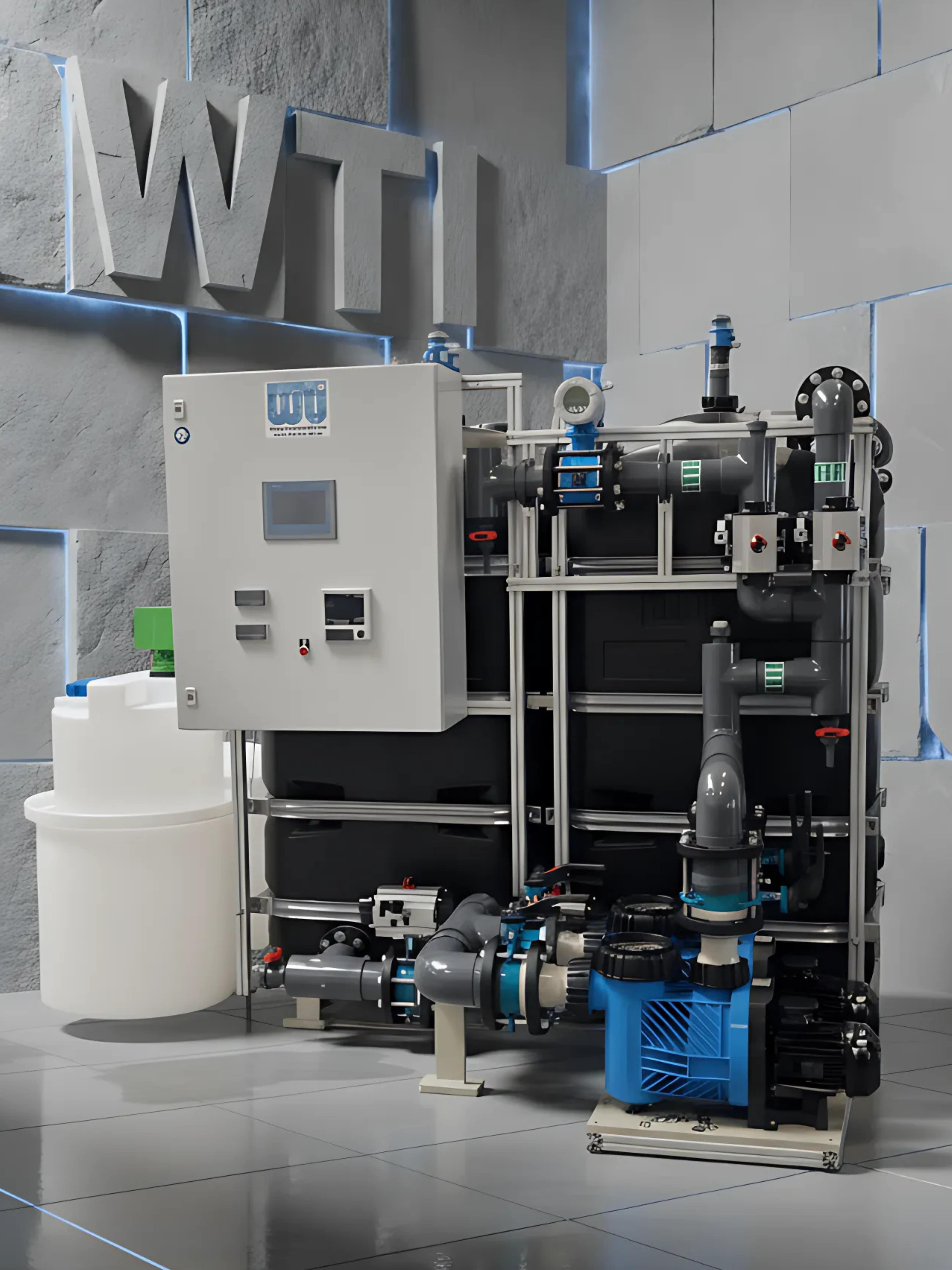

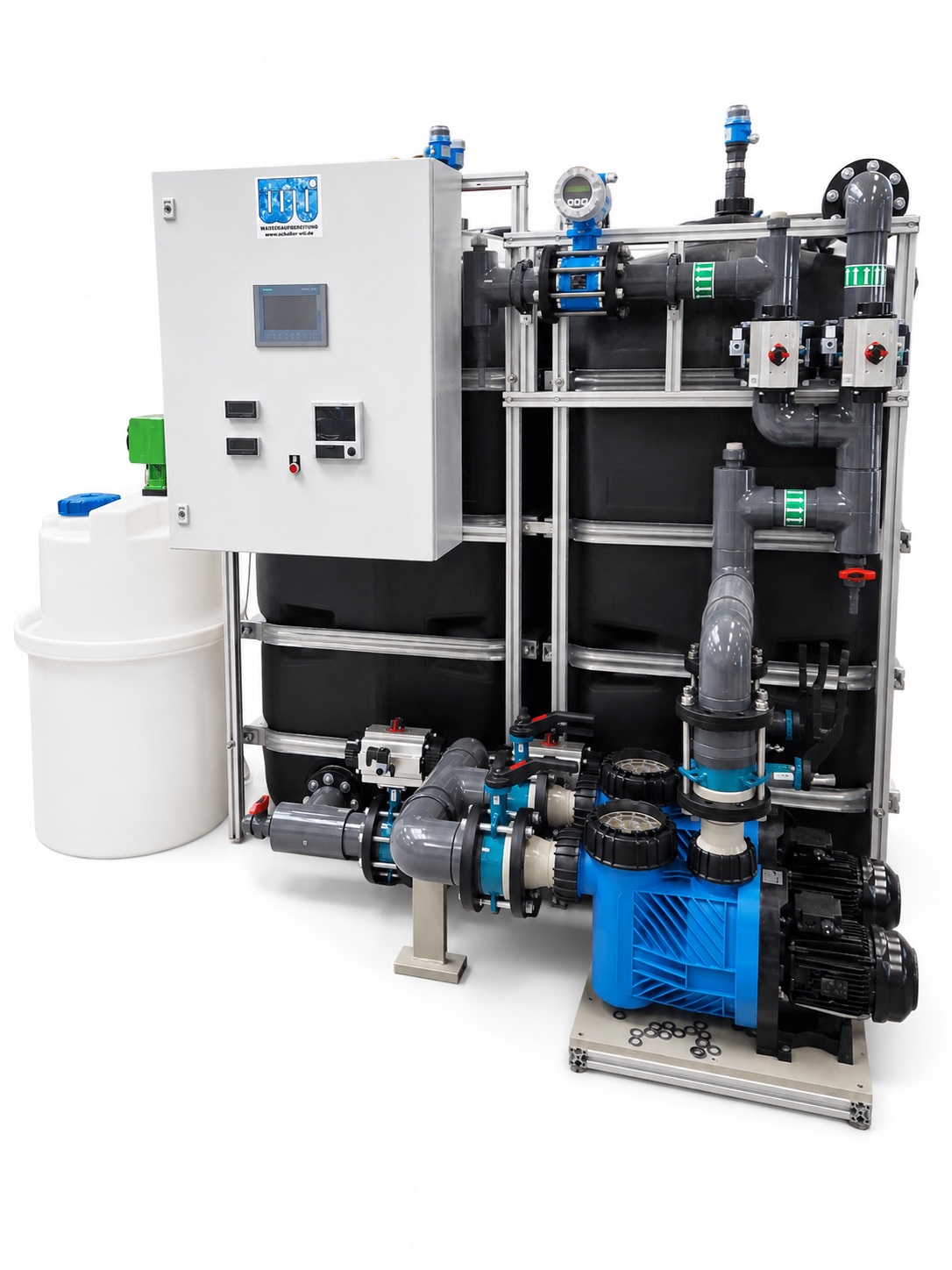

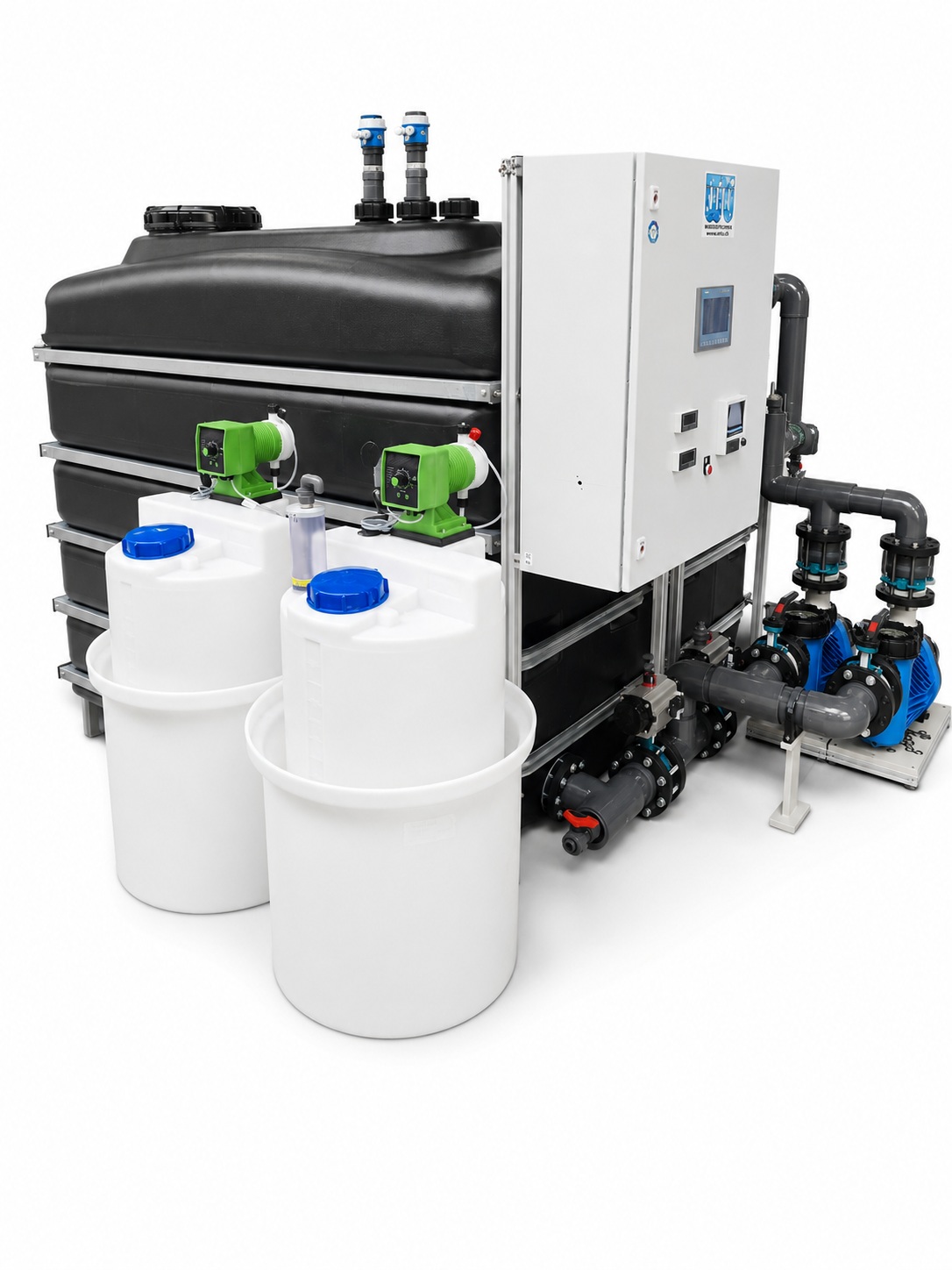

Chargen Neutralisationsanlage für max. 8.000 l/h - für saure und alkalische Abwässer

Art.Nr.: NA-8000-SPS

« Zurück

EUR 65.450,00
Preis netto: EUR 55.000,00

inkl. 19 % USt

  • Lieferzeit auf Anfrage
  • Gewicht 850 kg


Zahlungsweisen

PayPal Vorkasse Kreditkarten Lastschrift Sofortüberweisung Barzahlung

Bewertung: 0.0 von 5

Produktbeschreibung

Chargen Neutralisationsanlage für max. 8.000 l/h, für saure und alkalische Abwässer

Funktionsbeschreibung Neutralisation

In der Neutralisationsanlage werden die anfallenden sauren und alkalischen Abwässer, vor dem Einleiten in das öffentliche Abwassernetz, neutralisiert. Hierzu wird der pH-Wert mit Salzsäure und Natronlauge abgesenkt, sodass dieser den behördlichen Einleitbedingungen entspricht.

Das Abwasser wird in dem Abwassertank mit 4.000 l gesammelt. Hierdurch wird das anfallende Abwasser immer im Sammeltank vermischt und noch wirtschaftlicher der Neutralisation zur Verfügung gestellt. Zur Neutralisation wird das Abwasser dann vollautomatisch in die Chargen Neutralisationsanlage mit 4.000 Liter gepumpt zur Neutralisation.

Im Regelbetrieb der Neutralisationsanlage beginnt die Anlage automatisch die eingestellten pH-Grenzwerte des Abwassers zu ermitteln und dosiert bei Bedarf Salzsäure oder Natronlauge zu. Ist der pH-Wert nicht innerhalb des eingestellten Grenzwertes, geht die Neutralisationsanlage in Umwälzbetrieb und dosiert solange Salzsäure oder Natronlauge zu, bis der pH-Wert innerhalb der Sollwerte ist. Befindet sich der pH-Wert im Grenzwertbereich, wird vom Umwälzen in Richtung Kanal umgeschaltet. In dieser Kanalleitung befindet sich eine weitere pH-Messung (Endkontrolle), die mit einem digitalen Schreiber verbunden ist. Hier werden die pH-Werte beim Einleiten lückenlos dokumentiert. Sobald der pH-Wert den Anforderungen entspricht, arbeitet die Anlage wieder im Durchlaufbetrieb.

Um eine funktionsfähige Anlage zu gewährleisten, muss immer Salzsäure und Natronlauge im Dosierbehälter vorhanden sein. An der Sauglanze der Dosierpumpe befindet sich ein Schwimmerkontakt, der eine Leermeldung signalisiert und die ANlage stoppt.

Die Anlage kann mit Schwefelsäure oder Salzsäure betrieben werden. Die Dosieranlagen sind nach WHG zugelassen und haben jeweils eine Schutzwanne. An der Salzsäure Dosierstation befindet sich ein Absorber der die Anlage und umliegende Anlagenteile vor austretenden Gasen schüzt.


Steuerung der Neutralisationsanlage

Die Schritte: Regeln und Durchlaufbetrieb werden visuell auf dem Anlagenbild des Touch-Panels angezeigt, auch die Überschreitung bzw. Unterschreitung des pH-Werts der Neutralisationsanlage. Alle Parameter und Grenzwerte werden über diese Visualisierung eingestellt. Alle Pumpen und Ventile können auch im Hand-Modus bedient werden. Gesteuert wird die Anlage über eine moderne S7-1200 SPS Steuerung.

Auslieferung der Neutralisationsanlage

Die Neutralisation wird komplett montiert, verkabelt und getestet angeliefert. Zur Einbringung können die Komponenten auch teilweise demontiert werden. Die Montage und Inbetriebnahme können wir auf Wunsch durch unserere Servicetechniker durchführen lassen.


Lieferumfang der Neutralisationsanlage

Anzahl Beschreibung
1 PE-HD Rechteck Behälter 4.000 Liter als Sammelbehälter
Der Kunststoff-Behälter wird aus hochwertigem Polyethylen mit verzinkten Rohrbandagen hergestellt.
Anschlüsse Behälter:
- oberer Dom 400 mm
- 3x obere Verschraubung 2“
- Entleerung DN80 Flanschanschluss
- Gesamthöhe 1.950 mm / Breite 995 mm / Länge 2.430 mm
1 PE-HD Rechteck Behälter 4.000 Liter als Neutralisationsbehälter
Der Kunststoff-Behälter wird aus hochwertigem Polyethylen mit verzinkten Rohrbandagen hergestellt.
Anschlüsse Behälter:
- oberer Dom 400 mm
- 3x obere Verschraubung 2“
- Entleerung DN80 Flanschanschluss
- Gesamthöhe 1.950 mm / Breite 995 mm / Länge 2.430 mm
2 Niveaumessung Kapazitive Stabsonde von Endress & Hauser für Neutralisationsbehälter und Sammelbehälter
Liquicap FMI21
2 Max Sonde Kapazitive Stabsonde von Endress & Hauser für Neutralisationsbehälter und Sammelbehälter
Liquipoint FTW31
2 Dosierbehälter 200 Liter nach WHG für HCL und NaOH Inkl. Schutzwanne
Behälter aus PE für Chemikalien geeignet und nach WHG zugelassen
Mit Schraubdeckel 140 mm
1 HCL Abluftwäscher für Dosierbehälter
Die Absorptionsgefäße dienen zur Neutralisation der Abluft bzw. Abgasen, die beim Befüllen
von Chemikalienbehältern entsprechender Medien entstehen.
2 Dosierpumpe 30 l/h, für HCl und NaOH Inkl. Impfventil und Sauglanze mit Leer Meldung
2 pH Messung mit Messumformer für Schaltschrank Fronteinbau, als Regelsonde und Endkontrolle
Hersteller Endress & Hauser CPS11/CM444
1 Temperaturmessung zur Erfassung der Abwassertemperatur
Hersteller Endress & Hauser TMR31
1 Schreiber digital Ecograph T RSG35 zugelassen vom Abwasseramt
Messumformer für Schaltschrank Fronteinbau
Hersteller Endress & Hauser
1 Promag D10 DN80 zur Erfassung der neutralisierten Abwassermenge
DN40 mit Falcon Impulsmodul 100Liter/Kontakt
2 Umwälzpumpe und Förderpumpe, Redundante Ausführung
30 m³/h bei 1,2 bar, Chemikalienbeständig
1 Rohre und Fittings innerhalb der Anlage
(PN16) PVC-U Rohre
DN ≤50: Verschraubung GF
DN ≥65: Flansche EN1092 PN10
4 Automatik-Klappen und Magnetventile DN80/DN100
div. Absperrarmaturen, Rückschlagventile und Probenahmestellen
1 Rahmen für die Aufnahme der Ventilautomatik und Schaltschrank
Mit höhenverstellbaren Füßen aus Alu Nutenprofil
1 Schaltschrank mit Visualisierung auf KTP700 und SPS Steuerung S7-1200
1 Software für SPS und Visualisierung
1 Dokumentation




Technische Daten der Neutralisationsanlage

Leistung der Anlage max. 8.000 l/h
*abhängig vom pH-Wert und der Abwasserkonzentration
Abwassers sauer / alkalisch
Temperatur                            max. 40 °C
Förderhöhe zum Kanal max. 12 m
Inhalt Sammeltank 4.000 Liter
Inhalt Neutralisation 4.000 Liter
Verrohrungsmaterial PVC-U
Hauptnennweite DN80
Leistung Umwälzpumpe 30 m³/h
Leistung Dosierpumpen 30 l/h
Anzahl Dosierpumpen 2
Dosierbehälter Inhalt  200 LIter
Auffangbehälter Dosierbehälter 200 Liter
Anzahl Dosierbehälter 2
pH Messung Endress & Hauser, Memosens
Temperaturmessung Endress & Hauser
Abwasserzählung Kapazitiv Promag, Endress & Hauser
pH Schreiber Endress & Hauser, Ecograph
Automatik-Klappen Gemü
Armaturen Georg Fischer, PVC-U PN16
Rahmengestell

Aluminium Nutenprofil in Leichtbauweise, mit höhenverstellbaren Stellfüßen

SPS Steuerung Siemens, S7-1200, CPU 1214C
Touch Panel Siemens, KTP700
Programmierung S7 nicht geschützt
Aufstellmaße ca. H: 2.200 mm / L: 2.500 mm / B: 3.500 mm
Elektrischer Anschluss 400 V/16 A
Beschriftung Wasserfeste Schildträger
Dokumentation

Bedienungsanleitung
CE Konformitätsbescheinigung
Datenblätter
E-Plan

In Digitaler Form
Auslieferung Betriebsbereit
