Chargen Neutralisationsanlage für max. 2.000 l/h, für saure und alkalische Abwässer

Funktionsbeschreibung Neutralisation

In der Neutralisationsanlage werden die anfallenden sauren und alkalischen Abwässer, vor dem Einleiten in das öffentliche Abwassernetz, neutralisiert. Hierzu wird der pH-Wert mit Salzsäure und Natronlauge abgesenkt, sodass dieser den behördlichen Einleitbedingungen entspricht.

Das Abwasser wird in dem Abwassertank mit 4.000 l gesammelt. Hierdurch wird das anfallende Abwasser immer im Sammeltank vermischt und noch wirtschaftlicher der Neutralisation zur Verfügung gestellt. Zur Neutralisation wird das Abwasser dann vollautomatisch in die Neutralisationsanlage mit 1.000 Liter gepumpt zur Neutralisation.

Im Regelbetrieb der Neutralisationsanlage beginnt die Anlage automatisch die eingestellten pH-Grenzwerte des Abwassers zu ermitteln und dosiert bei Bedarf Salzsäure oder Natronlauge zu. Ist der pH-Wert nicht innerhalb des eingestellten Grenzwertes, geht die Neutralisationsanlage in Umwälzbetrieb und dosiert solange Salzsäure oder Natronlauge zu, bis der pH-Wert innerhalb der Sollwerte ist. Befindet sich der pH-Wert im Grenzwertbereich, wird vom Umwälzen in Richtung Kanal umgeschaltet. In dieser Kanalleitung befindet sich eine weitere pH-Messung (Endkontrolle), die mit einem digitalen Schreiber verbunden ist. Hier werden die pH-Werte beim Einleiten lückenlos dokumentiert. Sobald der pH-Wert den Anforderungen entspricht, arbeitet die Anlage wieder im Durchlaufbetrieb.

Um eine funktionsfähige Anlage zu gewährleisten, muss immer Salzsäure und Natronlauge im Dosierbehälter vorhanden sein. An der Sauglanze der Dosierpumpe befindet sich ein Schwimmerkontakt, der eine Leermeldung signalisiert und die ANlage stoppt.

Die Anlage kann mit Schwefelsäure oder Salzsäure betrieben werden. Die Dosieranlagen sind nach WHG zugelassen und haben jeweils eine Schutzwanne. An der Salzsäure Dosierstation befindet sich ein Absorber der die Anlage und umliegende Anlagenteile vor austretenden Gasen schüzt.

Steuerung der Neutralisationsanlage

Die Schritte: Regeln und Durchlaufbetrieb werden visuell auf dem Anlagenbild des Touch-Panels angezeigt, auch die Überschreitung bzw. Unterschreitung des pH-Werts der Neutralisationsanlage. Alle Parameter und Grenzwerte werden über diese Visualisierung eingestellt. Alle Pumpen und Ventile können auch im Hand-Modus bedient werden. Gesteuert wird die Anlage über eine moderne S7-1200 SPS Steuerung.

Auslieferung der Neutralisationsanlage

Die Neutralisation wird komplett montiert, verkabelt und getestet angeliefert. Zur Einbringung können die Komponenten auch teilweise demontiert werden. Die Montage und Inbetriebnahme können wir auf Wunsch durch unserere Servicetechniker durchführen lassen.

Lieferumfang der Neutralisationsanlage

Anzahl	Beschreibung

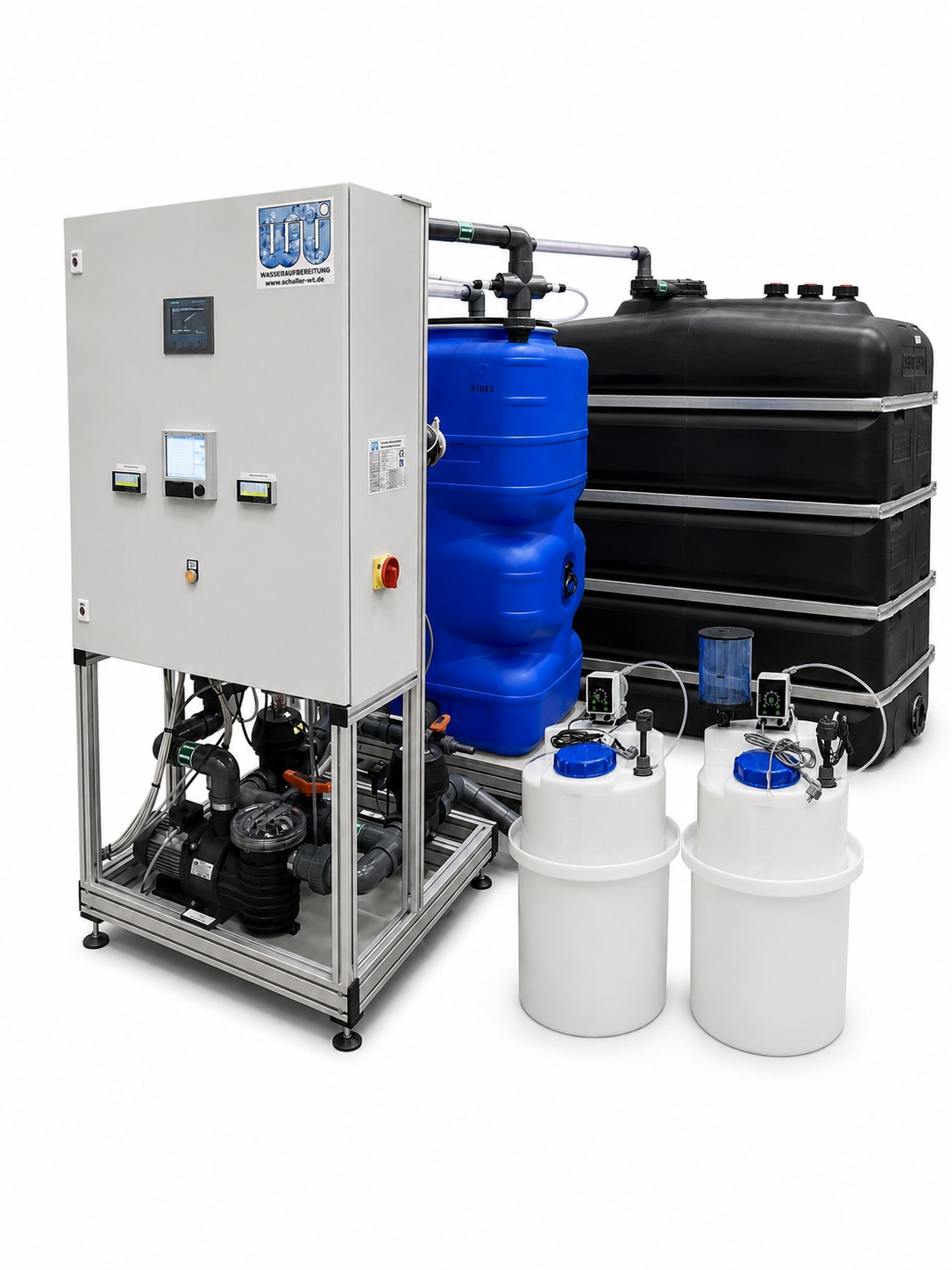

1	PE-HD Rechteck Behälter 4.000 Liter als Sammelbehälter Der Kunststoff-Behälter wird aus hochwertigem Polyethylen mit verzinkten Rohrbandagen hergestellt. Anschlüsse Behälter: - oberer Dom 400 mm - 3x obere Verschraubung 2“ - Entleerung DN80 Flanschanschluss - Gesamthöhe 1.950 mm / Breite 995 mm / Länge 2.430 mm

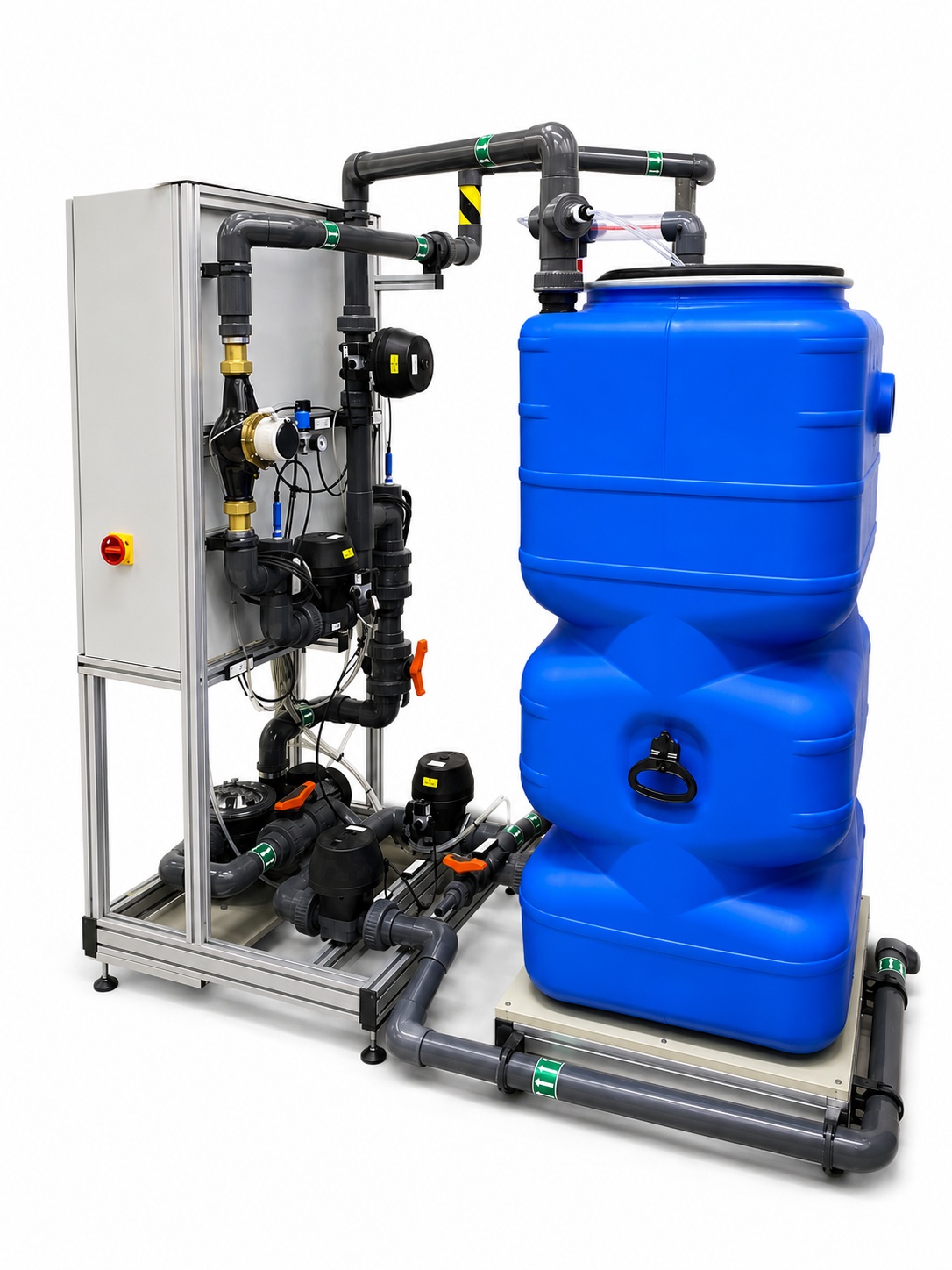

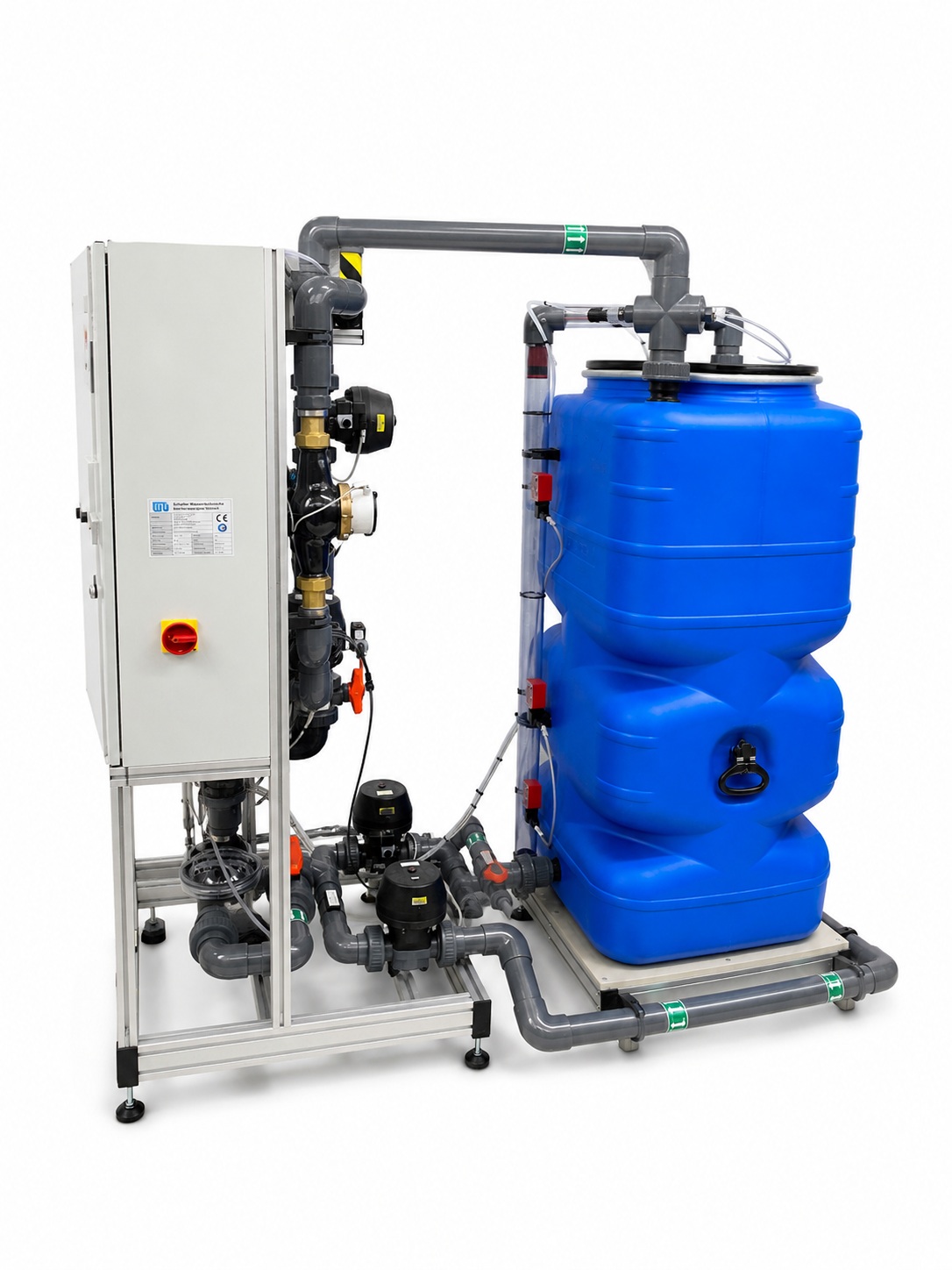

1	PE-HD Rechteck Behälter 1.000 Liter als Neutralisationsbehälter Der Kunststoff-Behälter wird aus hochwertigem Polyethylen hergestellt. Anschlüsse Behälter: - oberer Dom 240 mm - 2x obere Verschraubung 2“ - Entleerung DN80 Flanschanschluss - Gesamthöhe 2.000 mm / Breite 780 mm / Länge 780 mm
2	Niveaumessung Schwimmerprinzip mit außenliegender Anzeige für Neutralisationsbehälter und Sammelbehälter mit 3 Grenzwertschalter

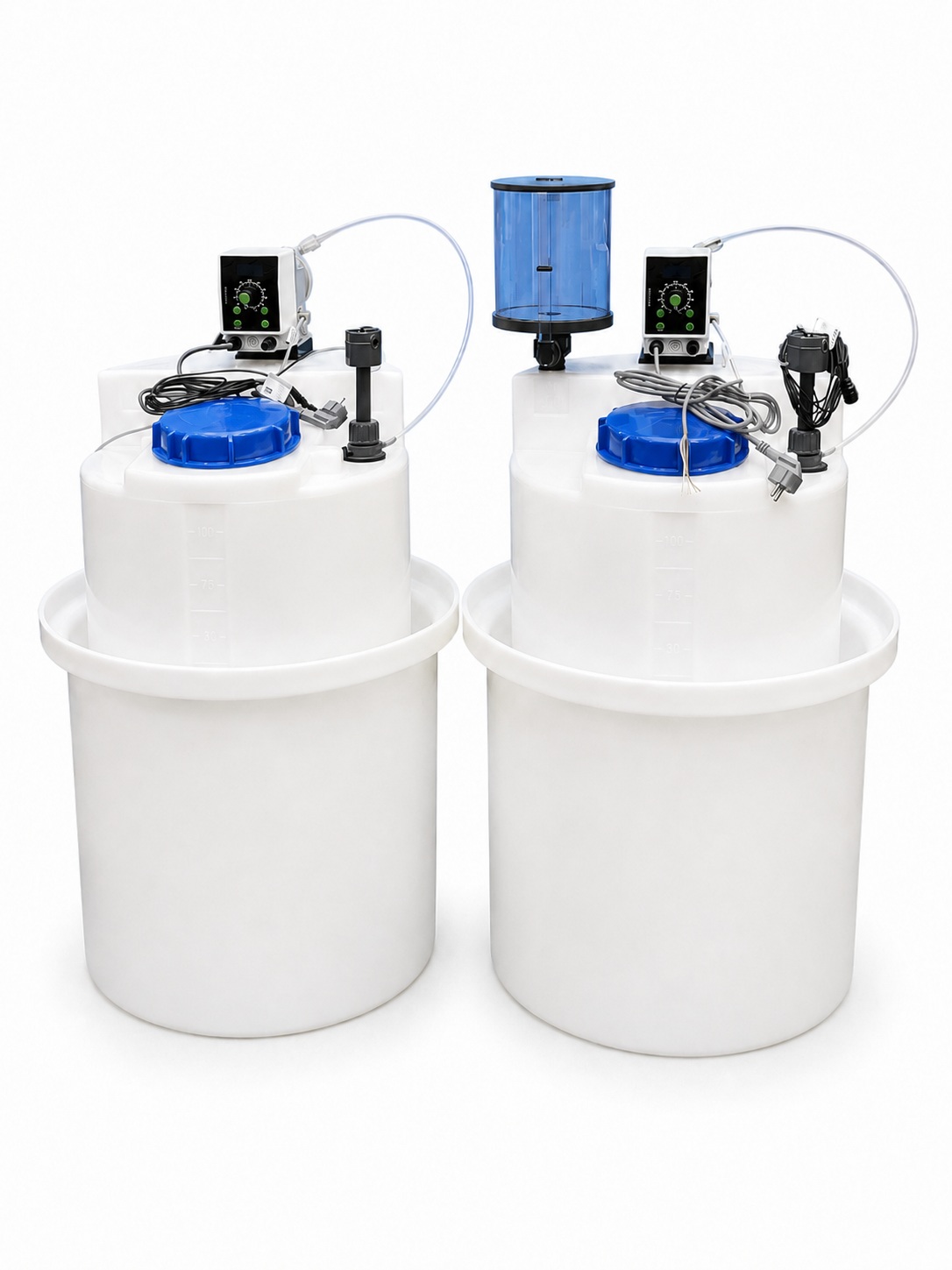

2	Dosierbehälter 100 Liter nach WHG für HCL und NaOH Inkl. Schutzwanne Behälter aus PE für Chemikalien geeignet und nach WHG zugelassen Mit Schraubdeckel 140 mm
1	HCL Abluftwäscher für Dosierbehälter Die Absorptionsgefäße dienen zur Neutralisation der Abluft bzw. Abgasen, die beim Befüllen von Chemikalienbehältern entsprechender Medien entstehen.
2	Dosierpumpe 30 l/h, für HCl und NaOH Inkl. Impfventil und Sauglanze
2	pH Messung mit Messumformer für Schaltschrank Fronteinbau Hersteller Endress & Hauser
1	Schreiber digital Ecograph T RSG35 zugelassen vom Abwasseramt Messumformer für Schaltschrank Fronteinbau Hersteller Endress & Hauser
1	Kontaktwasserzähler zur Erfassung der neutralisierten Abwassermenge DN40 mit Falcon Impulsmodul 100Liter/Kontakt
1	Umwälzpumpe und Förderpumpe 15 m³/h bei 1,2 bar, Chemikalienbeständig
1	Rohre und Fittings innerhalb der Anlage (PN16) PVC-U Rohre DN ≤50: Verschraubung GF DN ≥65: Flansche EN1092 PN10
4	Automatik-Membranventile und Magnetventile DN50
div.	Absperrarmaturen, Rückschlagventile und Probenahmestellen
1	Rahmen für die Aufnahme der Ventilautomatik und Schaltschrank Mit höhenverstellbaren Füßen aus Alu Nutenprofil
1	Schaltschrank mit Visualisierung auf KTP700 und SPS Steuerung S7-1200
1	Software für SPS und Visualisierung
1	Dokumentation

Technische Daten der Neutralisationsanlage

Leistung der Anlage	max. 2.000 l/h *abhängig vom pH-Wert und der Abwasserkonzentration
Abwassers	sauer / alkalisch
Temperatur	max. 40 °C
Förderhöhe zum Kanal	max. 10 m
Inhalt Sammeltank	4.000 Liter
Inhalt Neutralisation	1.000 Liter
Verrohrungsmaterial	PVC-U
Hauptnennweite	DN50
Leistung Umwälzpumpe	15 m³/h
Leistung Dosierpumpen	30 l/h
Anzahl Dosierpumpen	2
Dosierbehälter Inhalt	100 LIter
Auffangbehälter Dosierbehälter	100 Liter
Anzahl Dosierbehälter	2
pH Messung	Endress & Hauser, Memosens
pH Schreiber	Endress & Hauser, Ecograph
Automatik-Membranventil	Gemü
Rahmengestell	Aluminium Nutenprofil in Leichtbauweise, mit höhenverstellbaren Stellfüßen
SPS Steuerung	Siemens, S7-1200, CPU 1214C
Touch Panel	Siemens, KTP700
Programmierung	S7 nicht geschützt
Aufstellmaße	ca. H: 2.200 mm / L: 2.500 mm / B: 2.500 mm
Elektrischer Anschluss	400 V/16 A
Beschriftung	Wasserfeste Schildträger
Dokumentation	Bedienungsanleitung CE Konformitätsbescheinigung Datenblätter E-Plan In Digitaler Form
Auslieferung	Betriebsbereit
