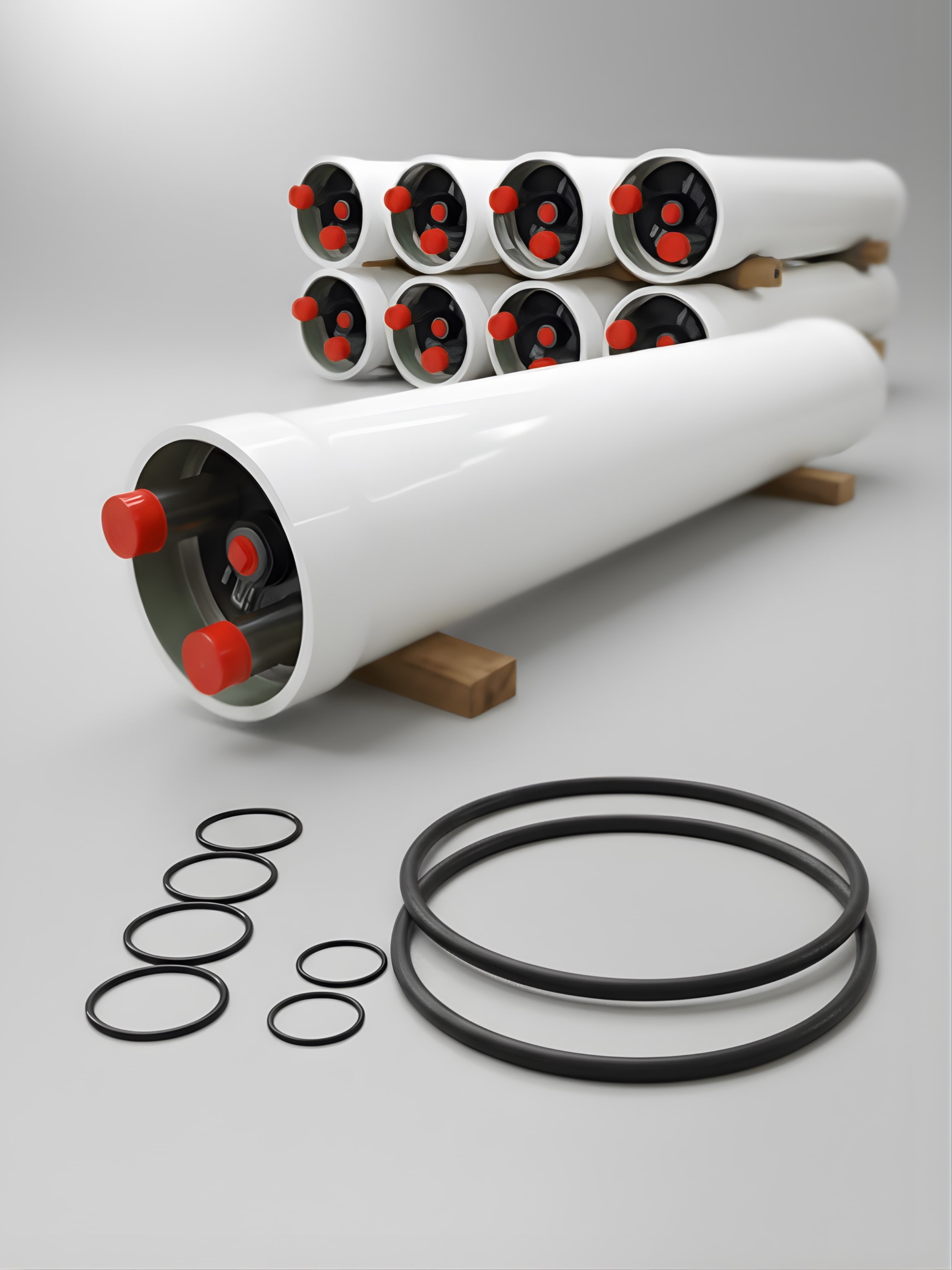

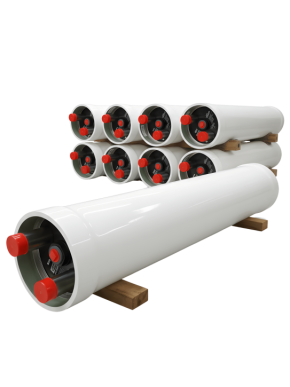

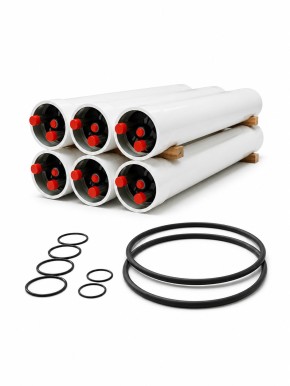

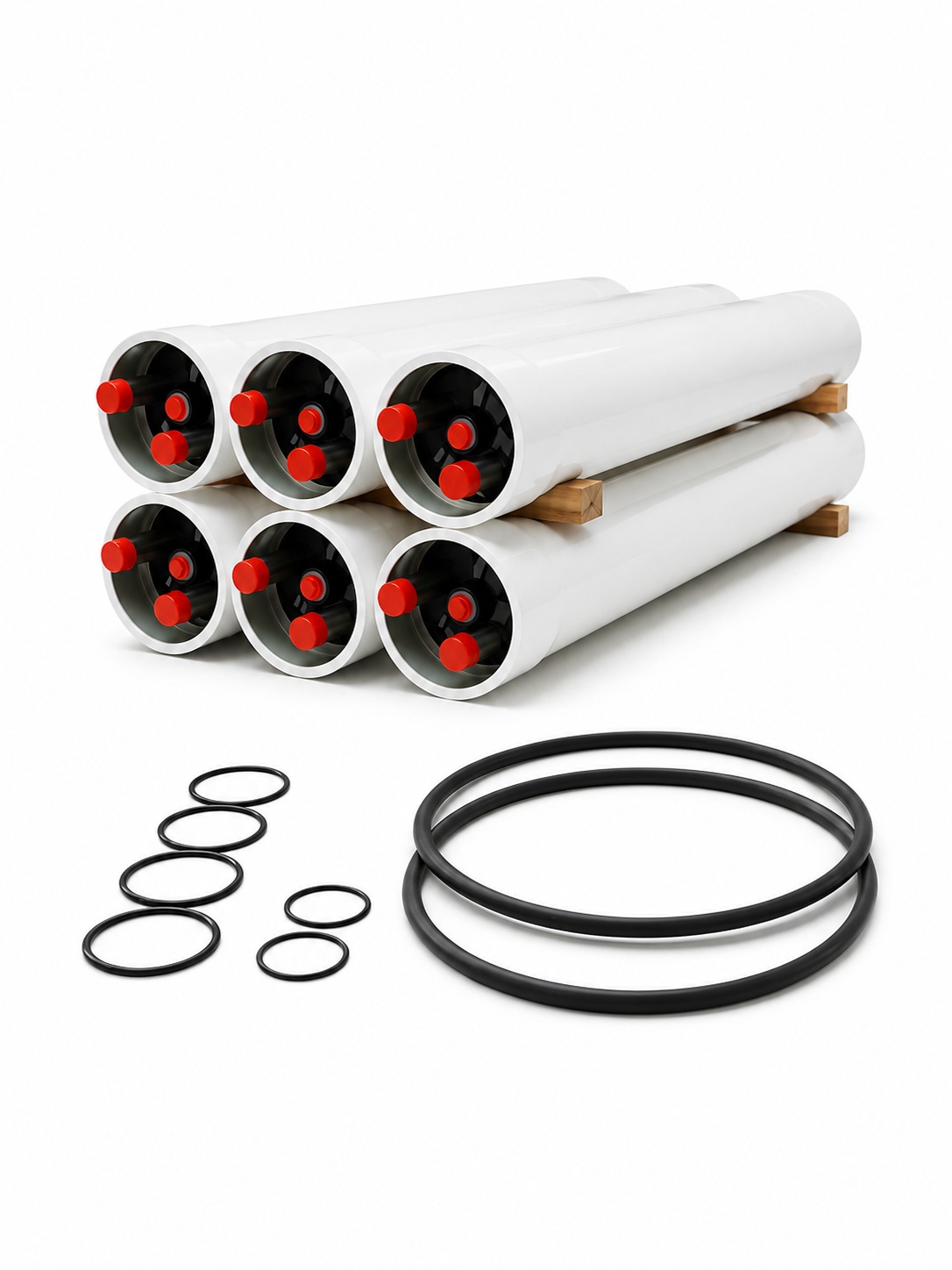

Dichtsatz / O-Ring-Set
für Codeline 80E30 Druckrohr

Dichtsatz / O-Ring-Set für Codeline 80E30 Druckrohr

Der Dichtsatz für Codeline 80E30 Druckrohre ist ein Ersatzteilset für die Abdichtung passender Codeline-Membrangehäuse der 80E30-Baureihe. Er wird verwendet, wenn Dichtungen bei Wartung, Membranwechsel, Undichtigkeit oder vorbeugender Instandhaltung erneuert werden sollen.

Das Set ist für Codeline 80E30 Druckrohre vorgesehen, wie sie bei 8040-Membranelementen in Umkehrosmoseanlagen, Nanofiltrationsanlagen und technischen Membrananlagen eingesetzt werden. Entscheidend ist, dass Druckrohrtyp, Endplattenausführung und Dichtungssitz zur vorhandenen Anlage passen.

O-Ring-Set für Codeline 80E30 Membrangehäuse

Funktion und Einsatzbereich

In einem Druckrohr übernehmen O-Ringe und Dichtungen die Abdichtung zwischen Druckrohr, Endplatte, Permeatanschluss und interner Membranführung. Sie verhindern Leckagen und unerwünschte Bypassströmungen innerhalb des Membrangehäuses.

Bei Wartungsarbeiten oder beim Austausch von Membranelementen sollten die Dichtungen geprüft werden. Gealterte, beschädigte, verhärtete oder gequetschte O-Ringe können zu Undichtigkeiten, Druckverlusten oder unklaren Betriebsproblemen führen.

Das O-Ring-Set ist deshalb ein typisches Ersatzteil für Servicearbeiten an Codeline 80E30 Druckrohren.

Passend für Codeline 80E30 Druckrohre

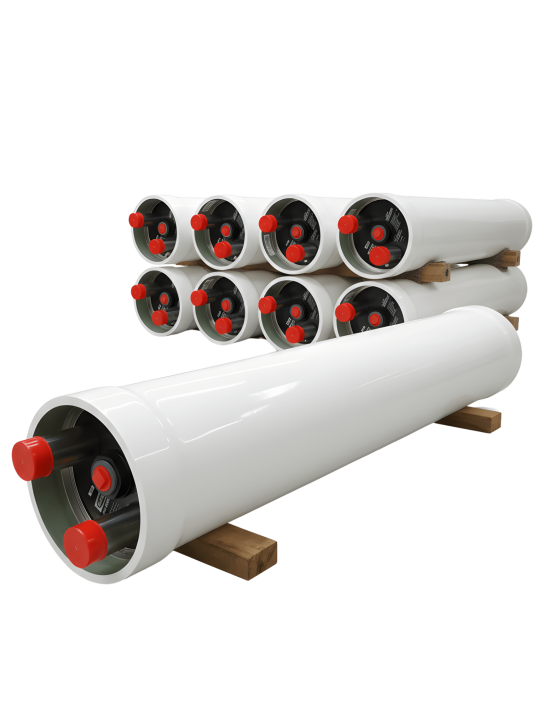

Der Dichtsatz ist für Codeline 80E30 Druckrohre vorgesehen. Diese Druckrohrbaureihe wird für 8040-Membranelemente eingesetzt, zum Beispiel beim Codeline Druckrohr 80E30 für 1 Membranelement.

Vor der Bestellung sollte geprüft werden, ob das vorhandene Druckrohr tatsächlich zur 80E30-Baureihe gehört. Bei anderen Druckrohrgrößen oder Baureihen, zum Beispiel 40E30, sind andere Dichtsätze erforderlich.

Einsatz bei Membranwechsel und Wartung

Beim Ausbau oder Wechsel von Membranelementen werden Endplatten, Adapter und Dichtflächen mechanisch belastet. Es ist deshalb sinnvoll, vorhandene O-Ringe bei dieser Gelegenheit zu prüfen und bei Beschädigung oder Alterung zu ersetzen.

Besonders bei Anlagen mit längerer Betriebszeit, häufigem Membranwechsel, erhöhtem Differenzdruck oder chemischer Reinigung können Dichtungen stärker beansprucht sein.

Einsatz in Membrananlagen

Umkehrosmoseanlagen

In Umkehrosmoseanlagen müssen Druckrohr, Membranelement, Endplatten, Dichtungen und Verrohrung zuverlässig zusammenarbeiten. Eine beschädigte Dichtung kann dazu führen, dass Wasser unkontrolliert austritt oder interne Strömungswege nicht mehr sauber getrennt werden.

Auf unserer Homepage finden Sie weitere Informationen zum Aufbau industrieller Umkehrosmoseanlagen mit Druckerhöhung, Membranstufe, Verrohrung, Steuerung und Prozessüberwachung.

Nanofiltrationsanlagen

Auch in Nanofiltrationsanlagen sind intakte Druckrohrdichtungen wichtig. Je nach Anwendung können Druck, Temperatur, Rohwasserqualität und Reinigungsvorgänge die Dichtungen belasten.

Der Dichtsatz selbst verändert nicht die Trennleistung der Membran. Er dient ausschließlich der Abdichtung des passenden Druckrohrs.

Reinigung und Betrieb

Bei verschmutzten oder leistungsschwachen Membranen können passende Umkehrosmose Membranreiniger geprüft werden. Bei Scaling-Risiko kann eine Antiscalant Dosierung je nach Rohwasserqualität sinnvoll sein.

Dichtungen sollten nach chemischer Reinigung, längerer Betriebszeit oder wiederholtem Öffnen des Druckrohrs besonders sorgfältig kontrolliert werden.

Technische Daten

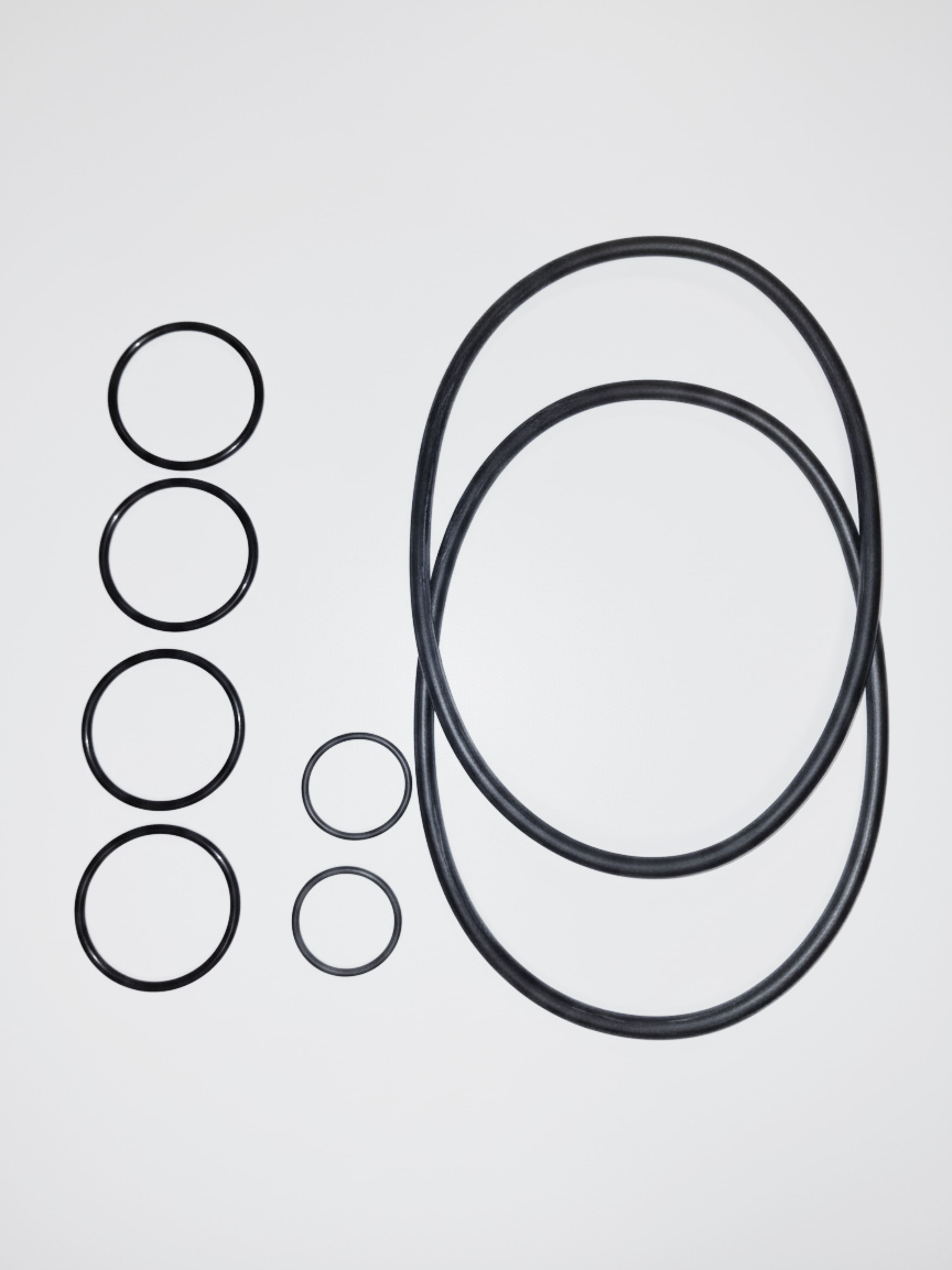

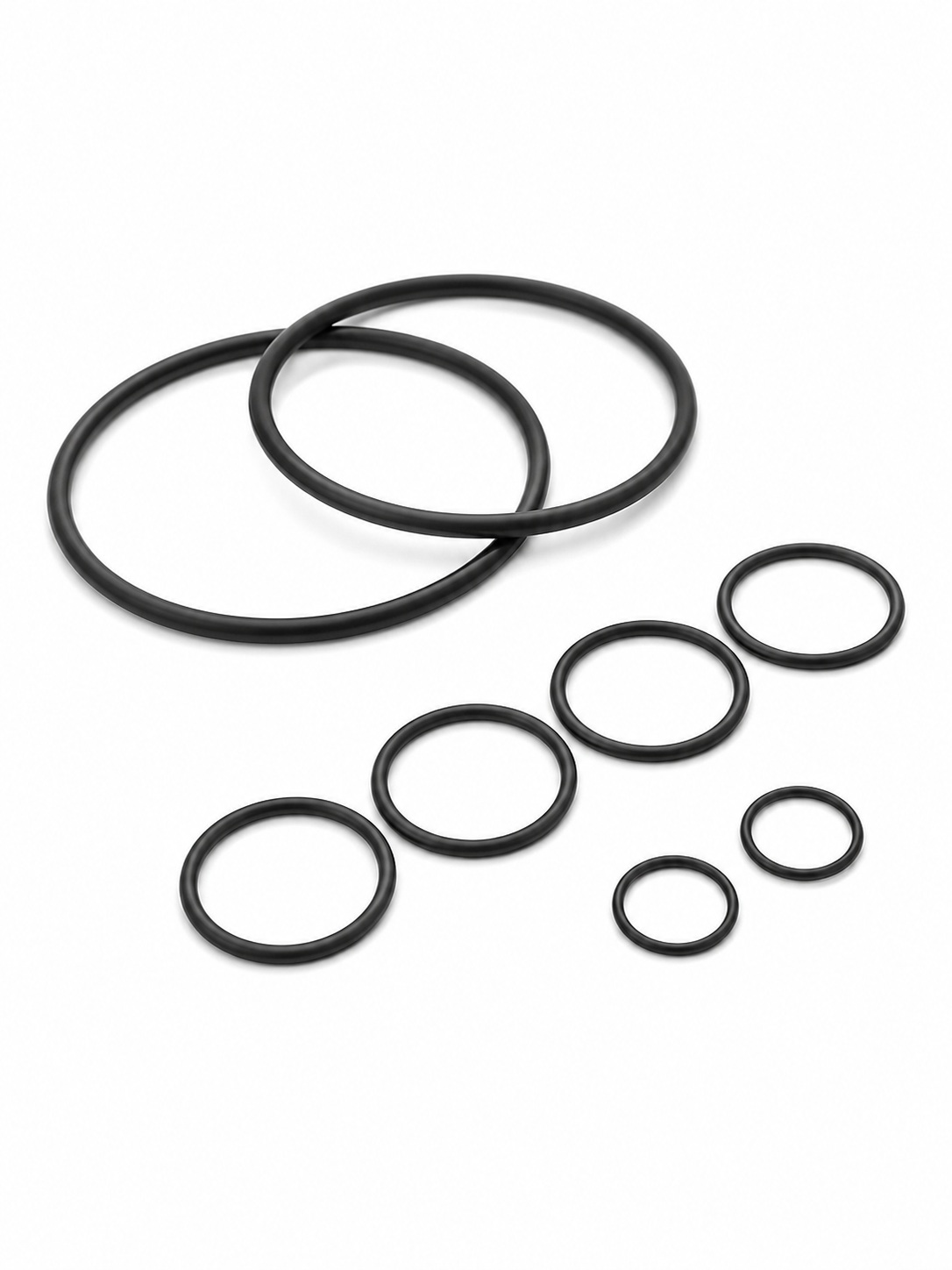

Lieferumfang

Zum Lieferumfang gehören:

• 2 × CR 96000
• 4 × 45312
• 2 × 52245

Vor dem Einbau sollten O-Ringe, Dichtflächen, Endplatten und Anschlussbereiche auf Beschädigungen, Ablagerungen und Verformungen geprüft werden.

Worauf Sie bei der Auswahl achten sollten

Entscheidend ist die richtige Zuordnung zum vorhandenen Druckrohrtyp. Dieses Set ist für Codeline 80E30 Druckrohre vorgesehen. Für andere Druckrohrbaureihen, Druckrohrgrößen oder Hersteller darf der Dichtsatz nicht ohne Prüfung verwendet werden.

Bei Ersatzteilbestellungen sind Fotos des Druckrohrs, der Endplatte, des Typenschilds und der vorhandenen Dichtungen hilfreich. Wenn die Dichtungen ausgebaut wurden, sollten auch deren Position und Einbaulage dokumentiert werden.

Einbauhinweise

Beim Einbau müssen Dichtflächen sauber, frei von Fremdkörpern und unbeschädigt sein. O-Ringe dürfen nicht verdreht, gequetscht oder über scharfe Kanten gezogen werden.

Die Montage sollte entsprechend der Druckrohr- und Anlagenvorgaben erfolgen. Nach dem Einbau ist eine kontrollierte Druckprüfung beziehungsweise Inbetriebnahme sinnvoll, um Undichtigkeiten frühzeitig zu erkennen.

Technische Auslegung

Die Auswahl von Dichtsätzen sollte nicht isoliert von Druckrohr, Endplatten und Membranelementen erfolgen. Für eine zuverlässige Abdichtung müssen Druckrohrbaureihe, O-Ring-Typ, Einbaulage, Betriebsdruck, Temperatur und chemische Belastung zusammenpassen.

Auf unserer Homepage finden Sie unter Berechnung von Umkehrosmoseanlagen weitere Hinweise zu Rohwasserqualität, Ausbeute, Leitfähigkeit, Membranauswahl und Betriebsbedingungen.

Grenzen und Hinweise

Der Dichtsatz behebt nur Probleme, die tatsächlich durch beschädigte oder gealterte Dichtungen verursacht werden. Bei Leckagen können auch beschädigte Endplatten, Risse im Druckrohr, falsche Montage, ungeeignete Adapter, Druckstöße oder beschädigte Membranelemente die Ursache sein.

Bei wiederkehrenden Undichtigkeiten sollte die komplette Einbausituation geprüft werden. Dazu gehören Druckrohrtyp, Endplatten, Anschlussgeometrie, Betriebsdruck, Temperatur, Membransitz und Zustand der Dichtflächen.

Angaben für Rückfragen

Für die technische Prüfung oder Ersatzteilauswahl sind folgende Angaben hilfreich:

• vorhandener Druckrohrtyp und Hersteller
• Foto des Druckrohrs
• Foto der Endplatte und Dichtflächen
• Foto des Typenschilds, falls vorhanden
• Anzahl der Membranelemente pro Druckrohr
• vorhandene O-Ring-Nummern, falls lesbar
• Anwendung: Umkehrosmose, Nanofiltration oder Sonderanwendung
• Fehlerbild, zum Beispiel Undichtigkeit, Druckverlust oder Leckage nach Membranwechsel
• Betriebsdruck der Anlage
• ob nur der Dichtsatz benötigt wird oder der Austausch durch uns erfolgen soll
