Nitratentfernung Pendelanlage
Max. Leistung 1.400 l/h

Nitratentfernung Pendelanlage bis 1.400 l/h

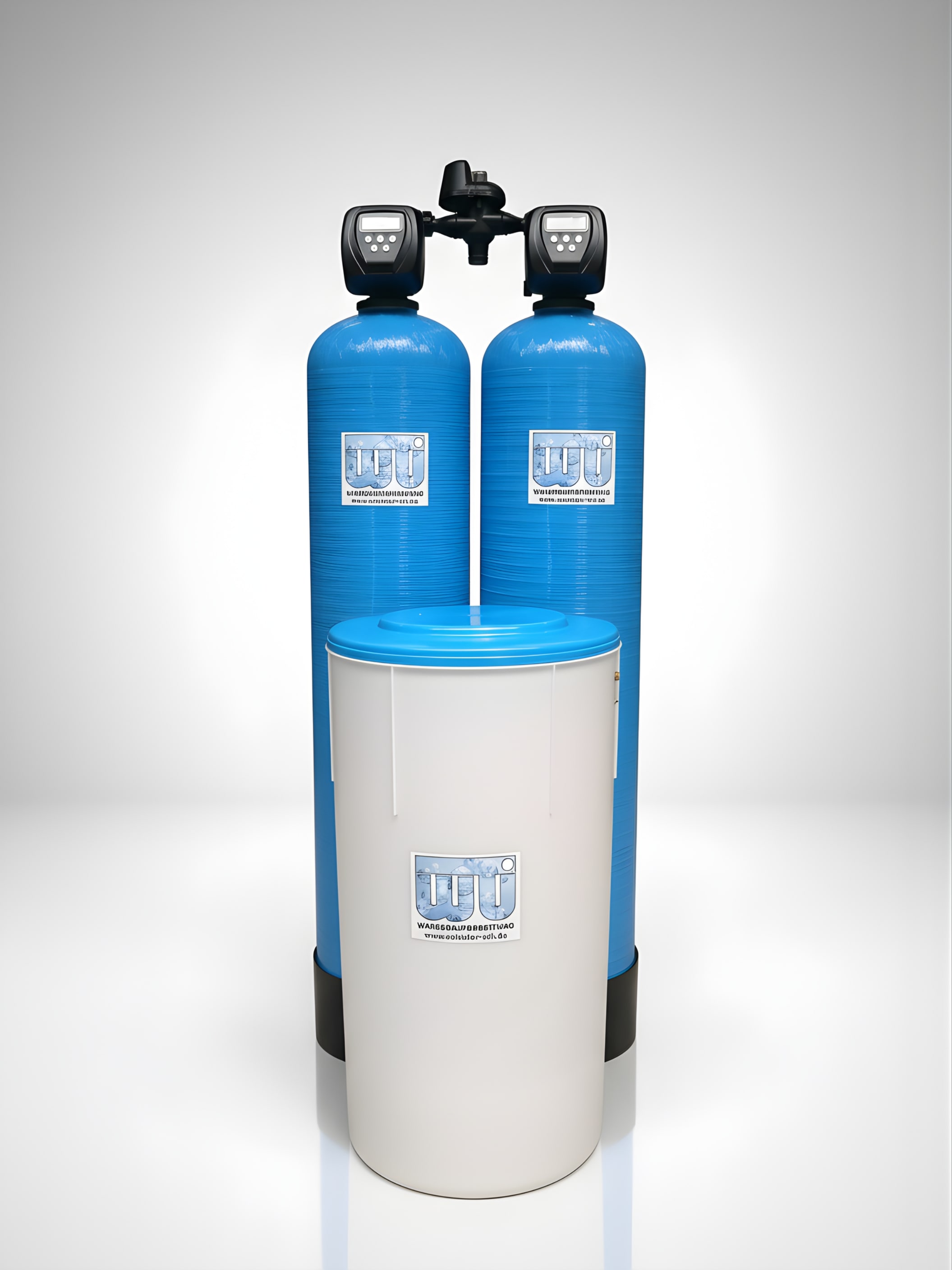

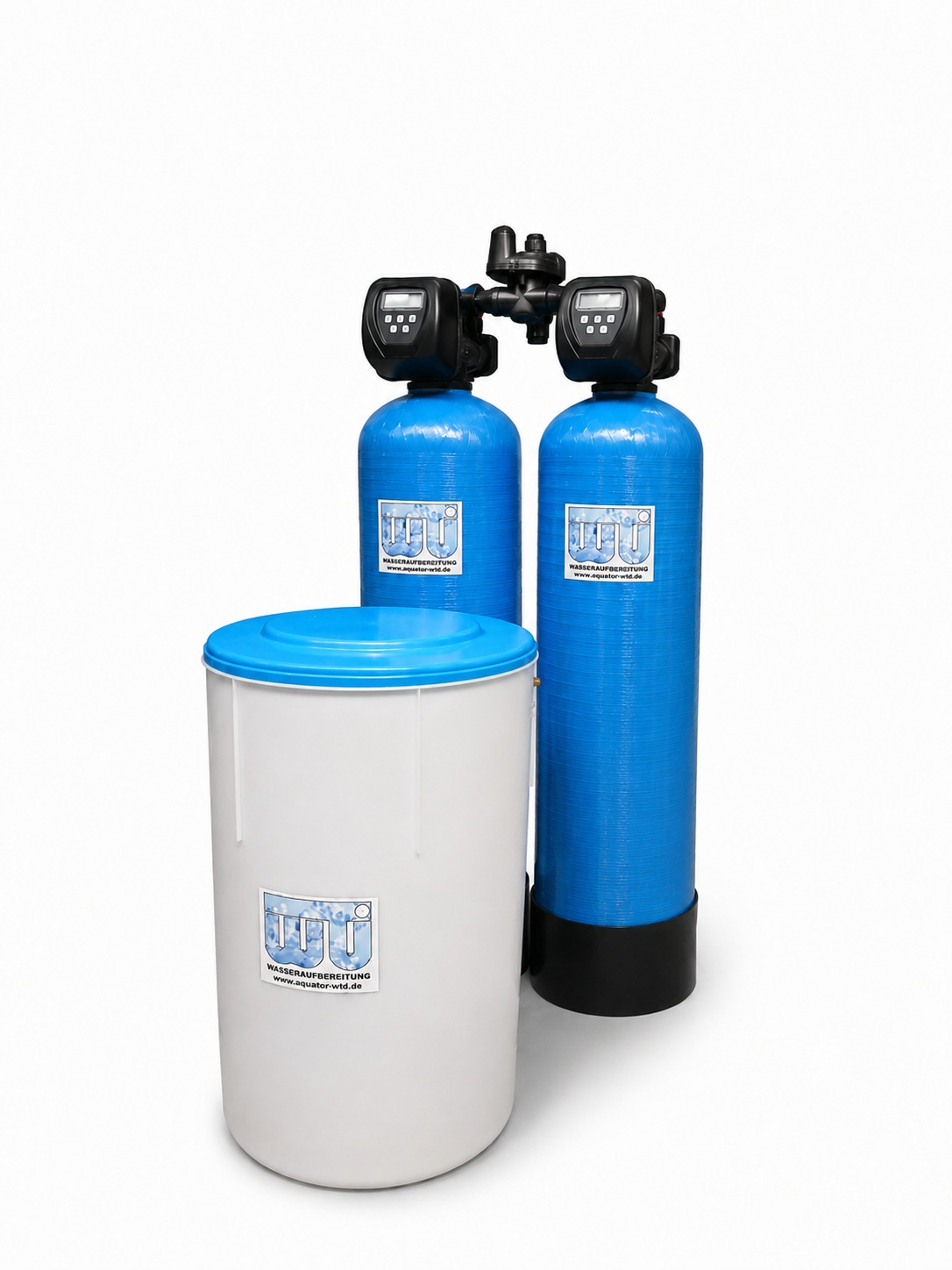

Die Nitratentfernungsanlage DNE 025CL ist eine vollautomatische Pendelanlage zur gezielten Reduzierung erhöhter Nitratwerte in Trink-, Brunnen- und Brauchwasser.

Mit einer maximalen Durchflussleistung von 1.400 l/h eignet sie sich besonders für Anwendungen, bei denen kontinuierlich nitratreduziertes Wasser benötigt wird. Im Gegensatz zu einer Einzelanlage arbeitet die Pendelanlage wechselweise mit zwei Druckbehältern.

Ist die Kapazität des aktuell betriebenen Ionenaustauschers erreicht, schaltet die Anlage automatisch auf den zweiten Behälter um. Der erschöpfte Behälter wird regeneriert und anschließend wieder in Bereitschaft versetzt. Dadurch steht auch während der Regeneration weiterhin aufbereitetes Wasser zur Verfügung.

Vorteile der Pendelanlage

• maximale Durchflussleistung 1.400 l/h

• kontinuierliche Bereitstellung von nitratreduziertem Wasser

• zwei wechselweise arbeitende Ionenaustauscher

• automatische Umschaltung nach Erreichen der Kapazität

• ca. 750 g Nitratkapazität je Regeneration eines Betriebsbehälters

• selektive Nitratentfernung durch Anionenaustausch

• vollautomatische mengengesteuerte Regeneration

• Regeneration mit Natriumchlorid

• einstellbare Verschneidung zur Festlegung des gewünschten Nitrat-Zielwertes

• hohe Betriebssicherheit durch zwei separate Aufbereitungsbehälter

Wie arbeitet die Pendelanlage?

Die beiden Ionenaustauscher arbeiten nicht parallel, sondern wechselweise.

Während ein Druckbehälter das Rohwasser aufbereitet, befindet sich der zweite Behälter in Bereitschaft. Sobald die eingestellte Kapazität des ersten Behälters erreicht ist, übernimmt der zweite Behälter automatisch die Wasseraufbereitung.

Der erschöpfte Ionenaustauscher wird anschließend mit Kochsalzsole regeneriert und steht danach wieder für den nächsten Wechsel zur Verfügung.

Dadurch entsteht ein kontinuierlicher Betrieb:

• Behälter 1 in Betrieb

• Behälter 2 in Bereitschaft

• automatische Umschaltung nach Erreichen der Kapazität

• Behälter 2 übernimmt die Aufbereitung

• Behälter 1 regeneriert

• Behälter 1 geht anschließend wieder in Bereitschaft

Diese Betriebsweise ist besonders sinnvoll, wenn eine Unterbrechung der Nitratentfernung während der Regeneration nicht gewünscht ist.

Selektive Nitratentfernung

Das Rohwasser durchströmt den jeweils aktiven Druckbehälter mit einem speziellen Nitrat-Selektivaustauscher.

Dabei werden Nitrat-Ionen am Harz gebunden und gegen Chlorid-Ionen ausgetauscht. Die Nitratentfernung ist damit ein selektives Anionenaustauschverfahren.

Die Wasserhärte wird dabei nicht gezielt verändert. Calcium und Magnesium werden nicht wie bei einer klassischen Enthärtungsanlage gegen Natrium ausgetauscht.

Nach Erreichen der verfügbaren Austauschkapazität wird das Harz mit einer Natriumchlorid-Sole regeneriert. Das aufgenommene Nitrat wird dabei aus dem Harz verdrängt und mit dem Regenerationswasser abgeführt.

Verschneidung – Nitrat-Zielwert gezielt einstellen

Die Verschneidung hat bei einer Nitratentfernungsanlage eine wichtige Funktion.

Ein einstellbarer Teil des Rohwassers wird mit dem vollständig aufbereiteten Wasser gemischt. Dadurch kann der gewünschte Nitratwert am Ausgang eingestellt werden.

Die Verschneidung dient nicht dazu, eine Enthärtung oder Entsalzung zu beeinflussen. Ziel ist ausschließlich:

• den gewünschten Nitrat-Zielwert einzustellen

• nur die tatsächlich erforderliche Nitratmenge zu entfernen

• die vorhandene Kapazität des Ionenaustauscherharzes möglichst wirtschaftlich zu nutzen

• die Wassermenge zwischen zwei Regenerationen zu erhöhen

Beispiel für die Verschneidung

Angenommen, das Rohwasser enthält:

• 75 mg/l Nitrat

Die Kapazität eines Betriebsbehälters beträgt:

• ca. 750 g Nitrat pro Regeneration

Ohne Verschneidung ergibt sich bei vollständiger Nitratentfernung rechnerisch:

750.000 mg ÷ 75 mg/l = 10.000 Liter

Ein Betriebsbehälter könnte unter dieser vereinfachten Annahme etwa 10 m³ vollständig aufbereiten.

Wird das vollständig aufbereitete Wasser anschließend etwa zu 50 % mit dem Rohwasser verschnitten, ergibt sich bei nahezu nitratfreiem aufbereitetem Wasser rechnerisch ein Ausgangswert von ungefähr:

37,5 mg/l Nitrat

Damit würde nur etwa die Hälfte der gesamten abgegebenen Wassermenge über das Ionenaustauscherharz geführt. Aus 10 m³ vollständig aufbereitetem Wasser könnten somit rechnerisch ungefähr 20 m³ Mischwasser erzeugt werden.

Nach Erreichen der Kapazität schaltet die Pendelanlage automatisch auf den zweiten Behälter um. Die Versorgung mit nitratreduziertem Wasser läuft dadurch weiter.

Die tatsächliche Kapazität hängt von der gesamten Rohwasserzusammensetzung, dem Nitratwert, weiteren Anionen und dem eingestellten Verschneideverhältnis ab.

Kontrolle des Nitratwertes

Der Nitratwert sollte nach der Inbetriebnahme und nach der Einstellung der Verschneidung kontrolliert werden.

Bei Brunnenwasser können sich die Nitratwerte im Laufe des Jahres verändern. Deshalb empfiehlt sich insbesondere bei schwankender Rohwasserqualität eine regelmäßige Kontrolle.

Hierfür eignet sich das Nitrat-Messbesteck 1–120 mg/l.

Der Verschnitt sollte immer so eingestellt werden, dass auch bei üblichen Schwankungen der Rohwasserqualität der gewünschte Nitrat-Zielwert eingehalten wird.

Passendes Ersatzharz

Als passendes Selektivaustauscherharz zur Nitratentfernung steht Treverlite IXA810/Cl zur Verfügung.

Treverlite IXA810/Cl ist ein stark basischer, makroporöser Anionenaustauscher in Chloridform und entfernt Nitrat bevorzugt gegenüber Sulfat.

Weitere Kationen-, Anionen-, Mischbett- und Spezialharze finden Sie in unserer Kategorie Ionenaustauscherharze.

Regeneriersalz für den automatischen Betrieb

Für die Regeneration wird Natriumchlorid in Form geeigneter Salztabletten benötigt.

Für Anlagen mit regelmäßigem Salzverbrauch bieten wir die Regeneriersalztabletten auf der 1.000-kg-Palette an.

Die Salztabletten werden im Solebehälter gelöst. Die dabei entstehende konzentrierte Sole regeneriert den erschöpften Anionenaustauscher automatisch.

Wartung der Clack-Zentralsteuerventile

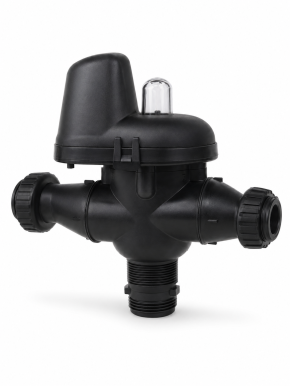

Die Zentralsteuerventile übernehmen die Umschaltung der Betriebszustände sowie die einzelnen Regenerationsschritte.

Kolben- und Dichtungseinheiten sind mechanisch beanspruchte Verschleißteile. Für die Wartung steht das passende Wartungsset Clack WS1 zur Verfügung.

Als praxisgerechtes Wartungsintervall empfehlen wir abhängig von der Rohwasserqualität etwa 1 bis 2 Jahre:

• bei sauberem und partikelfreiem Rohwasser etwa alle 2 Jahre

• bei stärker belastetem Rohwasser eher jährlich

• zusätzlich bei Undichtigkeiten, schwergängigen Schaltvorgängen oder unvollständiger Regeneration

Da eine Pendelanlage mit zwei Zentralsteuerventilen arbeitet, sollten bei einer vollständigen Wartung beide Ventile berücksichtigt werden.

Einzelanlage oder Pendelanlage?

Die Einzelanlage ist ausreichend, wenn die Regeneration in Zeiten ohne Wasserbedarf gelegt werden kann.

Die Pendelanlage ist die bessere Ausführung, wenn kontinuierlich nitratreduziertes Wasser benötigt wird und während der Regeneration keine Versorgung mit unbehandeltem Rohwasser erfolgen soll.

Voraussetzungen für die Auslegung

Für die richtige Auslegung und Programmierung benötigen wir eine aktuelle Wasseranalyse sowie Angaben zum Wasserverbrauch.

Besonders wichtig sind:

• Nitratwert im Rohwasser

• gewünschter Nitratwert nach der Aufbereitung

• maximal benötigter Durchfluss

• täglicher Wasserverbrauch

• Verbrauchsspitzen

• weitere relevante Wasserinhaltsstoffe

• verfügbarer Wasserdruck

• geeigneter Kanalanschluss für das Regenerationswasser

Bei Brunnenwasser sollte nicht nur der Nitratwert betrachtet werden. Weitere Belastungen können eine Vorbehandlung erforderlich machen.

Auf unserer Homepage finden Sie weitere technische Informationen zu Ionenaustauscheranlagen für die Wasseraufbereitung.
