Nitratentfernung Einzelanlage
Max. Leistung 2.800 l/h

Nitratentfernung Einzelanlage bis 2.800 l/h

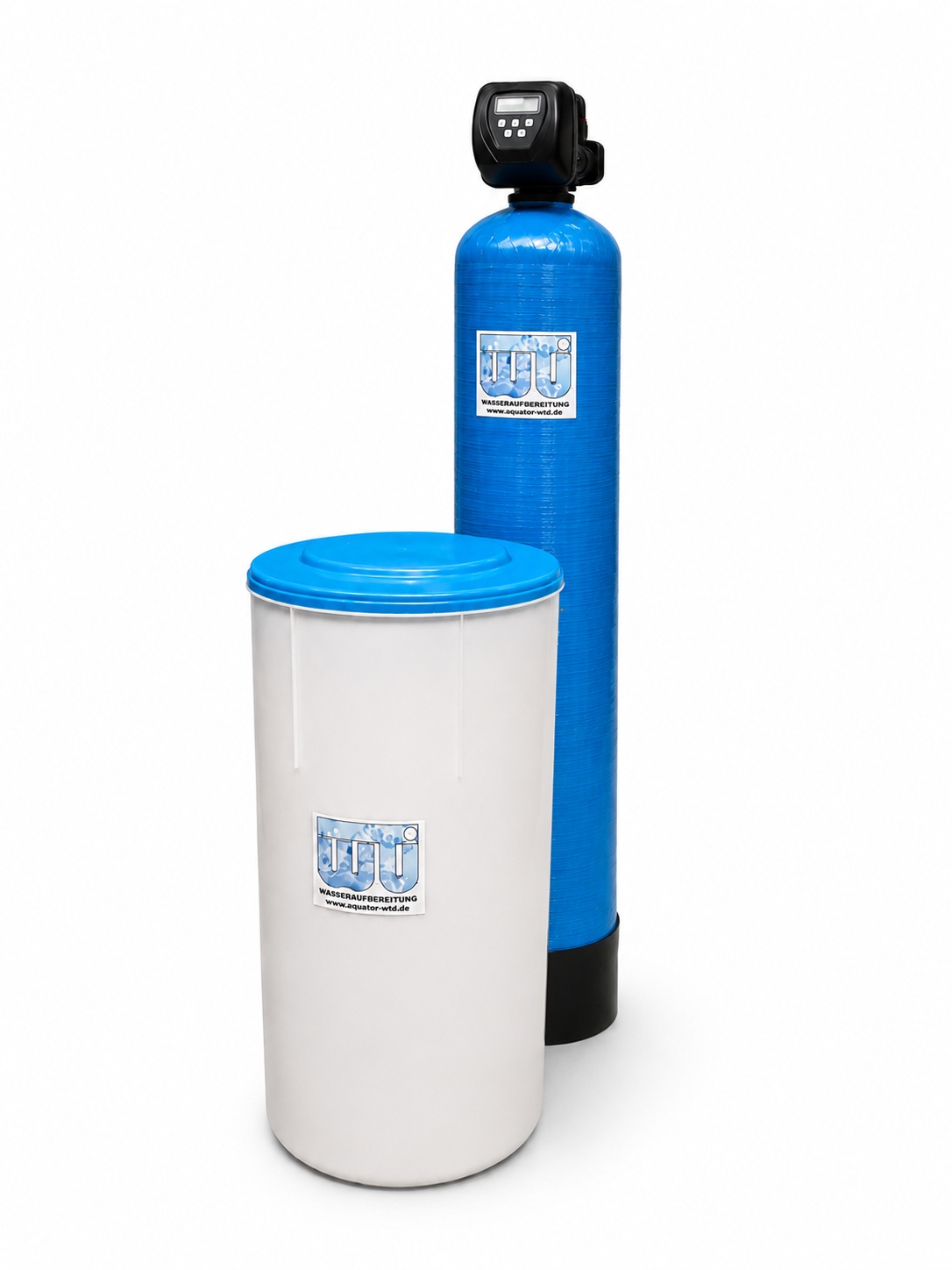

Die Nitratentfernungsanlage ENE 050CL dient zur gezielten Reduzierung erhöhter Nitratwerte in Trink-, Brunnen- und Brauchwasser. Mit einer maximalen Durchflussleistung von 2.800 l/h und 50 Litern Nitrat-Selektivaustauscher eignet sie sich für Gebäude und Anwendungen mit höherem kurzfristigem Wasserbedarf.

Die Anlage arbeitet vollautomatisch und mengengesteuert mit einem Clack-WS1-Zentralsteuerventil. Eine integrierte Verschneidung ermöglicht die Einstellung des gewünschten Nitrat-Zielwertes und verbessert gleichzeitig die nutzbare Kapazität zwischen zwei Regenerationen.

Technische Daten

Vorteile der Nitratentfernungsanlage

• bis 2.800 l/h Aufbereitungsleistung

• 50 Liter selektives Ionenaustauscherharz

• gezielte Entfernung von Nitrat

• vollautomatische mengengesteuerte Regeneration

• interne Verschneidung zur Einstellung des Nitrat-Zielwertes

• Regeneration mit handelsüblichen Regeneriersalztabletten

• Clack-WS1-Zentralsteuerventil

• separate 100-Liter-Solevorlage

• kompakte Einzelanlage für höhere Durchflussleistungen

Funktionsweise der Nitratentfernung

Das Rohwasser durchströmt den mit Nitrat-Selektivaustauscher gefüllten Druckbehälter. Das Harz bindet Nitrat-Ionen und tauscht diese gegen Chlorid-Ionen aus.

Die Nitratentfernung ist keine Enthärtung. Calcium und Magnesium werden nicht gezielt entfernt und die Wasserhärte wird dadurch nicht wesentlich verändert.

Mit zunehmender Beladung verringert sich die verfügbare Austauschkapazität. Nach der voreingestellten Wassermenge startet das Clack-Zentralsteuerventil automatisch die Regeneration. Hierbei wird das Harz mit einer Natriumchlorid-Sole regeneriert und das aufgenommene Nitrat mit dem Regenerationswasser in den Kanal abgeführt.

Pro Regeneration werden bei dieser Anlage ca. 12 kg Salz benötigt. Für einen wirtschaftlichen Vorrat können unsere Regeneriersalztabletten auf der 1.000-kg-Palette eingesetzt werden.

Verschneidung – Nitrat-Zielwert einstellen und Kapazität nutzen

Die interne Verschneidung ist ein wichtiger Bestandteil der Anlage. Ein einstellbarer Teil des Rohwassers wird an der Harzfüllung vorbeigeführt und anschließend mit dem nitratreduzierten Wasser vermischt.

Dadurch muss nicht der gesamte Wasserstrom vollständig über das Ionenaustauscherharz geführt werden. Die Verschneidung dient dazu, einen definierten Nitrat-Zielwert einzustellen und gleichzeitig die verfügbare Harzkapazität sinnvoll auszunutzen.

Vereinfachtes Beispiel

Rohwasser:

• 75 mg/l Nitrat

Kapazität der Anlage:

• ca. 1.500 g Nitrat pro Regeneration

Ohne Verschneidung ergibt sich bei vollständiger Aufbereitung rechnerisch:

1.500.000 mg ÷ 75 mg/l = 20.000 Liter

Die Anlage könnte unter dieser vereinfachten Annahme also ca. 20 m³ vollständig aufbereiten, bevor eine Regeneration erforderlich wird.

Wird angenommen, dass das vollständig aufbereitete Wasser nahezu nitratfrei ist und anschließend zu etwa 50 % mit dem Rohwasser verschnitten wird, ergibt sich:

• ca. 50 % aufbereitetes Wasser

• ca. 50 % Rohwasser

• resultierender Nitratwert ca. 37,5 mg/l

Da dann nur etwa die Hälfte der gesamten Wassermenge über das Harz geführt werden muss, erhöht sich die rechnerisch erzeugbare Mischwassermenge auf etwa 40 m³ pro Regeneration.

Das Beispiel zeigt den wesentlichen Vorteil der Verschneidung: Es wird nur so viel Nitrat entfernt, wie für den gewünschten Zielwert erforderlich ist. Dadurch kann die vorhandene Austauschkapazität besser genutzt werden.

Die tatsächliche Reichweite hängt von der gesamten Rohwasserzusammensetzung, insbesondere dem Nitratwert und weiteren Anionen, sowie vom eingestellten Verschneideverhältnis ab.

Nitratwert regelmäßig kontrollieren

Nach der Inbetriebnahme wird die Verschneidung auf den gewünschten Nitratwert eingestellt. Bei schwankender Rohwasserqualität sollte der Nitratwert anschließend regelmäßig kontrolliert werden.

Hierfür eignet sich das Nitrat-Messbesteck 1–120 mg/l.

Besonders bei Brunnenwasser sollte berücksichtigt werden, dass der Nitratwert im Jahresverlauf schwanken kann. Die Verschneidung sollte deshalb mit ausreichender Sicherheitsreserve eingestellt werden.

Einzelanlage und Regeneration

Bei dieser Ausführung steht ein Druckbehälter für die Nitratentfernung zur Verfügung. Während der Regeneration kann dieser Behälter kein Wasser aufbereiten.

Das Clack-Ventil ermöglicht während dieser Zeit eine Wasserversorgung über den internen Bypass. Das dabei entnommene Wasser ist jedoch unbehandeltes Rohwasser.

Die Regeneration sollte deshalb möglichst in einen Zeitraum ohne Wasserentnahme gelegt werden.

Wenn kontinuierlich nitratreduziertes Wasser benötigt wird, empfiehlt sich eine Pendelanlage. Dabei arbeitet wechselweise einer von zwei Druckbehältern, während der andere regeneriert beziehungsweise anschließend in Bereitschaft steht.

Anlagenvarianten im Vergleich

Die Einzelanlage eignet sich, wenn während der Regeneration zeitweise kein nitratreduziertes Wasser benötigt wird. Bei kontinuierlicher Versorgung ist die Pendelanlage technisch die bessere Ausführung.

Ersatzharz für die Nitratentfernung

Die Anlage ist mit 50 Litern Nitrat-Selektivaustauscher gefüllt.

Als passendes Ersatzharz ist Treverlite IXA810/Cl in 25-Liter-Gebinden erhältlich. Für eine vollständige Neubefüllung werden somit zwei Gebinde benötigt.

Treverlite IXA810/Cl ist ein stark basischer makroporöser Anionenaustauscher, der Nitrat bevorzugt gegenüber Sulfat entfernt.

Weitere Harze für unterschiedliche Aufgaben in der Wasseraufbereitung finden Sie in unserer Kategorie Ionenaustauscherharze.

Wartung des Clack-WS1-Zentralsteuerventils

Kolben und Dichtungen des Zentralsteuerventils sind mechanisch beanspruchte Bauteile und sollten regelmäßig gewartet werden.

Für das verbaute Clack-WS1-Ventil ist das Wartungsset Clack WS1 passend.

Als Wartungsintervall empfehlen wir abhängig von der Rohwasserqualität etwa 1 bis 2 Jahre:

• bei sauberem, partikelfreiem Rohwasser etwa alle 2 Jahre

• bei stärker belastetem Rohwasser eher jährlich

• zusätzlich bei Undichtigkeiten oder auffälligem Schalt- und Regenerationsverhalten

Voraussetzungen für die Auslegung

Für die richtige Einstellung und Programmierung der Anlage benötigen wir eine aktuelle Wasseranalyse. Besonders wichtig sind:

• Nitratgehalt im Rohwasser

• gewünschter Nitratwert nach der Aufbereitung

• maximaler Volumenstrom

• täglicher Wasserverbrauch

• weitere relevante Wasserinhaltsstoffe

• verfügbarer Wasserdruck

• geeigneter Kanalanschluss für das Regenerationswasser

Die Anlage wird auf die vorhandenen Wasserwerte und die gewünschte Ausgangsqualität eingestellt.
