4.000 Liter<br>PE-100 Lagerbehälter<br>für VE- und Prozesswasser

4.000 Liter
PE-100 Lagerbehälter
für VE- und Prozesswasser

Name: 4.000 Liter PE-100 Lagerbehälter für VE- und Prozesswasser
SKU: T-PE100-4000
Price: 5938.1 EUR

Art.Nr.: T-PE100-4000

« Zurück zur Kategorie

EUR 5.938,10
Preis netto: EUR 4.990,00

inkl. 19 % USt

zzgl. Versandkosten

Lieferzeit auf Anfrage
Gewicht 1.350 kg

Zahlungsweisen

Bewertung: 0.0 von 5

Produktbeschreibung

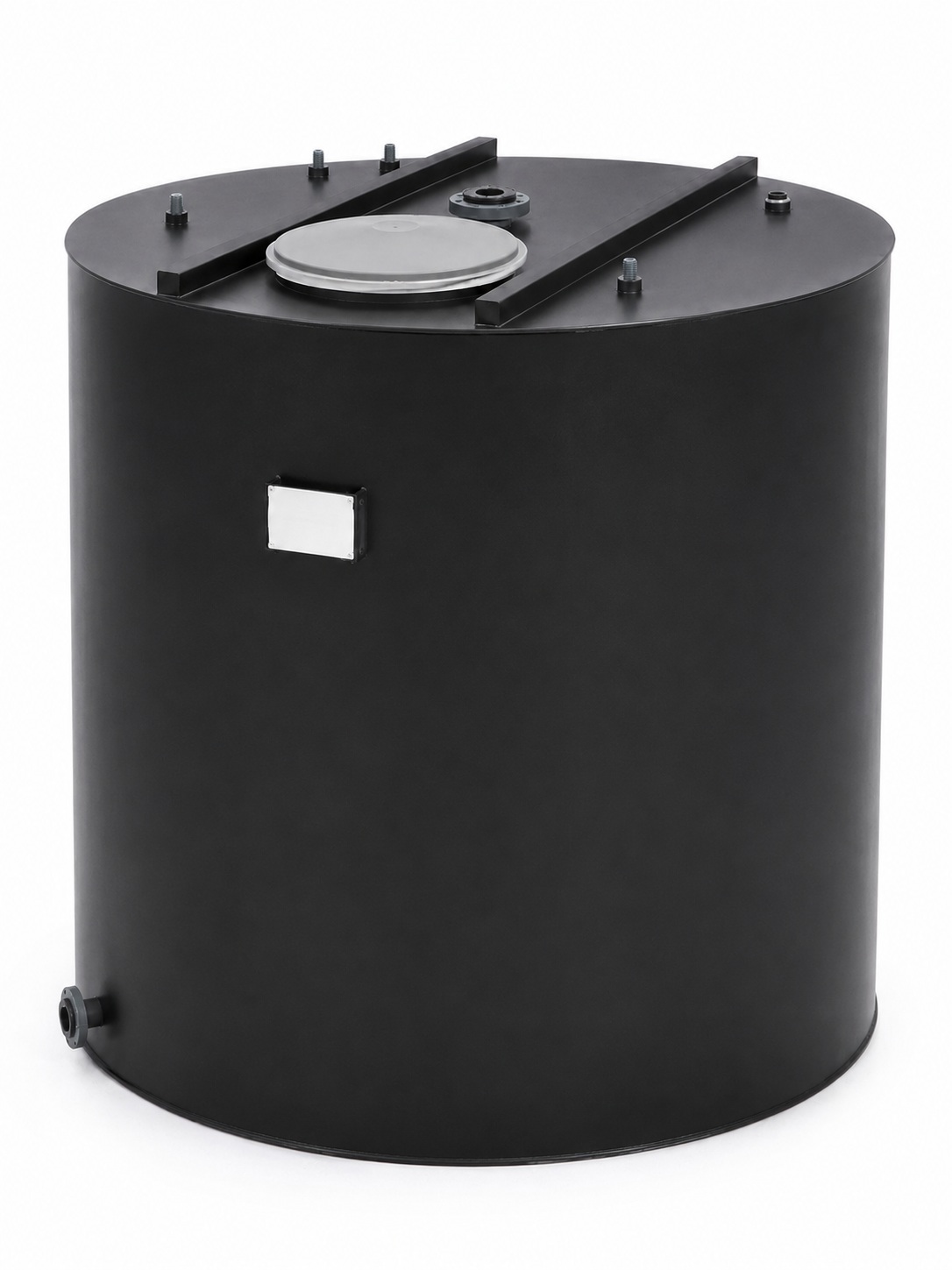

Der 4.000 Liter Lagerbehälter wird aus hochwertigem PE-100 Plattenmaterial gefertigt und in stehender, zylindrischer Bauweise mit Flachboden und verstärktem Flachdach ausgeführt. Alle Schweißnähte im Inneren sind kerbenfrei ausgeführt, die Stutzen sind innen glatt, ohne Schweißwulst und bündig mit der Behälterinnenwand bzw. Deckelinnenseite.

Der Behälter ist damit für die Lagerung von vollentsalztem Wasser (VE-Wasser), Prozesswasser, Trinkwasser sowie geeigneten Chemikalien (medienabhängig) ausgelegt. Die Auslegung erfolgt in Anlehnung an DVS 2205.

Der Transport innerhalb Deutschlands ist im Preis bereits enthalten.

Technische Daten 4.000 Liter Tank – Behälter

Parameter	Wert
Nenninhalt	4.000 Liter
Medium (Auslegung)	VE-Wasser, Prozesswasser, Trinkwasser, Chemikalien*
Material	PE-100, schwarz
Bauform	stehend, zylindrisch, Flachboden, verstärktes Flachdach
Statik	in Anlehnung an DVS 2205
Innendurchmesser	ca. 1.700 mm
Außendurchmesser	ca. 1.750 mm
Zylinderhöhe	ca. 1.950 mm
Gesamthöhe	ca. 2.120 mm
Auslegungsdichte	1,0 kg/dm³
Betriebsdruck	+5 / –3 mbar
Betriebstemperatur	20 °C, kurzzeitig bis 30 °C
Umgebungstemperatur	+10 °C bis +30 °C
Aufstellort	im Gebäude

* Chemikalien nur im Rahmen der zulässigen Medien- und Temperaturgrenzen – ggf. medienbezogene Auslegung erforderlich

Anschlüsse und Ausrüstung

Der Behälter wird anschlussfertig mit den unten aufgeführten Stutzen und Ausrüstungen geliefert. Die Ausführung ist auf eine sichere Befüllung, Entnahme sowie Be- und Entlüftung ausgelegt.

Position	Ausführung / Anschluss	Beschreibung
Mannloch	d 630/DN 600 mit Sternschrauben	Zugangsöffnung im Dach für Inspektion und Reinigung
Hebeösen	2 x Hebeöse	Zum Heben des leeren Behälters (z. B. bei Montage)
Prozessanschlüsse	2 x Innengewindestutzen 3/4" im Zylinder	z. B. für Sensorik, Probeentnahme oder Nebenanschlüsse
Dachanschluss	Innengewindestutzen 1 1/2" im Dach	Zusatzanschluss, z. B. für Armaturen oder Entgasung
Befüllstutzen	d 63 / DN 50 mit Verschraubung und Einlaufkrümmer	Medienzuführung an der Behälterwand zur Luftvermeidung
Entnahmestutzen	d 75 / DN 65 mit Losflansch im Zylinder unten	Prozessabgang im unteren Bereich zur vollständigen Entleerung
Be- und Entlüftung	d 63 / DN 50 mit Verschraubung, EPDM	Be- und Entlüftungsstutzen für druckarme Belüftung

Funktionshinweis:
Die Befüllung erfolgt über einen Einlaufkrümmer, der das Medium an der Wand entlang führt. Dadurch wird das Einmischen von Luft reduziert und die Beeinflussung der Wasserqualität minimiert. Die Entnahme erfolgt über den unten angeordneten DN 65 Losflanschstutzen. Die Be- und Entlüftung wird über den d 63/DN 50 Stutzen realisiert und kann mit geeigneten Filtern kombiniert werden.

Zubehör (optional hier im Shop erhältlich)

Für eine anwendungsspezifische Ausrüstung stehen passende Komponenten zur Verfügung:

Damit kann der Behälter insbesondere für sensible Medien wie VE-Wasser und Reinwasseranwendungen weiter optimiert werden.

Dokumentation und Nachweise

Der Behälter wird mit vollständiger technischer Dokumentation und den relevanten Nachweisen ausgeliefert:

Dokument / Nachweis	Inhalt
Herstelleranleitung	Hinweise zu Transport, Aufstellung und Betrieb
Verladeanweisung für Rundbehälter	Vorgaben für sicheren Transport und Handling
Zeichnung	Behälterzeichnung mit wesentlichen Maßen und Anschlüssen
Werksbescheinigung 2.1	Material- und Fertigungsnachweis
Dichtheitsprotokoll	Dokumentation der durchgeführten Dichtheitsprüfung
Fachbetriebszulassung	Nachweis qualifizierter Fertigung
Zertifikat DIN EN ISO 9001:2015	Qualitätsmanagementsystem
Zertifikat DIN EN ISO 14001:2015	Umweltmanagementsystem

Einsatzbereiche

Typische Anwendungen:

Lagerbehälter für VE- und Reinwasser in Wasseraufbereitungsanlagen
Puffertank für Prozesswasser in industriellen Anwendungen
Vorlagebehälter für Dosier- und Versorgungssysteme
Lagerung geeigneter Chemikalien (z. B. Konditioniermittel, Hilfschemikalien) im zulässigen Dichte- und Temperaturbereich

Hinweise zu Auslegung und Anpassungen

Der angegebene Preis gilt für die hier beschriebene Ausführung und Geometrie mit Auslegung auf Dichte 1,0 kg/dm³, Betriebstemperatur 20 °C (kurzzeitig 30 °C) und Aufstellung im Gebäude.

Abweichende Anforderungen, beispielsweise:

höhere Dichten
andere Temperaturbereiche
geänderte Geometrien oder zusätzliche Anschlüsse
abweichende Aufstellbedingungen

erfordern eine angepasste statische Berechnung und können zu einer Preisänderung führen.

Für projektspezifische Ausführungen (z. B. Einbindung in bestehende Anlagen, Sonderarmaturen, besondere Medien) kann der Behälter auf Anfrage kundenspezifisch angepasst werden.

Gerne liefern wir auch die Größe und die Ausstattung individuell auf Sie abgestimmt, sprechen Sie uns bitte an.
Wir bieten Ihnen auch eine kostengünstige Montage und Inbetriebnahme Ihrer Anlage an.
