Umkehrosmoseanlage 3 m³/h

Art.Nr.: UOPVC03000

« Zurück zur Kategorie

EUR 14.474,79
zzgl. 19 % USt

  • Lieferzeit auf Anfrage
  • Gewicht 950.00 kg


Zahlungsweisen:

Vorkasse PayPal

Bewertung: 0.0 von 5

Produktbeschreibung

Umkehrosmoseanlage mit Konzentratrückführung
Permeatleistung 3 m³/h

Vormontierte und betriebsbereite Rahmenanlage mit Kompaktsteuerung

Leistungsdaten der Umkehrosmoseanlage:

Permeatleistung 3 m³/h
Rohwasserzufluss bei 75% Ausbeute 4 m³/h
Entsalzungsrate 97%
Ausbeute 75-80%
Max. Salzgehalt 1.000 mg/l
Arbeitsdruck 12 bar

Die weiteren technischen Daten entnehmen sie bitte aus den Datenblättern über der Produktbeschreibung.

Beschreibung der Umkehrosmoseanlage

Funktionsprinzip einer Umkehrosmoseanlage:

Die Osmosemembrane besteht aus einer synthetischen, halbdurchlässigen Membrane. Liegen sich zwei unterschiedlich zusammengesetzte Wässer an dieser Membran gegenüber, versuchen sich die Flüssigkeiten nach der Brownschen Molekularbewegung auszugleichen, bis beide Flüssigkeiten derselben Zusammensetzung entsprechen. Eine Umkehrosmoseanlage kehrt dieses Prinzip um. Hierzu wird auf der Membrane ein Hochdruck erzeugt der den Prozess so verändert das sich durch die Membrane der Umkehrosmoseanlage das Rohwasser von Salzen und weiteren Inhaltstoffen trennt. Es entsteht ein Vollentsalztes Wasser (VE Wasser) mit höchster Reinheit, die Qualität ist abhängig vom Druck und der Rohwasserqualität.

Weitere Informationen zur Funktionsprinzip der Umkehrosmose finden auf unserer Firmen Homepage unter
www.schaller-wti.de - Umkehrosmoseanlagen

Weitere Informationen zum Umkehrosmose Prinzip finden Sie auch auf wikipedia.



Konzentrat Rückführung:

Das Konzentrat das durch die Umkehrosmoseanlage entsteht wird teilweise über eine Konzentrat Rückführung wieder vor die Pumpe geführt. Hiermit wird eine höhere Abströmung über die Membrane erreicht. Somit werden Schmutzpartikel besser abgespült und die Haltbarkeit der Umkehrosmose Membrane verlängert. Bei Anlagen bis 5 m³/h ist diese Rückführung standartmäßig installiert.



Ausbeute:

Die Anlage kann zwischen 75% und 80% Ausbeute gefahren werden. Die Ausbeute einer Umkehrosmose ist das Verhältnis zwischen Permeat und Rohwasser Zulaufmenge. Je höher die Ausbeute gefahren wird, umso weniger Konzentrat (Abwasser) fällt an. Um Betriebskosten zu sparen ist eine hohe Ausbeute von Vorteil.

Je nach Rohwasserqualität und Qualitätsvorgaben des Permeats kann der Abwasseranteil eingestellt werden.

Weniger Abströmung kann eingestellt werden, führt aber zu geringen Standzeiten der Umkehrosmose Membrane.
Je nach Verblockung können die Membrane auch mit Membranreinigern gerreinigt werden.
Die Reinigung wird hier genauer Beschrieben - Reinigung von Umkehrosmose Membranen.



Technische Details zur Ausführung:

Die Anlagen Technik wird mit hochwertigen Komponenten und Armaturen aufgebaut.

  • Messtechnik
    Alle Mengenströme können über Schwebekörper-Durchflussmesser und Handarmaturen eingestellt werden.
    Die Qualitätsmessung wird über eine Leitfähigkeitssonde mit integrietem Messumformer geregelt und erfasst.
    Die Hochdruckpumpe wird auf Trockenlauf überwacht.

  • Verrohrung
    Die Verrohrung ist in PVC-U / PN16 ausgeführt.

  • Feinfilter
    Zum Schutz der Anlage ist ein Feinfilter mit 5 µm im Rohwassereingang installiert.
    Mit der Wickelkerze werden Verschmutzungen zurückgehalten die sonst die Membrane verblocken können.
    Der Austausch der Filterkerze erfolgt mit einem Schnellverschlusssystem und kann sehr einfach durchgeführt werden.
    Die Filter sollten regelmäßig kontrolliert und ausgetauscht werden.
    Ersatzfilterkerzen können sie auch im Shop erwerben.

  • Membrane
    Der Einsatz von Qualitätsmembranen garantiert zuverlässige Ergebnisse in der VE Wassererzeugung.

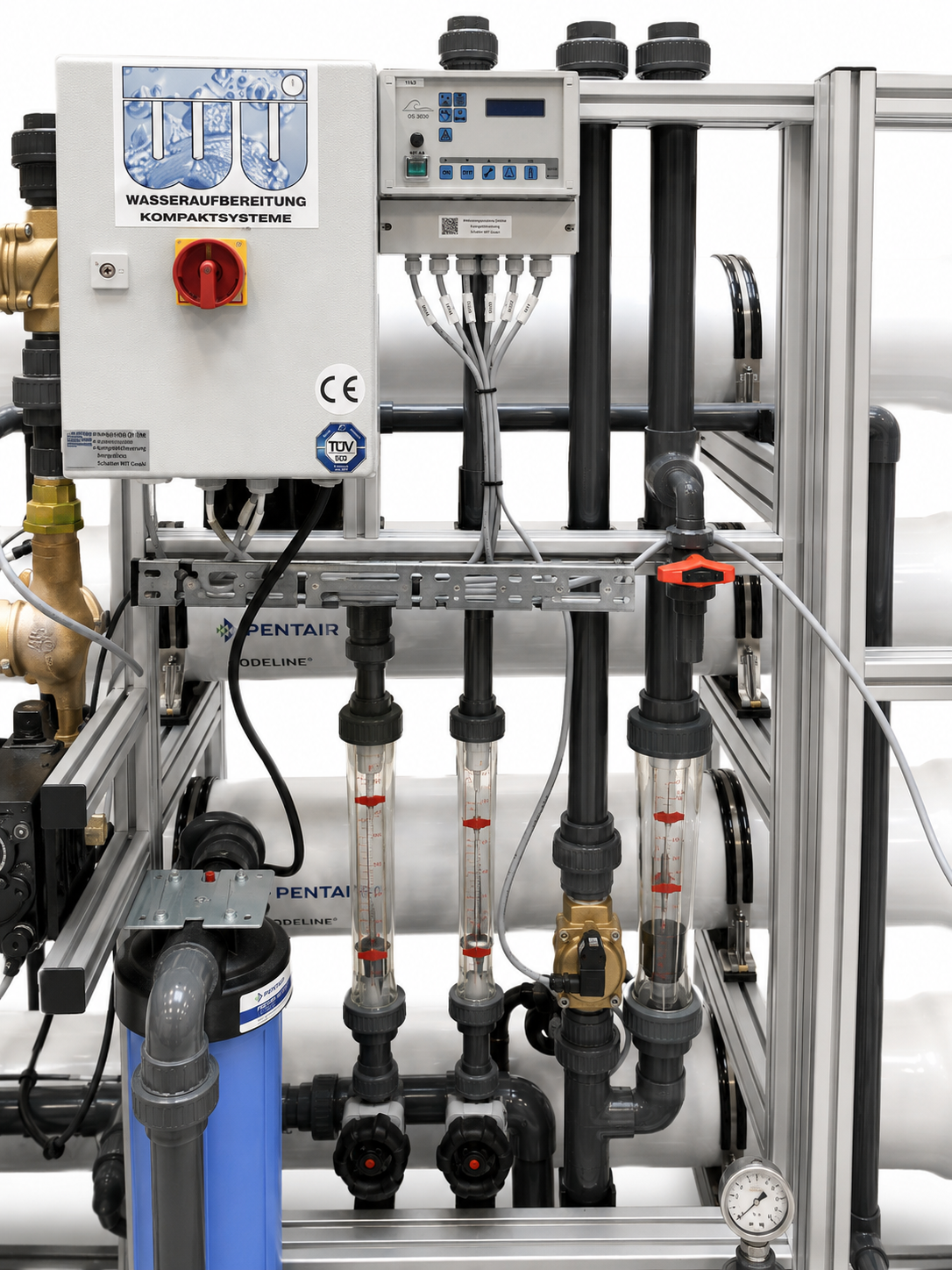

  • Steuerung
    Die Anlage wird über eine umfangreiche Kompaktsteuerung betrieben.
    Somit kann jede Umkehrosmoseanlage optimal auf ihre individuellen Bedürfnisse eingestellt werden.
    Die Einstellungen sind mit Klartext in Deutsch leicht verständlich.

  • Installation
    Die Anlage ist komplett vormontiert, verkabelt und programmiert.
    Bauseits müssen lediglich Rohwasser, Kanal und Permeat verrohrt werden.
    Die Wasseranschlüsse sind mit PVC- U Verschraubungen, für den Kanalanschluss wird ein HT Rohr benötigt.
    Die Versorgungsspannung 400V wird am Schaltschrank vor dem Hauptschalter angeschlossen.
    Im Normalfall wird die Umkehrosmose Membrane nicht eingebaut mitgeliefert.
    Sollte der Einbau unmittelbar nach der Anlieferung erfolgen bauen wir diese gerne für sie bei uns im Werk ein, bitte geben sie die Zeitspanne bei der Bestellung mit an.



Funktionsbeschreibung der Umkehrosmoseanlage:

Durch ein Anforderungssignal (potenzialfreier Kontakt) startet die Anlage mit dem Vorspülen. Nach einer einstellbaren Vorspülzeit wird die Hochdruckpumpe gestartet und die Umkehrosmoseanlage beginnt mit der Entsalzung. Sobald die Leitfähigkeit im Permeat unter den eingestellten Sollwert (µS/cm) fällt schaltet die Anlage vom Kanalventil auf Permeatausgang und speist in den nachfolgenden Behälter/Prozess ein. Während der Nachspeisung wird die Leitfähigkeit permanent überwacht und garantiert somit gleichbleibende und hohe Qualität.

Sobald das Anforderungssignal abfällt stoppt die Anlage automatisch und geht in Wartestellung.

Bei längeren Pausen zwischen den Nachspeiseintervallen kann eine Modulspülung einprogrammiert werden die die Verkeimung der Membrane verhindert.

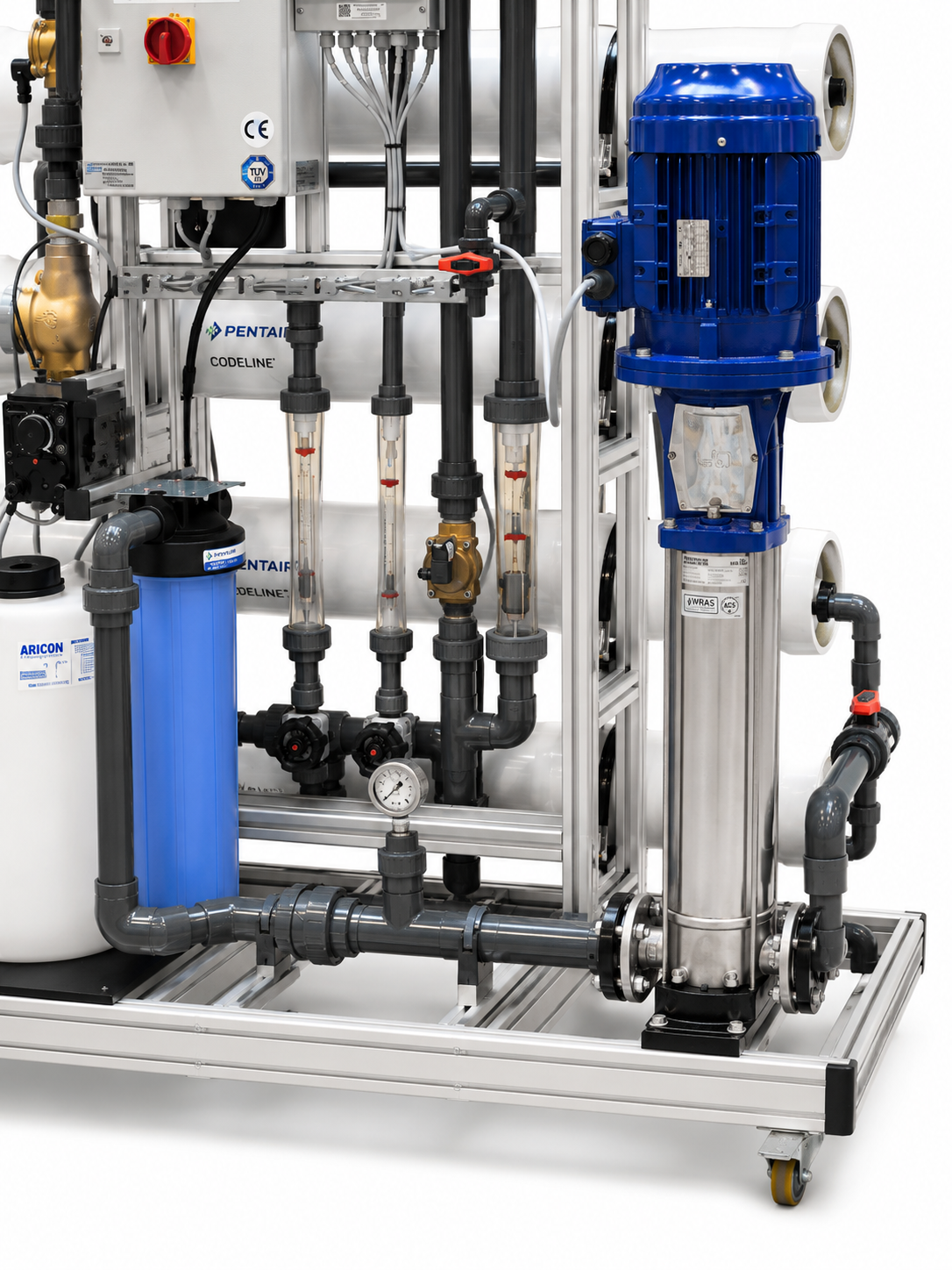

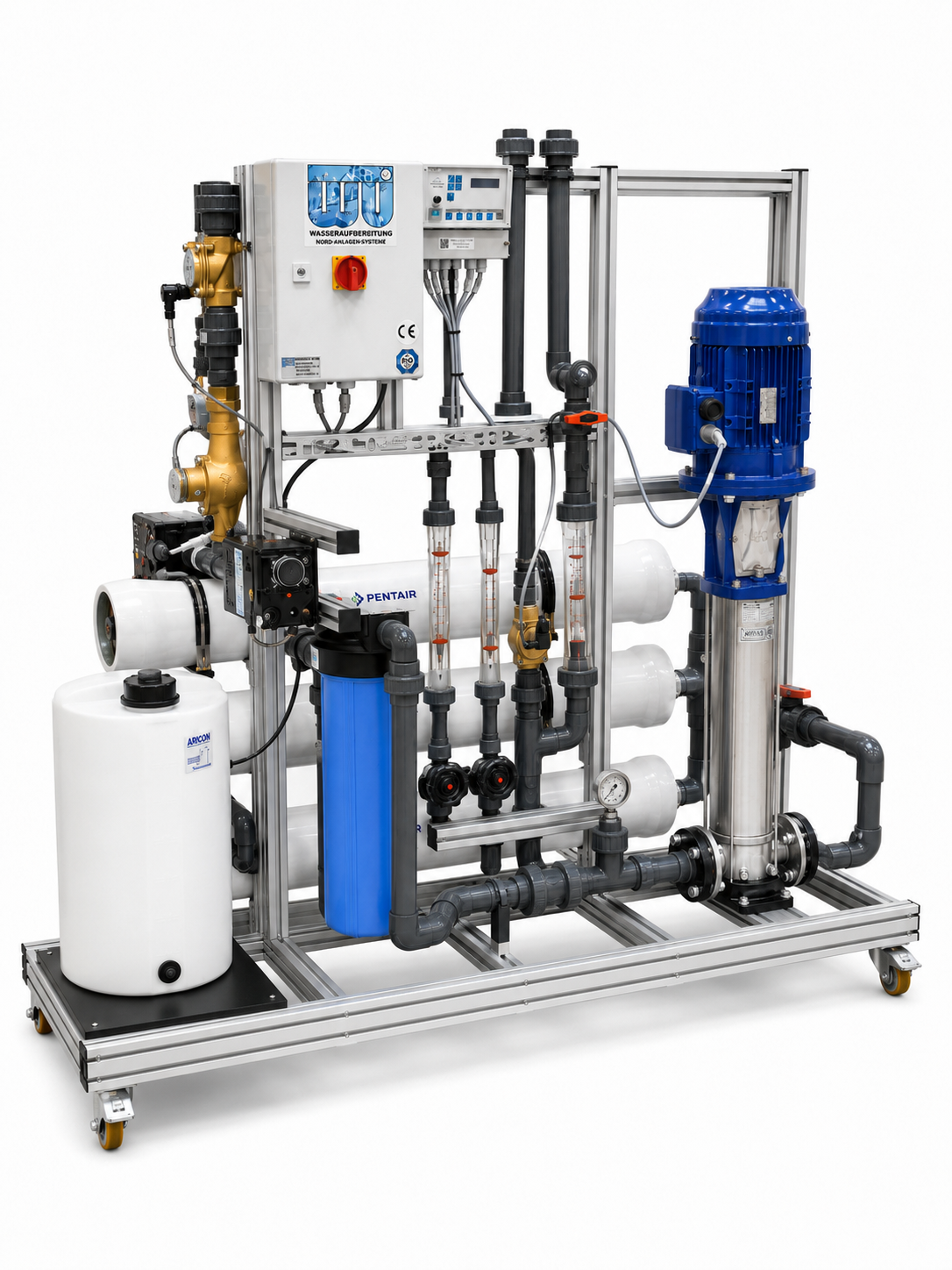

Aufbau der Umkehrosmoseanlage:

Die Umkehrosmoseanlage ist auf einem Aluminium Rahmen mit Nutenprofil sehr platzsparend und kompakt aufgebaut. Der Rahmen ist leicht und transportabel, durch höhenverstellbare Standfüße kann er problemlos und sicher aufgestellt werden. Die Anlage ist so konzipiert das die Einbringung durch eine Standardtüre möglich ist.

Alle Komponenten sind vormontiert, verkabelt und getestet als Rahmenanlage. Der leichte Aufbau garantiert ein einfaches Handling und eine einfache Montage der Umkehrosmoseanlage. Häufig wird in der Industrie eine platzsparendes und übersichtliches System erwünscht. Hieran haben wir uns orientiert und gehen gerne auf Ihre individuellen Wünsche ein. Haben sie nur wenig Aufstellfläche zur Verfügung kann die Anlage Ihren Platzverhältnissen angepasst werden. Bitte teilen Sie uns bei Bedarf den verfügbaren Raum mit damit wir prüfen können ob sich dies umsetzten lässt.



Benötigte Anlagenteile und Betriebsmittel zu der Umkehrosmoseanlage:

Zum Betrieb der Anlagentechnik werden weitere Komponenten benötigt wie:

  • Systemtrenner und Feinfilter (Vorschrift vom Wasserversorger)
  • Voraufbereitung (Doppelenthärtungsanlage oder Antiscalant Dosierung)
    Unter der Spalte Empfohlenes Zubehör zu dieser Umkehrosmoseanlage finden sie bereits eine Auswahl der passenden Komponenten.
  • Je nach Voraufbereitung Betriebsstoffe wie Salztabletten oder Antiscalant (Komplexbinder)
  • Reinwassertank mit nachgeschalteter Druckerhöhung

Alle zusätzlichen Komponenten können wir ihnen gerne anbieten und für ihren Anwendungsfall zusammenstellen.
Im Onlineshop finden sie auch hierzu passende Systeme.



Bei Leistungen größer als 10 m³/h erstellen wir Ihnen gerne ein individuelles Angebot.
Wir bieten Ihnen auch eine kostengünstige Montage und Inbetriebnahme Ihrer gewünschten UO-Anlage an.

» Bitte nehmen Sie Kontakt mit uns auf


Für den individuellen Anlagenbau können Sie sich auch auf unserer Homepage über weitere Anlagengrößen und Anlagentechniken informieren.
