Haushalts Enthärtungsanlage mit Verschneidung
Typ EEH 015FL

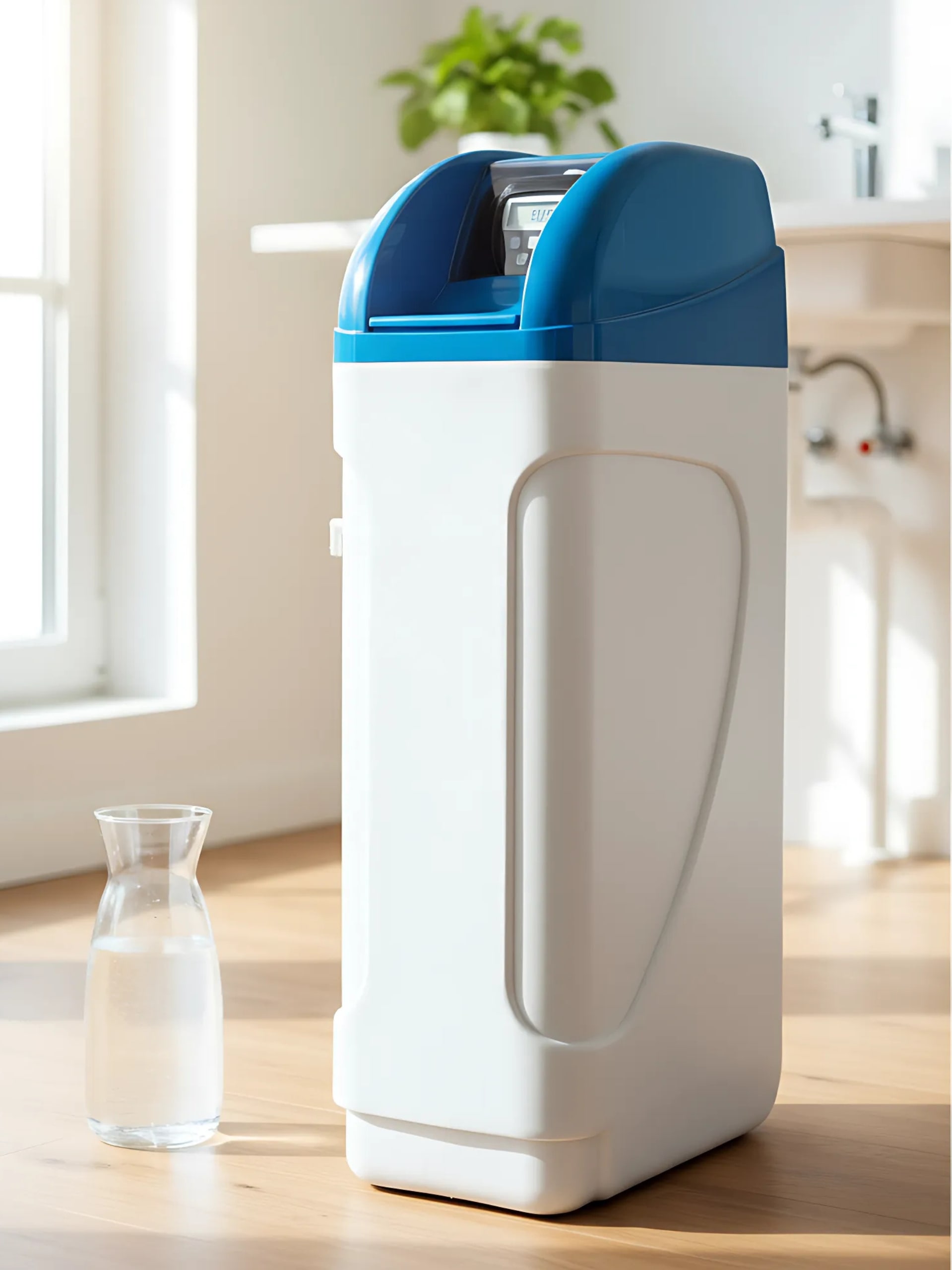

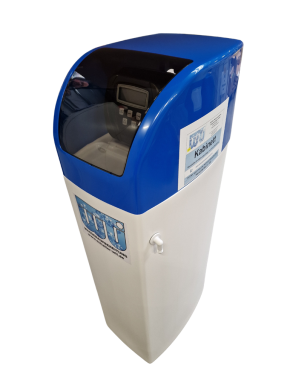

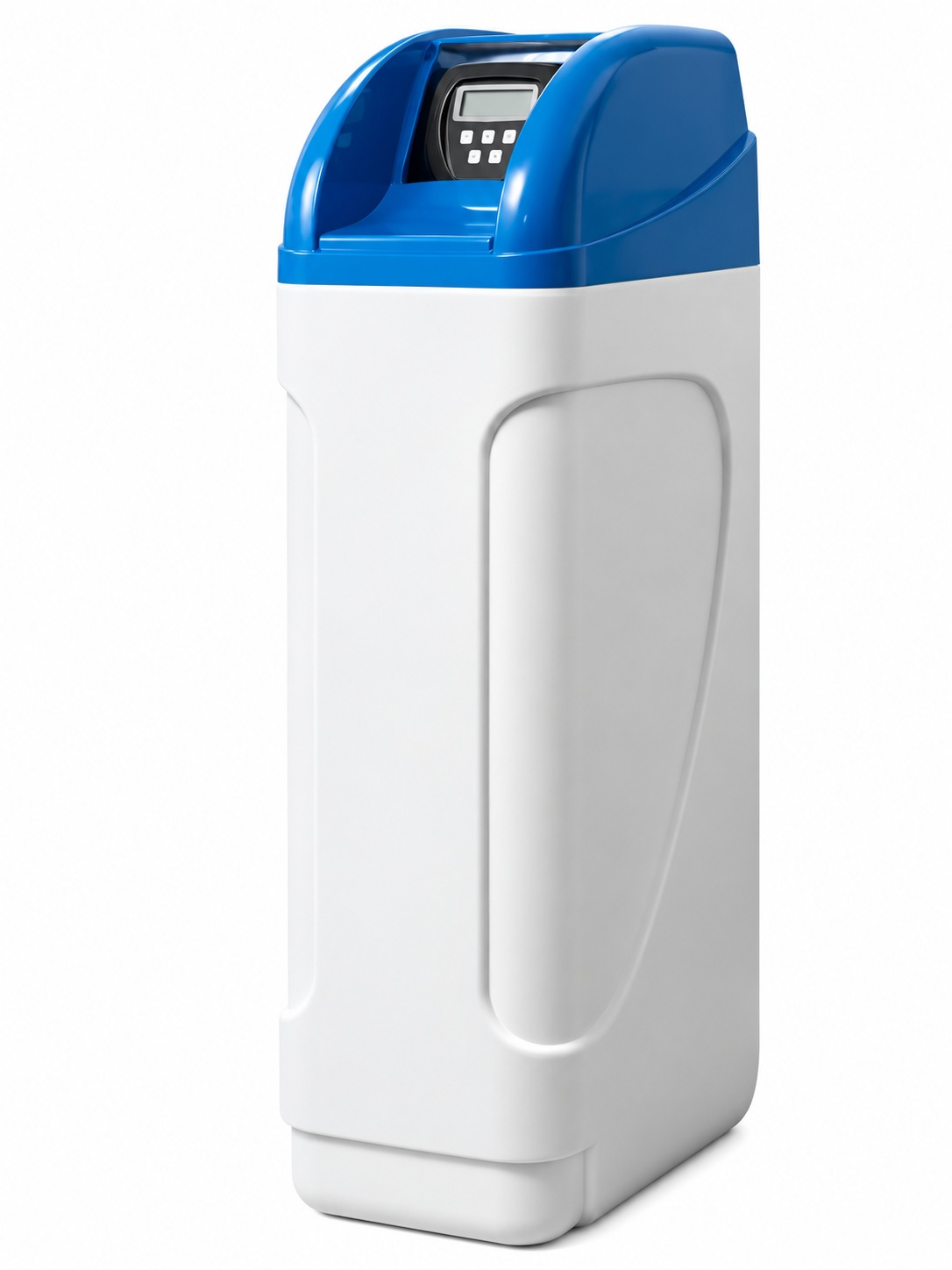

Kompakte Haushalts-Enthärtungsanlage EEH 015FL mit Verschneidung

Die vollständig befüllte Kabinett-Enthärtungsanlage EEH 015FL erzeugt bis zu 1,5 m³/h Weichwasser. Mit 15 Litern hochwertigem Kationenaustauscherharz erreicht sie eine Kapazität von 60 m³ × °dH und eignet sich für Haushalte, kleinere Gewerbebetriebe und vergleichbare Anwendungen.

Druckbehälter, Austauscherharz und Salzlösebehälter sind platzsparend in einem kompakten Kabinettgehäuse untergebracht. Die Anlage wird vollständig mit Ionenaustauscherharz befüllt geliefert und ist nach dem fachgerechten Anschluss betriebsbereit.

Ihre Vorteile

• Kompakte Kabinettausführung mit integriertem Salzlösebehälter

• Vollständig mit 15 Litern Ionenaustauscherharz befüllt

• Durchflussleistung bis maximal 1,5 m³/h

• Kapazität von 60 m³ × °dH

• Hochwertiges Clack-WS1-CI-Zentralsteuerventil

• Integrierter Wasserzähler für eine mengenabhängige Regeneration

• Integrierte Verschneidung zur Einstellung der gewünschten Resthärte

• Individuell programmierbare Regenerationsschritte

• Anzeige von Restkapazität und Betriebszustand

• Gespeicherte Programmierung bei Stromunterbrechung

• Hochwertiges Ionenaustauscherharz mit Trinkwasserzulassung

• GFK-Drucktank mit Zulassung für Trinkwasseranwendungen

• Wartungsfreundliche und langfristig reparierbare Technik

• Ersatzteile und Wartungssets langfristig verfügbar

• Persönlicher technischer Service durch Schaller WTI

Preisgünstige Ausführung ohne DVGW-Zertifizierung

Die EEH 015FL ist eine bewusst preisgünstig ausgeführte Enthärtungsanlage ohne DVGW-Zertifizierung des Gesamtsystems.

Das hochwertige Ionenaustauscherharz und der GFK-Drucktank besitzen die entsprechende Zulassung für Trinkwasseranwendungen. Das eingesetzte Clack-Zentralsteuerventil besitzt keine DVGW-Zertifizierung. Sämtliche Komponenten entsprechen dem Stand der Technik und sind für einen zuverlässigen Anlagenbetrieb ausgelegt.

Der Verzicht auf eine DVGW-Zertifizierung des Zentralsteuerventils ermöglicht einen deutlich günstigeren Anlagenpreis. Gleichzeitig bleibt die Anlage durch das bewährte Clack-Steuerventil gut programmierbar, wartungsfreundlich und langfristig reparierbar.

Sofern für die betreffende Installation ausdrücklich eine vollständig DVGW-zertifizierte Enthärtungsanlage vorgeschrieben oder gewünscht ist, muss eine entsprechend zertifizierte Ausführung eingesetzt werden.

Clack-WS1-CI-Zentralsteuerventil

Das Clack-WS1-CI-Zentralsteuerventil steuert den Enthärtungsbetrieb und die Regeneration automatisch. Der integrierte Wasserzähler erfasst die entnommene Wassermenge. Nach Erreichen der programmierten Kapazität wird die Regeneration zum eingestellten Zeitpunkt ausgelöst.

Vorteile der Steuerung:

• Großes LCD-Display mit Hintergrundbeleuchtung

• Anzeige der verbleibenden Anlagenkapazität

• Betriebs- und Diagnoseanzeigen

• Integrierter Wasserzähler

• Mengenabhängige Regenerationsauslösung

• Zusätzliche zeitgesteuerte Zwangsregeneration

• Manuelle, sofortige oder verzögerte Regeneration

• Frei programmierbare Regenerationsschritte

• Speicherung der Einstellparameter bei Stromunterbrechung

• Integriertes Verschneideventil

• Frontseitige Bedienung

Integrierte Verschneidung

Das im Zentralsteuerventil integrierte Verschneideventil ermöglicht die Einstellung der gewünschten Resthärte. Dazu wird dem vollständig enthärteten Wasser eine einstellbare Menge Rohwasser zugemischt.

Eine angepasste Resthärte kann sinnvoll sein, wenn keine vollständige Enthärtung auf nahezu 0 °dH erforderlich ist. Die tatsächliche Einstellung sollte nach der Inbetriebnahme mit einem geeigneten Härtemessbesteck kontrolliert werden.

Funktionsweise der Enthärtungsanlage

Die EEH 015FL arbeitet nach dem Natrium-Ionenaustauschverfahren. Das Rohwasser strömt durch das Kationenaustauscherharz im GFK-Druckbehälter. Dabei werden Calcium- und Magnesiumionen am Harz gebunden und gegen Natriumionen ausgetauscht.

Nach Erreichen der eingestellten Kapazität wird das Austauscherharz automatisch mit einer Natriumchloridsole regeneriert. Die Regeneration besteht im Wesentlichen aus:

• Rückspülen

• Besalzen mit Regeneriersole

• Langsamwaschen

• Schnellwaschen

• Wiederbefüllen des Salzlösebereichs

Die benötigte Sole wird im integrierten Salzlösebehälter aus Wasser und handelsüblichen Regeneriersalztabletten hergestellt.

Einzelanlage mit zeitlich programmierbarer Regeneration

Die EEH 015FL ist eine Einzel-Enthärtungsanlage mit einem Austauscherbehälter. Während der Regeneration steht kein enthärtetes Wasser zur Verfügung. Über den internen Bypass kann in dieser Zeit unenthärtetes Wasser in die Installation gelangen.

Die Regeneration sollte daher auf eine Uhrzeit gelegt werden, zu der normalerweise kein oder nur wenig Wasser benötigt wird, beispielsweise während der Nacht.

Für Anwendungen mit unterbrechungsfreier Weichwasserversorgung ist eine Doppel- oder Pendel-Enthärtungsanlage erforderlich.

Technische Daten

Vergleich der beiden Kabinettanlagen

Beide Anlagen arbeiten mit derselben Clack-Steuerung, integrierter Verschneidung und einem vollständig im Kabinettgehäuse untergebrachten Salzlösebehälter. Unterschiede bestehen bei Harzmenge, Kapazität und maximaler Durchflussleistung.

Beispiel zur Kapazitätsberechnung

Die Kapazitätsangabe von 60 m³ × °dH bezieht sich auf die Entfernung von 1 °dH. Die erreichbare Wassermenge bis zur nächsten Regeneration hängt von der Rohwasserhärte und der eingestellten Resthärte ab.

Bei einer Rohwasserhärte von 10 °dH und einer vollständigen Enthärtung ergibt sich:

60 m³ × °dH ÷ 10 °dH = ca. 6 m³ Weichwasser

Bei einer Rohwasserhärte von 20 °dH ergibt sich:

60 m³ × °dH ÷ 20 °dH = ca. 3 m³ Weichwasser

Wird über die integrierte Verschneidung eine Resthärte eingestellt, erhöht sich die erreichbare Wassermenge entsprechend.

Lieferumfang

• Kabinettgehäuse mit integriertem Salzlösebehälter

• GFK-Druckbehälter

• 15 Liter hochwertiges Kationenaustauscherharz

• Clack-WS1-CI-Zentralsteuerventil

• Integrierter Wasserzähler

• Integriertes Verschneideventil

• 1-Zoll-BSPT-Anschlussstücke

• Oberer Harzfänger mit 0,2 mm Schlitzweite

• 12-V-Netzteil für 230 V/50 Hz

• Montageschlüssel für den Steuerkolben

• Bedienungsanleitung

Die Anlage wird vollständig mit Ionenaustauscherharz befüllt geliefert.

Installation und Aufstellort

Die Enthärtungsanlage wird zentral in die Wasserleitung eingebunden. Für den Betrieb werden benötigt:

• Rohwasseranschluss

• Weichwasseranschluss

• Abwasseranschluss für das Regenerationswasser

• Steckdose mit 230 V

• Trockener und frostfreier Aufstellort

• Tragfähige, ebene Aufstellfläche

• Ausreichender Zugang zum Nachfüllen der Salztabletten

Der Einbau in eine Trinkwasserinstallation sollte durch einen Fachbetrieb erfolgen. Dabei sind die örtlichen Anschlussbedingungen und die Anforderungen an die jeweilige Trinkwasserinstallation zu beachten.

Salz und Kontrolle der Resthärte

Für die Regeneration werden geeignete Salztabletten für Enthärtungsanlagen benötigt.

Die eingestellte Resthärte kann mit einem Resthärtemessbesteck kontrolliert werden. Die Kontrolle ist insbesondere nach der Inbetriebnahme, nach Veränderungen an der Verschneidung und bei einer nachlassenden Enthärtungsleistung sinnvoll.

Verhalten bei Stromausfall

Die programmierten Einstellwerte bleiben bei einer Stromunterbrechung gespeichert. Während des Stromausfalls kann weiterhin Wasser durch die Anlage fließen. Der Wasserverbrauch wird in dieser Zeit jedoch nicht zuverlässig von der Steuerung erfasst.

Wenn während eines längeren Stromausfalls Wasser entnommen wurde, sollte nach Wiederkehr der Stromversorgung eine manuelle Regeneration durchgeführt werden.

Wartung und Ersatzteile

Das Clack-Zentralsteuerventil ist wartungsfreundlich aufgebaut. Verschleißteile, Steuerkolben, Dichtungen und weitere Ersatzteile sind einzeln verfügbar. Dadurch kann die Anlage langfristig gewartet und repariert werden, ohne das vollständige Steuerventil oder die gesamte Enthärtungsanlage ersetzen zu müssen.

Weitere technische Informationen zum Ionenaustausch finden Sie auf unserer Homepage unter Enthärtungsanlagen zur Wasseraufbereitung.
