PP-Filterbeutel
PONG 100-X01

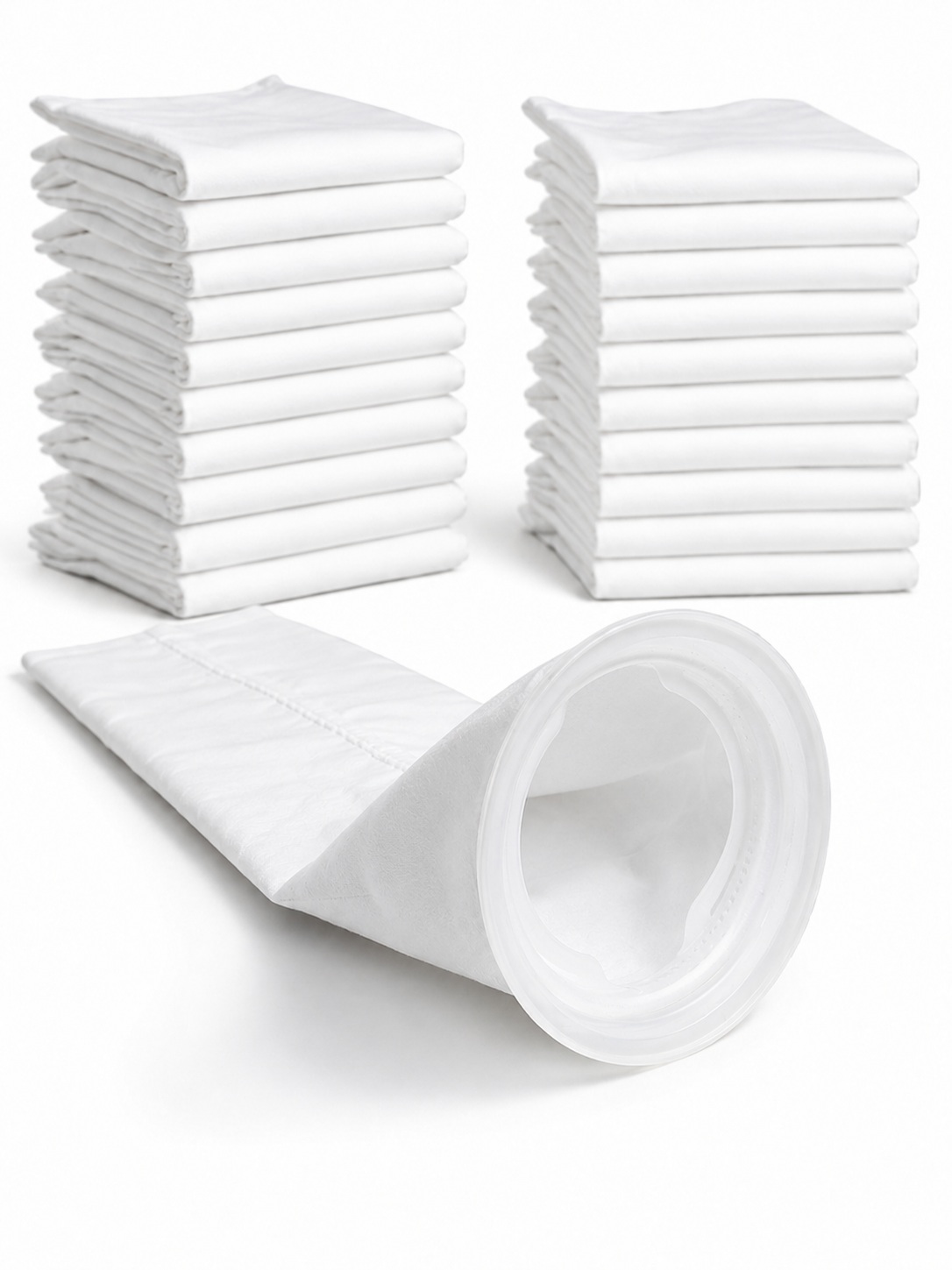

PP-Filterbeutel PONG 100-X01 – 100 µm, 150 × 550 mm

Der PP-Filterbeutel PONG 100-X01 ist für die Grob- und Vorfiltration von Wasser und chemisch geeigneten Prozessflüssigkeiten vorgesehen. Mit einer Filterfeinheit von 100 µm hält er größere Feststoffpartikel zurück und schützt nachgeschaltete Feinfilter sowie weitere Anlagenkomponenten.

Das Tiefenfiltermaterial besteht aus Polypropylen-Nadelfilz. Die Beutelgröße von 150 × 550 mm bietet ein hohes Schmutzaufnahmevolumen und eignet sich für entsprechend ausgelegte Filterbeutelgehäuse.

Die 100-µm-Ausführung wird bevorzugt als erste Filterstufe bei Medien mit Sand, Sedimenten, Rostpartikeln, Abrieb oder einer wechselnden Grobschmutzbelastung eingesetzt.

Typische Einsatzbereiche

• Grobfiltration von Prozess- und Betriebswasser

• Vorfiltration vor feineren Filterbeuteln

• Filtration von Kühl- und Kreislaufwasser

• Rückhaltung von Sand und Sedimenten

• Schutz von Pumpen und Armaturen

• erste Stufe in mehrstufigen Filtersystemen

• Filtration chemisch geeigneter Prozessmedien

• Anwendungen mit erhöhter Grobschmutzbelastung

Technische Daten

Der maximal zulässige Betriebsdruck des vollständigen Filtersystems wird durch das eingesetzte Filtergehäuse, die Dichtungen und die Rohrleitungsinstallation begrenzt.

Grob- und Vorfiltration mit 100 µm

Die Filterfeinheit von 100 µm dient der Abscheidung größerer Feststoffpartikel, bevor das Medium einer feineren Aufbereitungsstufe zugeführt wird.

Typische zurückgehaltene Verunreinigungen sind:

• Sandpartikel

• gröbere Sedimente

• Rost und Korrosionsprodukte

• Produktionsabrieb

• Flocken und Feststoffagglomerate

• Verunreinigungen aus offenen Kreisläufen

• Partikel aus Behältern und Rohrleitungen

Die tatsächliche Abscheidung hängt von Partikelform, Partikelverteilung, Dichte, Volumenstrom und Betriebsbedingungen ab.

Schutz nachgeschalteter Filterstufen

Der PONG 100-X01 kann als erste Stufe einer abgestuften Filtration eingesetzt werden. Gröbere Partikel werden aufgenommen, bevor sie einen feineren Filterbeutel erreichen.

Dadurch können:

• Feinfilter entlastet werden

• Standzeiten verlängert werden

• Differenzdruckanstiege langsamer erfolgen

• Volumenströme länger stabil bleiben

• Filterwechsel reduziert werden

• Wartungsintervalle besser geplant werden

Der 100-µm-Filterbeutel ersetzt keine Feinfiltration, wenn Partikel deutlich unterhalb von 100 µm zurückgehalten werden müssen.

Nachgeschaltete Feinfiltration mit 5 µm

Für die nachgeschaltete Feinfiltration kann der PP-Filterbeutel PONG 005-X01 mit 5 µm eingesetzt werden.

Die Kombination aus 100 und 5 µm bietet:

• abgestufte Partikelrückhaltung

• Schutz der feineren Filterstufe

• geringere Grobschmutzbelastung im Feinfilter

• längere nutzbare Standzeit

• langsameren Differenzdruckanstieg

• stabileren Anlagenbetrieb

Für eine zweistufige Filtration werden zwei passende Filterbeutelgehäuse hintereinander installiert.

Tiefenfiltermaterial aus PP-Nadelfilz

Die dreidimensionale Faserstruktur des Nadelfilzes nimmt Partikel innerhalb des Filtermaterials auf. Dadurch steht ein größeres Schmutzaufnahmevolumen zur Verfügung als bei einer reinen Oberflächenfiltration.

Das Tiefenfiltermaterial bietet:

• hohe Aufnahme größerer Schmutzmengen

• Nutzung des gesamten Filterquerschnitts

• gute Eignung bei schwankender Partikelbelastung

• wirtschaftliche Grob- und Vorfiltration

• langsamen Aufbau des Druckverlusts

• Schutz nachgeschalteter Anlagenkomponenten

Medienverträglichkeit

Polypropylen eignet sich für zahlreiche Wasser- und Prozessanwendungen. Die Beständigkeit muss dennoch für das konkrete Medium und die Betriebsbedingungen geprüft werden.

Eine technische Prüfung ist insbesondere erforderlich bei:

• starken Säuren oder Laugen

• oxidierenden Medien

• organischen Lösungsmitteln

• Lacken und Emulsionen

• Reinigungschemikalien

• erhöhten Temperaturen

• langen Einwirkzeiten

Neben dem Filterbeutel müssen auch Filtergehäuse, Stützkorb und Dichtungen für das Medium geeignet sein.

Temperatur und Differenzdruck

Der Filterbeutel ist für eine maximale Betriebstemperatur von 38 °C und einen maximalen Differenzdruck von 3 bar ausgelegt.

Der Filterwechsel sollte bereits bei einem niedrigeren betrieblichen Differenzdruck erfolgen. Der Grenzwert von 3 bar ist nicht als empfohlener Dauerbetriebspunkt zu verstehen.

Einbau im Filterbeutelgehäuse

Der Filterbeutel muss vollständig im Stützkorb des passenden Gehäuses sitzen. Falten, Verdrehungen oder eine fehlerhafte Positionierung können die Filterleistung und die Abdichtung beeinträchtigen.

Beim Einsetzen ist darauf zu achten:

• passende Beutelgröße kontrollieren

• Filterbeutel vollständig entfalten

• Beutel spannungsfrei in den Stützkorb einsetzen

• Kragen gleichmäßig in der Aufnahme positionieren

• Gehäusedichtung reinigen und prüfen

• Gehäuse ordnungsgemäß schließen

• Anlage langsam befüllen und entlüften

• Dichtheit unter Betriebsbedingungen kontrollieren

Filterwechsel und Wartung

Geeignete Wechselkriterien sind:

• festgelegter Differenzdruck

• deutlicher Rückgang des Volumenstroms

• festgelegtes Wartungsintervall

• Abschluss eines Produktionszyklus

• Abweichung der Filtratqualität

• sichtbare Beschädigung oder Verformung

Vor dem Öffnen des Gehäuses muss die Filtereinheit vollständig abgesperrt, drucklos und entleert sein.

Vorteile des PONG 100-X01

• Filterfeinheit 100 µm

• geeignet für Grob- und Vorfiltration

• Beutelgröße 150 × 550 mm

• PP-Nadelfilz mit Tiefenfilterwirkung

• hohe Schmutzaufnahmekapazität

• Schutz nachgeschalteter Feinfilter

• geeignet für mehrstufige Filtrationssysteme

• maximal 3 bar Differenzdruck

• maximale Betriebstemperatur 38 °C

• geeignet für Wasser und chemisch kompatible Prozessmedien
