Einzel Aktivkohlefilter 4,8 m³/h
Zeitgesteuert

Art.Nr.: AKFZV60-Z

« Zurück zur Kategorie

EUR 2.380,00
Preis netto: EUR 2.000,00

inkl. 19 % USt

  • Lieferzeit ca. 1-3 Wochen
  • Gewicht 220 kg


Zahlungsweisen

PayPal Vorkasse Kreditkarten Lastschrift Sofortüberweisung Barzahlung

Bewertung: 0.0 von 5

Datenblätter

Produktbeschreibung

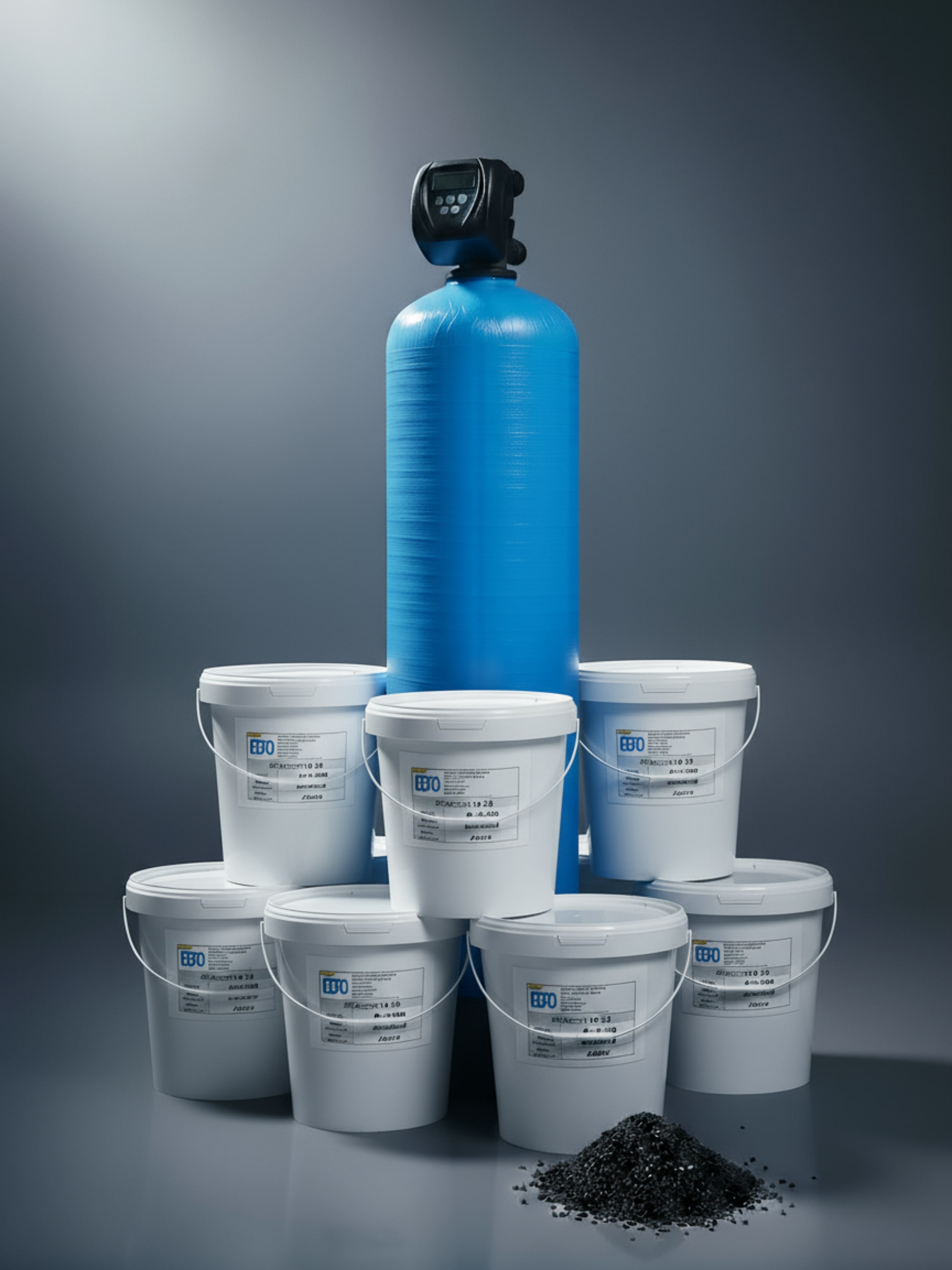

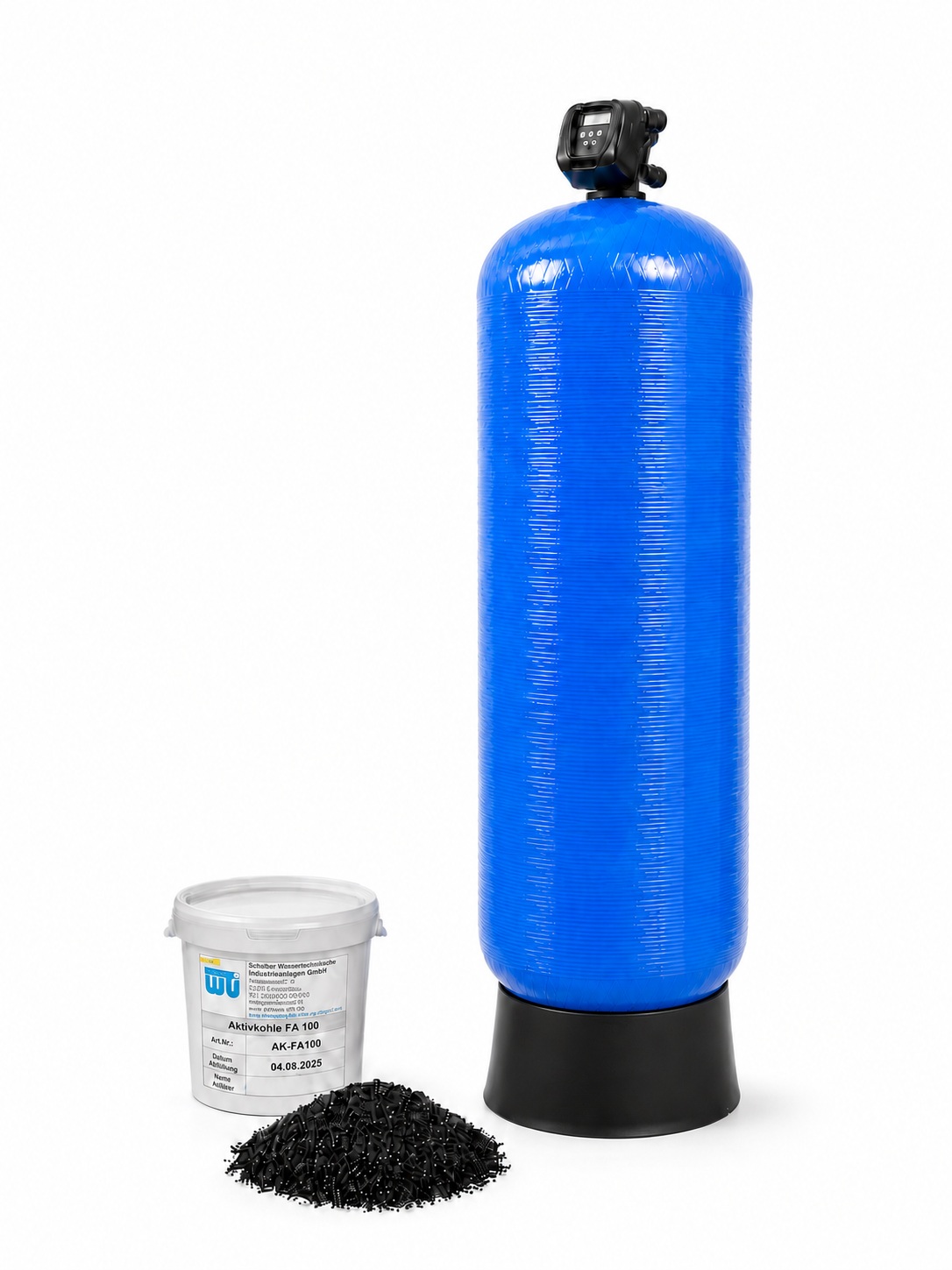

Einzel-Aktivkohlefilteranlage mit zeitgesteuerter Rückspülung für max. 4,8 m³/h

  • GFK Drucktank
  • Quarzkiesfüllung als Stützschicht
  • Aktivkohlefüllung
  • Zentralsteuerventil



Wichtiger Hinweis zum Rückspülen des Aktivkohlefilters

Während der Rückspülung kann Rohwasser am Aktivkohlefilter vorbeiströmen. Es darf deshalb während einer Rückspülung kein Wasser nach dem Aktivkohlefilter entnommen werden. Lässt sich das nicht verhindern müssen sie ein No Bypass Ventil zusätzlich einbauen. Dieses No Bypass Ventil verhindert dann das Rohwasser über den internen Bypass im Zentralsteuerventil während der Rückspülung fließen kann. Möchten sie den Aktivkohlefilter mit Klarwasser oder Trinkwasser Rückspülen kann ein Alternator Ventil (3 Wege Ventil) im Eingang vor dem Aktivkohlefilter verbaut werden. Dieses Alternator Ventil wird dann bei einer Rückspülung angesteuert.

Wichtig ist das sie die zusätzlichen Ventile in der Gleichen Größe wie das Zentralsteuerventil des Filters (die Angabe finden sie in der Tabelle unten) auswählen (1", 1,25", 1,5").

Die Ventile finden sie in der Kategorie Zubehör im Shop oder hier mit dem Link:

Alternator Ventil und No Bypass Ventil für Clack Zentralsteuerventile



Bitte beachten sie das für die Rückspülung ein höherer Volumenstrom benötigt wird als der maximale Betriebsdurchfluss.



Technische Daten der Aktivkohlefilteranlage AKFZV60-Z

Durchfluss max.   4,8 m³/h
Durchfluss min.   1,2 m³/h
Filterfließgeschwindigkeit bei Durchfluss max. 20 m/h
Filterfließgeschwindigkeit bei Durchfluss min.   5 m/h
Zulaufdruck Rohwasser min./max.  2,5-7 bar
Betriebstemperatur  max.  30 °C
Umgebungstemperatur max.       40 °C
Spülwassermenge ca.  6,0 m³/h
Spülwasserbedarf ca.   1,5 m³

Ausstattung der Aktivkohlefilteranlage AKFZV60-Z

Druckbehälter Inklusive Düsen Typ GFK
Stützschicht Quarzkies Körnung 1,0 - 2,0 mm   50 kg
Aktivkohle FA100 210 Liter
Zentralsteuerventil Clack WS1,25

Anschlüsse der Aktivkohlefilteranlage AKFZV60-Z

Elektrischer Anschluss 230V 50/60Hz
Eingangsanschluss Zentralsteuerventil Rohwasser  1,25" BSP innen
Ausgangsanschluss Zentralsteuerventil Weichwasser 1,25" BSP innen
Abwasseranschluss Zentralsteuerventil 1,25" Schlauch

Aufstellfläche und Maße der Aktivkohlefilteranlage AKFZV60-Z

Druckbehälter Durchmesser  555 mm
Druckbehälter mit Ventil Gesamthöhe 2.000 mm
Länge 600 mm
Breite 800 mm
Tragkraft für Betriebsgewicht ca. 330 kg

Anwendungen für Aktivkohlefilteranlagen

Aktivkohlefilteranlagen finden in der Trinkwasseraufbereitung, Prozesswasseraufbereitung und Abwasseraufbereitung Anwendung.

Die Filteranlagen werden in der Regel zur adsorptiven Rückhaltung von:

  • Geruchs- und Geschmacksstoffen
  • Schwebstoffentferung
  • Ozonentfernung
  • Organischen Substanzen
  • Schwermetallen
  • Chemikalien
  • Chlorentfernung
  • Huminsäuren
  • Ligninsulfonsäuren
  • Ölen
  • Halogenkohlenwasserstoffe
  • Pestizide

Funktion der Aktivkohlefilter

Aktivkohle hat den Vorteil unterschiedliche Aufbereitungsverfahren in einem Filter zu ermöglichen. Zum einen wird mit dem Aktivkohlefilter eine mechanische Reinigung durchgeführt die Schwebstoffe und Partikel zurückhält. Das Wasser strömt von oben nach unten durch den Behälter. Dabei lagern sich Schmutzpartikel im Filtermaterial ab. Deshalb ist auch eine Rückspülung wie bei einem Kiesfilter je nach Verschmutzungsgrad notwendig. Des Weiteren kann die Aktivkohle durch ihre große Oberfläche Stoffe und Substanzen durch Adsorption aufnehmen und in der Kohlenstoffmasse anreichern. Bei einer Reduktion oxidiert ein Teil der Aktivkohlemasse und wird somit verbraucht. Aktivkohle kann auch über katalytische Reaktionen zum Abbau von beispielsweise Chloraminen verwendet werden. Durch aufgenommene Substanzen kann das Gewicht um 10-20% steigen bevor es zu einem Durchbruch kommt. Erschöpfte Aktivkohle wird ausgetauscht. Die beladenen Massen müssen je nach angerreicherten Stoffen als Sondermüll oder Bauschutt entsorgt werden.

Reinigung eines Aktivkohlefilters

Um die Funktionsfähigkeit zu gewährleisten muss ein Aktivkohlefilter regelmäßig gereinigt werden. Dazu wird sauberes Wasser oder Prozesswasser von unten nach oben durch den Filter gespült. Die Rückspülung erfolgt über ein am Behälter montiertes Zentralsteuerventil. Die Rückspülung erfolgt Mengen- oder Zeitgesteuert, alle Spülzeiten sind individuell einstellbar.



Kundenfragen zu Aktivkohlefilter



Kühlschmierstoff mit Aktivkohle entfrenen?

  • Wir bauen ein Unterwasser-Prüfbecken, in dem Werkstücke durch Sichtprüfung auf Dichtheit geprüft werden. Die Werkstücke werden mit Druckluft beaufschlagt und die aufsteigenden Blasen lassen eine Leckage sichtbar werden. Die Werkstücke werden vorher mechanisch bearbeitet und dann gewaschen. Trotzdem befinden sich noch Reste von Kühlschmierstoff an den Werkstücken, die dann beim Eintauchen in das Wasser zu einer Trübung führen. Eine Sichtkontrolle wird dann immer schwieriger. Das Becken hat ein Füllvolumen von ca. 3000 ltr und muss ca. 1x pro Stunde umgewälzt werden.
    Wir wollen hier eine Filtereinheit nachrüsten, die diese Trübung entfernt und das Wasser wieder klar macht. Kann man das über Aktivkohle-Filter erreichen?

    Antwort:
    Zur Entfernung der Trübung auf Grund von Kühlschmierstoff können sie Aktivkohlefilter einsetzten. Ich habe ihnen hier einen Link zu einer Anlagengröße aufgeführt. Hier finden sie eine Aktivkohlefilteranlage zur Integration in ihre Umwälzleitung.
    Link: https://www.wasseraufbereitung-shop24.de/de/einzel-aktivkohlefilter-2-7-m-h-zeitgesteuert
    Mit dieser Anlagengröße wird der Aktivkohlefilter mit ca. 22 m/h bei 3 m³/h durchströmt.

    Die Aktivkohle muss vor der Inbetriebnahme und im Intervall 1-2 Wochen aufgelockert werden.
    Der Intervall hängt maßgeblich von der Verschmutzung des Wassers ab.
    Hierzu führt man eine Rückspülung für ca. 10 min zum Auflockern und Partikelentfernung durch.
    Dies wird über das Zentralsteuerventil vollautomatisch durchgeführt.

    Für eine Rückspülung aus dem Kreislauf benötigen sie ein No-Bypass Ventil.
    Link: https://www.wasseraufbereitung-shop24.de/de/no-bypass-ventil-1

    Wenn sie nicht mit Wasser aus dem Kreislauf spülen möchten (z.B. mit Stadtwasser)  benötigen sie eine andere Variante des Zentralsteuerventils, mit No-Bypass Ventil und 3 Wege Umschaltventil am Eingang um von Kreislauf auf Stadtwasser umzuschalten. Für die Rückspülung werden ca. 3,4 m³/h und insgesamt 850 Liter Wasser benötigt. Bei Bedarf kann ich das gerne in einem Angebot zusammenfassen. Die Aktivkohle muss vor der Inbetriebnahme und im Intervall 1-2 Wochen aufgelockert werden. Der Intervall hängt maßgeblich von der Verschmutzung des Wassers ab. Hierzu führt man eine Rückspülung für ca. 10 min zum Auflockern und Partikelentfernung durch. Dies wird über das Zentralsteuerventil vollautomatisch durchgeführt. Für eine Rückspülung aus dem Kreislauf benötigen sie ein No-Bypass Ventil.
    Link: https://www.wasseraufbereitung- shop24.de/de/no-bypass-ventil-1

    Wenn sie einen Versuch durchführen möchten können wir ihnen auch nur den Drucktank und die Aktivkohle anbieten.
    Die Ventiltechnik können sie immer noch nachrüsten oder es manuell über Kugelhähne realisieren.





Wir bieten Ihnen auch eine kostengünstige Montage und Inbetriebnahme Ihrer gewünschten Aktivkohlefilteranlage an.
