Doppel-Enthärtungsanlage
für maximal 12,5 m³/h

Doppel-Enthärtungsanlage DEH300CL für maximal 12,5 m³/h

Die Doppel-Enthärtungsanlage DEH300CL erzeugt kontinuierlich Weichwasser mit einer Durchflussleistung von maximal 12,5 m³/h. Zwei Austauscherbehälter ermöglichen den automatischen Wechsel zwischen Enthärtungsbetrieb und Regeneration. Während ein Behälter regeneriert wird, übernimmt der zweite Behälter die Weichwasserversorgung.

Mit 2 × 300 Litern hochwertigem Kationenaustauscherharz erreicht die Anlage eine Kapazität von bis zu 1.200 m³ × °dH. Die Ausführung eignet sich für industrielle und gewerbliche Anwendungen mit hohem und kontinuierlichem Weichwasserbedarf.

Vorteile der Doppel-Enthärtungsanlage

• Kontinuierliche Weichwasserversorgung durch zwei Austauscherbehälter

• Durchflussleistung bis maximal 12,5 m³/h

• Kapazität bis 1.200 m³ × °dH

• Zwei Clack-WS1.5-Zentralsteuerventile

• Separate Steuerung und Spannungsversorgung für jedes Ventil

• Zwei separate Salzlöseventile für eine redundante Soleansaugung

• Einzelbetrieb jedes Austauscherbehälters möglich

• Komplette PVC-U-Verrohrung mit Absperr- und Kontrollarmaturen

• Vier Manometer zur Druck- und Differenzdruckkontrolle

• Zwei Probeentnahmehähne

• Vier PVC-U-Absperrkugelhähne

• Edelstahlverschraubungen an Ein- und Ausgang der Steuerventile

• Integrierte Verschneideeinrichtungen zur Einstellung der Resthärte

• Automatische, mengenabhängige Regeneration

• Individuelle Programmierung der Steuerungen

• Geprüfte Ventil- und Umschaltfunktion

• Dokumentierte Einstellparameter und ausführliche Betriebsanleitung

Einzelbetrieb bei Wartung und Reparatur

Jeder Austauscherbehälter besitzt einen eigenen Rohwasser- und Weichwasser-Absperrkugelhahn. Dadurch kann ein Behälter bei Wartungs- oder Reparaturarbeiten hydraulisch von der Anlage getrennt werden.

Der zweite Behälter kann währenddessen weiterhin Weichwasser erzeugen. Die verfügbare Durchflussleistung und Kapazität reduzieren sich während des Einzelbetriebs entsprechend.

Diese Ausführung erhöht die Betriebssicherheit erheblich. Die Anlage ist jedoch nicht vollständig redundant, da das Dreiwege-Umschaltventil und der zentrale Wasserzähler gemeinsam genutzt werden.

Zwei Steuerventile und zwei Salzlöseventile

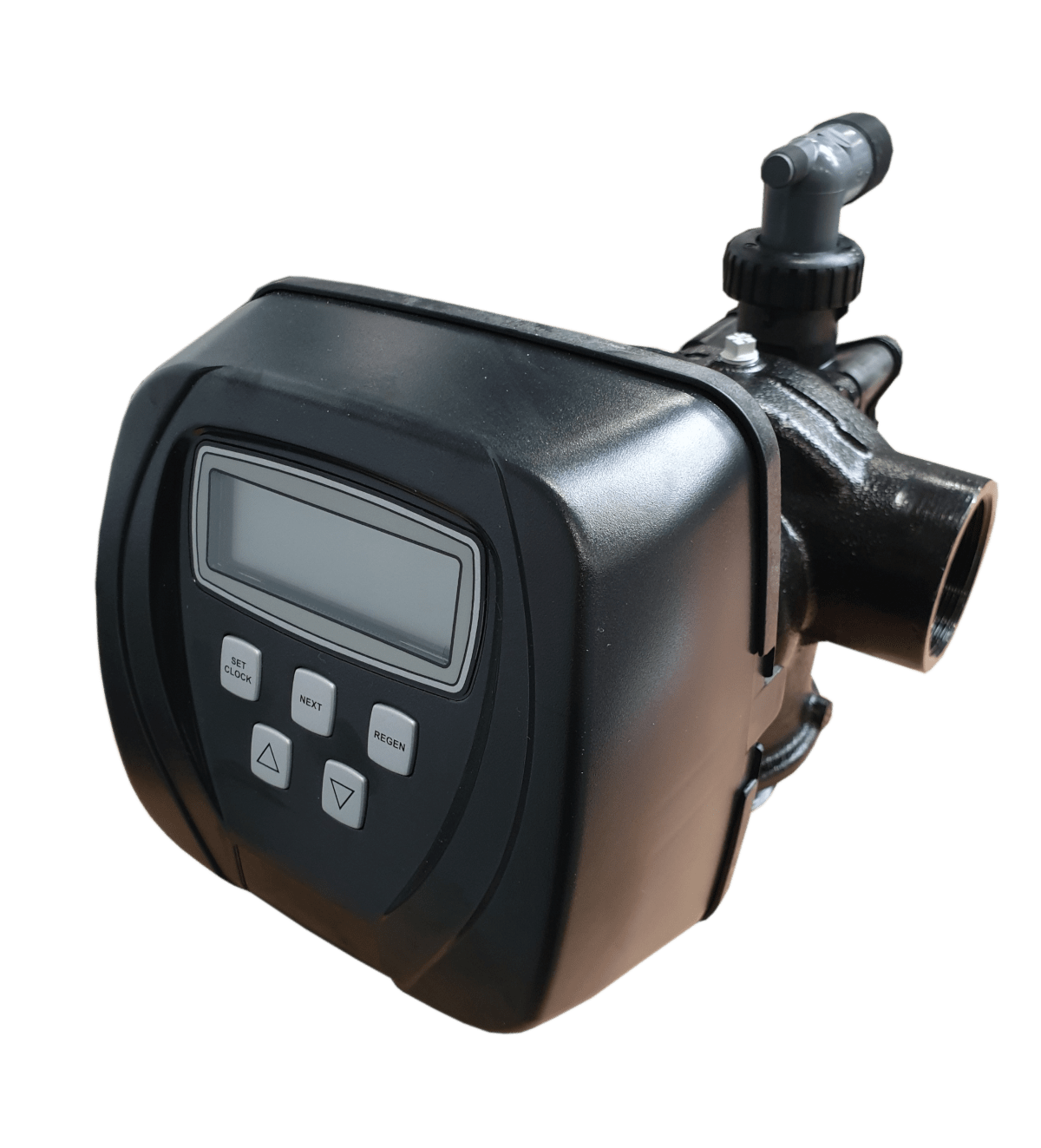

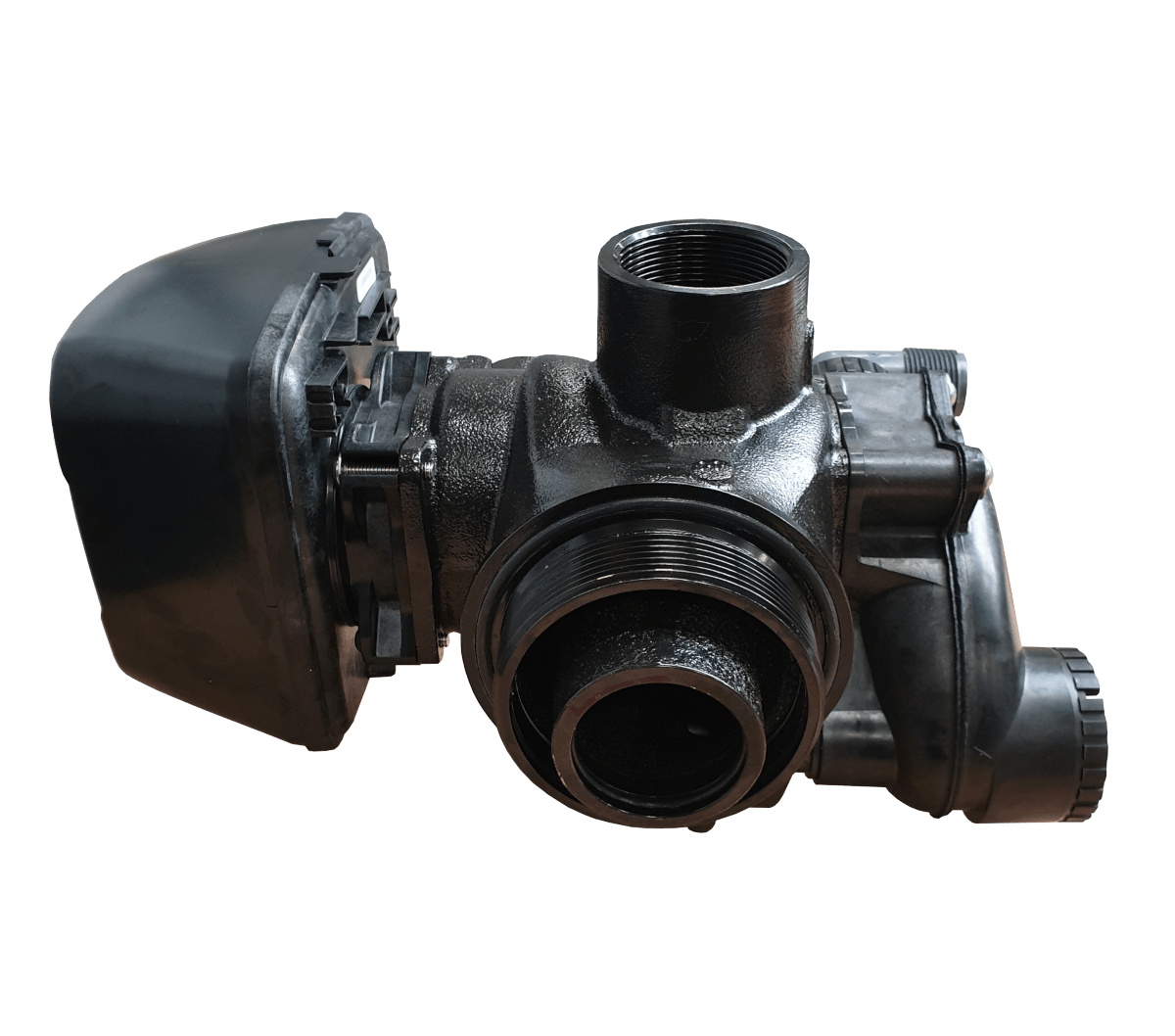

Jeder Austauscherbehälter ist mit einem eigenen Clack-WS1.5-Zentralsteuerventil ausgestattet. Beide Ventile verfügen über eine separate Steuerung und ein eigenes Netzteil.

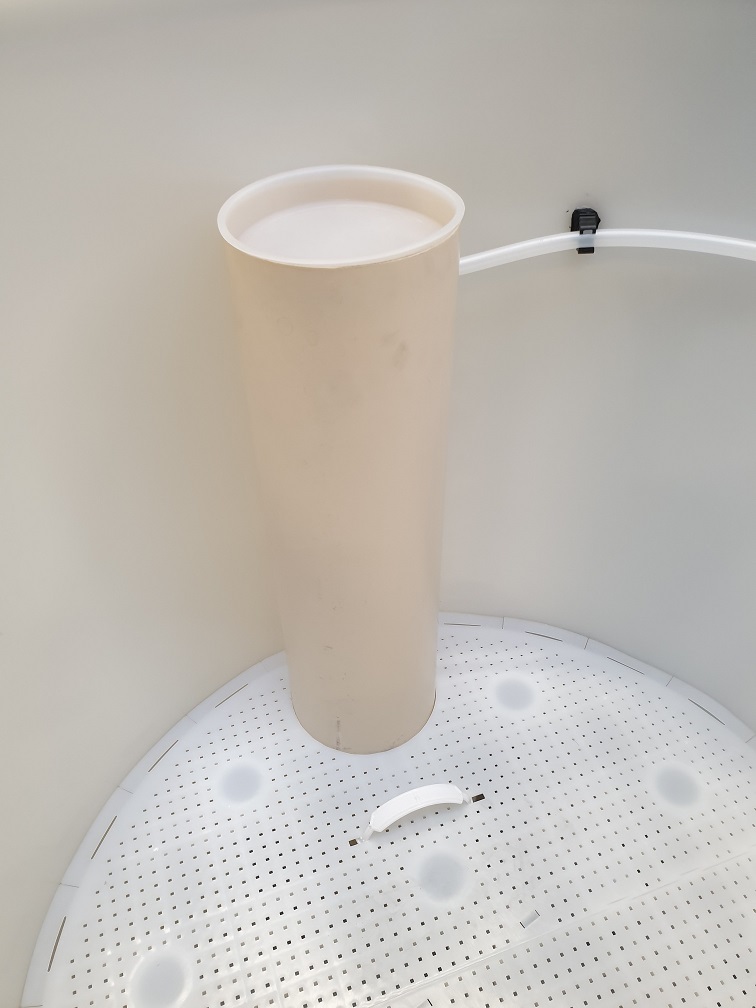

Zusätzlich besitzt die Anlage zwei separate Salzlöseventile. Damit sind sowohl die Steuerung als auch die Soleansaugung für jeden Austauscherbehälter separat ausgeführt. Eine Störung an einem Steuerventil oder Salzlöseventil betrifft dadurch nicht automatisch beide Behälter.

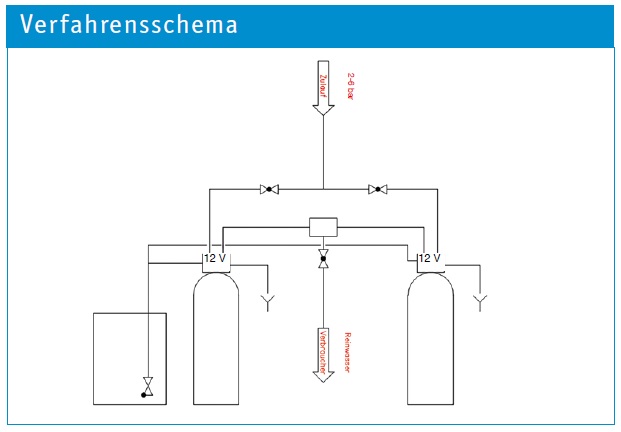

Funktionsweise der Enthärtungsanlage

Das Rohwasser durchströmt den in Betrieb befindlichen Austauscherbehälter. Das darin enthaltene Kationenaustauscherharz bindet Calcium- und Magnesiumionen und tauscht diese gegen Natriumionen aus.

Die erzeugte Weichwassermenge wird über den zentralen Wasserzähler erfasst. Nach Erreichen der eingestellten Kapazität schaltet das Dreiwegeventil automatisch auf den zweiten Austauscherbehälter um. Der erschöpfte Behälter wird anschließend mit Salzsole regeneriert und steht danach wieder für den nächsten Betriebswechsel bereit.

Die Regeneration umfasst:

• Rückspülen des Austauscherharzes

• Besalzen mit Natriumchloridsole

• Langsamwaschen

• Schnellwaschen

• Wiederbefüllen des Salzlösebehälters

Typische Einsatzbereiche

• Industrielles Prozess- und Produktionswasser

• Vorbehandlung von Umkehrosmoseanlagen

• Kesselspeisewasseraufbereitung

• Kühlkreisläufe und Verdunstungskühlanlagen

• Gewerbliche Wasch- und Reinigungsanlagen

• Lebensmittel- und Getränkeproduktion

• Wäschereien und Großküchen

• Hotels und größere Gebäudekomplexe

• Technische Wasserversorgung in Industrie und Gewerbe

Technische Daten der DEH300CL

Vergleich der industriellen Baugrößen

Alle drei Baugrößen arbeiten nach demselben Verfahrensprinzip. Sie unterscheiden sich insbesondere bei Durchflussleistung, Kapazität, Harzmenge, Anschlussgröße und Salzlösebehälter.

Gemeinsame Ausstattung der drei Baugrößen

Beispiel zur Kapazitätsberechnung

Die Kapazitätsangabe bezieht sich auf die Entfernung von 1 °dH. Bei einer Rohwasserhärte von 10 °dH und einer gewünschten Enthärtung auf nahezu 0 °dH ergibt sich bei Vollbesalzung:

1.200 m³ × °dH ÷ 10 °dH = ca. 120 m³ Weichwasser

Nach ungefähr 120 m³ erzeugtem Weichwasser wird auf den zweiten Austauscherbehälter umgeschaltet und der erschöpfte Behälter regeneriert.

Bei einer zu entfernenden Härte von 20 °dH reduziert sich die theoretische Wassermenge auf ungefähr 60 m³.

Zur Kontrolle der Rohwasserhärte und der eingestellten Verschneidung eignet sich das Gesamthärtemessbesteck GH 100.

Voll- und Sparbesalzung

Bei der Vollbesalzung wird die maximale Kapazität des Ionenaustauscherharzes genutzt. Dadurch verlängert sich die Betriebszeit zwischen den Regenerationen.

Die Sparbesalzung reduziert den Salzbedarf je Regeneration von 60 auf 36 kg. Gleichzeitig sinkt die nutzbare Anlagenkapazität von 1.200 auf 900 m³ × °dH.

Für die Regeneration werden technisch reine Salztabletten für Enthärtungsanlagen verwendet.

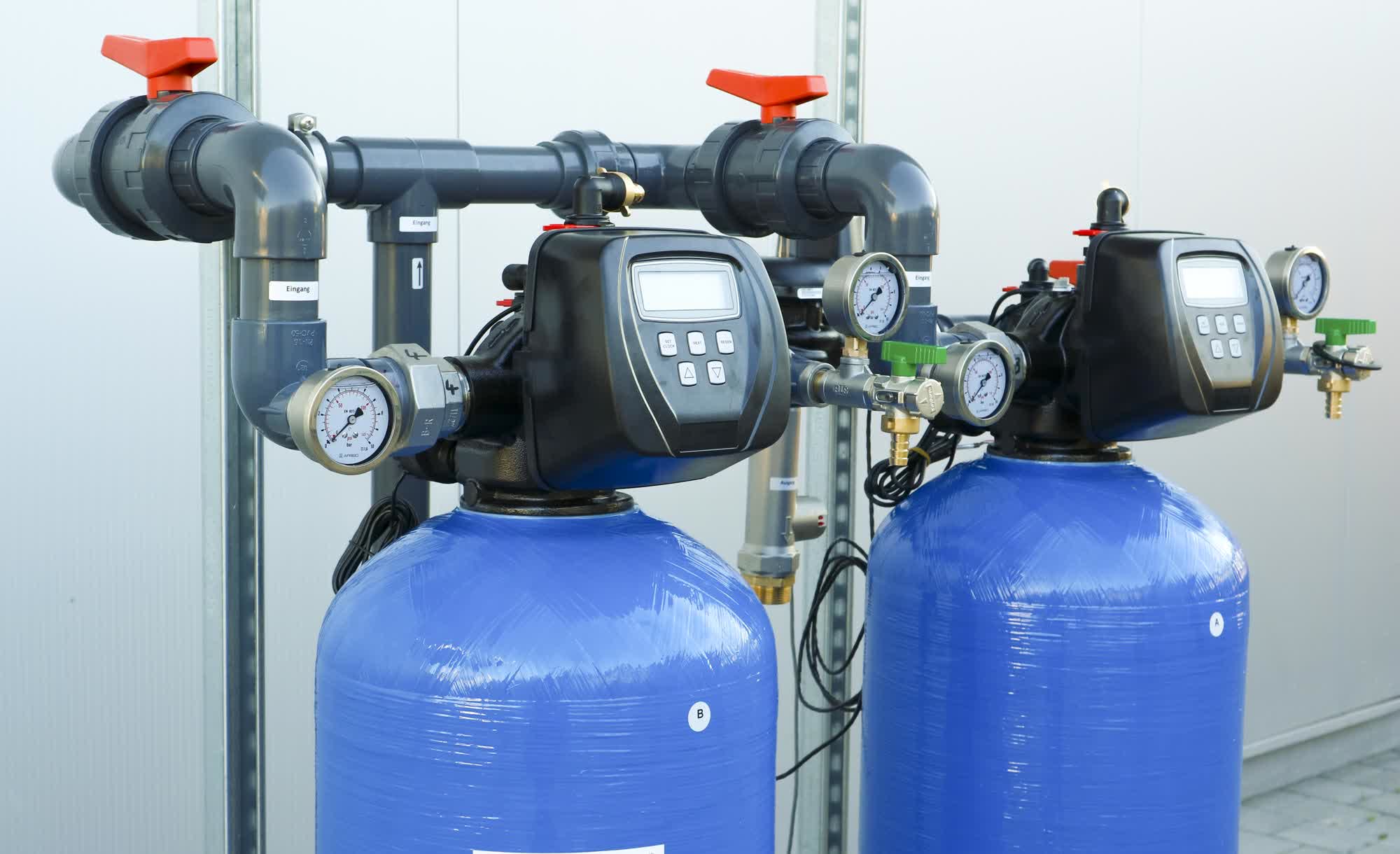

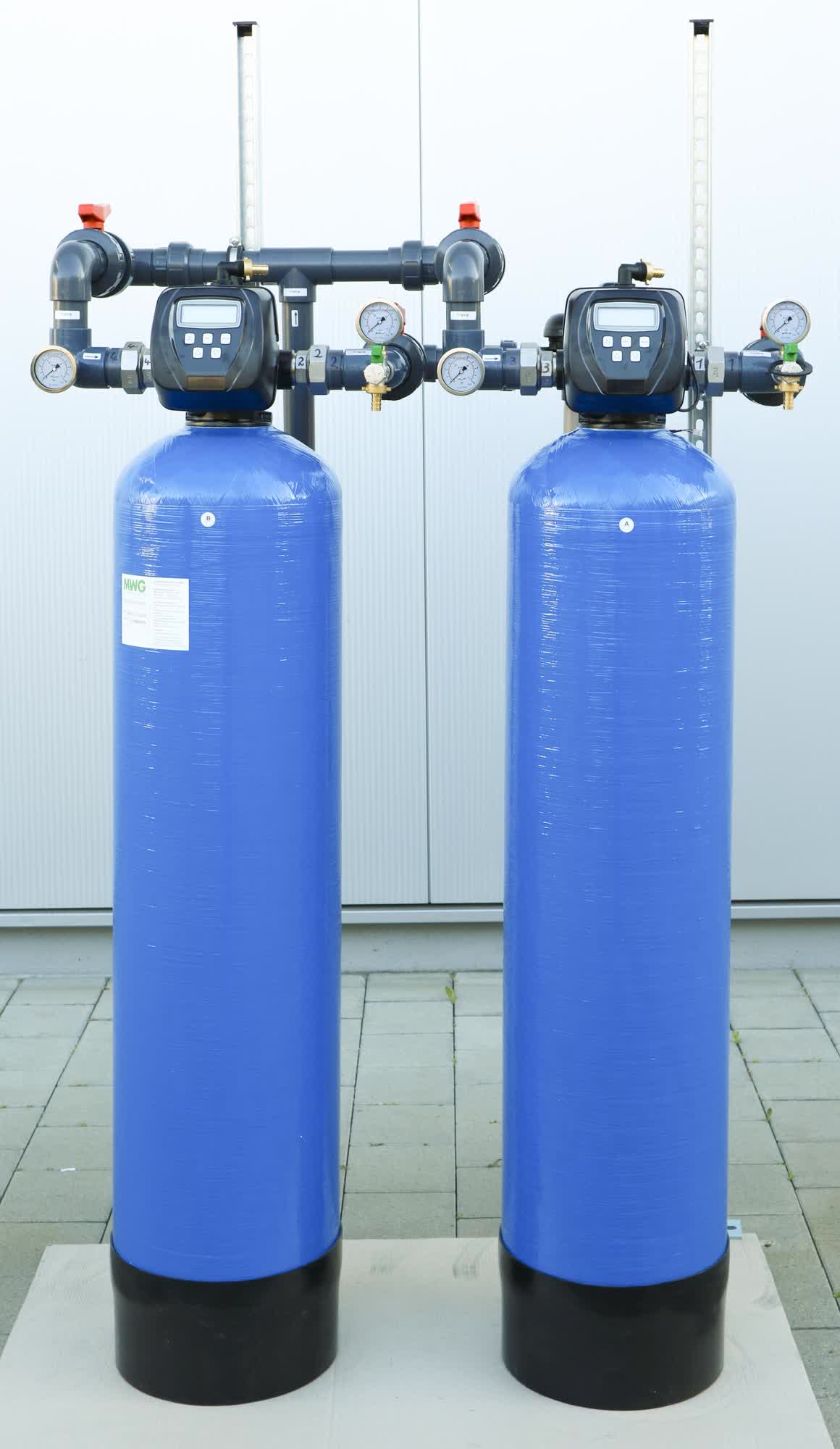

Verrohrung und Kontrollarmaturen

Die Anlage wird mit einer kompletten PVC-U-Verrohrung ausgeführt. Diese umfasst:

• Vier PVC-U-Absperrkugelhähne

• Vier Manometer zur Druck- und Differenzdruckkontrolle

• Zwei Probeentnahmehähne

• Edelstahlverschraubungen an Ein- und Ausgang der Steuerventile

• Verbindungsleitungen zwischen den Anlagenkomponenten

• Anschlüsse für das Dreiwegeventil und den Wasserzähler

Die umfangreiche Verrohrung ermöglicht eine übersichtliche Kontrolle der hydraulischen Betriebszustände und den separaten Betrieb jedes Austauscherbehälters.

Aufstellung und Harzbefüllung

Die beiden Druckbehälter werden leer am endgültigen Aufstellort positioniert. Erst danach erfolgt die Befüllung mit jeweils 300 Litern Ionenaustauscherharz.

Die Anlagenkomponenten werden aus Transport- und Einbringungsgründen nicht vollständig montiert angeliefert. Kleinteile und Armaturen können sich bei der Anlieferung im Salzlösebehälter befinden.

Am Aufstellort werden benötigt:

• Ebene, tragfähige und wasserbeständige Aufstellfläche

• Rohwasser- und Weichwasseranschluss

• Freier Abwasseranschluss mit mindestens 2 Zoll

• Zwei elektrische Anschlüsse mit 230 V

• Bodenablauf oder geeignete Entwässerungsmöglichkeit

• Mindestens 2.400 mm Raumhöhe

• Ausreichender Zugang für Wartung und Salznachfüllung

Zum Schutz der Steuerventile und des Ionenaustauscherharzes empfehlen wir einen Vorfilter mit etwa 100 µm Filterfeinheit.

Geprüft, programmiert und dokumentiert

Vor der Auslieferung werden die Steuerventile programmiert und die Ventil- und Umschaltfunktionen kontrolliert. Die eingestellten Betriebsparameter werden in einem Anlagendatenblatt dokumentiert.

Eine ausführliche Betriebsanleitung unterstützt bei Montage, Inbetriebnahme, Bedienung und Wartung. Weitere technische Informationen zum Ionenaustausch und zum industriellen Einsatz finden Sie auf unserer Homepage unter Enthärtungsanlagen zur Wasseraufbereitung.
