Enthärtungspatrone EHP50
bei 10 °dH bis zu 20.000 l
Art.Nr.: EHP-50
EUR 440,30
Preis netto: EUR 370,00
inkl. 19 % USt
Zahlungsweisen
bei 10 °dH bis zu 20.000 l 5
Downloads
Technische Beschreibung S 1567.pdf (0.07 MB)
LEWATIT S 1567 Sicherheitsdatenblatt.pdf (0.11 MB)
Produktbeschreibung

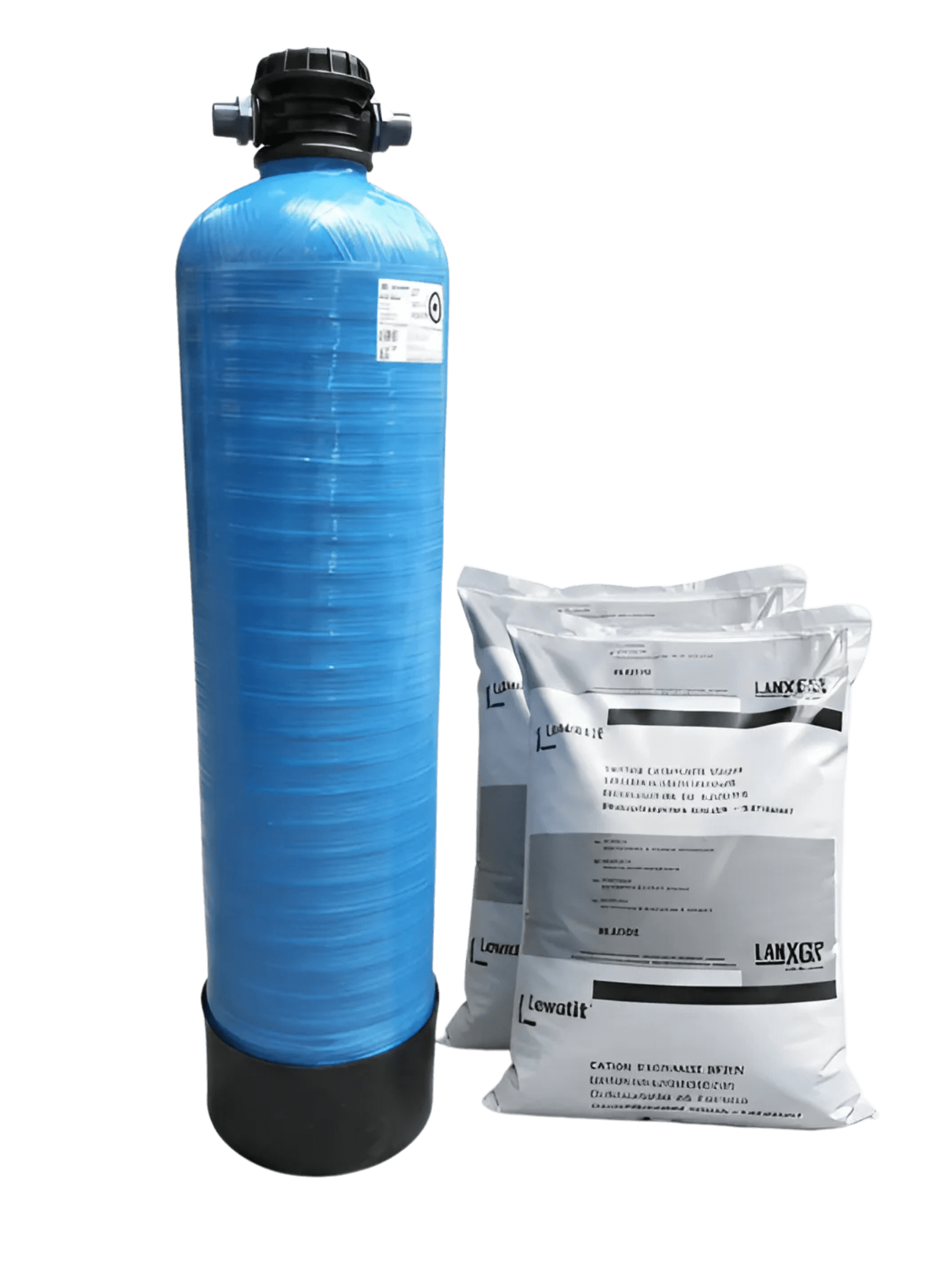

Enthärtungspatrone EHP50 mit 50 Liter Harz für Weichwasser
Die Enthärtungspatrone EHP50 ist eine wiederbefüllbare Ionenaustauscherpatrone zur Herstellung von nahezu härtefreiem Weichwasser. Mit 50 Litern stark saurem Kationenaustauscherharz bietet sie die doppelte Kapazität der EHP25 und eignet sich für größere technische Befüllungen, längere Serviceeinsätze und regelmäßig benötigte Weichwassermengen.
Bei einer Rohwasserhärte von 10 °dH können mit einer Harzfüllung bis zu ca. 20.000 Liter Weichwasser erzeugt werden. Bei 20 °dH beträgt die Richtkapazität ca. 10.000 Liter.
Die EHP50 benötigt im normalen Betrieb:
keinen Stromanschluss
keine elektrische Steuerung
keinen separaten Salzbehälter
keine Salztabletten
keinen Abwasseranschluss für einen automatischen Regenerationszyklus
Die Patrone wird über den vorhandenen Wasserdruck betrieben. Nach der Erschöpfung wird das Harz ausgetauscht oder außerhalb der Patrone fachgerecht regeneriert.
Doppelte Kapazität gegenüber der EHP25
Die EHP50 ist für Anwendungen vorgesehen, bei denen die Kapazität einer 25-Liter-Patrone nicht ausreicht, eine große stationäre Enthärtungsanlage jedoch nicht benötigt wird.
Das Harzvolumen von 50 Litern ermöglicht:
größere Wassermengen mit einer Harzfüllung
längere Betriebsintervalle
weniger häufige Harzwechsel
größere Reserven bei schwankender Rohwasserhärte
längere mobile und temporäre Einsätze
wirtschaftliche Versorgung einzelner technischer Verbraucher
flexible Enthärtung ohne automatische Regeneration
Die EHP50 eignet sich damit als mittlere Patronengröße für Anwendungen mit begrenzter Betriebsdauer oder unregelmäßigem Weichwasserbedarf.
Typische Einsatzbereiche
Die Enthärtungspatrone kann überall eingesetzt werden, wo ausreichend Wasserdruck vorhanden ist und vorübergehend oder flexibel Weichwasser benötigt wird.
Typische Anwendungen sind:
größere technische Befüllungen
mobile Wartungs- und Serviceeinsätze
vorübergehende Weichwasserversorgung
Überbrückung bei Ausfall einer Enthärtungsanlage
Versorgung einzelner Maschinen
Reinigungs- und Spülvorgänge
Versuchs- und Pilotanlagen
kleinere Produktionsprozesse
Vorbehandlung von Umkehrosmoseanlagen
temporäre Wasseraufbereitungsanlagen
gewerbliche Anwendungen mit unregelmäßigem Wasserbedarf
Anwendungen ohne verfügbaren Strom- oder Abwasseranschluss
Bei einem dauerhaft hohen oder kontinuierlichen Wasserverbrauch ist eine automatisch regenerierende Enthärtungsanlage in der Regel zweckmäßiger.
Funktionsweise der Wasserenthärtung
Die EHP50 arbeitet nach dem Prinzip des Kationenaustauschs.
Das enthaltene stark saure Kationenaustauscherharz befindet sich in Natriumform. Während das Rohwasser durch das Harzbett strömt, nimmt das Harz Calcium- und Magnesiumionen auf.
Im Austausch gibt das Harz Natriumionen an das Wasser ab.
Dadurch werden:
Calciumionen aus dem Wasser aufgenommen
Magnesiumionen aus dem Wasser aufgenommen
die Gesamthärte stark reduziert
Kalkablagerungen verhindert oder deutlich vermindert
nachgeschaltete Anlagen und Wärmeübertragungsflächen geschützt
nahezu härtefreies Weichwasser erzeugt
Die Enthärtung reduziert nicht den gesamten Salzgehalt des Wassers. Calcium und Magnesium werden gegen Natrium ausgetauscht. Die elektrische Leitfähigkeit bleibt deshalb weitgehend erhalten.
Die EHP50 ist keine Vollentsalzungspatrone und erzeugt kein VE-Wasser.
Kapazität abhängig von der Rohwasserhärte
Die nutzbare Wassermenge hängt direkt von der Härte des Rohwassers ab. Je höher die Rohwasserhärte ist, desto schneller werden die Austauschplätze des Harzes belegt.
Die EHP50 besitzt eine Richtkapazität von ca. 200 m³ × °dH.
Die voraussichtlich behandelbare Wassermenge wird wie folgt berechnet:
Kapazität 200 m³ × °dH ÷ Rohwasserhärte in °dH = behandelbare Wassermenge in m³
Beispiele zur Kapazitätsberechnung
| Rohwasserhärte | Richtwert behandelbare Wassermenge |
|---|---|
| 5 °dH | ca. 40.000 Liter |
| 10 °dH | ca. 20.000 Liter |
| 15 °dH | ca. 13.330 Liter |
| 20 °dH | ca. 10.000 Liter |
| 25 °dH | ca. 8.000 Liter |
| 30 °dH | ca. 6.670 Liter |
Die Werte dienen als Orientierung. Die tatsächlich nutzbare Kapazität hängt zusätzlich ab von:
genauer Zusammensetzung des Rohwassers
gewünschter Resthärte
Volumenstrom
Wassertemperatur
Zustand des Harzes
vorheriger Nutzung
Eisen- und Mangangehalt
Partikel- und Trübstoffbelastung
gleichmäßiger Durchströmung des Harzbetts
Zeitpunkt des Harzwechsels
Für eine verlässliche Auslegung muss die Rohwasserhärte bekannt sein.
Volumenstrom an die Anwendung anpassen
Der zulässige Betriebsdurchfluss darf nicht überschritten werden. Ein zu hoher Volumenstrom verkürzt die Kontaktzeit zwischen Wasser und Ionenaustauscherharz.
Mögliche Folgen eines zu hohen Durchflusses sind:
vorzeitiger Härtedurchbruch
erhöhte Resthärte am Patronenausgang
unvollständige Nutzung der vorhandenen Harzkapazität
schwankende Weichwasserqualität
ungleichmäßige hydraulische Belastung des Harzbetts
Bei Anwendungen mit besonders niedriger zulässiger Resthärte sollte der Volumenstrom entsprechend begrenzt und regelmäßig kontrolliert werden.
Gleichmäßige Wasserverteilung über das Harzbett
Der Verteilerkopf führt das Rohwasser über das Harzbett und sammelt das enthärtete Wasser über das interne Verteilerrohr.
Eine vollständige Entlüftung ist erforderlich, damit:
das gesamte Harzvolumen genutzt wird
keine größeren Luftpolster im Drucktank verbleiben
der Wasserstrom gleichmäßig durch das Harzbett fließt
hydraulische Kurzschlussströmungen reduziert werden
Druckschläge beim Anfahren vermieden werden
eine gleichmäßige Enthärtungsleistung erreicht wird
Ein- und Ausgang besitzen jeweils einen ¾-Zoll-Anschluss.
Angeschlossene Rohr- oder Schlauchleitungen müssen so verlegt werden, dass keine unzulässigen mechanischen Kräfte auf den Verteilerkopf übertragen werden.
Getrennte Lieferung für einfachere Aufstellung
Die EHP50 wird aufgrund des höheren Gesamtgewichts nicht mit eingefülltem Harz transportiert. Drucktank und Enthärtungsharz werden getrennt geliefert.

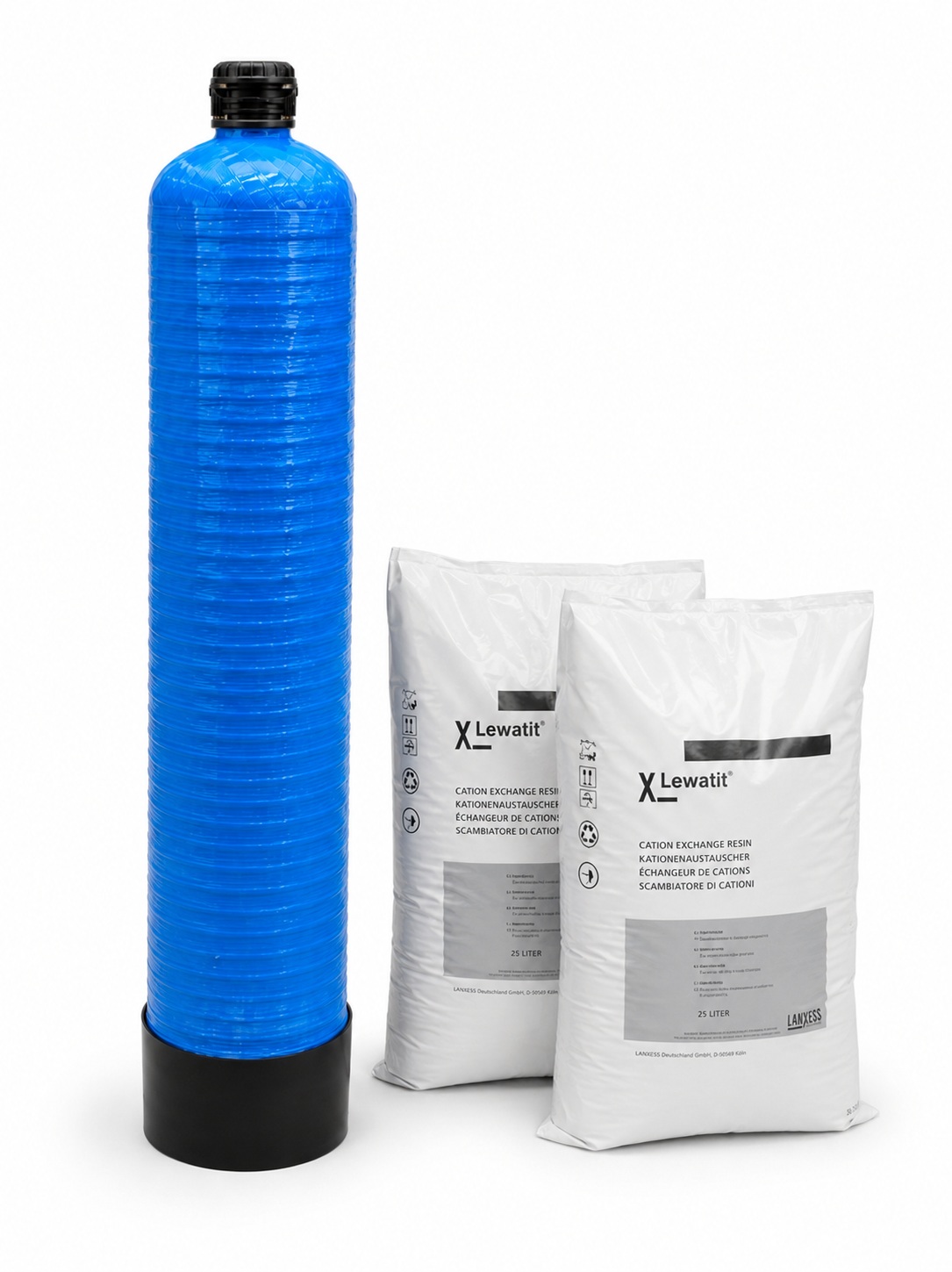

Für die vollständige Befüllung werden zwei Säcke mit jeweils 25 Litern Harz benötigt. Beide Säcke zusammen entsprechen genau dem vorgesehenen Harzvolumen von 50 Litern.
Die getrennte Lieferung erleichtert:
den Transport zum Aufstellort
das Einbringen in Technikräume
die Handhabung bei Treppen und schmalen Zugängen
das Positionieren des leeren Drucktanks
die Befüllung direkt am endgültigen Standort
Der Drucktank sollte vor dem Einfüllen des Harzes senkrecht und standsicher am vorgesehenen Aufstellort positioniert werden. Nach der Befüllung mit Harz und Wasser sollte die Patrone möglichst nicht mehr umgesetzt werden.
Erstbefüllung und Inbetriebnahme
Vor der ersten Verwendung muss die EHP50 mit den beiden Harzsäcken befüllt, vollständig entlüftet und ausreichend gespült werden.
Grundsätzlicher Ablauf:
Drucktank am endgültigen Standort senkrecht aufstellen
Verteilerkopf vorsichtig entfernen
internes Verteilerrohr mittig positionieren
obere Öffnung des Verteilerrohrs verschließen
zwei Säcke mit jeweils 25 Litern Harz vollständig einfüllen
Gewinde und Dichtflächen sorgfältig reinigen
Verteilerkopf fachgerecht montieren
Ein- und Ausgang entsprechend der Fließrichtung anschließen
geeignete Absperrarmaturen vorsehen
Wasserzuführung langsam öffnen
Drucktank vollständig entlüften
sämtliche Verbindungen auf Dichtheit kontrollieren
Harzbett ausreichend spülen
Resthärte am Ausgang prüfen
Während der Befüllung darf kein Harz in das Verteilerrohr gelangen. Gewinde und Dichtflächen müssen vor der Montage vollständig frei von Harzkugeln sein.
Vor der Nutzung sollten ungefähr drei Bettvolumen Spülwasser verworfen werden. Bei 50 Litern Harz entspricht dies etwa 150 Litern Wasser.
Das aufbereitete Wasser sollte erst verwendet werden, wenn es klar ist und die geforderte Resthärte erreicht wird.
Resthärte regelmäßig kontrollieren
Die rechnerische Kapazität bietet einen Orientierungswert. Die tatsächliche Erschöpfung der Patrone sollte durch eine Resthärtemessung kontrolliert werden.
Für die Messung eignet sich das Resthärte-Messbesteck RH-1. Es erfasst niedrige Härtewerte nach Enthärtungsanlagen und Enthärtungspatronen.
Ein Harzwechsel ist erforderlich, wenn:
die Resthärte am Ausgang ansteigt
der festgelegte Härtegrenzwert überschritten wird
kein ausreichend enthärtetes Wasser mehr erzeugt wird
die berechnete Kapazität erreicht wurde
das Harz verschmutzt oder hydraulisch beeinträchtigt ist
Kalkablagerungen trotz korrektem Betrieb wieder auftreten
Bei empfindlichen technischen Anwendungen sollte nicht erst nach sichtbarer Kalkbildung reagiert werden.
Was die EHP50 entfernt
Die EHP50 ist gezielt für die Reduzierung der Wasserhärte ausgelegt.
Sie reduziert insbesondere:
Calcium
Magnesium
Gesamthärte
Kalkbildungsneigung
Die Patrone entfernt nicht gezielt:
den gesamten Salzgehalt
Natrium
Chlorid
Nitrat
Sulfat
Kieselsäure
organische Stoffe
Geruchs- und Geschmacksstoffe
Keime und Mikroorganismen
Eisen und Mangan
Trüb- und Schwebstoffe
Für eine Reduzierung der Leitfähigkeit oder des Gesamtsalzgehalts sind andere Verfahren wie Umkehrosmose oder Vollentsalzung erforderlich.
Natriumanstieg durch den Ionenaustausch
Bei der Enthärtung werden Calcium und Magnesium gegen Natrium ausgetauscht. Der Natriumgehalt des behandelten Wassers steigt deshalb an.
Als rechnerischer Orientierungswert erhöht sich der Natriumgehalt um ungefähr 8,2 mg/l je vollständig entferntem Grad deutscher Härte.
Beispiel bei einer vollständigen Enthärtung von 20 °dH:
20 °dH × 8,2 mg/l = ca. 164 mg/l zusätzliche Natriumbelastung
Bei einer vorgesehenen Nutzung als Trinkwasser müssen deshalb berücksichtigt werden:
Natriumgehalt des Rohwassers
Höhe der entfernten Wasserhärte
vorgesehene Nutzung
hygienischer Zustand der Patrone
Werkstoffe der Installation
Anforderungen an die Absicherung gegenüber dem Trinkwassernetz
Die Patrone desinfiziert das Wasser nicht. Das Rohwasser muss bereits eine für die vorgesehene Nutzung geeignete mikrobiologische Qualität besitzen.
Vorenthärtung für Umkehrosmoseanlagen
Die EHP50 kann als mobile oder zeitweise Vorenthärtung vor einer Umkehrosmoseanlage eingesetzt werden.
Durch die Entfernung von Calcium und Magnesium wird das Risiko von Härteablagerungen auf den Membranen reduziert.
Der Einsatz kann sinnvoll sein:
bei hartem Rohwasser
bei mobilen UO-Anlagen
bei Versuchs- und Pilotanlagen
während Wartungs- oder Serviceeinsätzen
bei diskontinuierlicher Permeaterzeugung
als vorübergehender Ersatz einer stationären Vorenthärtung
bei zeitlich begrenzten Produktionskampagnen
Die Enthärtungspatrone ersetzt keine vollständige Auslegung der Umkehrosmoseanlage. Neben Calcium und Magnesium können weitere Inhaltsstoffe wie Sulfat, Barium, Strontium, Kieselsäure, Eisen und organische Stoffe für die Membranauslegung relevant sein.
Einsatz bei Brunnen- und Prozesswasser
Bei Stadtwasser kann die EHP50 eingesetzt werden, sofern Wasserhärte und Betriebsbedingungen zur Patrone passen.
Bei Brunnen- oder Prozesswasser sollte vor dem Einsatz geprüft werden, ob störende Wasserinhaltsstoffe vorhanden sind.
Besonders relevant sind:
Eisen
Mangan
Trübstoffe
Schwebstoffe
organische Belastungen
Öle und Fette
Oxidationsmittel
ungewöhnliche pH-Werte
Diese Stoffe können das Harz verschmutzen, die Kapazität verringern oder das Harzbett hydraulisch beeinträchtigen.
Die Enthärtungspatrone ist nicht für die zuverlässige Entfernung von Eisen, Mangan oder Trübstoffen vorgesehen.
Wiederverwendbar durch Harzwechsel
Die EHP50 ist keine Einwegpatrone. Drucktank, PE-Innenbehälter, internes Verteilerrohr und Verteilerkopf können nach der Erschöpfung des Harzes weiterverwendet werden.
Für eine vollständige Neubefüllung werden 50 Liter geeignetes Enthärtungsharz benötigt.
Dies entspricht zwei Säcken Lewatit S 1567 mit jeweils 25 Litern.
Das Harz ist:
ein stark saures Kationenaustauscherharz
in Natriumform vorkonditioniert
gelförmig aufgebaut
mit Sulfonsäuregruppen funktionalisiert
für die Enthärtung von Wasser vorgesehen
Grundsätzlicher Ablauf des Harzwechsels
Wasserzuführung schließen
Patrone vollständig drucklos machen
vorhandenes Wasser ablassen
Verteilerkopf vorsichtig entfernen
erschöpftes Harz vollständig aus dem Drucktank entfernen
Drucktank und Verteilerrohr mit sauberem Wasser spülen
Verteilerrohr mittig positionieren
Öffnung des Verteilerrohrs verschließen
zwei Säcke mit jeweils 25 Litern neuem Harz einfüllen
Gewinde und Dichtflächen reinigen
Verteilerkopf fachgerecht montieren
Patrone langsam mit Wasser füllen
vollständig entlüften
Harzbett gründlich spülen
Dichtheit und Resthärte kontrollieren
Das Harz wird während des normalen Patronenbetriebs nicht automatisch regeneriert.
Enthärtungspatrone oder automatische Enthärtungsanlage
Die EHP50 bietet eine flexible Lösung für zeitlich begrenzte, mobile oder unregelmäßige Anwendungen.
Während des Betriebs benötigt sie:
keine elektrische Steuerung
keinen automatischen Regenerationszyklus
keinen separaten Salzbehälter
keine Salztabletten
keinen Regenerationswasserablauf
Nach der Erschöpfung muss das Harz jedoch ausgetauscht oder extern regeneriert werden. Während des Harzwechsels steht kein Weichwasser zur Verfügung.
Bei regelmäßigem oder kontinuierlichem Weichwasserbedarf ist eine vollautomatische Enthärtungsanlage meist zweckmäßiger. Sie regeneriert das Harz automatisch mit Salzlösung und kann entsprechend dem Verbrauch ausgelegt werden.
Lagerung und Stillstandszeiten
Die Patrone und das Harz sollten:
frostfrei gelagert werden
vor direkter Sonneneinstrahlung geschützt werden
nicht vollständig austrocknen
vor verschmutztem Wasser geschützt werden
nicht mit ungeeigneten Chemikalien in Kontakt kommen
bei längerer Stillstandszeit hygienisch kontrolliert werden
vor erneuter Verwendung gründlich gespült werden
Nach einer längeren Stillstandszeit sollten Dichtheit, Harzzustand und Resthärte am Ausgang geprüft werden.
Aufbau der EHP50
GFK-Drucktank
druckbeständiger PE-Innenbehälter
Verteilerkopf aus PE/PVC
integrierte Entlüftungsfunktion
internes Wasserverteilersystem
zwei Anschlüsse mit ¾ Zoll
vorgesehen für 50 Liter Kationenaustauscherharz
zwei Harzsäcke mit jeweils 25 Litern
wiederbefüllbare Konstruktion
Technische Daten
| Merkmal | Wert |
|---|---|
| Anwendung | Herstellung von enthärtetem Weichwasser |
| Harzvolumen | 50 Liter |
| Harzlieferung | 2 Säcke mit jeweils 25 Litern |
| Harzart | stark saures Kationenaustauscherharz |
| Lieferform des Harzes | Natriumform |
| Richtkapazität | ca. 200 m³ × °dH |
| Kapazität bei 10 °dH | ca. 20.000 Liter |
| Kapazität bei 20 °dH | ca. 10.000 Liter |
| Erreichbare Resthärte | bei geeigneten Betriebsbedingungen unter 0,1 °dH |
| Anschlüsse | 2 × ¾ Zoll |
| Temperaturbereich | +5 bis +35 °C |
| Maximaler Betriebsdruck | 8 bar |
| Lieferzustand | Drucktank und Harz getrennt |
| Befüllung | nach der Aufstellung |
| Ausführung | wiederbefüllbare GFK-Patrone |
Lieferumfang
Enthärtungspatrone EHP50
GFK-Drucktank mit PE-Innenbehälter
Verteilerkopf mit Entlüftungsfunktion
internes Wasserverteilersystem
zwei Säcke mit jeweils 25 Litern Enthärtungsharz
insgesamt 50 Liter betriebsbereites Kationenaustauscherharz
Die Befüllung des Drucktanks erfolgt am vorgesehenen Aufstellort.
Anschlussleitungen, Absperrarmaturen und Messmittel zur Kontrolle der Rohwasser- und Resthärte sind nicht Bestandteil des Lieferumfangs, sofern sie nicht ausdrücklich zusätzlich ausgewählt werden.
EHP25, EHP50 oder EHP75 auswählen
Die EHP50 ist für größere Einzelbefüllungen, längere Serviceeinsätze und mittlere Weichwassermengen vorgesehen.
EHP25 mit 25 Litern Harz für kompakte, mobile und kleinere Anwendungen
EHP50 mit 50 Litern Harz und bis zu 20.000 Litern Weichwasser bei 10 °dH
EHP75 mit 75 Litern Harz für regelmäßig größere Wassermengen und längere Betriebsintervalle
Für die Auswahl sind insbesondere zu berücksichtigen:
Rohwasserhärte
benötigte Weichwassermenge
erforderlicher Volumenstrom
gewünschte Betriebsdauer
zulässige Resthärte
verfügbare Aufstellfläche
Transport- und Einbringbedingungen
Häufigkeit der Harzwechsel
Bewertungen
Angaben zum Hersteller
WHGFachbetrieb
