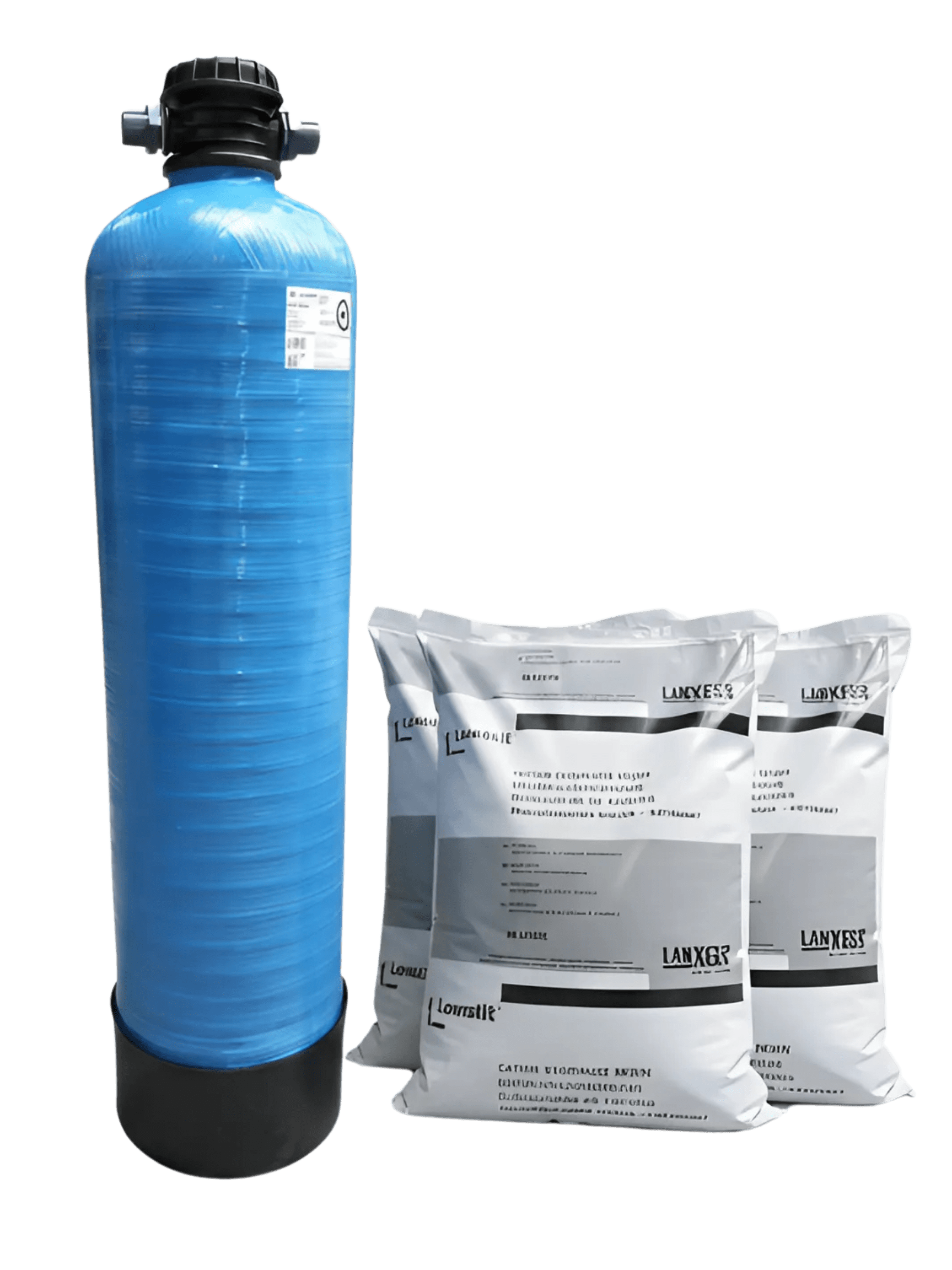

Enthärtungspatrone EHP75
bei 10 °dH bis zu 30.000 l
Art.Nr.: EHP-75
EUR 630,70
Preis netto: EUR 530,00
inkl. 19 % USt
Zahlungsweisen
bei 10 °dH bis zu 30.000 l 5
Downloads
Technische Beschreibung S 1567.pdf (0.07 MB)
LEWATIT S 1567 Sicherheitsdatenblatt.pdf (0.11 MB)
Produktbeschreibung
Enthärtungspatrone EHP75 mit 75 Liter Harz für größere Weichwassermengen
Die Enthärtungspatrone EHP75 ist eine wiederbefüllbare Ionenaustauscherpatrone zur Herstellung von nahezu härtefreiem Weichwasser. Mit 75 Litern stark saurem Kationenaustauscherharz eignet sie sich für regelmäßig größere Wassermengen, längere Serviceeinsätze und technische Anwendungen, bei denen die Kapazität einer EHP50 nicht ausreicht.
Bei einer Rohwasserhärte von 10 °dH können mit einer Harzfüllung bis zu ca. 30.000 Liter Weichwasser erzeugt werden. Bei 20 °dH beträgt die Richtkapazität ca. 15.000 Liter.
Die maximale Durchflussleistung beträgt 1.500 l/h. Dadurch eignet sich die EHP75 auch für Anwendungen mit einem höheren kurzzeitigen Wasserbedarf.
Die Patrone arbeitet mit dem vorhandenen Wasserdruck und benötigt im normalen Betrieb:
keinen Stromanschluss
keine elektrische Steuerung
keinen separaten Salzbehälter
keine Salztabletten
keinen Abwasseranschluss für eine automatische Regeneration
Nach Erschöpfung wird die Harzfüllung vollständig ausgetauscht oder außerhalb der Patrone fachgerecht regeneriert.
Stationäre Zwischenstufe mit hoher Kapazität
Die EHP75 liegt hinsichtlich Harzvolumen und Kapazität zwischen der EHP50 und der EHP100.
Sie ist besonders geeignet, wenn:
regelmäßig größere Weichwassermengen benötigt werden
eine EHP50 zu häufig neu befüllt werden müsste
eine EHP100 aufgrund des Wasserbedarfs noch nicht erforderlich ist
längere Betriebsintervalle zwischen den Harzwechseln gewünscht sind
ein Volumenstrom bis 1.500 l/h benötigt wird
keine automatisch regenerierende Enthärtungsanlage vorhanden ist
eine flexible oder vorübergehende Enthärtungslösung benötigt wird
Die 75-Liter-Ausführung bietet ein ausgewogenes Verhältnis aus Kapazität, Durchflussleistung und Aufstellbedarf.
Typische Einsatzbereiche
Die EHP75 eignet sich für technische, gewerbliche und industrielle Anwendungen mit zeitlich begrenztem oder unregelmäßigem Weichwasserbedarf.
Typische Anwendungen sind:
größere technische Befüllungen
mobile und vorübergehende Wasserenthärtung
längere Wartungs- und Serviceeinsätze
Überbrückung bei Ausfall einer Enthärtungsanlage
Versorgung einzelner Maschinen oder Produktionsbereiche
Reinigungs- und Spülvorgänge
Versuchs- und Pilotanlagen
temporäre Produktionskampagnen
Vorenthärtung von Umkehrosmoseanlagen
zeitlich begrenzte Prozesswasserversorgung
Anwendungen ohne verfügbaren Stromanschluss
Anwendungen ohne Regenerationswasserablauf
Bei dauerhaftem oder kontinuierlichem Weichwasserverbrauch ist eine automatisch regenerierende Enthärtungsanlage in der Regel die geeignetere Lösung.
Funktionsweise der Wasserenthärtung
Die EHP75 arbeitet nach dem Prinzip des Kationenaustauschs.
Das eingesetzte stark saure Kationenaustauscherharz befindet sich in Natriumform. Während das Rohwasser durch das Harzbett strömt, nimmt das Harz die für die Wasserhärte verantwortlichen Calcium- und Magnesiumionen auf.
Im Austausch gibt das Harz Natriumionen an das behandelte Wasser ab.
Dadurch werden:
Calciumionen aus dem Wasser aufgenommen
Magnesiumionen aus dem Wasser aufgenommen
die Gesamthärte stark reduziert
Kalkablagerungen verhindert oder deutlich vermindert
nachgeschaltete Maschinen und Wärmeübertragungsflächen geschützt
Resthärten von unter 0,1 °dH ermöglicht
Die Enthärtung reduziert nicht den gesamten Salzgehalt. Calcium und Magnesium werden gegen Natrium ausgetauscht. Die elektrische Leitfähigkeit bleibt deshalb weitgehend erhalten.
Die EHP75 ist keine Vollentsalzungspatrone und erzeugt kein VE-Wasser.
Kapazität abhängig von der Rohwasserhärte
Die behandelbare Wassermenge hängt direkt von der Rohwasserhärte ab. Je höher die Wasserhärte ist, desto schneller werden die Austauschplätze des Harzes belegt.
Die EHP75 besitzt eine Richtkapazität von ca. 300 m³ × °dH.
Die voraussichtliche Wassermenge kann folgendermaßen berechnet werden:
Kapazität 300 m³ × °dH ÷ Rohwasserhärte in °dH = behandelbare Wassermenge in m³
Beispiele zur Kapazitätsberechnung
| Rohwasserhärte | Richtwert behandelbare Wassermenge |
|---|---|
| 5 °dH | ca. 60.000 Liter |
| 10 °dH | ca. 30.000 Liter |
| 15 °dH | ca. 20.000 Liter |
| 20 °dH | ca. 15.000 Liter |
| 25 °dH | ca. 12.000 Liter |
| 30 °dH | ca. 10.000 Liter |
Die Werte dienen als Orientierung. Die tatsächlich nutzbare Kapazität hängt zusätzlich ab von:
genauer Zusammensetzung des Rohwassers
erforderlicher Resthärte
Volumenstrom
Wassertemperatur
Zustand des Harzes
vorheriger Nutzung
Eisen- und Mangangehalt
Partikel- und Trübstoffbelastung
gleichmäßiger Durchströmung des Harzbetts
festgelegtem Wechselpunkt
Für die Auswahl und Kapazitätsberechnung muss die Rohwasserhärte bekannt sein.
Bis zu 1.500 Liter Weichwasser pro Stunde
Die maximale Durchflussleistung der EHP75 beträgt 1.500 l/h.
Der maximal zulässige Durchfluss ist nicht automatisch der optimale Betriebsdurchfluss für jede Anwendung. Bei besonders niedrigen Anforderungen an die Resthärte kann ein geringerer Volumenstrom sinnvoll sein, weil dadurch die Kontaktzeit im Harzbett verlängert wird.
Ein zu hoher Durchfluss kann zu folgenden Problemen führen:
vorzeitigem Härtedurchbruch
erhöhter Resthärte am Ausgang
schwankender Weichwasserqualität
unvollständiger Nutzung der Harzkapazität
ungleichmäßiger hydraulischer Belastung des Harzbetts
Für einen zuverlässigen Betrieb sind folgende Punkte zu beachten:
Fließrichtung einhalten
Patrone vollständig entlüften
Wasserzufuhr langsam öffnen
Druckstöße vermeiden
maximalen Durchfluss nicht überschreiten
Resthärte regelmäßig kontrollieren
Patrone senkrecht und standsicher aufstellen
Drei Harzsäcke für 75 Liter Füllvolumen
Die EHP75 wird aufgrund des hohen Gesamtgewichts nicht mit eingefülltem Harz transportiert. Drucktank und Enthärtungsharz werden getrennt geliefert.
Für die vollständige Befüllung werden drei Säcke mit jeweils 25 Litern Harz benötigt. Zusammen entsprechen die drei Säcke genau dem vorgesehenen Harzvolumen von 75 Litern.
Die getrennte Lieferung erleichtert:
den Transport zum Aufstellort
das Einbringen in Technikräume
die Handhabung bei Treppen und engen Zugängen
das Positionieren des leeren Drucktanks
die Befüllung direkt am endgültigen Standort
Der Drucktank sollte vor dem Einfüllen des Harzes am vorgesehenen Standort senkrecht und standsicher aufgestellt werden. Nach der Befüllung mit Harz und Wasser sollte die Patrone möglichst nicht mehr versetzt werden.
Erstbefüllung und Inbetriebnahme
Vor der ersten Verwendung muss die EHP75 mit den drei Harzsäcken befüllt, vollständig entlüftet und gründlich gespült werden.
Grundsätzlicher Ablauf:
Drucktank am endgültigen Standort aufstellen
Verteilerkopf vorsichtig entfernen
internes Verteilerrohr mittig positionieren
obere Öffnung des Verteilerrohrs verschließen
drei Säcke mit jeweils 25 Litern Harz vollständig einfüllen
Gewinde und Dichtflächen sorgfältig reinigen
Verteilerkopf fachgerecht montieren
Ein- und Ausgang entsprechend der Fließrichtung anschließen
geeignete Absperrarmaturen vorsehen
Wasserzufuhr langsam öffnen
Drucktank vollständig entlüften
alle Anschlüsse auf Dichtheit kontrollieren
Harzbett ausreichend spülen
Resthärte am Patronenausgang prüfen
Während der Befüllung darf kein Harz in das Verteilerrohr gelangen. Gewinde und Dichtflächen müssen vor der Montage frei von Harzkugeln sein.
Vor der Nutzung sollten ungefähr drei Bettvolumen Spülwasser verworfen werden. Bei 75 Litern Harz entsprechen drei Bettvolumen ca. 225 Litern Wasser.
Das behandelte Wasser sollte erst verwendet werden, wenn es klar ist und die erforderliche Resthärte erreicht wird.
Gleichmäßige Durchströmung des Harzbetts
Der Verteilerkopf führt das Rohwasser gleichmäßig über das Ionenaustauscherharz. Das interne Verteilerrohr sammelt das enthärtete Wasser und leitet es zum Ausgang.
Eine vollständige Entlüftung ist erforderlich, damit:
das gesamte Harzvolumen genutzt wird
keine größeren Luftpolster im Behälter verbleiben
das Harzbett gleichmäßig durchströmt wird
hydraulische Kurzschlussströmungen reduziert werden
Druckschläge beim Anfahren vermieden werden
eine gleichmäßige Enthärtungsleistung erreicht wird
Ein- und Ausgang besitzen jeweils einen Anschluss mit ¾ Zoll.
Anschlussleitungen müssen so montiert werden, dass keine unzulässigen mechanischen Kräfte auf den Verteilerkopf übertragen werden.
Härtedurchbruch rechtzeitig erkennen
Die rechnerische Kapazität ist ein Orientierungswert. Schwankungen der Rohwasserhärte, des Volumenstroms und der Wasserzusammensetzung können die tatsächlich behandelbare Wassermenge beeinflussen.
Die Resthärte sollte daher regelmäßig hinter der Patrone kontrolliert werden.
Für die Messung eignet sich das Resthärte-Messbesteck RH-1. Es ermöglicht die Kontrolle niedriger Härtewerte mit einer Auflösung von 0,1 beziehungsweise 0,05 °dH je Tropfen.
Ein Harzwechsel ist erforderlich, wenn:
die Resthärte am Ausgang ansteigt
der festgelegte Härtegrenzwert überschritten wird
kein ausreichend enthärtetes Wasser mehr erzeugt wird
die rechnerische Kapazität erreicht wurde
das Harz verschmutzt oder hydraulisch beeinträchtigt ist
trotz korrektem Betrieb erneut Kalkablagerungen auftreten
Bei empfindlichen technischen Anwendungen sollte der Härtedurchbruch durch Messung erkannt werden, bevor sichtbare Ablagerungen entstehen.
Was die EHP75 entfernt
Die Enthärtungspatrone ist gezielt für die Reduzierung der Wasserhärte ausgelegt.
Sie reduziert insbesondere:
Calcium
Magnesium
Gesamthärte
Kalkbildungsneigung
Die Patrone entfernt nicht gezielt:
den gesamten Salzgehalt
Natrium
Chlorid
Nitrat
Sulfat
Kieselsäure
organische Stoffe
Geruchs- und Geschmacksstoffe
Keime und Mikroorganismen
Eisen und Mangan
Trüb- und Schwebstoffe
Für eine Reduzierung der Leitfähigkeit oder des Gesamtsalzgehalts sind Verfahren wie Umkehrosmose oder Vollentsalzung erforderlich.
Natriumanstieg durch die Enthärtung
Beim Kationenaustausch werden Calcium und Magnesium gegen Natrium ausgetauscht. Der Natriumgehalt des behandelten Wassers steigt deshalb an.
Als rechnerischer Orientierungswert erhöht sich der Natriumgehalt um ungefähr 8,2 mg/l je vollständig entferntem Grad deutscher Härte.
Bei einer vollständigen Enthärtung von 20 °dH ergibt sich beispielsweise:
20 °dH × 8,2 mg/l = ca. 164 mg/l zusätzliche Natriumbelastung
Bei einer Nutzung als Trinkwasser müssen insbesondere berücksichtigt werden:
Natriumgehalt des Rohwassers
Höhe der entfernten Wasserhärte
gewünschte Resthärte
hygienischer Zustand der Patrone
Werkstoffe der Installation
Anforderungen an die Absicherung gegenüber dem Trinkwassernetz
Die Enthärtungspatrone desinfiziert das Wasser nicht. Das Rohwasser muss bereits eine für die vorgesehene Nutzung geeignete mikrobiologische Qualität besitzen.
Vorenthärtung für Umkehrosmoseanlagen
Die EHP75 kann als zeitweise oder mobile Vorenthärtung vor einer Umkehrosmoseanlage eingesetzt werden.
Durch die Entfernung von Calcium und Magnesium wird das Risiko von Härteablagerungen auf den Membranen reduziert.
Der Einsatz kann sinnvoll sein:
bei hartem Rohwasser
vor mobilen UO-Anlagen
bei Versuchs- und Pilotanlagen
während Wartungs- und Serviceeinsätzen
bei diskontinuierlicher Permeaterzeugung
als vorübergehender Ersatz einer stationären Vorenthärtung
bei zeitlich begrenzten Produktionskampagnen
Die Enthärtungspatrone ersetzt keine vollständige Auslegung der Umkehrosmoseanlage. Weitere Wasserinhaltsstoffe wie Sulfat, Barium, Strontium, Kieselsäure, Eisen und organische Stoffe können für die Membranauslegung relevant sein.
Einsatzgrenzen bei Brunnen- und Prozesswasser
Bei normalem Stadtwasser kann die EHP75 eingesetzt werden, wenn Rohwasserhärte und Betriebsbedingungen zur Patrone passen.
Bei Brunnen- oder Prozesswasser sollte vor dem Einsatz geprüft werden, ob störende Inhaltsstoffe vorhanden sind.
Besonders relevant sind:
Eisen
Mangan
Trübstoffe
Schwebstoffe
organische Belastungen
Öle und Fette
Oxidationsmittel
ungewöhnliche pH-Werte
Diese Stoffe können das Harz verschmutzen, die Austauschkapazität reduzieren oder das Harzbett hydraulisch beeinträchtigen.
Die EHP75 ist nicht zur zuverlässigen Entfernung von Eisen, Mangan oder Trübstoffen vorgesehen.
Wiederverwendbar durch Harzwechsel
Die EHP75 ist keine Einwegpatrone. GFK-Drucktank, PE-Innenbehälter, internes Verteilerrohr und Verteilerkopf können nach der Erschöpfung des Harzes weiterverwendet werden.
Für eine vollständige Neubefüllung werden 75 Liter geeignetes Enthärtungsharz benötigt.
Dies entspricht drei Säcken Lewatit S 1567 mit jeweils 25 Litern.
Das Harz besitzt folgende Eigenschaften:
stark saures Kationenaustauscherharz
Lieferform in Natriumform
gelförmige Struktur
Sulfonsäure als funktionelle Gruppe
vernetzte Polystyrolmatrix
gleichmäßige Harzperlen
für Wasserenthärtung und UO-Vorbehandlung geeignet
Grundsätzlicher Ablauf des Harzwechsels
Wasserzufuhr schließen
Patrone vollständig drucklos machen
vorhandenes Wasser ablassen
Verteilerkopf vorsichtig entfernen
erschöpftes Harz vollständig entfernen
Drucktank und Verteilerrohr mit sauberem Wasser spülen
Verteilerrohr mittig positionieren
Öffnung des Verteilerrohrs verschließen
drei Säcke mit jeweils 25 Litern neuem Harz einfüllen
Gewinde und Dichtflächen reinigen
Verteilerkopf fachgerecht montieren
Patrone langsam mit Wasser füllen
vollständig entlüften
Harzbett gründlich spülen
Dichtheit und Resthärte kontrollieren
Das Harz wird während des normalen Patronenbetriebs nicht automatisch regeneriert.
Enthärtungspatrone oder automatische Enthärtungsanlage
Die EHP75 ist für flexible, zeitlich begrenzte oder unregelmäßige Anwendungen vorgesehen.
Während des Betriebs benötigt sie:
keine elektrische Steuerung
keinen automatischen Regenerationszyklus
keinen separaten Salzbehälter
keine Salztabletten
keinen Regenerationswasserablauf
Nach der Erschöpfung muss die Harzfüllung jedoch ausgetauscht oder extern regeneriert werden. Während des Harzwechsels steht über diese Patrone kein Weichwasser zur Verfügung.
Bei regelmäßigem oder kontinuierlichem Wasserverbrauch ist eine vollautomatische Enthärtungsanlage meist zweckmäßiger. Sie regeneriert das Harz automatisch mit Salzlösung und kann entsprechend Wasserhärte, Durchfluss und Verbrauch ausgelegt werden.
Lagerung und Stillstandszeiten
Patrone und Enthärtungsharz sollten:
frostfrei gelagert werden
vor direkter Sonneneinstrahlung geschützt werden
nicht vollständig austrocknen
vor verschmutztem Wasser geschützt werden
nicht mit ungeeigneten Chemikalien in Kontakt kommen
bei längeren Stillstandszeiten hygienisch kontrolliert werden
vor erneuter Verwendung gründlich gespült werden
Nach einer längeren Stillstandszeit sollten Dichtheit, Harzzustand und Resthärte am Ausgang geprüft werden.

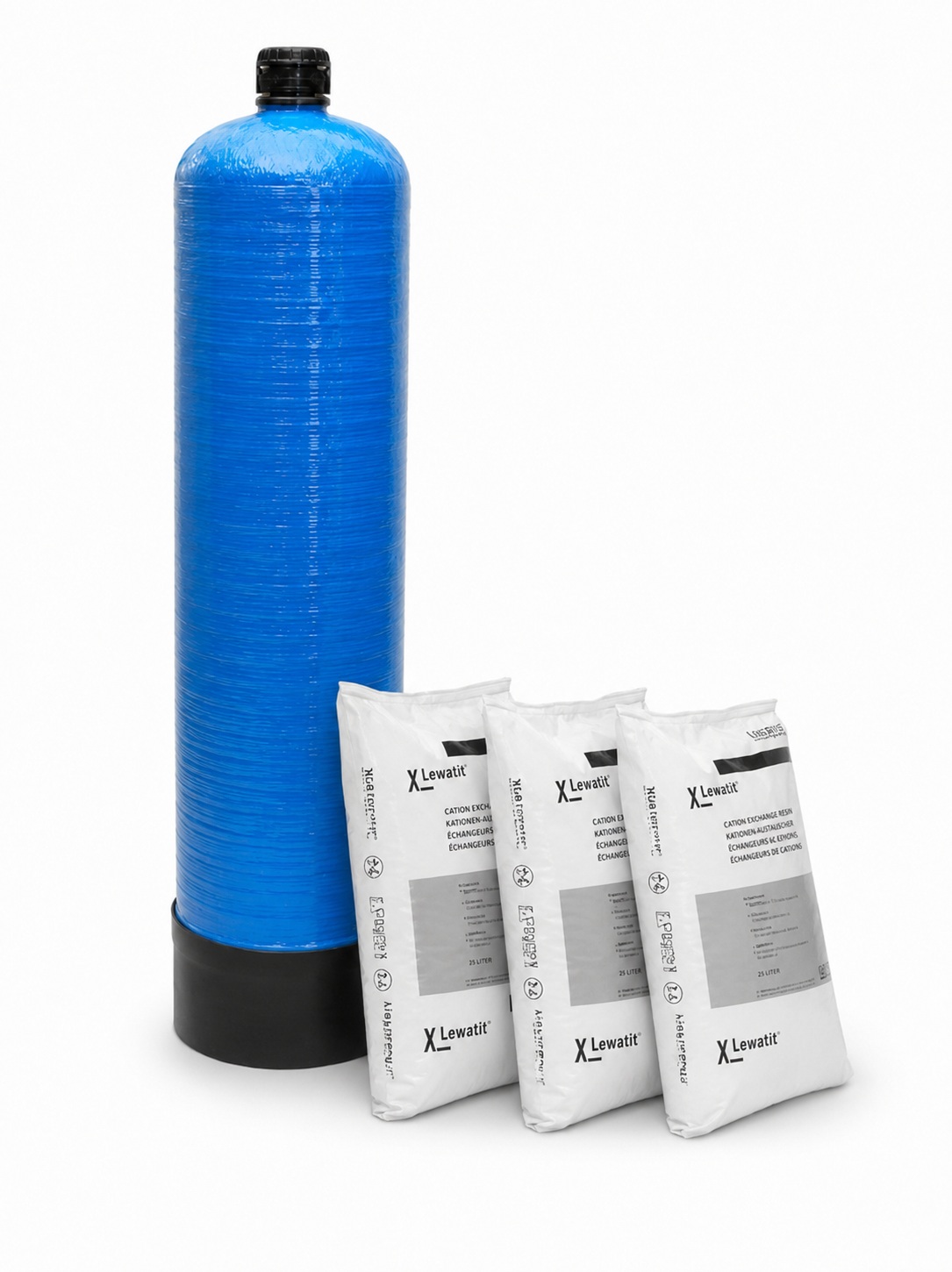

Aufbau der EHP75
GFK-Drucktank
druckbeständiger PE-Innenbehälter
Verteilerkopf aus PE/PVC
integrierte Entlüftungsfunktion
internes Wasserverteilersystem
zwei Anschlüsse mit ¾ Zoll
vorgesehen für 75 Liter Kationenaustauscherharz
drei Harzsäcke mit jeweils 25 Litern
wiederbefüllbare Konstruktion
Befüllung nach der Aufstellung
Technische Daten
| Merkmal | Wert |
|---|---|
| Artikelnummer | EHP-75 |
| Anwendung | Herstellung von enthärtetem Weichwasser |
| Harzvolumen | 75 Liter |
| Harzlieferung | 3 Säcke mit jeweils 25 Litern |
| Harzart | stark saures Kationenaustauscherharz |
| Lieferform des Harzes | Natriumform |
| Richtkapazität | ca. 300 m³ × °dH |
| Kapazität bei 10 °dH | ca. 30.000 Liter |
| Kapazität bei 20 °dH | ca. 15.000 Liter |
| Erreichbare Resthärte | bei geeigneten Betriebsbedingungen unter 0,1 °dH |
| Maximale Durchflussleistung | 1.500 l/h |
| Anschlüsse | 2 × ¾ Zoll |
| Temperaturbereich | +5 bis +35 °C |
| Maximaler Betriebsdruck | 8 bar |
| Durchmesser | ca. 340 mm |
| Gesamthöhe | ca. 1.500 mm |
| Lieferzustand | Drucktank und Harz getrennt |
| Befüllung | nach der Aufstellung |
| Ausführung | wiederbefüllbare GFK-Patrone |
Lieferumfang
Enthärtungspatrone EHP75
GFK-Drucktank mit PE-Innenbehälter
Verteilerkopf mit Entlüftungsfunktion
internes Wasserverteilersystem
drei Säcke mit jeweils 25 Litern Enthärtungsharz
insgesamt 75 Liter betriebsbereites Kationenaustauscherharz
Die Befüllung des Drucktanks erfolgt am vorgesehenen Aufstellort.
Anschlussleitungen, Absperrarmaturen sowie Messmittel für Rohwasser- und Resthärte sind nicht Bestandteil des Lieferumfangs, sofern sie nicht ausdrücklich zusätzlich ausgewählt werden.
EHP50, EHP75 oder EHP100 auswählen
Die EHP75 ist die stationäre Zwischenstufe für regelmäßig größere Weichwassermengen und lange Betriebsintervalle.
EHP50 mit 50 Litern Harz für mittlere Weichwassermengen
EHP75 mit 75 Litern Harz und bis zu 30.000 Litern bei 10 °dH
EHP100 mit 100 Litern Harz für den höchsten Kapazitätsbedarf innerhalb der Baureihe
Die EHP75 bietet gegenüber der EHP50:
50 % mehr Harzvolumen
50 % höhere rechnerische Kapazität
längere Betriebsintervalle
größere Reserve bei schwankender Rohwasserhärte
Gegenüber der EHP100 benötigt die EHP75 weniger Harz und Aufstellraum.
Für die Auswahl sind insbesondere zu berücksichtigen:
Rohwasserhärte
benötigte Weichwassermenge
erforderlicher Volumenstrom
gewünschte Betriebsdauer
zulässige Resthärte
verfügbare Aufstellfläche
Transport- und Einbringbedingungen
Häufigkeit der Harzwechsel
Bewertungen
Angaben zum Hersteller
WHGFachbetrieb
