Enthärtungspatrone EHP100
bei 10 °dH bis zu 40.000 l
Art.Nr.: EHP-100
EUR 821,10
Preis netto: EUR 690,00
inkl. 19 % USt
Zahlungsweisen
bei 10 °dH bis zu 40.000 l 5
Downloads
Technische Beschreibung S 1567.pdf (0.07 MB)
LEWATIT S 1567 Sicherheitsdatenblatt.pdf (0.11 MB)
Produktbeschreibung
Enthärtungspatrone EHP100 mit 100 Liter Harz für hohe Weichwassermengen
Die Enthärtungspatrone EHP100 ist die größte Einzelpatrone dieser Baureihe. Mit 100 Litern stark saurem Kationenaustauscherharz eignet sie sich für hohe Weichwassermengen, lange Betriebsintervalle und größere technische Anwendungen, bei denen eine EHP50 oder EHP75 zu häufig neu befüllt werden müsste.
Bei einer Rohwasserhärte von 10 °dH können mit einer vollständigen Harzfüllung bis zu ca. 40.000 Liter Weichwasser erzeugt werden. Bei 20 °dH beträgt die rechnerische Richtkapazität ca. 20.000 Liter.
Die Patrone arbeitet hydraulisch mit dem vorhandenen Wasserdruck. Während des normalen Betriebs werden weder eine elektrische Steuerung noch ein automatischer Regenerationszyklus benötigt.
Die EHP100 ist besonders für flexible, mobile oder zeitlich begrenzte Anwendungen vorgesehen, bei denen große Wassermengen enthärtet werden sollen, ohne eine fest installierte Regenerationsanlage aufzubauen.
Größte Kapazität innerhalb der Patronenbaureihe
Die EHP100 besitzt das größte Harzvolumen der EHP-Serie und damit die höchste rechnerische Enthärtungskapazität.
Die 100-Liter-Ausführung bietet:
bis zu ca. 40.000 Liter Weichwasser bei 10 °dH
lange Betriebsintervalle zwischen den Harzwechseln
hohe Kapazitätsreserve bei schwankender Rohwasserhärte
geringere Häufigkeit von Betriebsunterbrechungen
gute Eignung für größere technische Befüllungen
flexible Verwendung ohne automatische Regeneration
wiederverwendbaren GFK-Drucktank
einfache Anpassung der Kapazität an die Rohwasserhärte
Die EHP100 ist damit für Anwendungen vorgesehen, bei denen eine große Weichwassermenge innerhalb eines einzelnen Druckbehälters bereitgestellt werden soll.
Typische Einsatzbereiche
Die Enthärtungspatrone eignet sich für technische, gewerbliche und industrielle Anwendungen mit hohem, aber nicht zwingend kontinuierlichem Weichwasserbedarf.
Typische Einsatzbereiche sind:
große technische Befüllungen
längere Wartungs- und Serviceeinsätze
mobile Wasseraufbereitung
vorübergehende Weichwasserversorgung
Überbrückung bei Ausfall einer Enthärtungsanlage
temporäre Produktionskampagnen
Versorgung einzelner Maschinen oder Produktionsbereiche
größere Reinigungs- und Spülvorgänge
Versuchs- und Pilotanlagen
zeitlich begrenzte Prozesswasserversorgung
Vorenthärtung von Umkehrosmoseanlagen
Anwendungen ohne automatische Regenerationsmöglichkeit
Bei dauerhaftem oder kontinuierlichem Weichwasserbedarf sollte geprüft werden, ob eine automatisch regenerierende Enthärtungsanlage wirtschaftlicher und betrieblich geeigneter ist.
Funktionsweise der Enthärtung
Die EHP100 arbeitet nach dem Prinzip des Kationenaustauschs.
Das enthaltene stark saure Kationenaustauscherharz befindet sich in Natriumform. Während das Rohwasser durch das Harzbett strömt, nimmt das Harz Calcium- und Magnesiumionen auf.
Im Austausch gibt das Harz Natriumionen an das Wasser ab.
Dadurch werden:
Calciumionen aus dem Wasser aufgenommen
Magnesiumionen aus dem Wasser aufgenommen
die Gesamthärte stark reduziert
Kalkbildung verhindert oder deutlich vermindert
Wärmeübertragungsflächen vor Kalkablagerungen geschützt
nachgeschaltete Maschinen und Anlagen entlastet
nahezu härtefreies Weichwasser erzeugt
Das Verfahren reduziert gezielt die Wasserhärte. Der gesamte Salzgehalt wird dabei nicht entfernt.
Die EHP100 ist deshalb keine Vollentsalzungspatrone. Die elektrische Leitfähigkeit des Wassers wird durch die Enthärtung nicht wesentlich abgesenkt, da Calcium und Magnesium gegen Natrium ausgetauscht werden.
Kapazität abhängig von der Rohwasserhärte
Die behandelbare Wassermenge hängt unmittelbar von der Härte des Rohwassers ab.
Je höher die Rohwasserhärte ist, desto mehr Calcium und Magnesium muss das Harz aufnehmen und desto schneller wird die vorhandene Austauschkapazität verbraucht.
Die EHP100 besitzt eine Richtkapazität von ca. 400 m³ × °dH.
Die voraussichtlich behandelbare Wassermenge wird folgendermaßen berechnet:
400 m³ × °dH ÷ Rohwasserhärte in °dH = behandelbare Wassermenge in m³
Beispiele zur Kapazitätsberechnung
| Rohwasserhärte | Richtwert behandelbare Wassermenge |
|---|---|
| 5 °dH | ca. 80.000 Liter |
| 10 °dH | ca. 40.000 Liter |
| 15 °dH | ca. 26.670 Liter |
| 20 °dH | ca. 20.000 Liter |
| 25 °dH | ca. 16.000 Liter |
| 30 °dH | ca. 13.330 Liter |
Die Kapazitätswerte dienen als technische Orientierung. Die tatsächlich nutzbare Wassermenge wird zusätzlich beeinflusst durch:
genaue Zusammensetzung des Rohwassers
erforderliche Resthärte
Betriebsdurchfluss
Wassertemperatur
Zustand und Alter des Harzes
vorherige Belastung des Harzes
Eisen- und Mangangehalt
Partikel- und Trübstoffbelastung
gleichmäßige Durchströmung des Harzbetts
festgelegten Wechselpunkt
Für eine belastbare Auswahl der Patronengröße muss die Rohwasserhärte bekannt sein.
Betriebsdurchfluss und Resthärte
Der Betriebsdurchfluss muss an die benötigte Wasserqualität und die hydraulischen Grenzen der Patrone angepasst werden.
Bei einem zu hohen Volumenstrom verkürzt sich die Kontaktzeit zwischen Wasser und Ionenaustauscherharz. Dadurch kann die Resthärte bereits ansteigen, obwohl rechnerisch noch Austauschkapazität vorhanden ist.
Mögliche Folgen einer hydraulischen Überlastung sind:
vorzeitiger Härtedurchbruch
erhöhte Resthärte am Ausgang
schwankende Weichwasserqualität
unvollständige Nutzung der Harzkapazität
ungleichmäßige Belastung des Harzbetts
unerwünschte Druckverluste
Bei technischen Anwendungen mit besonders niedriger zulässiger Resthärte sollte der Volumenstrom begrenzt und die Wasserqualität regelmäßig kontrolliert werden.

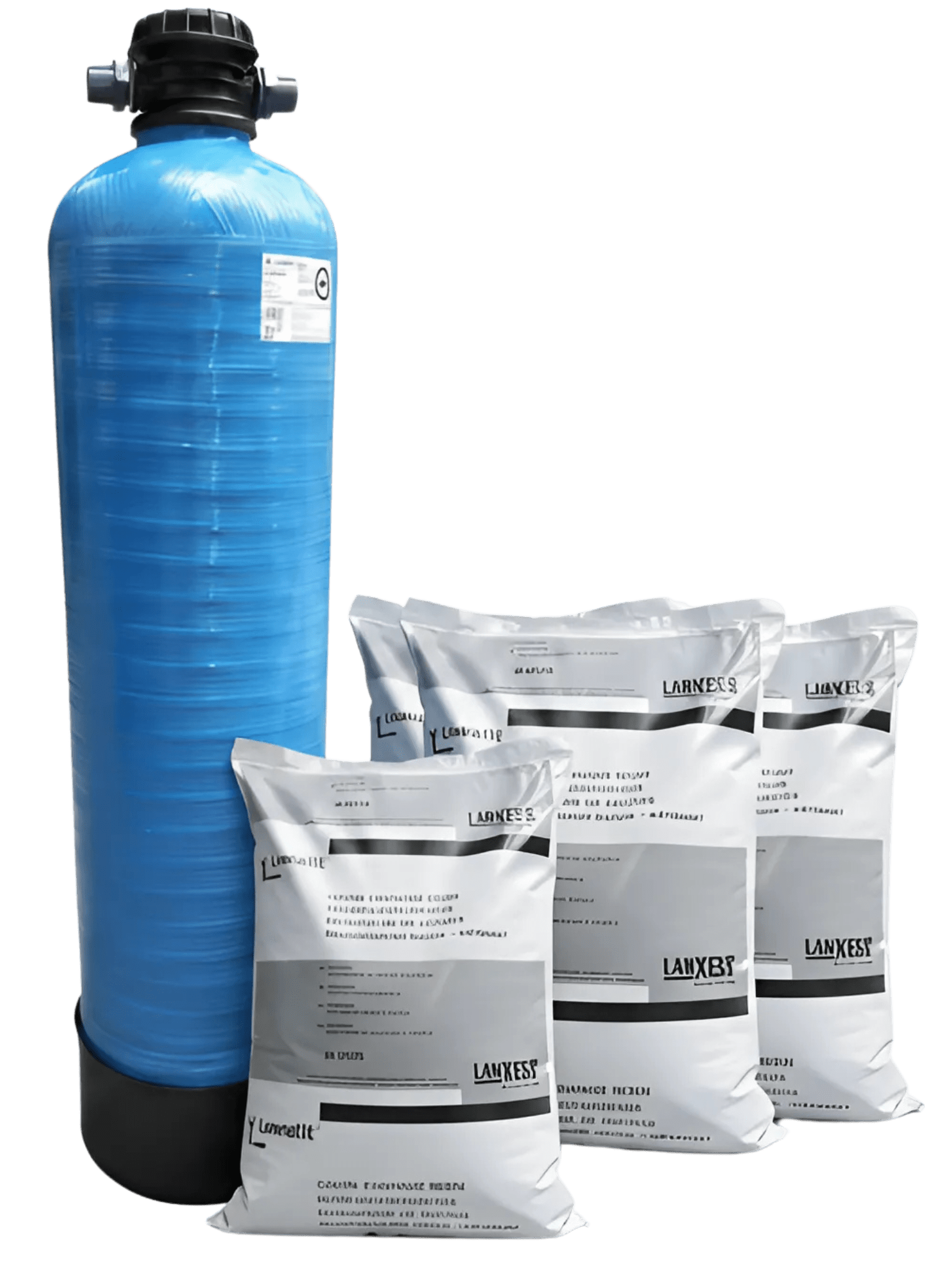

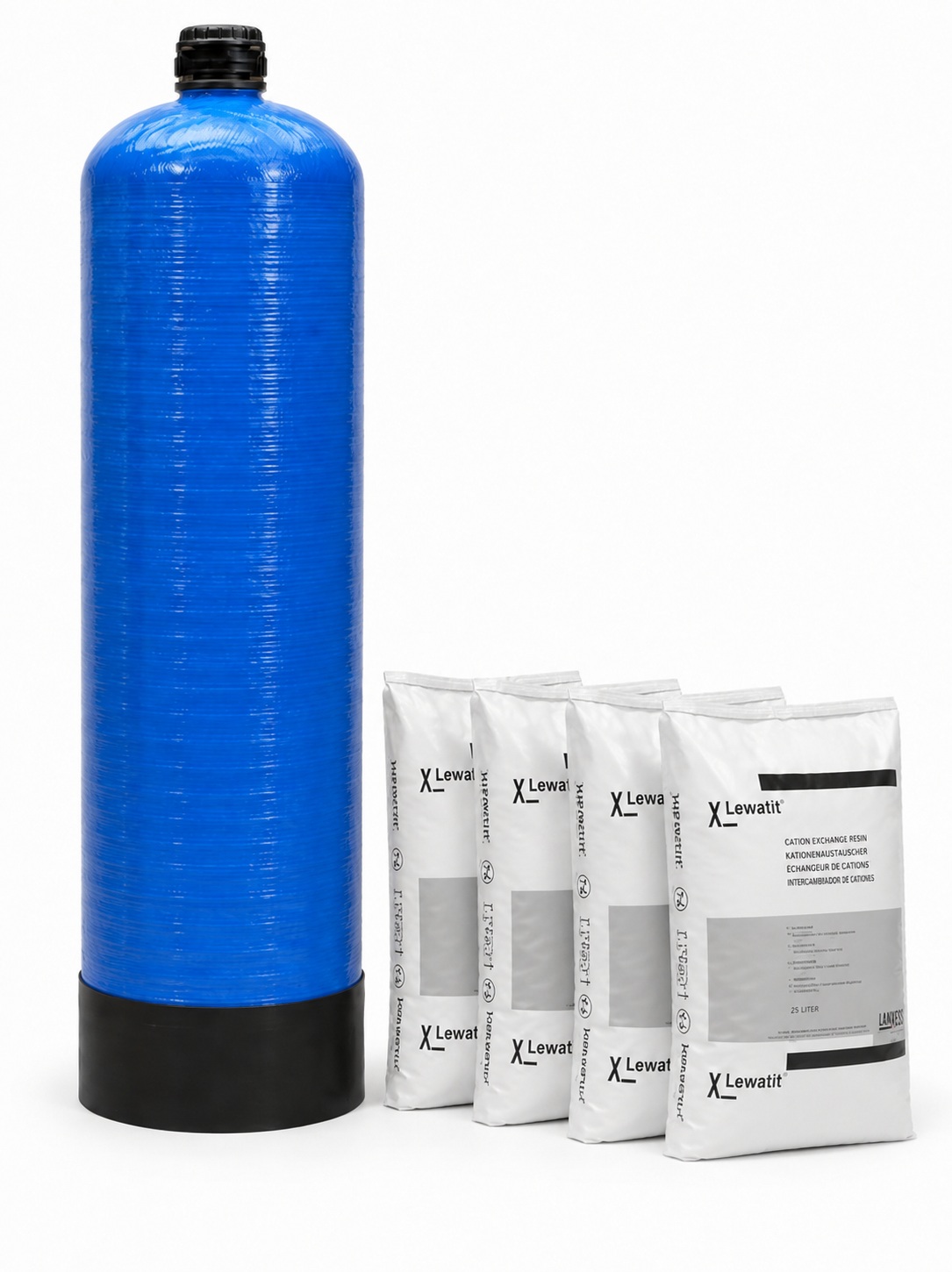

Vier Harzsäcke für 100 Liter Füllvolumen
Die EHP100 wird aufgrund des hohen Gesamtgewichts nicht mit eingefülltem Harz zum Aufstellort transportiert.
Drucktank und Enthärtungsharz werden getrennt geliefert. Für die vollständige Befüllung werden vier Säcke mit jeweils 25 Litern Harz benötigt.
Die vier Säcke entsprechen genau dem vorgesehenen Harzvolumen von 100 Litern.
Die getrennte Lieferung erleichtert:
den Transport zum Aufstellort
das Einbringen in Technikräume
die Handhabung bei Treppen und engen Zugängen
das Positionieren des leeren Drucktanks
die senkrechte Ausrichtung der Patrone
die Befüllung am endgültigen Standort
Der Drucktank sollte vor dem Einfüllen des Harzes am vorgesehenen Aufstellort positioniert werden. Nach der Befüllung mit Harz und Wasser sollte die Patrone möglichst nicht mehr versetzt werden.
Erstbefüllung am Aufstellort
Vor der ersten Verwendung muss die EHP100 vollständig mit Harz befüllt, entlüftet und gespült werden.
Grundsätzlicher Ablauf:
Drucktank am endgültigen Standort senkrecht aufstellen
Verteilerkopf vorsichtig entfernen
internes Verteilerrohr mittig positionieren
obere Öffnung des Verteilerrohrs verschließen
vier 25-Liter-Säcke vollständig einfüllen
Gewinde und Dichtflächen sorgfältig reinigen
Verteilerkopf fachgerecht montieren
Ein- und Ausgang entsprechend der Fließrichtung anschließen
geeignete Absperrarmaturen vorsehen
Wasserzufuhr langsam öffnen
Drucktank vollständig entlüften
sämtliche Anschlüsse auf Dichtheit kontrollieren
Harzbett gründlich spülen
Resthärte am Ausgang messen
Während der Befüllung darf kein Harz in das Verteilerrohr gelangen. Harzkugeln dürfen nicht auf Gewinden oder Dichtflächen verbleiben.
Vor der Verwendung sollten ungefähr drei Bettvolumen Spülwasser verworfen werden. Bei 100 Litern Harz entsprechen drei Bettvolumen etwa 300 Litern Wasser.
Das enthärtete Wasser sollte erst verwendet werden, wenn es klar ist und die geforderte Resthärte erreicht wird.
Gleichmäßige Durchströmung des Harzbetts
Der Verteilerkopf führt das Rohwasser über das Harzbett. Das interne Verteilersystem sammelt das enthärtete Wasser und führt es zum Patronenausgang.
Eine vollständige Entlüftung ist erforderlich, damit:
keine größeren Luftpolster im Drucktank verbleiben
das gesamte Harzvolumen genutzt wird
das Harzbett gleichmäßig durchströmt wird
hydraulische Kurzschlussströmungen vermieden werden
Druckstöße beim Anfahren reduziert werden
eine stabile Enthärtungsleistung erreicht wird
Ein- und Ausgang besitzen jeweils einen Anschluss mit ¾ Zoll.
Die angeschlossenen Leitungen müssen spannungsfrei montiert werden. Unzulässige mechanische Kräfte dürfen nicht auf den Verteilerkopf übertragen werden.
Härtedurchbruch zuverlässig kontrollieren
Die rechnerische Kapazität allein reicht nicht aus, um den tatsächlichen Erschöpfungszeitpunkt sicher zu bestimmen.
Schwankungen der Rohwasserhärte, der Wasserzusammensetzung und des Volumenstroms können die nutzbare Kapazität verändern.
Die Resthärte sollte daher regelmäßig hinter der Patrone kontrolliert werden.
Für niedrige Härtewerte eignet sich das Resthärte-Messbesteck RH-1. Es ermöglicht eine Messung mit einer Auflösung von 0,1 beziehungsweise 0,05 °dH je Tropfen.
Ein Harzwechsel ist erforderlich, wenn:
die Resthärte am Ausgang ansteigt
der festgelegte Härtegrenzwert überschritten wird
kein ausreichend enthärtetes Wasser mehr erzeugt wird
die berechnete Kapazität erreicht wurde
das Harz verschmutzt oder hydraulisch beeinträchtigt ist
trotz korrektem Betrieb wieder Kalkablagerungen auftreten
Bei empfindlichen technischen Anwendungen sollte der Härtedurchbruch durch regelmäßige Messungen erkannt werden, bevor sichtbare Ablagerungen entstehen.
Was die EHP100 entfernt
Die EHP100 ist gezielt für die Reduzierung der Wasserhärte ausgelegt.
Sie reduziert insbesondere:
Calcium
Magnesium
Gesamthärte
Kalkbildungsneigung
Die Patrone entfernt nicht gezielt:
den gesamten Salzgehalt
Natrium
Chlorid
Nitrat
Sulfat
Kieselsäure
organische Stoffe
Geruchs- oder Geschmacksstoffe
Keime und Mikroorganismen
Eisen und Mangan
Trüb- und Schwebstoffe
Für eine Reduzierung der Leitfähigkeit oder des gesamten Salzgehalts sind andere Verfahren wie Umkehrosmose oder Vollentsalzung erforderlich.
Natriumanstieg nach der Enthärtung
Beim Kationenaustausch werden Calcium und Magnesium gegen Natrium ausgetauscht. Dadurch steigt der Natriumgehalt des enthärteten Wassers.
Als rechnerischer Orientierungswert erhöht sich der Natriumgehalt um ungefähr 8,2 mg/l je vollständig entferntem Grad deutscher Härte.
Bei einer vollständigen Enthärtung von 20 °dH ergibt sich beispielsweise:
20 °dH × 8,2 mg/l = ca. 164 mg/l zusätzlicher Natriumgehalt
Bei einer vorgesehenen Nutzung als Trinkwasser sind insbesondere zu berücksichtigen:
Natriumgehalt des Rohwassers
Höhe der entfernten Wasserhärte
vorgesehene Verwendung
hygienischer Zustand der Patrone
Werkstoffe der Installation
geltende Anforderungen an die Trinkwasserinstallation
ordnungsgemäße Absicherung gegenüber dem Trinkwassernetz
Die Enthärtungspatrone desinfiziert das Wasser nicht. Das Rohwasser muss bereits eine für die vorgesehene Verwendung geeignete mikrobiologische Qualität besitzen.
Vorenthärtung für Umkehrosmoseanlagen
Die EHP100 kann als temporäre oder mobile Vorenthärtung vor einer größeren Umkehrosmoseanlage eingesetzt werden.
Durch die Entfernung von Calcium und Magnesium wird das Risiko von Härteablagerungen auf den Membranen reduziert.
Der Einsatz kann sinnvoll sein:
bei hartem Rohwasser
vor mobilen Umkehrosmoseanlagen
bei Versuchs- und Pilotanlagen
während Wartungs- und Serviceeinsätzen
bei diskontinuierlicher Permeaterzeugung
als vorübergehender Ersatz einer stationären Vorenthärtung
bei zeitlich begrenzten Produktionskampagnen
bei größeren benötigten Rohwassermengen
Die Enthärtungspatrone ersetzt keine vollständige Auslegung der Umkehrosmoseanlage.
Neben Calcium und Magnesium können weitere Wasserinhaltsstoffe wie Sulfat, Barium, Strontium, Kieselsäure, Eisen und organische Stoffe für die Membranauslegung relevant sein.
Einsatzgrenzen bei Brunnen- und Prozesswasser
Bei normalem Stadtwasser kann die EHP100 zur Enthärtung eingesetzt werden, wenn Rohwasserhärte und Betriebsbedingungen zur Patrone passen.
Bei Brunnen- oder Prozesswasser sollte vor dem Einsatz geprüft werden, ob weitere störende Inhaltsstoffe vorhanden sind.
Besonders relevant sind:
Eisen
Mangan
Trübstoffe
Schwebstoffe
organische Belastungen
Öle und Fette
Oxidationsmittel
ungewöhnliche pH-Werte
Diese Stoffe können das Harz verschmutzen, die Austauschkapazität reduzieren oder das Harzbett hydraulisch beeinträchtigen.
Die Enthärtungspatrone ist nicht zur zuverlässigen Entfernung von Eisen, Mangan oder Trübstoffen vorgesehen.
Wiederverwendbar durch vollständigen Harzwechsel
Die EHP100 ist keine Einwegpatrone. GFK-Drucktank, PE-Innenbehälter, Verteilerkopf und internes Wasserverteilersystem können nach der Erschöpfung des Harzes weiterverwendet werden.
Für eine vollständige Neubefüllung werden 100 Liter geeignetes Enthärtungsharz benötigt.
Dies entspricht vier Säcken Lewatit S 1567 mit jeweils 25 Litern.
Das Harz besitzt folgende Eigenschaften:
stark saures Kationenaustauscherharz
Lieferform in Natriumform
gelförmige Struktur
Sulfonsäure als funktionelle Gruppe
vernetzte Polystyrolmatrix
gleichmäßige Harzperlen
geeignet für Wasserenthärtung und UO-Vorbehandlung
Grundsätzlicher Ablauf des Harzwechsels
Wasserzufuhr schließen
Patrone vollständig drucklos machen
vorhandenes Wasser ablassen
Verteilerkopf vorsichtig entfernen
erschöpftes Harz vollständig entfernen
Drucktank und Verteilerrohr mit sauberem Wasser spülen
Verteilerrohr mittig positionieren
Öffnung des Verteilerrohrs verschließen
vier Säcke mit jeweils 25 Litern neuem Harz einfüllen
Gewinde und Dichtflächen reinigen
Verteilerkopf fachgerecht montieren
Patrone langsam mit Wasser füllen
vollständig entlüften
Harzbett gründlich spülen
Dichtheit und Resthärte kontrollieren
Das Harz wird während des normalen Patronenbetriebs nicht automatisch regeneriert.
Enthärtungspatrone oder automatische Enthärtungsanlage
Die EHP100 ist für hohe, aber zeitlich begrenzte oder unregelmäßige Weichwassermengen vorgesehen.
Während des Betriebs benötigt sie:
keine elektrische Steuerung
keinen automatischen Regenerationszyklus
keinen separaten Salzbehälter
keine Salztabletten
keinen Regenerationswasserablauf
Nach Erschöpfung muss die Harzfüllung jedoch vollständig ausgetauscht oder außerhalb der Patrone fachgerecht regeneriert werden. Während des Harzwechsels steht über diese Patrone kein Weichwasser zur Verfügung.
Bei regelmäßigem oder kontinuierlichem Wasserverbrauch ist eine vollautomatische Enthärtungsanlage meist zweckmäßiger. Sie regeneriert das Harz automatisch mit Salzlösung und kann entsprechend Rohwasserhärte, Durchfluss und Verbrauch ausgelegt werden.
Lagerung und längere Stillstandszeiten
Patrone und Enthärtungsharz sollten:
frostfrei gelagert werden
vor direkter Sonneneinstrahlung geschützt werden
nicht vollständig austrocknen
vor verschmutztem Wasser geschützt werden
nicht mit ungeeigneten Chemikalien in Kontakt kommen
bei längeren Stillstandszeiten hygienisch kontrolliert werden
vor erneuter Verwendung gründlich gespült werden
Nach längeren Stillstandszeiten sollten Dichtheit, Harzzustand und Resthärte am Ausgang geprüft werden.
Aufbau der EHP100
Drucktank aus glasfaserverstärktem Kunststoff
druckbeständiger Innenbehälter aus PE
Verteilerkopf aus PE/PVC
integrierte Entlüftungsfunktion
internes Wasserverteilersystem
zwei Anschlüsse mit ¾ Zoll
vorgesehen für 100 Liter Kationenaustauscherharz
vier Harzsäcke mit jeweils 25 Litern
wiederbefüllbare Konstruktion
Befüllung nach der Aufstellung
Technische Daten
| Merkmal | Wert |
|---|---|
| Produktbezeichnung | EHP100 |
| Anwendung | Herstellung von enthärtetem Weichwasser |
| Harzvolumen | 100 Liter |
| Harzlieferung | 4 Säcke mit jeweils 25 Litern |
| Harzart | stark saures Kationenaustauscherharz |
| Lieferform des Harzes | Natriumform |
| Richtkapazität | ca. 400 m³ × °dH |
| Kapazität bei 10 °dH | ca. 40.000 Liter |
| Rechnerische Kapazität bei 20 °dH | ca. 20.000 Liter |
| Erzeugte Wasserqualität | nahezu härtefreies Weichwasser |
| Anschlüsse | 2 × ¾ Zoll |
| Lieferzustand | Drucktank und Harz getrennt |
| Befüllung | nach der Aufstellung |
| Ausführung | wiederbefüllbare GFK-Patrone |
Lieferumfang
Enthärtungspatrone EHP100
GFK-Drucktank mit PE-Innenbehälter
Verteilerkopf mit Entlüftungsfunktion
internes Wasserverteilersystem
vier Säcke mit jeweils 25 Litern Enthärtungsharz
insgesamt 100 Liter betriebsbereites Kationenaustauscherharz
Die Befüllung des Drucktanks erfolgt am vorgesehenen Aufstellort.
Anschlussleitungen, Absperrarmaturen sowie Messmittel für Rohwasser- und Resthärte sind nicht Bestandteil des Lieferumfangs, sofern sie nicht ausdrücklich zusätzlich ausgewählt werden.
EHP75 oder EHP100 auswählen
Die EHP100 ist die größte Einzelpatrone der Baureihe und für den höchsten Kapazitätsbedarf vorgesehen.
Die Enthärtungspatrone EHP75 besitzt 75 Liter Harzvolumen und erreicht bei 10 °dH eine Richtkapazität von ca. 30.000 Litern.
Die EHP100 bietet gegenüber der EHP75:
25 Liter zusätzliches Harzvolumen
rund 33 % höhere rechnerische Kapazität
bis zu ca. 40.000 Liter bei 10 °dH
längere Betriebsintervalle
größere Reserve bei schwankender Wasserhärte
geringere Häufigkeit von Harzwechseln
höhere Eignung für große technische Befüllungen
Für die Auswahl sind insbesondere zu berücksichtigen:
Rohwasserhärte
benötigte Weichwassermenge
erforderlicher Betriebsdurchfluss
gewünschte Betriebsdauer
zulässige Resthärte
verfügbare Aufstellfläche
Transport- und Einbringbedingungen
Häufigkeit der Harzwechsel
Bewertungen
Angaben zum Hersteller
WHGFachbetrieb
