Edelstahl-Mischbettpatrone MB25
Heißwasser bis 80 C°

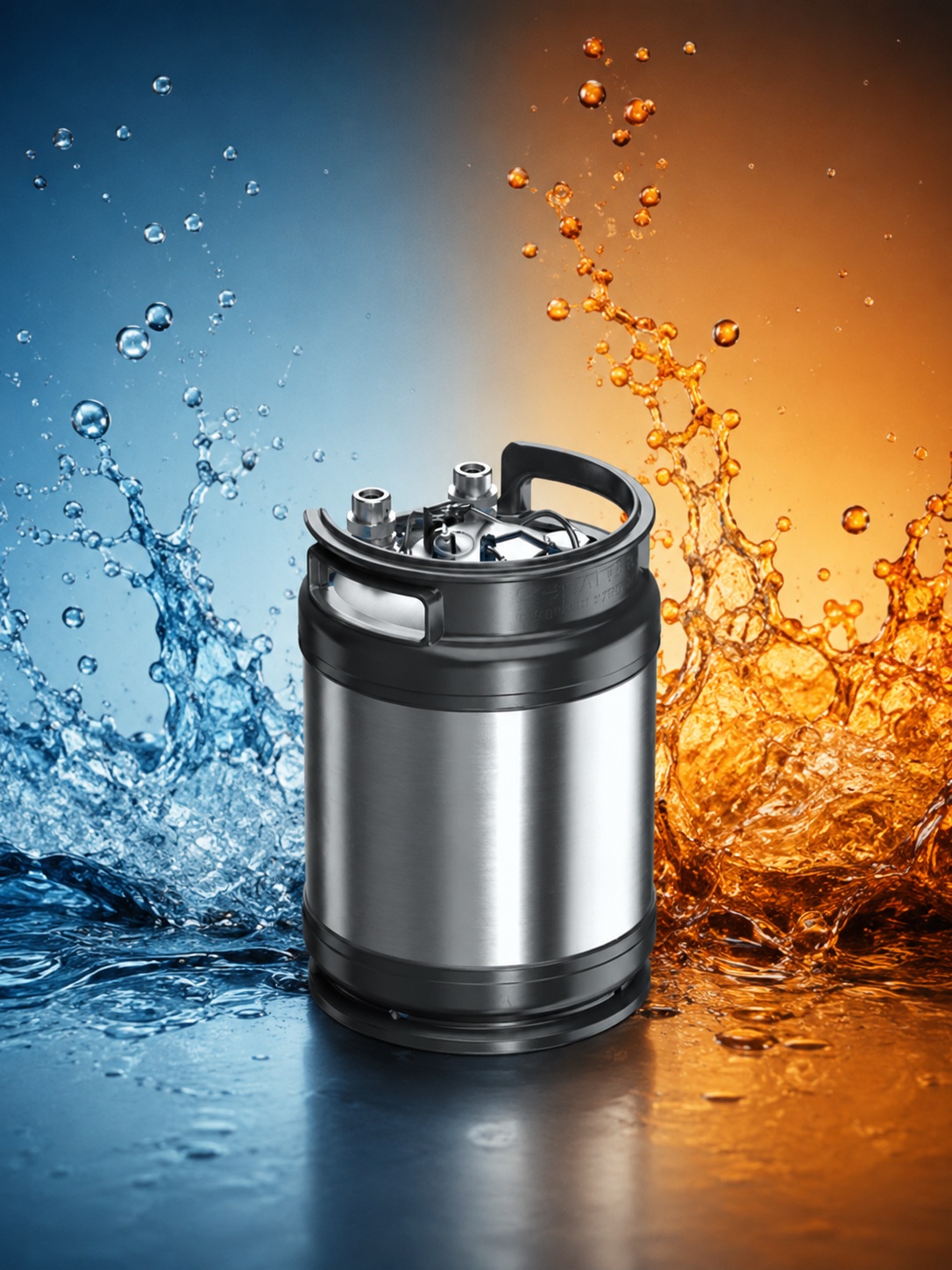

Edelstahl-Mischbettpatrone MB25 für Kondensat und Heißwasser bis 80 °C

Die Mischbettpatrone MB25 ist eine temperaturbeständige Vollentsalzungspatrone zur Feinreinigung von Kondensat, Warmwasser und Heißwasser bis maximal 80 °C. Der Druckbehälter aus Edelstahl 1.4571 ermöglicht den Einsatz in Anwendungen, für die übliche GFK-Mischbettpatronen aufgrund der erhöhten Wassertemperatur nicht geeignet sind.

Die MB25 enthält 25 Liter betriebsbereites Mischbettharz und wird vollständig befüllt geliefert. Mit einer maximalen Durchflussleistung von 1.200 l/h eignet sie sich als kompakte Polisher- und Sicherheitsstufe in kleineren Kondensat-, Speisewasser- und Heißwasseraufbereitungen.

Bei einer Zulaufleitfähigkeit von 100 µS/cm beträgt die Richtkapazität ca. 9.300 Liter. Bei 300 µS/cm können ca. 3.100 Liter aufbereitet werden.

Kompakte Polisher-Stufe für heißes Kondensat

In Dampf- und Heißwassersystemen fällt Kondensat häufig mit einer noch nutzbaren Wärmemenge an. Durch eine geeignete Aufbereitung kann es abhängig von der Prozessqualität erneut als Speise- oder Prozesswasser verwendet werden.

Die MB25 eignet sich als Feinreinigungsstufe, wenn gelöste Ionen aus heißem Kondensat entfernt und eine niedrige Ausgangsleitfähigkeit erreicht werden sollen.

Typische Einsatzbereiche sind:

• Kondensatpolishing in kleineren Dampfsystemen

• Nachbehandlung von rückgeführtem Kondensat

• Feinentsalzung vor der Rückführung als Speisewasser

• Sicherheitsstufe bei schwankender Kondensatqualität

• Aufbereitung von Warm- und Heißwasser

• Restentsalzung nach einer vorgeschalteten Wasseraufbereitung

• technische Versuchs- und Pilotanlagen

• kleinere industrielle Prozesse mit erhöhten Wassertemperaturen

• zeitweise oder diskontinuierliche Kondensataufbereitung

Die Patrone ist für flüssiges Wasser und Kondensat ausgelegt. Sie darf nicht direkt mit Dampf oder in einer zweiphasigen Wasser-Dampf-Strömung betrieben werden.

Edelstahlbehälter aus Werkstoff 1.4571

Der Druckbehälter besteht aus korrosionsbeständigem Edelstahl 1.4571. Im Vergleich zu den üblichen GFK-Mischbettpatronen ist diese Ausführung für deutlich höhere Wassertemperaturen geeignet.

Die Edelstahlausführung bietet:

• Temperaturbeständigkeit bis maximal 80 °C

• Betriebsdruck bis maximal 10 bar

• hohe mechanische Stabilität

• gute Beständigkeit für geeignete Wasseranwendungen

• glatte Innenflächen

• kompakte Bauweise

• wiederverwendbaren Druckbehälter

• Anschlüsse und Entlüftung am oberen Behälterverschluss

Die chemische Eignung des Werkstoffs muss bei Prozesskondensaten anhand der tatsächlich enthaltenen Stoffe geprüft werden. Edelstahl 1.4571 ist nicht pauschal für jede chemische Verunreinigung geeignet.

Funktionsweise der Mischbett-Vollentsalzung

Das Mischbettharz enthält fein vermischte Kationen- und Anionenaustauscherharze.

Der Kationenaustauscher nimmt positiv geladene Ionen auf und gibt im Austausch H⁺-Ionen ab. Der Anionenaustauscher bindet negativ geladene Ionen und gibt OH⁻-Ionen ab.

Die freigesetzten H⁺- und OH⁻-Ionen verbinden sich zu Wasser. Dadurch wird die Konzentration der gelösten Salze reduziert und die elektrische Leitfähigkeit sinkt.

Das eingesetzte ION-TEC-PLUS A6K4 Mischbettharz besteht aus:

• 60 % starkbasischem Anionenaustauscher

• 40 % starksaurem Kationenaustauscher

• Kationenaustauscher in H-Form

• Anionenaustauscher in OH-Form

• feuchten, betriebsbereiten Harzperlen

Der erhöhte Anionenanteil unterstützt die Entfernung von anionischen Reststoffen, Kieselsäure und CO₂-bedingten Belastungen.

Bis zu ca. 0,1 µS/cm Ausgangsleitfähigkeit

Mit frischem Harz und einer geeigneten Zulaufwasserqualität kann eine Ausgangsleitfähigkeit von ca. 0,1 µS/cm erreicht werden.

Die tatsächlich erzielbare Wasserqualität hängt unter anderem ab von:

• Zusammensetzung des Kondensats

• Zulaufleitfähigkeit

• Wassertemperatur

• Durchflussgeschwindigkeit

• Zustand des Harzes

• vorhandenen organischen Verunreinigungen

• Partikelbelastung

• gewünschtem Grenzwert am Patronenausgang

• ausreichender Erstspülung

Der angegebene Wert ist kein garantierter Ausgangswert für jede Wasserzusammensetzung. Bei besonderen Prozessverunreinigungen ist eine technische Prüfung erforderlich.

Hohe Kapazität bei niedriger Kondensatleitfähigkeit

Sauberes Kondensat besitzt häufig eine deutlich niedrigere Leitfähigkeit als normales Leitungswasser. Dadurch kann mit 25 Litern Mischbettharz eine entsprechend größere Wassermenge aufbereitet werden.

Richtkapazität der MB25:

• bei 100 µS/cm Zulaufleitfähigkeit: ca. 9.300 Liter

• bei 300 µS/cm Zulaufleitfähigkeit: ca. 3.100 Liter

Die Kapazitätsangaben setzen eine für Ionenaustauscher geeignete Wasserqualität voraus. Die tatsächlich nutzbare Kapazität kann geringer ausfallen, wenn das Kondensat zusätzlich belastet ist mit:

• Kühlwassereinbrüchen

• Produktbestandteilen

• Härtebildnern

• Eisen- oder Kupferverbindungen

• Korrosionsprodukten

• Ölen oder organischen Stoffen

• Oxidationsmitteln

• Schwebstoffen und Partikeln

Die elektrische Leitfähigkeit allein beschreibt nicht jede mögliche Verunreinigung des Kondensats.

Polisher und Sicherheitsstufe

Die MB25 kann sowohl als eigentliche Feinreinigungsstufe als auch als Sicherheitsfilter eingesetzt werden.

Als Polisher entfernt sie die nach vorgeschalteten Aufbereitungsstufen verbleibenden Restionen. Als Sicherheitsstufe kann sie kurzfristige ionische Qualitätsschwankungen abfangen.

Ein Einsatz als Sicherheitsfilter ersetzt jedoch nicht:

• die Überwachung des Kondensats

• eine Leitfähigkeitsmessung vor und nach der Patrone

• die Erkennung eines Wärmetauscher- oder Kühlwassereinbruchs

• die Überwachung von Öl- und Produktverunreinigungen

• eine geeignete automatische Verwurfsteuerung

• die regelmäßige Analyse der Wasserqualität

Bei einem deutlichen Qualitätseinbruch sollte das belastete Kondensat nicht unkontrolliert über die Mischbettpatrone geführt werden. Starke Verunreinigungen können das Harz schnell erschöpfen oder dauerhaft schädigen.

Auf unserer Homepage finden Sie weitere Informationen zur Auslegung einer vollständigen Kondensataufbereitung.

Leitfähigkeit bei heißem Wasser richtig bewerten

Die elektrische Leitfähigkeit ist stark temperaturabhängig. Derselbe Salzgehalt führt bei heißem Wasser zu einem höheren Messwert als bei einer Messung bei 25 °C.

Für eine vergleichbare Qualitätsbewertung sollte daher:

• ein temperaturkompensiertes Messgerät verwendet werden

• der Messwert auf eine Referenztemperatur von 25 °C bezogen werden

• die tatsächliche Probentemperatur dokumentiert werden

• bei nicht temperaturbeständigen Messgeräten eine abgekühlte Probe verwendet werden

• die Messstelle regelmäßig kontrolliert und gereinigt werden

Für mobile Kontrollen eignet sich ein temperaturkompensiertes Hand-Leitfähigkeitsmessgerät mit einem Messbereich bis 9.999 µS/cm.

Bei kontinuierlichen Kondensatanwendungen ist eine fest installierte, temperaturgeeignete Leitfähigkeitsmessung vor und nach der Patrone vorzuziehen.

Erkennung der Harzerschöpfung

Während des Betriebs nimmt das Mischbettharz gelöste Ionen auf. Mit zunehmender Beladung sinkt die verbleibende Austauschkapazität.

Die Harzerschöpfung zeigt sich durch einen Anstieg der Leitfähigkeit am Patronenausgang.

Ein Harzwechsel wird erforderlich, wenn:

• der festgelegte Leitfähigkeitsgrenzwert überschritten wird

• die geforderte Speise- oder Prozesswasserqualität nicht mehr erreicht wird

• ein deutlicher Leitfähigkeitsanstieg erkennbar ist

• die verbleibende Kapazität für den vorgesehenen Betrieb nicht mehr ausreicht

Der zulässige Grenzwert richtet sich nach den Anforderungen der nachgeschalteten Anlage. Bei Kesselspeisewasser sind insbesondere die Vorgaben des Dampferzeugerherstellers zu beachten.

Grenzen der Mischbettpatrone

Die MB25 entfernt gelöste Kationen und Anionen. Sie ist keine universelle Aufbereitung für sämtliche Kondensatverunreinigungen.

Die Patrone ist nicht als alleinige Behandlungsstufe vorgesehen für:

• hohe Partikel- oder Trübstoffbelastungen

• Öle und Fette

• größere Mengen organischer Stoffe

• stark oxidierende Stoffe

• mikrobiologisch belastetes Wasser

• dauerhaft stark schwankende Prozesswässer

• nicht geprüfte aggressive Chemikalien

Bei Partikeln oder Korrosionsprodukten ist eine geeignete Vorfiltration vorzusehen. Bei organischen oder produktspezifischen Verunreinigungen muss das erforderliche Aufbereitungsverfahren anhand einer Analyse festgelegt werden.

Befüllt und einsatzbereit geliefert

Die MB25 wird mit 25 Litern betriebsbereitem Mischbettharz befüllt und verschlossen geliefert.

Vor der ersten Verwendung sind folgende Schritte erforderlich:

• Patrone senkrecht und standsicher aufstellen

• Ein- und Ausgang entsprechend der vorgesehenen Fließrichtung anschließen

• geeignete temperaturbeständige Leitungen und Armaturen verwenden

• Wasserzuführung langsam öffnen

• Druckbehälter vollständig entlüften

• Patrone ausreichend spülen

• Ausgangsleitfähigkeit kontrollieren

• sämtliche Verbindungen auf Dichtheit prüfen

Das anfängliche Spülwasser darf erst verwendet werden, wenn es klar ist und die erforderliche Leitfähigkeit erreicht wird.

Sicherer Betrieb mit Heißwasser

Bei Heißwasseranwendungen bestehen zusätzliche Gefahren durch hohe Temperatur und Betriebsdruck.

Zu beachten sind:

• maximalen Betriebsdruck von 10 bar nicht überschreiten

• maximale Wassertemperatur von 80 °C nicht überschreiten

• Druckstöße vermeiden

• Patrone langsam mit Wasser beaufschlagen

• nur temperatur- und druckbeständige Anschlusskomponenten verwenden

• Behälter und Leitungen gegen unbeabsichtigte Berührung sichern

• vor Wartungsarbeiten vollständig absperren

• vor dem Öffnen vollständig drucklos machen

• Wasser und Behälter auf eine sichere Arbeitstemperatur abkühlen lassen

• geeignete persönliche Schutzausrüstung verwenden

Der obere Behälterverschluss darf niemals unter Druck oder bei gefährlich hoher Temperatur geöffnet werden.

Wiederverwendbarer Edelstahl-Druckbehälter

Die MB25 ist keine Einwegpatrone. Der Edelstahlbehälter, das interne Verteilersystem und der Behälterverschluss können nach der Erschöpfung des Harzes weiterverwendet werden.

Das Harz wird in dieser Anwendung nicht innerhalb der Patrone regeneriert. Nach Erreichen der festgelegten Grenzleitfähigkeit wird die vorhandene Füllung entfernt und durch 25 Liter neues Mischbettharz ersetzt.

Grundsätzlicher Ablauf des Harzwechsels

• Patrone vom Prozess absperren

• vollständig drucklos machen

• auf eine sichere Temperatur abkühlen lassen

• vorhandenes Wasser kontrolliert ablassen

• oberen Behälterverschluss öffnen

• erschöpftes Harz vollständig entfernen

• Druckbehälter und Verteilersystem mit geeignetem Wasser spülen

• Dichtungen und Dichtflächen kontrollieren

• 25 Liter neues Mischbettharz einfüllen

• Behälter fachgerecht verschließen

• Patrone langsam mit Wasser füllen

• vollständig entlüften

• Harzbett gründlich spülen

• Dichtheit und Ausgangsleitfähigkeit prüfen

Harzkugeln dürfen nicht auf Dichtflächen oder in Gewinden verbleiben.

Entsorgung des erschöpften Harzes

Bei der Kondensataufbereitung richtet sich die Entsorgung des erschöpften Harzes nach den im Prozess aufgenommenen Stoffen.

Vor der Entsorgung ist zu prüfen, ob das Kondensat während des Betriebs mit folgenden Stoffen belastet war:

• Produktionsstoffen

• Ölen oder organischen Verbindungen

• Schwermetallen

• Kühlwasserbestandteilen

• Korrosionsprodukten

• sonstigen prozessspezifischen Verunreinigungen

Bei möglichen Prozessverunreinigungen muss das Harz entsprechend den aufgenommenen Stoffen abfallrechtlich eingestuft und entsorgt werden.

Anforderungen an den Aufstellort

Die MB25 benötigt einen ebenen, tragfähigen und gegen unbefugten Zugriff geschützten Aufstellort.

Zu berücksichtigen sind:

• senkrechte Aufstellung

• ausreichende Tragfähigkeit

• Schutz vor Frost

• Schutz vor mechanischer Beschädigung

• sichere Ableitung von Spül- und Entleerungswasser

• ausreichende Belüftung

• Zugang zum Behälterverschluss

• zusätzliche Arbeitshöhe für den Harzwechsel

• Schutz vor Kontakt mit heißen Oberflächen

• temperaturbeständige Verrohrung

• sichere Absperr- und Druckentlastungsmöglichkeit

Die angeschlossenen Leitungen dürfen keine unzulässigen mechanischen Kräfte auf die Behälteranschlüsse übertragen.

Technische Daten

Lieferumfang

• Edelstahl-Mischbettpatrone MB25

• Druckbehälter aus Edelstahl 1.4571

• Behälterverschluss mit Anschlüssen und Entlüftungsfunktion

• internes Wasserverteilersystem

• 25 Liter eingefülltes ION-TEC-PLUS A6K4 Mischbettharz

• technische Dokumentation

Anschlussleitungen, Absperrarmaturen, fest installierte Leitfähigkeitsmessungen und weitere Prozessmesstechnik sind nicht Bestandteil des Lieferumfangs, sofern sie nicht ausdrücklich zusätzlich ausgewählt werden.

MB25 oder MB50 für Heißwasser auswählen

Die MB25 ist die kompakte Ausführung dieser Edelstahlbaureihe. Sie eignet sich für kleinere Kondensatmengen, diskontinuierliche Anwendungen und Anlagen mit begrenzter Aufstellfläche.

Die Mischbettpatrone MB50 für Kondensat und Heißwasser besitzt 50 Liter Harzvolumen und ist für größere Wassermengen sowie längere Betriebsintervalle vorgesehen.

Für die Auswahl sind insbesondere zu berücksichtigen:

• Kondensatmenge pro Stunde

• Zulaufleitfähigkeit

• maximale Betriebstemperatur

• geforderte Ausgangsleitfähigkeit

• mögliche Prozessverunreinigungen

• verfügbare Aufstellfläche

• gewünschte Betriebsdauer bis zum Harzwechsel
