Vollentsalzungspatrone MB25 für Heizungsbefüllung

Vollentsalzungspatrone MB25 pH+ für Heizungsbefüllung und RO-Polishing

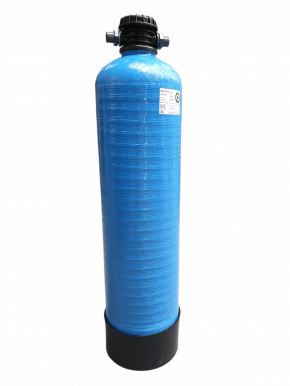

Die Vollentsalzungspatrone MB25 pH+ ist eine wiederbefüllbare Mischbettpatrone mit 25 Litern Harzvolumen. Sie eignet sich zur Herstellung von salzarmem Füll- und Ergänzungswasser für Heizungsanlagen sowie als Polisher zur Nachbehandlung von Permeat aus Umkehrosmoseanlagen.

Die verwendete Harzmischung besitzt einen erhöhten Anteil starkbasischen Anionenaustauscherharzes. Bei der Heizungsbefüllung unterstützt diese Zusammensetzung die Anhebung des pH-Werts. Hinter einer Umkehrosmoseanlage stellt der höhere Anionenanteil zusätzliche Kapazität für gelöstes CO₂ und die daraus entstehende Kohlensäure bereit.

Die MB25 pH+ wird vollständig mit 25 Litern betriebsbereitem Harz gefüllt und verschlossen geliefert. Nach dem Aufstellen, Anschließen, Entlüften und Spülen kann sie direkt verwendet werden.

Vielseitige Standardgröße mit 25 Liter Harz

Die MB25 pH+ verbindet eine gute Aufbereitungskapazität mit einer noch überschaubaren Baugröße. Sie eignet sich für größere Einzelbefüllungen als die MB10, bleibt aber leichter zu transportieren und aufzustellen als die MB50.

Ein weiterer Vorteil ist die einfache Neubefüllung: Ein 25-Liter-Sack entspricht genau der Harzmenge einer MB25. Für einen vollständigen Harzwechsel werden keine Teilmengen benötigt und es bleibt kein angebrochener Sack übrig.

Typische Anwendungen sind:

• Erstbefüllung von Heizungsanlagen

• Ergänzungswasser für geschlossene Heizkreisläufe

• Wärmepumpen und Flächenheizungen

• Kessel- und Wärmeerzeugertausch

• Wartungs- und Serviceeinsätze

• Befüllung kleinerer und mittlerer Heizsysteme

• Polishing von UO-Permeat

• Nachbehandlung industrieller Umkehrosmoseanlagen

• Labor- und Versuchsanwendungen

• Herstellung kleinerer Reinstwassermengen

• abschließende Leitfähigkeitsreduzierung nach Membrananlagen

Heizungsbefüllung mit salzarmer Fahrweise

Bei der Vollentsalzung nimmt das Mischbettharz einen großen Teil der im Füllwasser gelösten Salze auf. Dadurch werden Härte und elektrische Leitfähigkeit deutlich reduziert.

Eine geeignete salzarme Befüllung kann dazu beitragen:

• Kalk- und Steinbildung zu reduzieren

• Ablagerungen an Wärmeübertragungsflächen zu vermeiden

• die elektrische Leitfähigkeit des Heizungswassers zu senken

• Korrosionsrisiken innerhalb geeigneter Betriebsbedingungen zu reduzieren

• Anforderungen des Anlagen- oder Wärmeerzeugerherstellers einzuhalten

Die notwendige Füllwasserqualität ist abhängig von:

• Leistung und Bauart des Wärmeerzeugers

• Anlagenvolumen

• verwendeten Werkstoffen

• Rohwasserqualität

• Herstelleranforderungen

• Betriebsweise und Betriebstemperatur

Die Patrone stellt das aufbereitete Füllwasser bereit. Sie ersetzt keine technische Beurteilung der gesamten Heizungsanlage.

Erhöhter Anionenanteil zur pH-Anhebung

Das pH+-Mischbettharz besteht aus einem starksauren Kationenaustauscher in H-Form und einem starkbasischen Anionenaustauscher Typ 1 in OH-Form.

Der Anteil des Anionenaustauschers ist gegenüber üblichen Mischbettharzen erhöht. Dadurch kann das aufbereitete Wasser abhängig vom Rohwasser und den Betriebsbedingungen einen pH-Wert von ungefähr 8 bis 9 erreichen.

Der tatsächlich erzielbare pH-Wert wird unter anderem beeinflusst durch:

• Zusammensetzung des Rohwassers

• Rohwasserleitfähigkeit

• CO₂-Gehalt

• Durchflussgeschwindigkeit

• Kontaktzeit im Harzbett

• Temperatur

• Zustand und Beladung des Harzes

• Standzeit nach der Befüllung

Der pH-Wert sollte deshalb nach der Befüllung und gegebenenfalls erneut nach einer Betriebsphase kontrolliert werden. Der erforderliche Zielbereich richtet sich nach den Werkstoffen und Vorgaben der jeweiligen Heizungsanlage.

Als Polisher hinter Umkehrosmoseanlagen

Die MB25 pH+ eignet sich auch als nachgeschaltete Polisher-Stufe hinter einer Umkehrosmoseanlage.

Umkehrosmosemembranen reduzieren gelöste Salze sehr wirkungsvoll. Gelöstes Kohlendioxid wird jedoch nur unzureichend von der Membran zurückgehalten und kann mit dem Permeat durch die Anlage gelangen.

Dadurch kann UO-Permeat bereits eine niedrige Leitfähigkeit besitzen, obwohl noch eine relevante CO₂-Belastung vorhanden ist. Im Mischbett beansprucht diese Belastung überwiegend die Anionenaustauschkapazität.

Bei einem herkömmlichen Mischbettharz mit geringerem Anionenanteil kann die Anionenseite deshalb frühzeitig erschöpft sein, während noch nutzbare Kationenkapazität vorhanden ist.

Längere Standzeit bei CO₂-haltigem Permeat

Der erhöhte Anionenanteil der pH+-Harzmischung stellt mehr Kapazität für die typische CO₂-Belastung hinter einer Umkehrosmoseanlage bereit.

Dadurch können gegenüber Mischbettharzen mit geringerem Anionenanteil längere Polisher-Laufzeiten erreicht werden, insbesondere wenn:

• das UO-Permeat einen erhöhten CO₂-Gehalt besitzt

• keine vorgeschaltete CO₂-Entgasung vorhanden ist

• keine pH-Anhebung vor dem Polisher erfolgt

• die ionische Restsalzfracht bereits niedrig ist

• die Anionenkapazität die erreichbare Standzeit begrenzt

Die tatsächliche Verbesserung der Standzeit ist anlagenspezifisch. Sie hängt von der Rohwasserchemie, der Rückhalterate der Umkehrosmoseanlage, dem CO₂-Gehalt, dem Volumenstrom und der geforderten Ausgangsqualität ab.

Ein pauschaler Verlängerungsfaktor gegenüber einem anderen Mischbettharz kann daher nicht angegeben werden.

Warum CO₂ die Harzkapazität belastet

Kohlendioxid steht im Wasser mit Kohlensäure, Hydrogencarbonat und Carbonat im chemischen Gleichgewicht. Bei der Nachbehandlung im Mischbett wird diese Belastung hauptsächlich vom Anionenaustauscher aufgenommen.

Das bedeutet:

• die Leitfähigkeit des UO-Permeats allein bildet die vollständige Harzbelastung nicht immer ab

• ein niedriger Permeatleitwert garantiert keine niedrige CO₂-Konzentration

• CO₂ kann das Mischbettharz trotz geringer Restsalzkonzentration vergleichsweise schnell erschöpfen

• ein erhöhter Anionenanteil kann die nutzbare Polisher-Kapazität verbessern

• eine vorgeschaltete CO₂-Entgasung kann bei hohen Belastungen zusätzliche Standzeit schaffen

Bei einem dauerhaft hohen Reinstwasserbedarf sollte die Polisher-Stufe anhand der tatsächlichen Permeatdaten ausgelegt werden. Für größere oder kontinuierliche Anwendungen stehen auch vollständige Reinstwasseraufbereitungsanlagen zur Verfügung.

Angaben für die Auslegung als UO-Polisher

Für die Beurteilung der möglichen Polisher-Laufzeit sind folgende Angaben erforderlich:

• Permeatleistung der Umkehrosmoseanlage

• Leitfähigkeit des Permeats

• pH-Wert des Permeats

• CO₂-Gehalt des Permeats

• Rohwasser-pH-Wert

• Säurekapazität beziehungsweise Hydrogencarbonatgehalt des Rohwassers

• Betriebstemperatur

• tägliche Betriebsdauer

• geforderte Ausgangsleitfähigkeit

• maximaler Volumenstrom

• gewünschte Standzeit bis zum Harzwechsel

Bei UO-Permeat kann die Kapazität nicht zuverlässig allein aus der Leitfähigkeit berechnet werden. Der CO₂-Eintrag muss zusätzlich berücksichtigt werden.

Kapazität bei direkter Aufbereitung von Leitungswasser

Bei der direkten Aufbereitung von Leitungswasser dient die Leitfähigkeit als praktischer Orientierungswert für die vorhandene Salzfracht.

Für die MB25 pH+ gelten folgende Richtwerte:

• bei 300 µS/cm Rohwasserleitfähigkeit: ca. 3.100 Liter

• bei 600 µS/cm Rohwasserleitfähigkeit: ca. 1.550 Liter

Bei höherer Rohwasserleitfähigkeit ist das Harz schneller erschöpft. Bei niedrigerer Leitfähigkeit kann eine größere Wassermenge behandelt werden.

Die tatsächliche Kapazität wird zusätzlich beeinflusst durch:

• individuelle Wasserzusammensetzung

• gewünschte Ausgangsleitfähigkeit

• Volumenstrom

• Temperatur

• Harzzustand

• CO₂-Gehalt des Wassers

Die Richtwerte für Leitungswasser können nicht unmittelbar auf UO-Permeat übertragen werden.

Bis zu 1.200 Liter Durchfluss pro Stunde

Die maximale Durchflussleistung der MB25 pH+ beträgt 1.200 l/h.

Der tatsächlich geeignete Betriebsdurchfluss richtet sich nach der geforderten Wasserqualität. Bei besonders niedrigen Zielwerten kann ein geringerer Volumenstrom durch die längere Kontaktzeit zwischen Wasser und Harz vorteilhaft sein.

Für eine zuverlässige Aufbereitung sind folgende Punkte zu beachten:

• Patrone vollständig entlüften

• maximale Durchflussleistung nicht überschreiten

• Druckstöße vermeiden

• Fließrichtung einhalten

• Leitfähigkeit regelmäßig kontrollieren

• bei Heizungsbefüllung zusätzlich den pH-Wert prüfen

Gefüllt und betriebsbereit geliefert

Die MB25 pH+ wird mit 25 Litern eingefülltem Mischbettharz geliefert. Eine Erstbefüllung am Aufstellort ist nicht erforderlich.

Vor der ersten Verwendung:

• Patrone senkrecht und standsicher aufstellen

• Anschlüsse entsprechend der Fließrichtung herstellen

• Wasserzuführung langsam öffnen

• Drucktank vollständig entlüften

• Harzbett gründlich spülen

• Leitfähigkeit des Ausgangswassers kontrollieren

• bei Heizungsanwendungen zusätzlich den pH-Wert messen

Ein- und Ausgang besitzen jeweils ein ¾-Zoll-Innengewinde.

Leitfähigkeit und pH-Wert überwachen

Mit zunehmender Beladung des Mischbettharzes steigt die Leitfähigkeit des Ausgangswassers wieder an.

Für mobile Kontrollmessungen eignet sich ein Hand-Leitfähigkeitsmessgerät. Bei Heizungsanwendungen sollte zusätzlich ein geeignetes pH-Messmittel verwendet werden.

Ein Harzwechsel ist erforderlich, wenn:

• der festgelegte Leitfähigkeitsgrenzwert überschritten wird

• der benötigte pH-Bereich nicht mehr erreicht wird

• die Wasserqualität für den nachfolgenden Prozess nicht mehr ausreicht

• bei einer Polisher-Anwendung ein Leitfähigkeitsdurchbruch auftritt

Der Grenzwert ist anwendungsspezifisch festzulegen. Nicht jede Heizungsanlage oder technische Anwendung benötigt dieselbe Ausgangsleitfähigkeit.

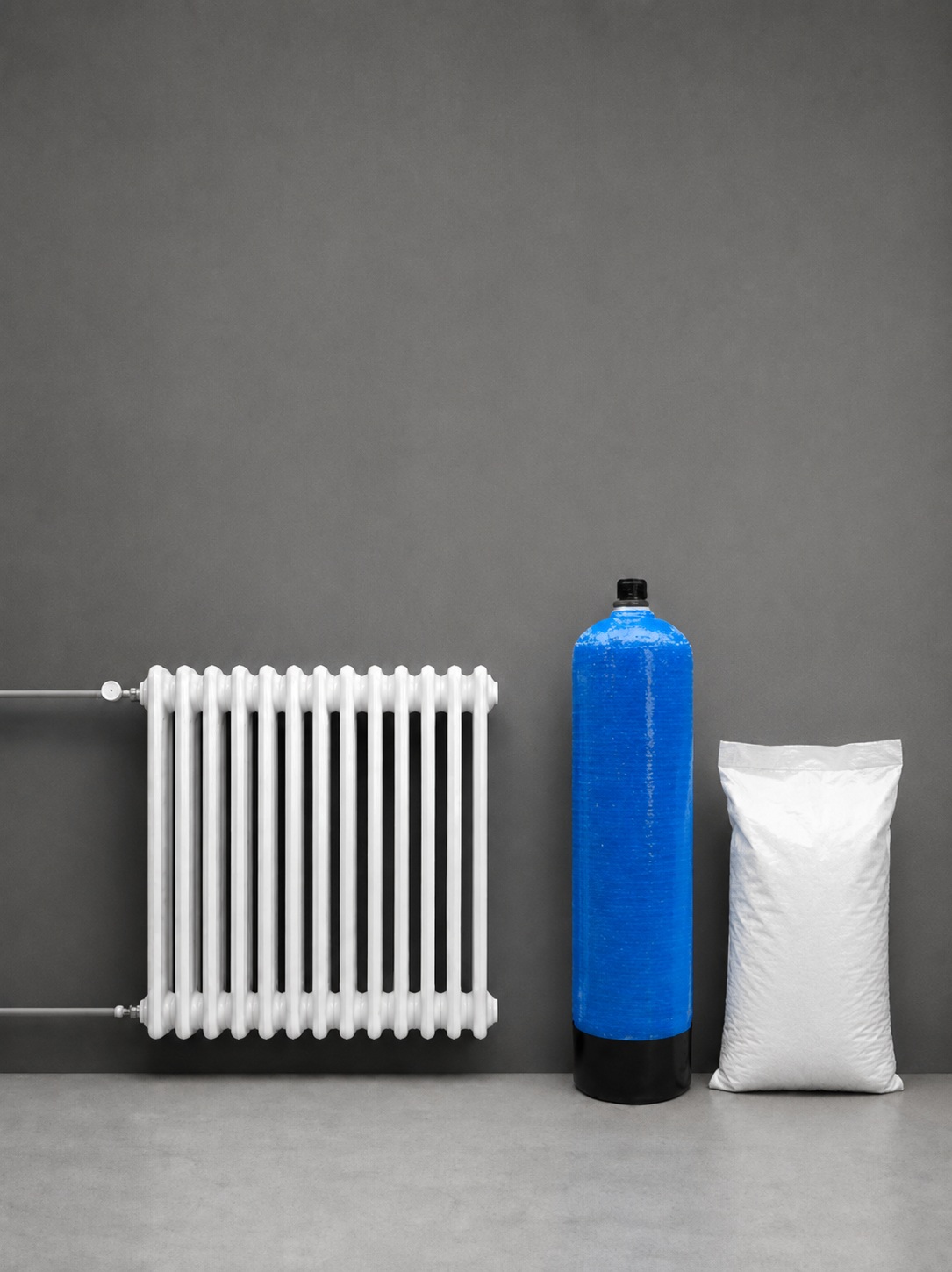

Ein 25-Liter-Sack für die vollständige Neubefüllung

Die MB25 pH+ ist keine Einwegpatrone. Drucktank, PE-Innenbehälter, Verteilerrohr und Verteilerkopf können dauerhaft weiterverwendet werden.

Nach Erschöpfung wird lediglich das Harz ausgetauscht. Für eine vollständige Neubefüllung werden genau 25 Liter benötigt.

Ein Sack Mischbettharz mit pH-Anhebung entspricht somit der vollständigen Harzmenge einer MB25 pH+.

Grundsätzlicher Ablauf des Harzwechsels

• Wasserzuführung schließen

• Patrone vollständig drucklos machen

• Wasser aus dem Drucktank ablassen

• Verteilerkopf vorsichtig öffnen

• erschöpftes Harz vollständig entfernen

• Drucktank und Verteilerrohr mit sauberem Wasser spülen

• Verteilerrohr mittig positionieren

• obere Öffnung des Verteilerrohrs verschließen

• einen vollständigen 25-Liter-Sack einfüllen

• Gewinde und Dichtflächen reinigen

• Verteilerkopf fachgerecht montieren

• Patrone langsam mit Wasser füllen

• vollständig entlüften

• Harzbett gründlich spülen

• Leitfähigkeit und gegebenenfalls pH-Wert kontrollieren

Entsorgung des erschöpften Harzes

Wurde die Patrone ausschließlich mit normalem Leitungswasser oder unbelastetem UO-Permeat betrieben, kann das erschöpfte Harz über den Hausmüll entsorgt werden.

Wurde Prozesswasser mit besonderen Verunreinigungen behandelt, muss die Entsorgung anhand der vom Harz aufgenommenen Stoffe geprüft werden.

Verwendung mit anderen Ionenaustauscherharzen

Der wiederverwendbare Drucktank kann bei Bedarf mit einem anderen geeigneten Ionenaustauscherharz befüllt werden.

Mögliche Anwendungen sind:

• klassische Vollentsalzung mit einem anderen Mischbettharz

• Enthärtung mit geeignetem Kationenaustauscherharz

• getrennte Kationen- oder Anionenaustauschverfahren

• spezielle Ionenaustauscheranwendungen nach technischer Prüfung

Geeignete Harzgruppen finden Sie in den Shopbereichen:

• Kationenaustauscherharze

• Anionenaustauscherharze

Die eingefüllte Harzart bestimmt die Funktion der Patrone. Wird die MB25 mit Enthärtungsharz befüllt, entsteht kein vollentsalztes Wasser. Ein einzelnes Kationen- oder Anionenaustauscherharz erzeugt ebenfalls kein vollständiges VE-Wasser.

Aufbau der MB25 pH+

• GFK-Drucktank

• druckbeständiger PE-Innenbehälter

• Verteilerkopf aus PE/PVC

• integrierte Entlüftungsfunktion

• internes Wasserverteilersystem

• Ein- und Ausgang mit ¾-Zoll-Innengewinde

• 25 Liter betriebsbereites pH+-Mischbettharz

• erhöhter Anionenanteil

• gefüllt und verschlossen geliefert

• wiederbefüllbar und mehrfach verwendbar

Technische Daten

Lieferumfang

• Vollentsalzungspatrone MB25 pH+

• 25 Liter eingefülltes Mischbettharz mit erhöhtem Anionenanteil

• Verteilerkopf mit Entlüftungsfunktion

• internes Verteilerrohr

• gefüllte und verschlossene Ausführung

Anschlussleitungen, Absperrarmaturen, Leitfähigkeitsmessgeräte und pH-Messmittel sind nicht Bestandteil des Lieferumfangs, sofern sie nicht ausdrücklich zusätzlich ausgewählt werden.

MB10, MB25 oder MB50 pH+ auswählen

Die MB25 pH+ ist die vielseitige Standardgröße für Heizungsbefüllungen und UO-Polisher-Anwendungen. Sie bietet mehr Kapazität und Durchfluss als die kompakte MB10, bleibt aber einfacher zu transportieren und aufzustellen als die MB50.

• MB10 pH+ für kleinere Wassermengen, Serviceeinsätze und begrenzte Stellflächen

• MB25 pH+ für mittlere Wassermengen, bis zu 1.200 l/h und eine vollständige Neubefüllung mit einem 25-Liter-Sack

• MB50 pH+ für größere Wassermengen und längere Betriebsintervalle

Für die Auswahl sind insbesondere die benötigte Wassermenge, Rohwasser- beziehungsweise Permeatqualität, CO₂-Belastung, Ziel-Leitfähigkeit, Durchflussleistung und verfügbare Stellfläche zu berücksichtigen.
