Schnellfilter 2"
Leistung max. 13.000 l/h
Art.Nr.: SF500-Z
EUR 4.656,47
Preis netto: EUR 3.913,00
inkl. 19 % USt
Zahlungsweisen
Leistung max. 13.000 l/h 5
Downloads
EVERZIT-N-Datenblatt.pdf (0.17 MB)
Produktbeschreibung

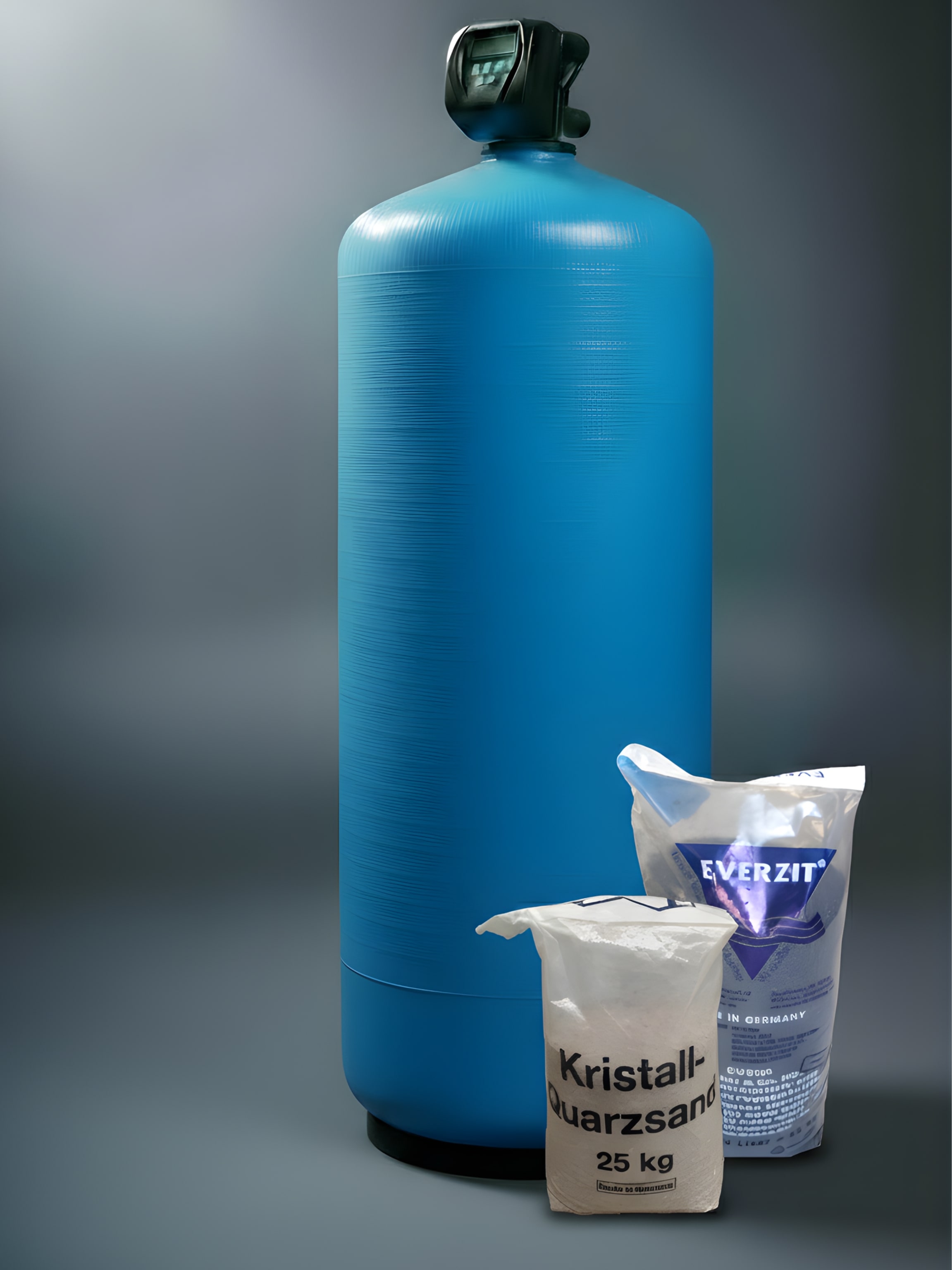

Der Schnellfilter SF500-Z ist die leistungsstärkste Ausführung unserer kompakten Schnellfilterserie. Mit einer maximalen Filterleistung von 13.000 l/h, 500 Litern EVERZIT N und großzügigen 2″-Anschlüssen eignet sich diese Anlage besonders für große Kühlwasser-, Pool- und Prozesswasserkreisläufe. Die automatische Rückspülung und die No-Bypass-Funktion ermöglichen eine zuverlässige mechanische Partikelabscheidung auch bei offenen Wasserbecken.
Technische Daten – Schnellfilter 13.000 l/h
| Merkmal | Technische Daten |
|---|---|
| Artikelnummer | SF500-Z |
| Maximale Filterleistung | 13.000 l/h (13,0 m³/h) |
| Mindestdurchfluss | 2.500 l/h |
| Filtergeschwindigkeit | bis 30 m/h |
| Zulaufdruck | 2,5–7 bar |
| Druckbehälter | GFK |
| Behälterdurchmesser | 770 mm |
| Filtermaterial | 500 l EVERZIT N, 0,6–1,6 mm |
| Quarzkies-Stützschicht | 50 kg, 1,0–2,0 mm |
| Zentralsteuerventil | Clack, 2″-Ausführung, zeitgesteuert |
| Ausgangsabsperrung | No-Bypass-Funktion |
| Rohwasseranschluss | 2″ |
| Reinwasseranschluss | 2″ |
| Rückspül-Abwasserleitung | Für 15.000 l/h auszulegen |
| Rückspüldurchfluss | 15.000 l/h |
| Rückspülzeit | 10 Minuten |
| Rückspülwasserbedarf | 2.500 Liter |
| Erstfiltrat | 5 Minuten bei 13.000 l/h |
| Erstfiltratwasserbedarf | ca. 1.083 Liter |
| Gesamtwasserbedarf je Spülzyklus | ca. 3.583 Liter |
| Rückspülauslösung | automatisch zeitgesteuert oder manuell |
| Spannungsversorgung | 230 V / 50 Hz |
| Maximale Wassertemperatur | 35 °C |
| Maximale Umgebungstemperatur | 45 °C |
Großvolumige Partikelfiltration mit kompakter Bauweise
Die SF500-Z wurde für Anwendungen mit besonders hohen Durchflussmengen konzipiert. Trotz einer maximalen Leistung von 13 m³/h beträgt der Durchmesser des GFK-Druckbehälters nur 770 mm.
Damit bietet die Anlage eine platzsparende Lösung für industrielle Wasseraufbereitungs- und Kreislaufsysteme, in denen große Wassermengen mechanisch gereinigt werden müssen.
Das Filterbett enthält 500 Liter EVERZIT N. Dieses natürliche Anthrazitfiltermaterial ermöglicht hohe Filtergeschwindigkeiten und eine mechanische Abscheidung ungelöster Feststoffpartikel.
Zu den typischen Verunreinigungen zählen Schwebstoffe, Sand, Schlamm, Rostpartikel, Ablagerungen aus Rohrleitungen sowie bereits ausgefällte Eisen- und Manganverbindungen.
Vorteile der 13.000-l/h-Ausführung
-
Bis zu 13 m³/h maximale Filterleistung
-
2″-Anschlüsse für hohe Wasserdurchsätze
-
Kompakte Bauweise mit 770 mm Behälterdurchmesser
-
500 Liter EVERZIT N zur mechanischen Feststoffaufnahme
-
Gute hydraulische Durchlässigkeit des Anthrazitfilterbetts
-
Automatische Rückspülung mit frei einstellbaren Zeitintervallen
-
No-Bypass-Funktion für offene Wasserkreisläufe
-
Manuelle Rückspülauslösung möglich
-
Robuster GFK-Druckbehälter für technische Wasseraufbereitung
Automatische Rückspülung mit 15.000 l/h
Das zeitgesteuerte Clack-Zentralsteuerventil übernimmt die automatische Rückspülung der Filteranlage.
Während dieser Phase wird das Filterbett mit 15.000 l/h entgegen der normalen Durchflussrichtung durchströmt. Die eingelagerten Feststoffe werden gelöst und über den Abwasseranschluss ausgeschwemmt.
Die Rückspülung dauert 10 Minuten. Anschließend wird das Erstfiltrat über 5 Minuten bei der Nennleistung von 13.000 l/h zum Abwasser geführt.
Insgesamt werden für einen vollständigen Spülzyklus rund 3.583 Liter Wasser benötigt.
No-Bypass-Funktion bei offenen Kreisläufen
Bei offenen Kühlwasserbecken und Sammelbehältern muss während der Rückspülung verhindert werden, dass Wasser über einen unerwünschten Strömungsweg zum Anlagenabgang fließt.
Die No-Bypass-Funktion sperrt deshalb den Reinwasserausgang während des Spülprogramms. Damit wird die vorgesehene Rückspülströmung durch das Filterbett unterstützt.
Besonders wichtig ist die ausreichende Rückspülwasserversorgung. Die Pumpe beziehungsweise die Wasserversorgung muss 15 m³/h bei ausreichendem Druck bereitstellen. Auch die Abwasserleitung muss für diesen kurzzeitigen Volumenstrom dimensioniert sein.
Ein längerer Spülvorgang kann eine unzureichende Rückspülmenge nicht ersetzen.
Überwachung und Wartung
Die Filterbeladung sollte regelmäßig über den Differenzdruck zwischen Rohwasser- und Reinwasserseite überprüft werden. Als obere Orientierung sollte ein Differenzdruck von etwa 0,8 bar nicht überschritten werden.
Eine zunehmende Druckdifferenz, ein sinkender Durchfluss oder eine Verschlechterung der Filtratqualität können auf eine höhere Partikelbeladung hinweisen.
Das Clack-Zentralsteuerventil ist regelmäßig auf Dichtheit, korrekte Schaltbewegungen und vollständige Rückspülprogramme zu kontrollieren.
Für die Instandhaltung stehen in unserem Clack-Zubehörsortiment entsprechende Ersatzteile und Wartungssets zur Verfügung. Bei der 2″-Ausführung müssen die Wartungskomponenten exakt zum verbauten Zentralsteuerventil passen.
Filtermaterial EVERZIT N und Quarzkies
Die Filtration erfolgt über ein mehrschichtiges Filterbett:

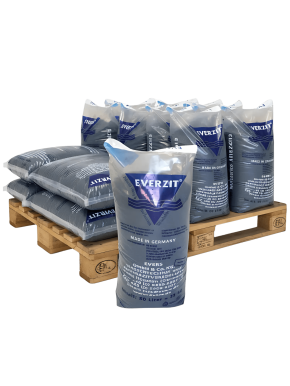

EVERZIT N – 500 Liter
Das EVERZIT N Anthrazitfiltermaterial mit einer Körnung von 0,6–1,6 mm übernimmt die mechanische Partikelabscheidung. Es zeichnet sich durch gute Rückspülbarkeit, eine widerstandsfähige Kornstruktur und einen vergleichsweise niedrigen Anfangsdruckverlust aus.
Quarzkies – 50 kg
Die untere Stützschicht aus Quarzkies 1,0–2,0 mm stabilisiert das Filterbett und unterstützt eine gleichmäßige Wasserverteilung.
Beide Materialien sind separat erhältlich und können bei Bedarf als Ersatzfüllung bestellt werden.
Alternative Anlagen für besondere Filtrationsaufgaben
Die SF500-Z ist auf eine besonders hohe Wasserleistung bei geringem Platzbedarf ausgelegt.
Für Anwendungen, bei denen eine geringere Filtergeschwindigkeit oder eine andere Filterbettauslegung sinnvoll ist, bieten wir auch klassische Kiesfilteranlagen an.
Eine feinere Partikelrückhaltung kann mit dem Spezialfiltermaterial Filter AG Plus erreicht werden. In entsprechend ausgelegten Filteranlagen können unter geeigneten Bedingungen auch Partikel im Bereich von etwa 3–5 µm reduziert werden.
Für die kontinuierliche Reinigung von Kühlwasserkreisläufen mit eigener Umwälzpumpe bieten wir komplette Nebenstromfilteranlagen:
Diese Anlagen werden mit eigener Pumpe, montierter Verrohrung und mehrschichtiger Tiefenfilterfüllung angeboten.
Lieferumfang und Installation
-
GFK-Druckbehälter mit Steigrohr und unterem Verteiler
-
Zeitgesteuertes Clack-Zentralsteuerventil in 2″-Ausführung mit Netzteil
-
No-Bypass-Funktion
-
50 kg Quarzkies
-
500 Liter EVERZIT N
-
Montage- und Bedienungsanleitung
Die Komponenten werden zur Montage bereitgestellt. Der Filterbehälter ist vor der Inbetriebnahme mit den Filtermaterialien zu befüllen.
Wichtiger technischer Hinweis: Die Anlage ist für die mechanische Partikelfiltration vorgesehen. Gelöste Eisen- und Manganverbindungen, Wasserhärte, Nitrat und gelöste Salze werden nicht gezielt entfernt. Für eine weitergehende Wasseraufbereitung müssen zusätzliche Verfahren eingesetzt werden.
Weitere Schnellfiltergrößen
| Filterleistung | Anschluss | EVERZIT N | Rückspülmenge |
|---|---|---|---|
| 2.000 l/h | 1″ | 50 l | 2.500 l/h |
| 3.000 l/h | 1″ | 100 l | 3.600 l/h |
| 5.000 l/h | 1¼″ | 150 l | 6.000 l/h |
| 7.000 l/h | 1¼″ | 250 l | 7.500 l/h |
| 8.500 l/h | 2″ | 300 l | 10.000 l/h |
| 13.000 l/h – diese Ausführung | 2″ | 500 l | 15.000 l/h |
