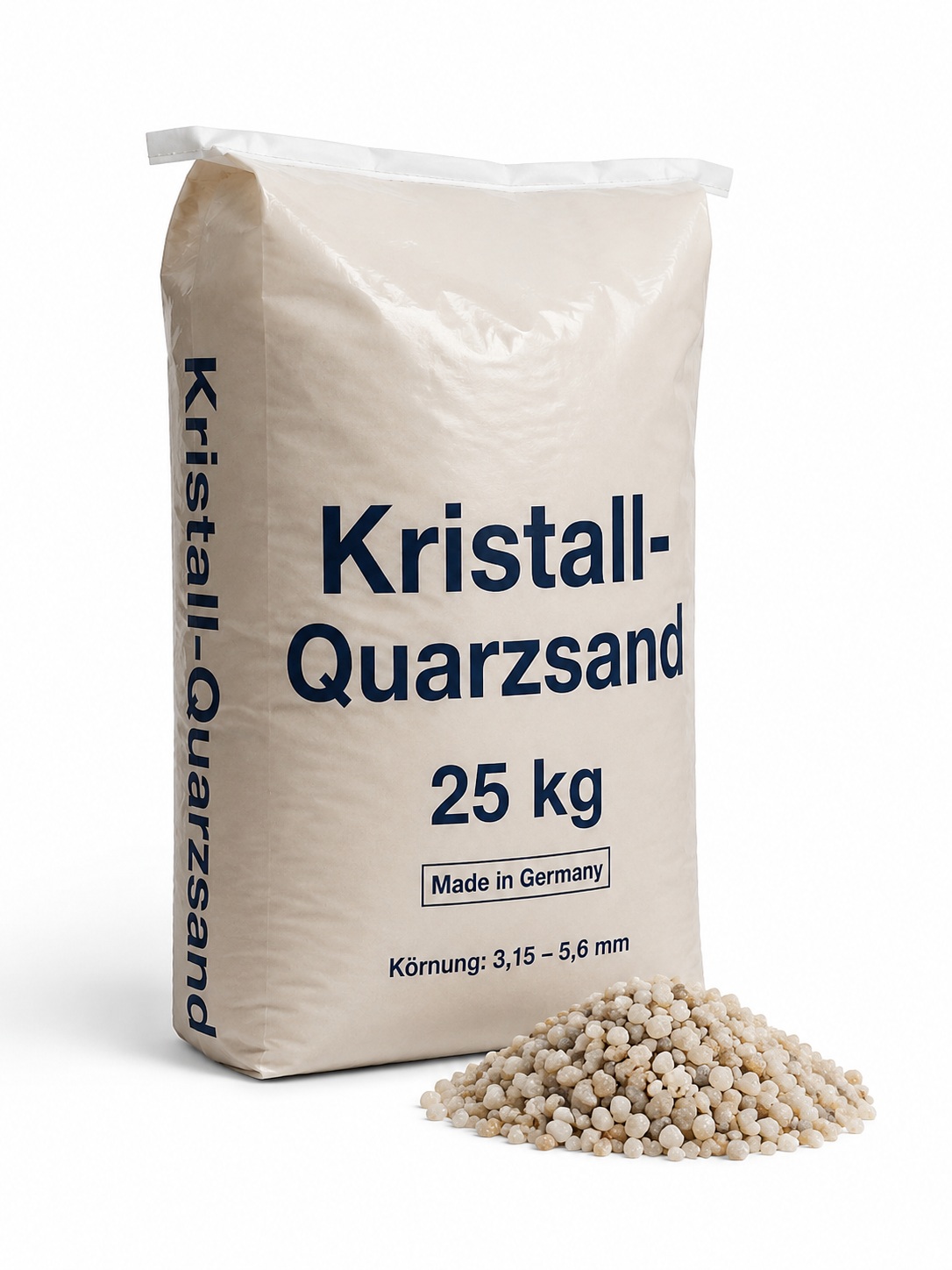

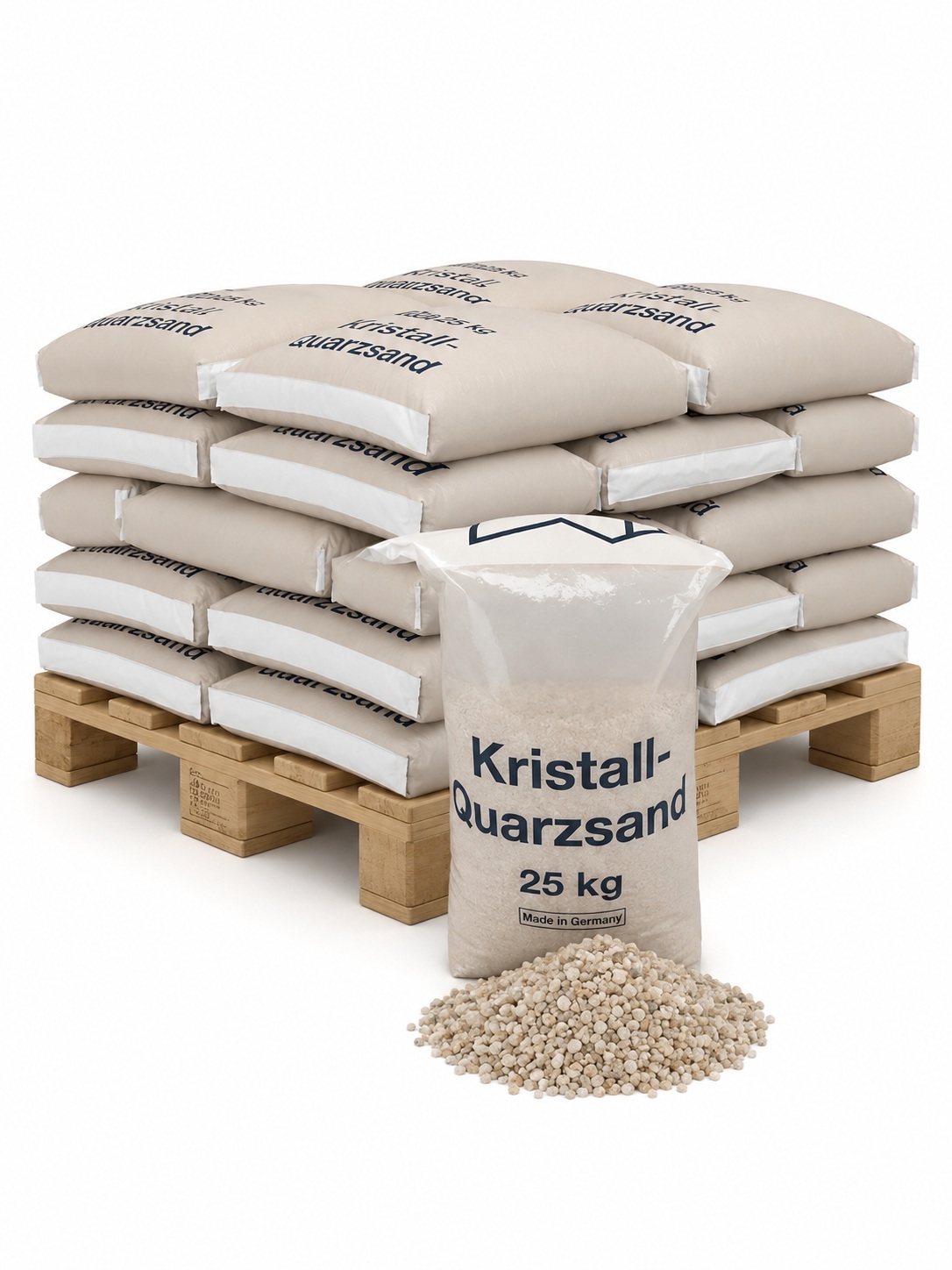

Quarzkies Filtersand
Körnung 3,15 - 5,6 mm

Quarzkies Filtersand für Kiesfilter und Filteranlagen
Körnung 3,15 - 5,6 mm
Filtermaterial gemäß DIN 12904

Quarzkies Filtersand ist ein gewaschenes, getrocknetes, gebrochenes und klassiertes Filtermaterial für die Wasseraufbereitung. Er wird in Kiesfiltern, Sandfiltern, Mehrschichtfiltern und als Stützschicht in Filteranlagen eingesetzt.

Die verschiedenen Körnungen ermöglichen einen angepassten Filteraufbau: feinere Körnungen werden eher für die eigentliche Filtration kleinerer Partikel eingesetzt, gröbere Körnungen dienen häufig als Stützschicht, Drainageschicht oder hydraulisch stabile Unterschicht. Welche Körnung passt, hängt von Filtertyp, Filtergeschwindigkeit, Rückspülleistung, Schichthöhe, Verteilsystem und gewünschter Filtratqualität ab.

Varianten der Quarzkies-Körnungen

Die Quarzkies-Produkte unterscheiden sich vor allem durch Körnung und typische Funktion im Filterbett. Der grundsätzliche Einsatzbereich bleibt gleich: mechanische Filtration, Stützschicht, Kiesfilter, Sandfilter und Mehrschichtfilter.

Die Tabelle dient als technische Orientierung. Bei bestehenden Filteranlagen sollte die Körnung nicht beliebig geändert werden, weil Rückspülverhalten, Schichtstabilität, Druckverlust und Filterleistung davon abhängen.

Einsatzbereich in der Wasseraufbereitung

Quarzkies wird dort eingesetzt, wo Partikel, Trübstoffe oder Schwebstoffe mechanisch zurückgehalten werden sollen oder wo ein stabiler Schichtaufbau im Filter benötigt wird. Das Material ist nicht chemisch reagierend, sondern wirkt über Korngröße, Schichthöhe, Filtergeschwindigkeit und Rückspülung.

Typische Anwendungen:

Die konkrete Eignung hängt vom Filteraufbau und von der Wasserqualität ab. Bei gelösten Stoffen, Eisen, Mangan, Geruch, Geschmack, Chlor, niedrigem pH-Wert oder Härteproblemen sind andere Filtermedien oder Verfahren erforderlich.

Funktion im Filterbett

Quarzkies wirkt als mechanisches Filtermedium. Partikel werden im Filterbett zurückgehalten, während das Wasser durch die Schüttung strömt. Je feiner die Körnung, desto feiner kann die mechanische Abscheidung sein. Gleichzeitig steigen bei feineren Körnungen der Strömungswiderstand und die Anforderungen an Rückspülung und Vorfiltration.

Gröbere Körnungen werden häufig unter feineren Filtermaterialien eingesetzt. Sie stabilisieren den Filteraufbau, unterstützen die gleichmäßige Wasserverteilung und schützen Düsenboden, Filterstern oder untere Verteilsysteme.

Der Filter muss so aufgebaut werden, dass sich die Schichten bei der Rückspülung nicht unkontrolliert vermischen oder ausgetragen werden. Deshalb müssen Korngröße, Dichte, Schichthöhe und Rückspülgeschwindigkeit zusammenpassen.

Abgrenzung zu Hydro-Anthrasit N

Hydro-Anthrasit N wird häufig als obere Filterschicht in Mehrschichtfiltern eingesetzt. Quarzkies ist schwerer und wird je nach Körnung als Filterschicht, Übergangsschicht oder Stützschicht verwendet.

In Mehrschichtfiltern ergänzen sich Quarzkies und Anthrazit. Anthrazit liegt wegen seiner geringeren Dichte typischerweise oben, Quarzkies darunter. Dadurch kann eine gestufte Filtration entstehen, bei der Trübstoffe über eine größere Betttiefe zurückgehalten werden.

Ein Austausch von Anthrazit gegen Quarzkies oder umgekehrt ist nicht ohne Prüfung sinnvoll. Dichte, Körnung und Rückspülverhalten unterscheiden sich deutlich.

Abgrenzung zu Aktivkohle

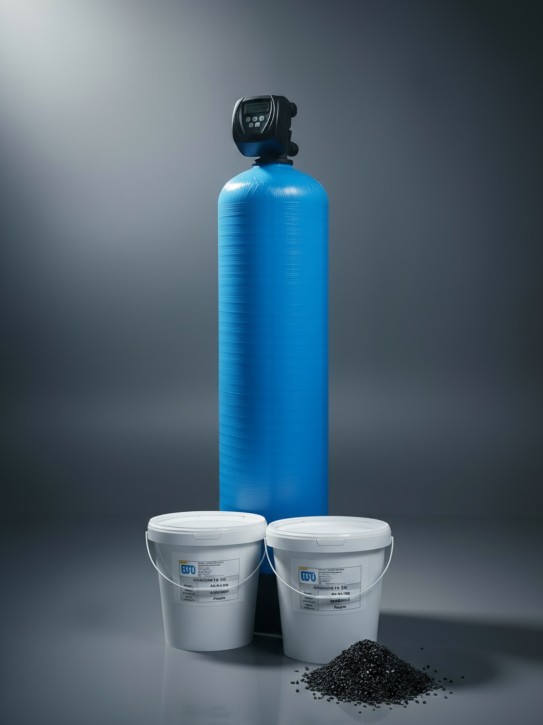

Aktivkohle FA 100 ist ein Adsorptionsmedium. Sie wird eingesetzt, wenn organische Stoffe, Geruch, Geschmack, Chlor oder Ozon reduziert werden sollen. Quarzkies ist dagegen ein mechanisches Filter- und Stützmaterial.

Quarzkies entfernt keine gelösten organischen Stoffe und ersetzt keine Aktivkohlefüllung. Umgekehrt ist Aktivkohle keine klassische Stützschicht für den hydraulischen Filteraufbau.

Wenn Partikel oder Trübstoffe zurückgehalten werden sollen, ist Quarzkies relevant. Wenn adsorbierbare Stoffe entfernt werden sollen, muss Aktivkohle geprüft werden.

Abgrenzung zu Entsäuerungsmaterialien

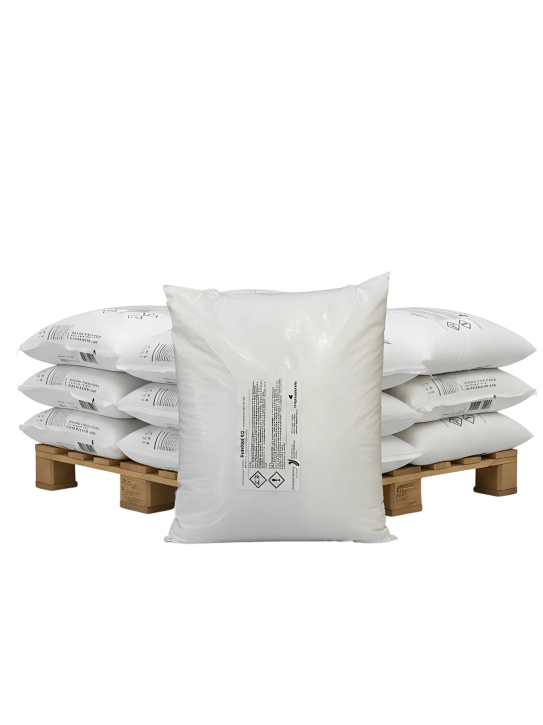

Quarzkies hebt keinen pH-Wert an und dient nicht zur Aufhärtung. Er ist daher nicht mit Entsäuerungsmaterialien wie Calcite Calciumcarbonat, Semidol K1, Semidol K2, Akdolit Magno-Dol CM1, Akdolit Magno-Dol CM2, Akdolit Hydrolit CA oder Akdolit Hydrolit MG zu verwechseln.

Entsäuerungsmaterialien reagieren mit saurem Wasser und werden im Betrieb verbraucht. Quarzkies bleibt dagegen im Normalbetrieb weitgehend inert und wird vor allem zur mechanischen Filtration oder als Stützschicht verwendet.

Bei niedrigem pH-Wert, freier Kohlensäure oder korrosivem Wasser muss daher ein Entsäuerungsmaterial geprüft werden. Quarzkies kann in solchen Anlagen als Stützschicht oder zusätzlicher Filteraufbau relevant sein, löst aber die Entsäuerung nicht.

Abgrenzung zu Greensand und BIRM

Quarzkies ist kein spezielles Filtermedium zur gezielten Eisen- oder Manganentfernung. Er kann ausgefällte Partikel zurückhalten, entfernt aber gelöstes Eisen oder Mangan nicht zuverlässig ohne passende Vorreaktion.

Bei Eisen, Mangan oder Schwefelwasserstoff ist Greensand Plus ein spezielles Filtermedium für entsprechende Greensand-Anlagen. Bei Greensand-Anlagen ist die vollautomatische kapazitätsgesteuerte Regeneration zu berücksichtigen.

BIRM Filtermaterial kann zur Reduzierung von Eisen und Mangan eingesetzt werden, benötigt aber passende Wasserbedingungen. Besonders wichtig sind ausreichender Sauerstoffanteil, geeigneter pH-Wert und passende Rohwasserqualität. Ohne ausreichende Oxidation ist die Wirkung nicht sicher vorhersagbar.

Quarzkies kann in Enteisenungs- oder Entmanganungsanlagen als Stützschicht oder mechanische Filterschicht eingesetzt werden, ersetzt aber nicht das eigentliche Reaktions- oder Oxidationsmedium.

Einsatz in Kiesfiltern und Sandfiltern

Quarzkies wird in Kiesfilteranlagen und Sandfiltern eingesetzt, wenn Trübstoffe oder Partikel mechanisch entfernt werden sollen. Die Filteranlage muss zur gewünschten Wassermenge, Filtergeschwindigkeit und Rückspülleistung passen.

Wichtige technische Punkte:

Wird die Körnung zu fein gewählt, kann der Filter schneller verblocken oder eine höhere Rückspülleistung benötigen. Wird die Körnung zu grob gewählt, können feinere Partikel durchbrechen.

Einsatz als Stützschicht

Die gröberen Quarzkies-Körnungen werden häufig als Stützschicht eingesetzt. Eine Stützschicht schützt das untere Verteilsystem, verbessert die Wasserverteilung und verhindert, dass feineres Filtermaterial in Filterstern, Düsenboden oder Ablauf gelangt.

Typische Aufgaben der Stützschicht:

Welche Körnung als Stützschicht verwendet wird, hängt von Filtertank, Verteilsystem, Hauptfiltermedium und Rückspülung ab. In vielen Filteraufbauten wird die grobe Körnung 3,15–5,6 mm als untere Stützschicht geprüft.

Technische Daten

Körnung und Auswahl

Die Körnung ist der wichtigste Unterschied zwischen den Varianten. Sie beeinflusst Filtrationsschärfe, Druckverlust, Rückspülverhalten und Schichtstabilität.

Auswahlhinweise:

Diese Einordnung ersetzt keine Auslegung. In bestehenden Anlagen sollte die vorhandene Körnung beibehalten oder nur nach technischer Prüfung geändert werden.

Rückspülung und Betrieb

Quarzkiesfilter müssen regelmäßig rückgespült werden. Die Rückspülung entfernt zurückgehaltene Partikel aus dem Filterbett und stellt die hydraulische Durchlässigkeit wieder her.

Wichtige Betriebsaspekte:

Bei zu geringer Rückspülung verbleiben Ablagerungen im Filterbett. Bei zu starker Rückspülung kann Material ausgetragen werden. Deshalb muss die Rückspülung zur Filterfläche, Körnung und Schichthöhe passen.

Befüllung und Austausch

Beim Befüllen oder Austauschen von Quarzkies sollte der vorhandene Filteraufbau geprüft werden. Entscheidend ist, ob Hauptfilterschicht, Stützschicht und Rückspülleistung zusammenpassen.

Wichtige Hinweise:

Für das saubere Befüllen von GFK-Drucktanks kann ein Einfülltrichter hilfreich sein.

Grenzen von Quarzkies

Quarzkies ist ein mechanisches Filtermaterial. Er entfernt keine gelösten Salze, keine Härte, kein Nitrat, kein Ammonium und keine gelösten organischen Stoffe.

Quarzkies hebt keinen pH-Wert an und neutralisiert keine freie Kohlensäure. Für saure oder korrosive Wässer sind Entsäuerungsmaterialien zu prüfen.

Bei Eisen und Mangan kann Quarzkies nur bereits ausgefällte Partikel zurückhalten. Gelöstes Eisen oder Mangan wird ohne geeignete Oxidation und nachgeschaltetes Verfahren nicht zuverlässig entfernt.

Quarzkies ist außerdem keine Desinfektionsstufe. Bei mikrobiologischer Belastung müssen Ursache, Vorfiltration und gegebenenfalls geeignete Desinfektionsverfahren separat bewertet werden.

Angaben für die technische Prüfung

Für die Auswahl der passenden Quarzkies-Körnung sind folgende Angaben hilfreich:

Ohne diese Angaben lässt sich nicht sicher beurteilen, welche Körnung im konkreten Filteraufbau technisch passend ist.
