Schnellfilter 1"
Leistung max. 2.000 l/h

Art.Nr.: SF050-Z

« Zurück zur Kategorie

EUR 1.059,10
Preis netto: EUR 890,00

inkl. 19 % USt

  • Lieferzeit ca. 1-2 Wochen
  • Gewicht 90 kg


Zahlungsweisen

PayPal Vorkasse Kreditkarten Lastschrift

Bewertung: 0.0 von 5

Downloads

Produktbeschreibung

Der kompakte Schnellfilter mit 2.000 l/h Durchflussleistung entfernt Schwebstoffe, Trübstoffe und ungelöste Feststoffpartikel aus Wasser- und Prozesskreisläufen. Mit automatischer Rückspülung, EVERZIT N Filtermaterial und No-Bypass-Ventil eignet sich die Anlage besonders für kleinere Umwälzsysteme mit begrenztem Platzangebot.

Technische Daten – Schnellfilter 2.000 l/h

Merkmal Technische Daten
Artikelnummer SF050-Z
Maximale Filterleistung 2.000 l/h (2,0 m³/h)
Mindestdurchfluss 300 l/h
Filtergeschwindigkeit bis 30 m/h
Zulaufdruck 2,5–7 bar
Druckbehälter GFK
Behälterdurchmesser 315 mm
Gesamthöhe inklusive Ventil ca. 1.600 mm
Filtermaterial 50 l EVERZIT N, 0,6–1,6 mm
Quarzkies-Stützschicht 25 kg, 1,0–2,0 mm
Zentralsteuerventil Clack WS1, zeitgesteuert
Ausgangsabsperrung No-Bypass-Ventil
Rohwasseranschluss 1″ BSP Innengewinde
Reinwasseranschluss 1″ BSP Innengewinde
Abwasseranschluss mindestens 1″
Rückspüldurchfluss 2.500 l/h
Rückspülzeit 10 Minuten
Rückspülwasserbedarf ca. 417 Liter
Erstfiltrat 5 Minuten bei 2.000 l/h
Erstfiltratwasserbedarf ca. 167 Liter
Gesamtwasserbedarf je Spülzyklus ca. 583 Liter
Rückspülauslösung automatisch zeitgesteuert oder manuell
Spannungsversorgung 230 V / 50 Hz / 60 VA
Maximale Wassertemperatur 35 °C
Maximale Umgebungstemperatur 45 °C

Mechanische Schnellfiltration bei geringem Platzbedarf

Die Anlage eignet sich insbesondere für kleinere Poolanlagen, Kühlwasserkreisläufe, Prozesswasseranlagen und offene Sammelbehälter. Bereits vorhandene Feststoffpartikel werden beim Durchströmen des Filterbetts zurückgehalten.

Die Filtration erfolgt über zwei aufeinander abgestimmte Schichten. Die untere Quarzkies-Stützschicht unterstützt die Wasserverteilung und stabilisiert das Filterbett. Darüber befindet sich das eigentliche Filtermaterial EVERZIT N aus natürlichem Anthrazit.

Das Material bietet eine gute mechanische Partikelaufnahme, einen vergleichsweise niedrigen Anfangsdruckverlust und eine hohe Widerstandsfähigkeit gegenüber Abrieb.

Vorteile dieser Ausführung

  • Bis zu 2.000 Liter Filterleistung pro Stunde

  • Kompakter Druckbehälter mit nur 315 mm Durchmesser

  • Mechanische Abscheidung von Schwebstoffen, Sand, Schlamm und Rostpartikeln

  • Hohe Filtergeschwindigkeit bei geringem Platzbedarf

  • Automatische, zeitgesteuerte Rückspülung

  • No-Bypass-Funktion für offene Wasserkreisläufe

  • Rückspülbares Filtermaterial ohne regelmäßigen Patronenwechsel

  • Manuelle Rückspülauslösung bei Bedarf

Automatische Rückspülung mit No-Bypass

Das Clack-WS1-Zentralsteuerventil startet die Rückspülung nach dem eingestellten Zeitintervall. Das Filterbett wird entgegen der normalen Fließrichtung durchströmt, aufgelockert und von eingetragenen Schmutzpartikeln gereinigt.

Die Rückspülung erfolgt mit 2.500 l/h für 10 Minuten. Anschließend wird das Erstfiltrat 5 Minuten lang mit der Nennleistung zum Abwasser abgeführt.

Das No-Bypass-Ventil sperrt den Reinwasserausgang während des Spülprogramms. Besonders bei offenen Becken verhindert dies eine unerwünschte Strömung zum Verbraucher, die andernfalls die Rückspülung beeinträchtigen könnte.

Wichtig: Die Wasserversorgung muss die Rückspülmenge von 2.500 l/h bei ausreichendem Druck gewährleisten. Ein längerer Spülvorgang kann eine zu geringe Rückspülströmung nicht ausgleichen.

Filtermaterial und Wartung

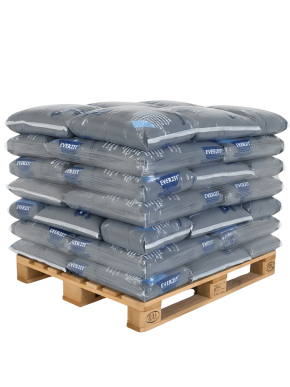

Das verwendete EVERZIT N Filtermaterial mit einer Körnung von 0,6–1,6 mm kann bei Bedarf als Ersatzfüllung nachbestellt werden. Auch der Quarzkies 1,0–2,0 mm für die Stützschicht ist separat erhältlich.

Zur Instandhaltung des Zentralsteuerventils empfehlen wir das passende Wartungsset für Clack WS1. Es enthält Kolben- und Dichtungskomponenten sowie einen Montageschlüssel. Eine Überprüfung ist insbesondere bei Undichtigkeiten oder unvollständigen Schaltvorgängen sinnvoll.

Die Filterbeladung lässt sich über den Differenzdruck zwischen Ein- und Ausgang kontrollieren. Ein Differenzdruck von etwa 0,8 bar sollte als obere Orientierung nicht überschritten werden.

Alternativen für besondere Anwendungen

Für klassische Partikelfiltration mit geringeren Filtergeschwindigkeiten bieten wir Kiesfilteranlagen an. Mit dem Spezialfiltermaterial Filter AG Plus kann bei geeigneter Filterauslegung eine feinere Partikelreduktion im Bereich von etwa 3–5 µm erreicht werden.

Wird zusätzlich eine eigene Umwälzpumpe benötigt, eignen sich unsere komplett aufgebauten Kühlwasser-Partikelfilter:

Diese Anlagen sind für die Nebenstromfiltration von Kühlwasser ausgelegt und verfügen über eine eigene Pumpe sowie eine feinere Tiefenfilterfüllung.

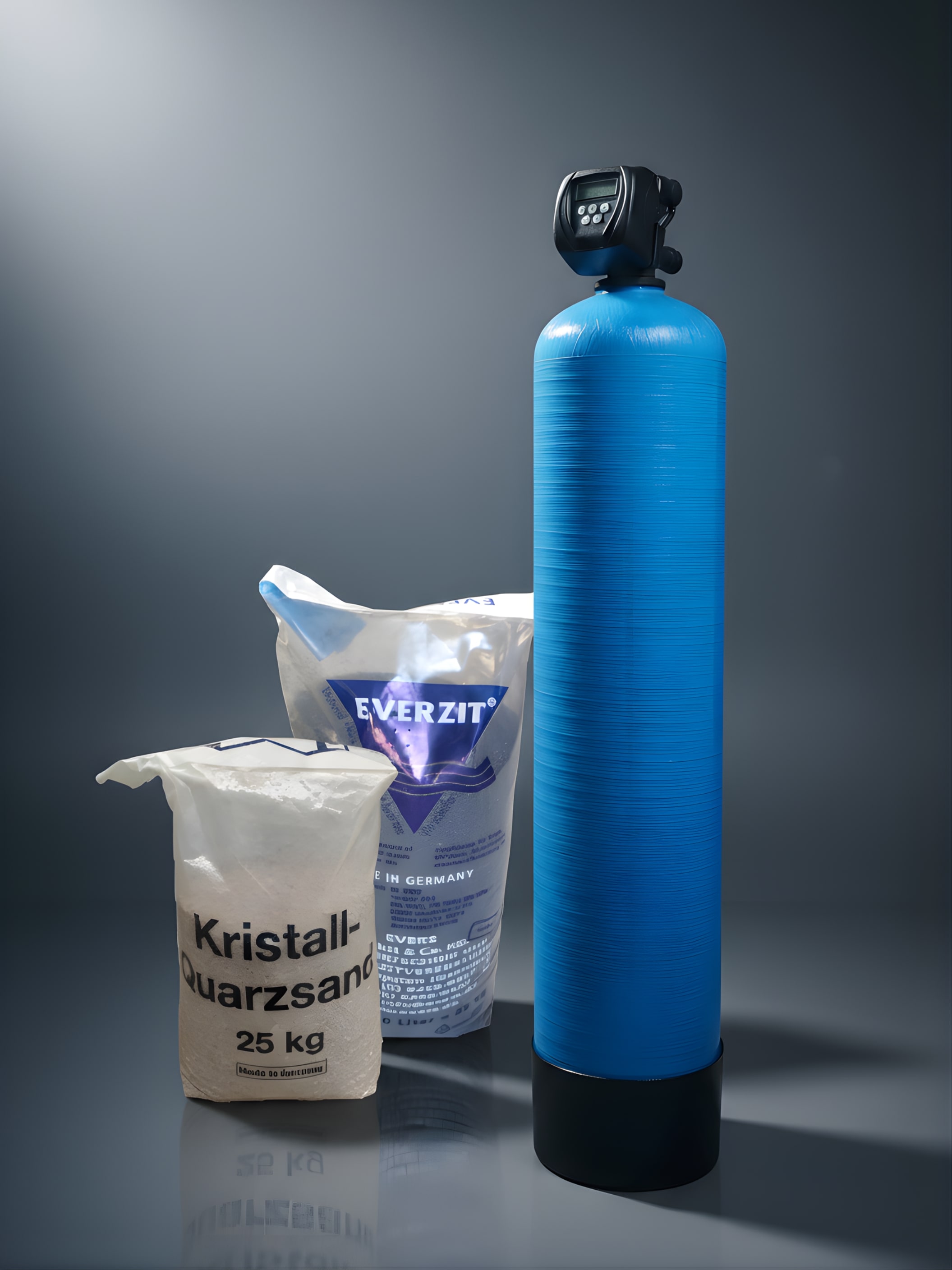

Lieferumfang

  • GFK-Druckbehälter mit Steigrohr und unterem Verteiler

  • Vorprogrammiertes Clack-WS1-Zentralsteuerventil inklusive Netzteil

  • No-Bypass-Ventil

  • 25 kg Quarzkies als Stützschicht

  • 50 Liter EVERZIT N Filtermaterial

  • Montage- und Bedienungsanleitung

Die Komponenten werden zur Montage bereitgestellt. Der Druckbehälter ist bei Anlieferung noch nicht mit Filtermaterial befüllt.

Hinweis zur Filterwirkung: Die Anlage dient der mechanischen Partikelfiltration. Gelöstes Eisen, gelöstes Mangan, Salze, Wasserhärte und Nitrat werden nicht gezielt entfernt. Ausgefällte Eisen- und Manganpartikel können dagegen im Filterbett zurückgehalten werden.

Verfügbare Schnellfilter-Baugrößen

Filterleistung Anschluss EVERZIT N Rückspülmenge
2.000 l/h – diese Ausführung 1″ 50 l 2.500 l/h
3.000 l/h 1″ 100 l 3.600 l/h
5.000 l/h 1¼″ 150 l 6.000 l/h
7.000 l/h 1¼″ 250 l 7.500 l/h
8.500 l/h 2″ 300 l 10.000 l/h
13.000 l/h 2″ 500 l 15.000 l/h
