Schnellfilter 1,25"
Leistung max. 7.000 l/h

Art.Nr.: SF250-Z

« Zurück zur Kategorie

EUR 1.827,84
Preis netto: EUR 1.536,00

inkl. 19 % USt

  • Lieferzeit ca. 1-2 Wochen
  • Gewicht 245 kg


Zahlungsweisen

PayPal Vorkasse Kreditkarten Lastschrift

Bewertung: 0.0 von 5

Downloads

Produktbeschreibung

Der Schnellfilter SF250-Z ist für die mechanische Filtration von bis zu 7.000 Litern Wasser pro Stunde ausgelegt. Mit 250 Litern EVERZIT N und automatischer Rückspülung eignet sich die Anlage besonders für größere Kühlwasserkreisläufe, Poolanlagen und industrielle Prozesse, bei denen hohe Wassermengen bei geringem Platzbedarf von Schwebstoffen und Partikeln befreit werden müssen.

Technische Daten – Schnellfilter 7.000 l/h

Merkmal Technische Daten
Artikelnummer SF250-Z
Maximale Filterleistung 7.000 l/h (7,0 m³/h)
Mindestdurchfluss 1.200 l/h
Filtergeschwindigkeit bis 30 m/h
Zulaufdruck 2,5–7 bar
Druckbehälter GFK
Behälterdurchmesser 552 mm
Gesamthöhe inklusive Ventil ca. 2.000 mm
Filtermaterial 250 l EVERZIT N, 0,6–1,6 mm
Quarzkies-Stützschicht 25 kg, 1,0–2,0 mm
Zentralsteuerventil Clack WS1.25, zeitgesteuert
Ausgangsabsperrung No-Bypass-Ventil
Rohwasseranschluss 1¼″ BSP Innengewinde
Reinwasseranschluss 1¼″ BSP Innengewinde
Abwasseranschluss mindestens 1¼″
Rückspüldurchfluss 7.500 l/h
Rückspülzeit 10 Minuten
Rückspülwasserbedarf 1.250 Liter
Erstfiltrat 5 Minuten bei 7.000 l/h
Erstfiltratwasserbedarf ca. 583 Liter
Gesamtwasserbedarf je Spülzyklus ca. 1.833 Liter
Rückspülauslösung automatisch zeitgesteuert oder manuell
Spannungsversorgung 230 V / 50 Hz / 60 VA
Maximale Wassertemperatur 35 °C
Maximale Umgebungstemperatur 45 °C

Hohe Filterleistung für größere Wasserkreisläufe

Die SF250-Z ist besonders für Anwendungen geeignet, bei denen größere Wasservolumen kontinuierlich umgewälzt werden. Dazu gehören industrielle Kühlwasseranlagen, Prozesswasserbecken, größere Pools und technische Wasserkreisläufe.

Der vergleichsweise kompakte GFK-Druckbehälter ermöglicht eine maximale Filterleistung von 7 m³/h bei einem Durchmesser von 552 mm.

Das 250 Liter umfassende EVERZIT-N-Filterbett hält mechanisch abscheidbare Verunreinigungen zurück. Hierzu zählen:

  • Schweb- und Trübstoffe

  • Sand und mineralische Sedimente

  • Schlamm und abgelöste Ablagerungen

  • Rost- und Korrosionspartikel

  • Bereits ausgefällte Eisen- und Manganverbindungen

  • Größere organische Schwebstoffe und Algenflocken

Die tatsächliche Partikelrückhaltung hängt von der Partikelgröße, Feststoffbelastung und Filtergeschwindigkeit ab. Eine feste Filtrationsfeinheit in Mikrometern wird für diese Schnellfilter nicht zugesichert.

Technische Vorteile

  • 7.000 l/h maximale Durchflussleistung

  • Kompakte Bauform im Verhältnis zur Fördermenge

  • 250 Liter mechanisch wirksames Anthrazitfiltermaterial

  • Gute Rückspülbarkeit durch abgestimmte Filterschichtung

  • Automatischer Betrieb mit zeitgesteuerter Rückspülung

  • No-Bypass-Funktion für offene Wasserbecken

  • Robuster GFK-Druckbehälter

  • Manuelle Rückspülung jederzeit auslösbar

Rückspülung und No-Bypass-Funktion

Das Clack-WS1.25-Zentralsteuerventil steuert die Rückspülung automatisch nach dem eingestellten Zeitintervall.

Für die Rückspülung werden 7.500 l/h über 10 Minuten benötigt. Anschließend erfolgt eine Erstfiltratphase mit 7.000 l/h über 5 Minuten.

Der gesamte Wasserbedarf eines Spülzyklus beträgt rund 1.833 Liter.

Das No-Bypass-Ventil sperrt den Reinwasserausgang während des Spülvorgangs. Dadurch wird verhindert, dass bei offenen Becken eine unerwünschte Wasserströmung über das Zentralsteuerventil entsteht und die notwendige Rückspülströmung beeinträchtigt.

Entscheidend ist die verfügbare Rückspülleistung: Die Wasserversorgung muss die erforderlichen 7.500 l/h auch bei den vorhandenen Druckverlusten von Filter, Rohrleitungen und Armaturen erreichen.

Zur Betriebskontrolle empfehlen wir eine Differenzdruckmessung. Ein Druckverlust von etwa 0,8 bar sollte als obere Orientierung nicht überschritten werden.

Filtermaterial und Wartung

Die Anlage arbeitet mit einer Kombination aus Quarzkies und Anthrazitfiltermaterial.

Die 25 kg Quarzkies mit 1,0–2,0 mm Körnung bilden die untere Stützschicht. Darüber befinden sich 250 Liter EVERZIT N mit 0,6–1,6 mm Körnung.

EVERZIT N zeichnet sich durch eine hohe mechanische Stabilität und gute Rückspülbarkeit aus. Das Filtermaterial kann bei Bedarf separat nachbestellt werden.

Für das Clack-WS1.25-Zentralsteuerventil ist das Wartungsset Clack WS1.25 / WS1.5 vorgesehen. Es ermöglicht den Austausch der Hauptkolben- und Dichtungseinheit bei Wartungsarbeiten oder mechanischen Schaltproblemen.

Schnellfilter, Kiesfilter oder kompletter Pumpenfilter?

Diese Schnellfilteranlage ist auf hohen Durchfluss bei geringem Platzbedarf ausgelegt.

Wird eine klassische mechanische Filtration mit geringeren Filtergeschwindigkeiten benötigt, stehen alternativ unsere Kiesfilteranlagen zur Verfügung.

Für eine höhere Filtrationsfeinheit kann bei entsprechender technischer Auslegung Filter AG Plus eingesetzt werden. Dieses Spezialmaterial ermöglicht unter passenden Betriebsbedingungen eine Reduzierung feiner Partikel im Bereich von etwa 3–5 µm.

Für Kühlkreisläufe ohne vorhandene geeignete Umwälzpumpe bieten wir eigenständige Anlagen:

Diese Systeme verfügen über eine eigene Pumpe, montierte Anlagenverrohrung und eine mehrschichtige Tiefenfilterfüllung für die Nebenstromreinigung.

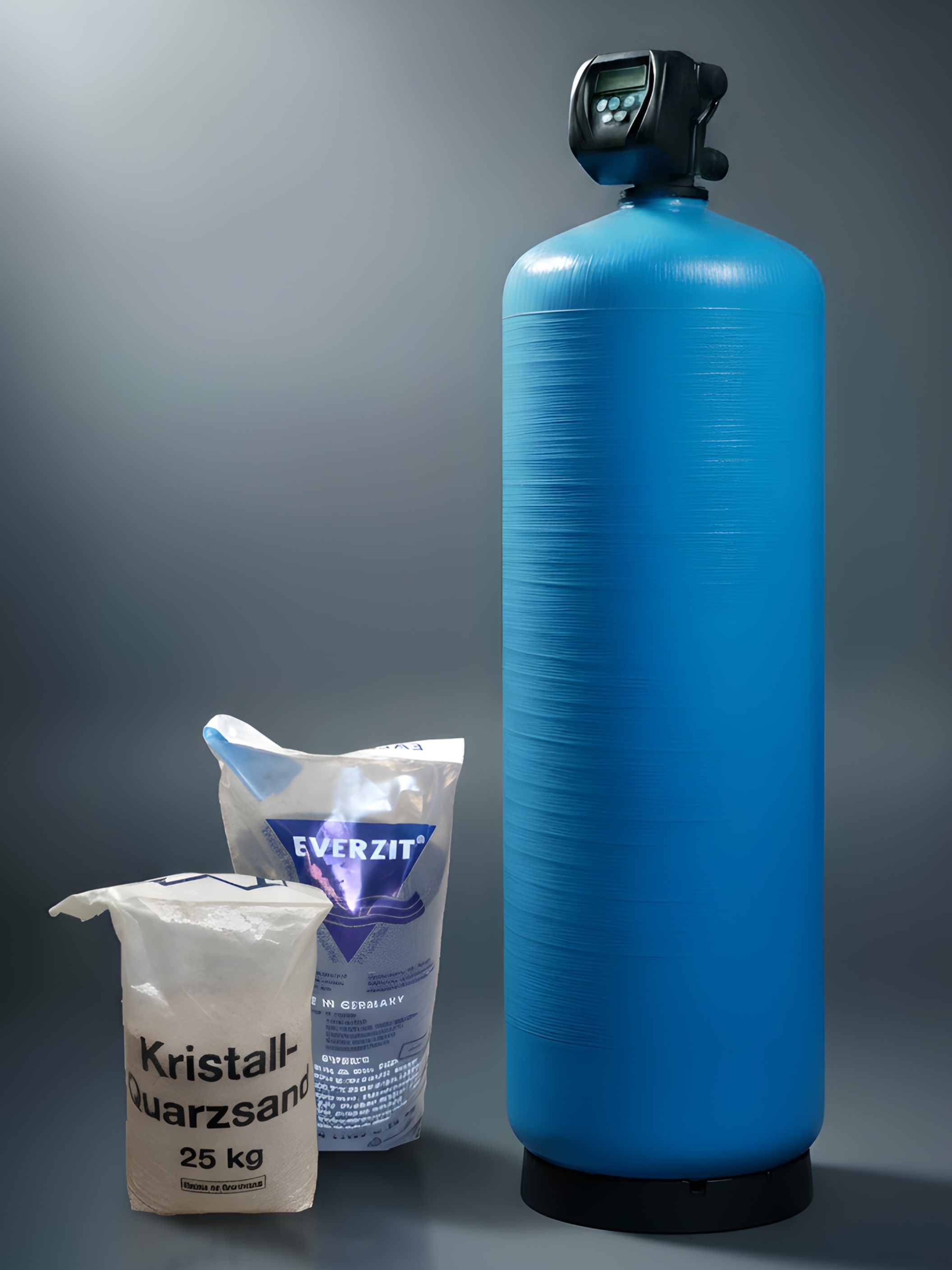

Lieferumfang

  • GFK-Druckbehälter mit Steigrohr und unterem Verteiler

  • Clack-WS1.25-Zentralsteuerventil, vorprogrammiert, mit Netzteil

  • No-Bypass-Ventil

  • 25 kg Quarzkies

  • 250 Liter EVERZIT N

  • Montage- und Bedienungsanleitung

Die Einzelkomponenten werden unmontiert geliefert. Die Filtermaterialien sind vor Inbetriebnahme in den Druckbehälter einzufüllen.

Hinweis: Die Schnellfiltration entfernt ungelöste Feststoffe. Gelöste Inhaltsstoffe wie Eisen, Mangan, Härte, Nitrat oder Salze werden dadurch nicht gezielt reduziert.

Die sechs Schnellfilter im Vergleich

Filterleistung Anschluss EVERZIT N Rückspülmenge
2.000 l/h 1″ 50 l 2.500 l/h
3.000 l/h 1″ 100 l 3.600 l/h
5.000 l/h 1¼″ 150 l 6.000 l/h
7.000 l/h – diese Ausführung 1¼″ 250 l 7.500 l/h
8.500 l/h 2″ 300 l 10.000 l/h
13.000 l/h 2″ 500 l 15.000 l/h
