PE-HD Rechtecktank
Inhalt 1.500 l

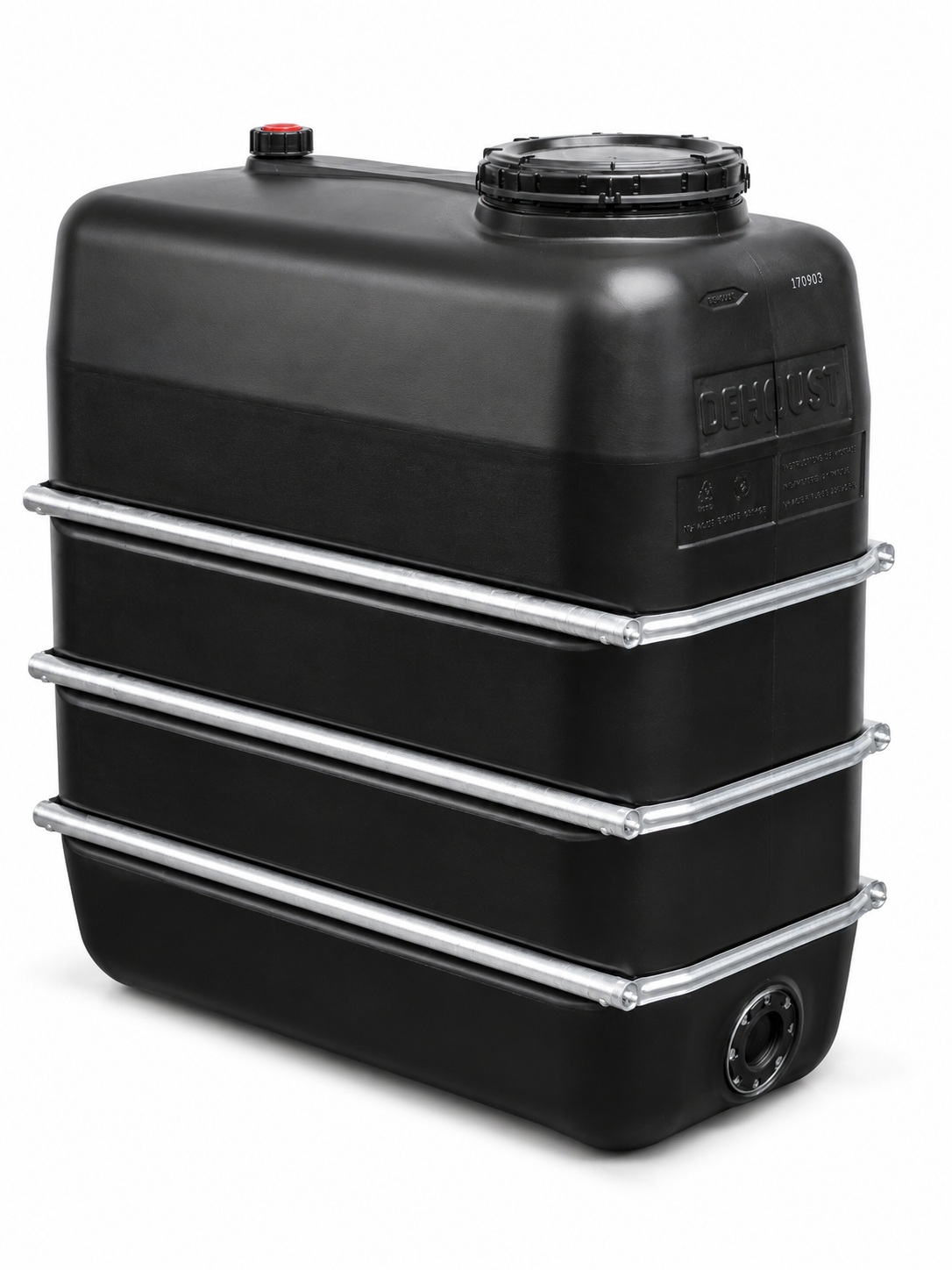

PE-HD-Rechtecktank 1.500 Liter – ausgewogenes Puffervolumen bei nur 720 mm Breite

Der PE-HD-Rechtecktank mit 1.500 Litern ist eine ausgewogene Zwischengröße für industrielle Wasseraufbereitungs- und Prozessanlagen. Mit einer Breite von nur ca. 720 mm bietet der Tank deutlich mehr Speichervolumen als die 1.100-Liter-Ausführung, bleibt aber kürzer als der ebenfalls 720 mm breite 2.000-Liter-Tank.

Diese Bauform eignet sich besonders für Technikräume, Containeranlagen und Produktionsbereiche, in denen nur eine begrenzte Raumbreite verfügbar ist. Der Behälter kann als druckloser Lager-, Vorrats-, Puffer- oder Vorlagebehälter für Reinwasser, VE-Wasser, Prozesswasser, Kühlwasser und weitere geeignete wässrige Medien eingesetzt werden.

Vorteile des 1.500-Liter-Rechtecktanks

• 1.500 Liter Nennvolumen

• schmale Bauform mit ca. 720 mm Breite

• ausgewogene Zwischengröße zwischen 1.100 und 2.000 Litern

• korrosionsbeständiger PE-HD-Werkstoff

• Herstellung im Blasformverfahren

• Stabilisierung durch Rohrbandagen

• große Domöffnung mit 400 mm Durchmesser

• oberer Anschluss mit 2"

• unterer DN-80-Flanschanschluss

• naturfarbene oder schwarze Ausführung

• geeignet als Reinwasser-, Prozesswasser- und Permeatspeicher

• gut in kompakte Anlagenkonzepte integrierbar

Geeignet für kompakte Anlagenkonzepte

Mit einer Länge von ca. 1.560 mm und einer Breite von ca. 720 mm lässt sich der 1.500-Liter-Tank entlang von Wänden oder neben Wasseraufbereitungsanlagen aufstellen. Er bietet ein größeres Reservevolumen als der 1.100-Liter-Tank, ohne die Länge des 2.000-Liter-Modells zu erreichen.

Die Baugröße ist besonders geeignet, wenn:

• mehr als ein Kubikmeter Wasser bevorratet werden soll

• nur eine geringe Raumbreite zur Verfügung steht

• die verfügbare Länge für einen 2.000-Liter-Tank nicht ausreicht

• Verbrauchsspitzen über einen Pufferspeicher ausgeglichen werden müssen

• eine Membrananlage vom schwankenden Wasserverbrauch getrennt werden soll

• eine kompakte Pumpenvorlage benötigt wird

• ein IBC aufgrund seiner Anschlüsse oder Bauweise nicht geeignet ist

Transportweg, Türbreiten, Wendebereiche und die Zugänglichkeit des Aufstellorts müssen vor der Bestellung anhand der vollständigen Tankabmessungen geprüft werden.

Naturfarbene oder schwarze Ausführung

Die naturfarbene Ausführung ist leicht transluzent. Abhängig von Beleuchtung, Wasserqualität und Verschmutzungsgrad kann der Füllstand von außen optisch erkannt werden. Dies ermöglicht eine einfache zusätzliche Betriebskontrolle bei der Aufstellung im Innenbereich.

Die schwarze Ausführung reduziert den Lichteintrag in den Tank und bietet einen verbesserten Schutz gegenüber UV-Einstrahlung. Sie eignet sich besonders für helle Technikräume und Anwendungen, bei denen lichtbedingter biologischer Bewuchs begrenzt oder ein lichtempfindliches Medium geschützt werden soll.

Die schwarze Einfärbung ersetzt keine hygienische Betriebsweise. Wasserwechsel, Stillstandszeiten, Temperatur, Reinigung und Be- und Entlüftung müssen weiterhin zur jeweiligen Anwendung passen.

Typische Einsatzbereiche

• Permeattank hinter einer Umkehrosmoseanlage

• Reinwassertank hinter einer Nanofiltrationsanlage

• Vorratsbehälter für VE- und demineralisiertes Wasser

• Vorlagebehälter für Druckerhöhungsanlagen

• Pufferspeicher zwischen Wasserproduktion und Verbrauch

• Lagerbehälter für Prozess- und Kühlwasser

• Spülwasser- und Nachspeisebehälter

• Pumpenvorlage für technische Versorgungssysteme

• Zwischenbehälter in Filtrations- und Neutralisationsanlagen

• Behälter für geeignete Dosier- und Prozessmedien

Bei Chemikalien oder anderen Medien müssen Werkstoffbeständigkeit, Konzentration, Dichte, Temperatur und Betriebsbedingungen vor dem Einsatz geprüft werden. Für wassergefährdende Medien sind außerdem die erforderlichen Auffang- und Sicherheitseinrichtungen projektspezifisch festzulegen.

Technische Daten

Größenvergleich der PE-HD-Rechtecktanks

Das tatsächlich nutzbare Betriebsvolumen kann durch Überlaufhöhe, Anschlusspositionen, Schaltpunkte der Füllstandsüberwachung und erforderliche Sicherheitsreserven geringer sein als das angegebene Nennvolumen.

Pufferspeicher für Umkehrosmoseanlagen

Der 1.500-Liter-Tank kann als Permeatspeicher hinter Umkehrosmoseanlagen eingesetzt werden. Die Umkehrosmoseanlage produziert das aufbereitete Wasser kontinuierlich oder füllstandsabhängig in den Tank. Die Entnahme erfolgt bedarfsgerecht über eine separate Pumpe oder Druckerhöhungsanlage.

Dadurch wird die Wasserproduktion vom tatsächlichen Entnahmeverlauf getrennt. Kurzzeitige Verbrauchsspitzen können aus dem Tank abgedeckt werden, ohne die Umkehrosmoseanlage ausschließlich nach der maximalen Spitzenentnahme auslegen zu müssen.

Bei der Dimensionierung sind unter anderem zu berücksichtigen:

• Permeatleistung der Umkehrosmoseanlage

• täglicher Wasserbedarf

• maximale kurzzeitige Entnahme

• gewünschte Betriebsreserve

• erforderliche Mindestlaufzeit der Anlage

• Nachfüllzeit des Tanks

• Schaltabstände der Niveausteuerung

• Leistung der nachgeschalteten Pumpe

• erforderlicher Wasserwechsel

• zulässige Stillstandszeiten

Reinwassertank hinter einer Nanofiltrationsanlage

Auch hinter Nanofiltrationsanlagen kann der Behälter als Speicher- und Puffertank eingesetzt werden. Die Nanofiltration wird dadurch vom wechselnden Wasserbedarf der nachgeschalteten Verbraucher hydraulisch entkoppelt.

Das erforderliche Tankvolumen richtet sich nicht ausschließlich nach der Anlagenleistung. Verbrauchsverlauf, Spitzenbedarf, Nachfüllzeit, Reservevolumen und gewünschte Laufzeiten der Membrananlage müssen gemeinsam betrachtet werden.

Einordnung zwischen 1.100 und 2.000 Litern

Der 1.500-Liter-Tank nutzt dieselbe geringe Breite von ca. 720 mm wie die Ausführungen mit 1.100 und 2.000 Litern. Die Auswahl kann daher vor allem anhand der verfügbaren Länge und des erforderlichen Speichervolumens erfolgen.

Der 1.500-Liter-Tank ist sinnvoll, wenn:

• 1.100 Liter nicht genügend Betriebsreserve bieten

• 2.000 Liter für den tatsächlichen Bedarf überdimensioniert wären

• die Länge des 2.000-Liter-Tanks nicht zur Verfügung steht

• kürzere Wasserstandzeiten als bei einem größeren Tank gewünscht sind

• ein ausgewogenes Verhältnis zwischen Stellfläche und Speichermenge benötigt wird

Ein größerer Tank ist nicht automatisch die bessere Lösung. Bei hygienisch oder qualitativ empfindlichem Wasser muss ein ausreichender und regelmäßiger Wasseraustausch gewährleistet bleiben.

Oberer 2"-Anschluss

Der obere Anschluss mit 2" kann abhängig vom Anlagenkonzept beispielsweise für die Befüllung, einen Rücklauf oder die Be- und Entlüftung verwendet werden.

Da nur ein oberer Standardanschluss angegeben ist, müssen zusätzliche Funktionen wie Überlauf, weitere Rückläufe, Sensorik oder getrennte Belüftung vor der Bestellung technisch berücksichtigt werden. Nachträgliche Anschlüsse dürfen nur fachgerecht und unter Beachtung der Behälterkonstruktion eingebracht werden.

Unterer DN-80-Flanschanschluss

Der untere DN-80-Flanschanschluss ermöglicht die Einbindung einer ausreichend dimensionierten Entnahmeleitung. Je nach Anlagenkonzept kann daran eine Armatur, Prozesspumpe oder Druckerhöhungsanlage angeschlossen werden.

Die angeschlossene Rohrleitung muss spannungsfrei montiert und separat abgestützt werden. Das Gewicht von Rohrleitungen, Armaturen und Pumpen darf nicht unkontrolliert auf den Tankanschluss übertragen werden.

Bei der Auswahl der Komponenten sind zu berücksichtigen:

• erforderliche Entnahmeleistung

• Rohrleitungsdimension

• Medium und Temperatur

• Werkstoff der Armaturen

• Dichtungswerkstoff

• Einbauposition der Absperrarmatur

• Zugänglichkeit für Wartung und Austausch

Füllstandsüberwachung und Messtechnik

Für einen automatischen Betrieb kann der Tank mit einer Füllstands- oder Niveaumessung ausgestattet werden. Je nach Anlagenkonzept sind beispielsweise folgende Funktionen möglich:

• Start und Stopp der vorgeschalteten Wasseraufbereitung

• Abschaltung bei maximalem Füllstand

• Trockenlaufschutz der Entnahmepumpe

• Mindestfüllstandsmeldung

• Überfüllalarm

• Freigabe einer Druckerhöhungsanlage

• kontinuierliche Füllstandsanzeige

• Übertragung der Messwerte an eine übergeordnete Steuerung

Zusätzlich können Leitfähigkeit, Temperatur, Durchfluss oder weitere Prozessparameter überwacht werden. Auf unserer Homepage finden Sie weitere Informationen zur Messtechnik für Wasseraufbereitungsanlagen.

Be- und Entlüftung des Tanks

Bei der Befüllung muss die verdrängte Luft aus dem Tank entweichen können. Während der Wasserentnahme muss eine entsprechende Luftmenge nachströmen. Die Be- und Entlüftung ist deshalb auf die jeweils höchste Befüll- oder Entnahmeleistung auszulegen.

Eine verschlossene oder zu klein dimensionierte Belüftung kann zu Überdruck, Unterdruck und einer dauerhaften Verformung des Behälters führen.

Abhängig von Wasserqualität und Anwendung können eingesetzt werden:

• einfache Be- und Entlüftung für unkritische Betriebsmedien

• Partikelfilter zur Verringerung des Schwebstoffeintrags

• Sterilfilter für hygienisch anspruchsvollere Reinwasseranwendungen

• CO₂-Absorber für leitfähigkeitskritisches VE- und Reinwasser

• kombinierte Belüftungs- und Hygienefilter

Passende Belüftungsfilter, Entnahmearmaturen, Niveaumessungen und weitere Komponenten finden Sie beim Zubehör für Wassertanks.

CO₂-Aufnahme bei VE- und Reinwasser

VE-Wasser und Umkehrosmose-Permeat können Kohlendioxid aus der Umgebungsluft aufnehmen. Das gelöste Kohlendioxid kann die gemessene Leitfähigkeit des gespeicherten Wassers erhöhen.

Bei Anwendungen mit niedrigen Leitfähigkeitsgrenzwerten müssen deshalb neben der Ausgangsqualität der Wasseraufbereitungsanlage auch folgende Einflüsse berücksichtigt werden:

• Tankbelüftung

• Luftaustausch

• Lagerdauer

• Wasserwechsel

• Tanktemperatur

• Entnahmesystem

• Rücklaufleitungen

Ein geeigneter CO₂-Absorber in der Tankbelüftung kann den Kohlendioxideintrag reduzieren. Die erforderliche Größe richtet sich nach dem maximalen Luftvolumenstrom beim Befüllen und Entleeren.

Aufstellung und Flächenbelastung

Der Tank muss auf einer ebenen, glatten und vollständig tragfähigen Fläche aufgestellt werden. Die gesamte Behältergrundfläche muss gleichmäßig unterstützt sein. Punktlasten, scharfe Kanten und Unebenheiten sind zu vermeiden.

Bei einer vollständigen Füllung mit Wasser beträgt allein das Gewicht des gespeicherten Mediums ungefähr 1,5 Tonnen. Die Tragfähigkeit des Bodens und die zulässige Flächenbelastung müssen entsprechend geprüft werden.

Vor der Bestellung sollten berücksichtigt werden:

• Stellfläche von mindestens ca. 1.560 × 720 mm

• zusätzlicher Platz für Armaturen und Rohrleitungen

• Raum- und Deckenhöhe

• Türbreiten und Transportöffnungen

• Wendebereiche im Gebäude

• Zugänglichkeit der 400-mm-Domöffnung

• Wartungs- und Reinigungsraum

• Tragfähigkeit der Aufstellfläche

• Position von Überlauf und Belüftung

• Frost- und Sonnenschutz

Druckloser Betrieb

Der PE-HD-Lagertank ist kein Druckbehälter und darf nicht als geschlossener Druckspeicher verwendet werden.

Befüllung, Entnahme, Pumpenbetrieb, Rückläufe und Rückschlagarmaturen müssen so ausgeführt werden, dass kein unzulässiger Über- oder Unterdruck entsteht. Be- und Entlüftung, Überlauf und Füllstandssteuerung müssen aufeinander abgestimmt werden.

Standardtank oder individueller Behälterbau

Der 1.500-Liter-Rechtecktank eignet sich für standardisierte Speicher-, Puffer- und Vorlagefunktionen. Bei abweichenden Anforderungen können projektspezifische Behälter erforderlich sein, beispielsweise mit:

• individuellen Abmessungen

• zusätzlichen oder anders positionierten Anschlüssen

• Schräg- oder Trichterboden

• Auffangwanne oder Auffangraum

• Rührwerk oder Umwälzung

• Isolierung

• speziellen Be- und Entlüftungssystemen

• projektspezifischer Niveaumessung

• abweichenden Werkstoffen

• größeren Speichervolumen

Auf unserer Homepage finden Sie weitere Informationen zu unserem individuellen Tank- und Behälterbau für Wasseraufbereitung, Prozesswasser, Abwasser und geeignete Chemikalien.
