PE-HD Rechtecktank
Inhalt 2.000 l

PE-HD-Rechtecktank 2.000 Liter – großes Speichervolumen bei nur 720 mm Breite

Der PE-HD-Rechtecktank mit 2.000 Litern bietet ein großes Speichervolumen bei einer vergleichsweise geringen Breite von ca. 720 mm. Innerhalb der schmalen Rechtecktank-Baureihe ist er die größte Ausführung und eignet sich besonders für langgestreckte Technikräume, Containeranlagen und Anlagenbereiche mit begrenzter verfügbarer Breite.

Der Behälter wird im Blasformverfahren aus hochdichtem Polyethylen hergestellt und durch Rohrbandagen stabilisiert. Er kann als druckloser Lager-, Vorrats- oder Vorlagebehälter für Reinwasser, VE-Wasser, Prozesswasser, Kühlwasser und weitere geeignete wässrige Medien eingesetzt werden.

Vorteile des 2.000-Liter-Rechtecktanks

• 2.000 Liter Nennvolumen

• geringe Behälterbreite von ca. 720 mm

• volumenstärkste Ausführung der 720-mm-breiten Baureihe

• korrosionsbeständiger PE-HD-Werkstoff

• Herstellung im Blasformverfahren

• Stabilisierung durch Rohrbandagen

• große Domöffnung mit 400 mm Durchmesser

• drei obere Anschlüsse mit jeweils 2"

• unterer DN-80-Flanschanschluss

• naturfarbene oder schwarze Ausführung

• geeignet als Lager-, Puffer- und Vorlagebehälter

Große Speicherkapazität für schmale Technikräume

Mit einer Länge von ca. 2.070 mm nutzt der Rechtecktank die verfügbare Fläche in Längsrichtung. Dadurch können 2.000 Liter Speichervolumen bereitgestellt werden, ohne die Breite der kleineren 1.100- und 1.500-Liter-Modelle zu überschreiten.

Diese Bauform ist besonders geeignet, wenn:

• nur eine begrenzte Raumbreite vorhanden ist

• der Behälter entlang einer Wand aufgestellt werden soll

• ausreichend Länge im Technikraum verfügbar ist

• ein größeres Puffervolumen benötigt wird

• runde Behälter aufgrund ihres Durchmessers nicht aufgestellt werden können

• mehrere Anlagenkomponenten nebeneinander angeordnet werden müssen

Vor der Bestellung müssen dennoch der vollständige Transportweg, Türöffnungen, Wendebereiche und die Zugänglichkeit des Aufstellorts geprüft werden.

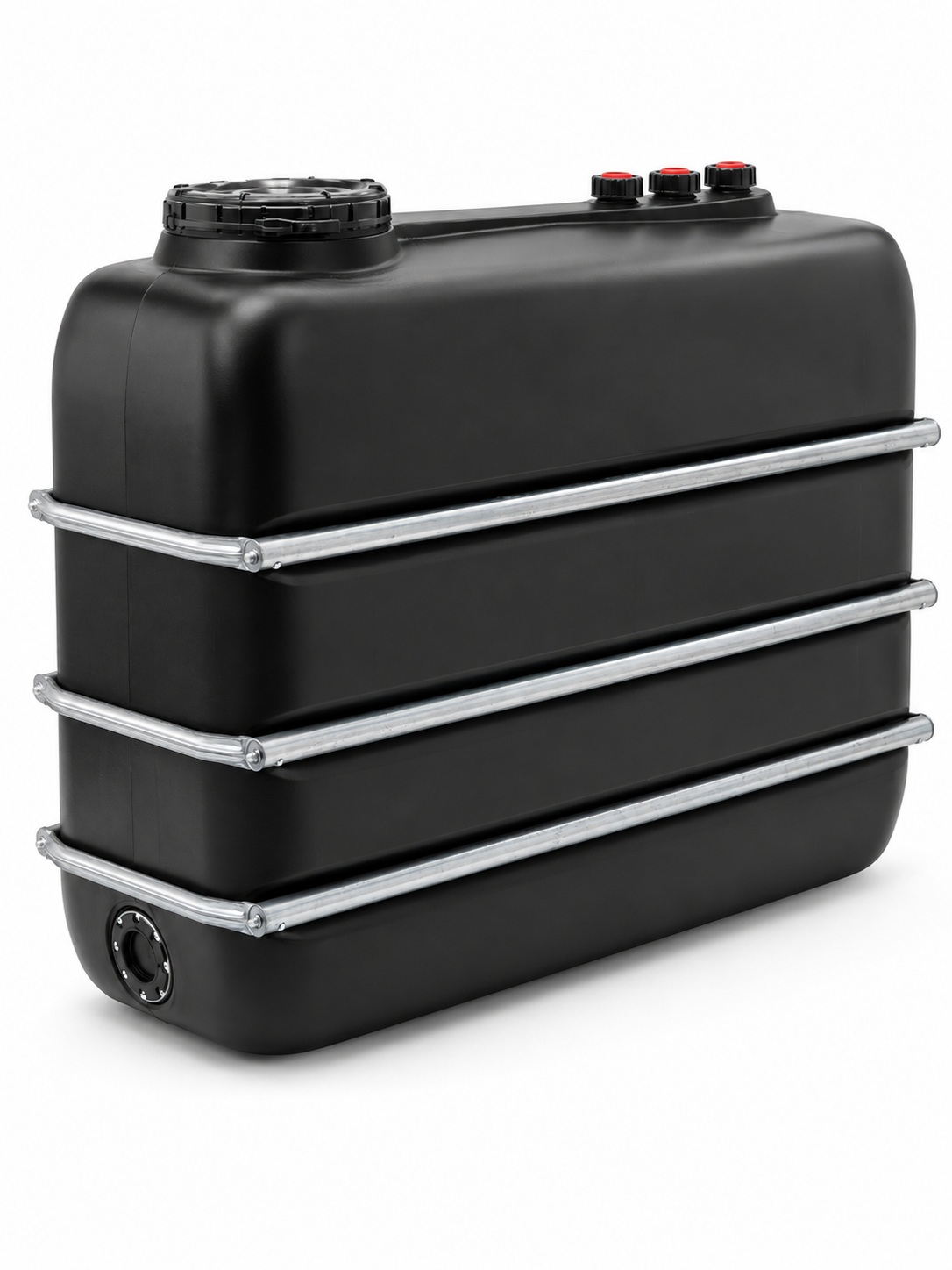

Naturfarbene oder schwarze Ausführung

Die naturfarbene Ausführung ist leicht transluzent. Abhängig von Beleuchtung, Medium und Verschmutzungsgrad kann der Füllstand von außen optisch erkannt werden. Dies erleichtert die Kontrolle bei einer Aufstellung im Innenbereich.

Die schwarze Ausführung reduziert den Lichteintrag in den Behälter. Sie eignet sich insbesondere für helle Technikräume und für Anwendungen, bei denen lichtbedingter biologischer Bewuchs begrenzt oder ein lichtempfindliches Medium geschützt werden soll.

Eine schwarze Einfärbung ersetzt keine hygienische Betriebsweise. Wasserwechsel, Temperatur, Stillstandszeiten, Reinigung und Be- und Entlüftung müssen weiterhin zur Anwendung passen.

Typische Einsatzbereiche

• Permeatspeicher hinter Umkehrosmoseanlagen

• Reinwassertank hinter Nanofiltrationsanlagen

• Vorratsbehälter für VE- und demineralisiertes Wasser

• Vorlagebehälter für Druckerhöhungsanlagen

• Pufferspeicher zwischen Wassererzeugung und Verbrauch

• Prozess- und Kühlwasserspeicher

• Spülwasserbehälter

• Pumpenvorlage für technische Versorgungssysteme

• Zwischenbehälter in Filtrationsanlagen

• Behälter für geeignete Dosier- und Prozessmedien

Bei Chemikalien und anderen Medien müssen Werkstoffbeständigkeit, Konzentration, Dichte, Temperatur und Betriebsbedingungen vor der Verwendung geprüft werden.

Technische Daten

Größenvergleich der PE-HD-Rechtecktanks

Das tatsächlich nutzbare Betriebsvolumen kann durch Überlaufhöhe, Anschlusspositionen, Füllstandssteuerung und erforderliche Sicherheitsreserven geringer sein als das angegebene Nennvolumen.

Pufferspeicher für Umkehrosmoseanlagen

Der 2.000-Liter-Tank eignet sich als Permeatspeicher hinter Umkehrosmoseanlagen. Die Umkehrosmoseanlage produziert das aufbereitete Wasser kontinuierlich oder füllstandsabhängig in den Behälter. Die Entnahme erfolgt anschließend bedarfsgerecht über eine separate Pumpe oder Druckerhöhungsanlage.

Durch diese hydraulische Trennung können kurzfristige Entnahmespitzen ausgeglichen werden. Die Umkehrosmoseanlage muss dadurch nicht ausschließlich nach der höchsten kurzzeitigen Verbrauchsleistung dimensioniert werden.

Für die Tankauslegung sind unter anderem relevant:

• Permeatleistung der Umkehrosmoseanlage

• täglicher Wasserbedarf

• maximale kurzzeitige Entnahme

• gewünschte Betriebsreserve

• Lauf- und Stillstandszeiten der Anlage

• Schaltabstände der Niveausteuerung

• Leistung der Entnahmepumpe

• erforderlicher Wasserwechsel

• hygienische Anforderungen an die Speicherung

Speicherbehälter für Nanofiltrationsanlagen

Auch hinter Nanofiltrationsanlagen kann der Rechtecktank als Speicher- und Pufferbehälter eingesetzt werden. Die Nanofiltration wird dabei vom schwankenden Verbrauch der nachgeschalteten Abnehmer entkoppelt.

Das erforderliche Speichervolumen hängt nicht allein von der Anlagenleistung ab. Zusätzlich müssen Verbrauchsprofil, Entnahmespitzen, Mindestlaufzeit, Nachfüllzeit und gewünschte Reserve berücksichtigt werden.

Drei obere 2"-Anschlüsse

Der Behälter verfügt über drei obere Verschraubungen mit jeweils 2". Diese können abhängig vom Anlagenkonzept beispielsweise verwendet werden für:

• Befüllleitung

• Überlaufleitung

• Be- und Entlüftung

• Rücklaufleitung

• Spülwasserzulauf

• Anschluss zusätzlicher Armaturen

Die konkrete Zuordnung muss vor der Verrohrung festgelegt werden. Insbesondere Be- und Entlüftung sowie Überlauf dürfen durch die übrige Anschlussbelegung nicht beeinträchtigt werden.

Unterer DN-80-Flanschanschluss

Der untere DN-80-Flansch ermöglicht eine groß dimensionierte Entnahmeleitung oder weitgehende Behälterentleerung. Die angeschlossene Verrohrung muss spannungsfrei montiert und separat abgestützt werden.

Das Gewicht von Armaturen, Pumpen und Rohrleitungen darf nicht unkontrolliert auf den Tankanschluss übertragen werden. Dichtungswerkstoff, Rohrmaterial und Armaturen müssen zum gespeicherten Medium passen.

Füllstandsüberwachung und Messtechnik

Für den automatischen Betrieb kann der Tank mit einer Füllstands- oder Niveaumessung ausgestattet werden. Typische Funktionen sind:

• Start und Stopp der vorgeschalteten Wasseraufbereitung

• Abschaltung bei maximalem Füllstand

• Trockenlaufschutz der Entnahmepumpe

• Mindestfüllstandsmeldung

• Überfüllalarm

• Freigabe einer Druckerhöhungsanlage

• kontinuierliche Füllstandsanzeige

• Übertragung an eine übergeordnete Steuerung

Zusätzlich können Leitfähigkeit, Temperatur, Durchfluss und weitere Prozessparameter überwacht werden. Auf unserer Homepage finden Sie weitere Informationen zur Messtechnik für Wasseraufbereitungsanlagen.

Be- und Entlüftung

Beim Befüllen des Tanks muss die verdrängte Luft sicher entweichen können. Während der Entnahme muss die entsprechende Luftmenge wieder in den Behälter einströmen. Die Be- und Entlüftung ist daher nach der maximalen Befüll- und Entnahmeleistung auszulegen.

Eine verschlossene oder zu klein dimensionierte Belüftung kann zu Überdruck, Unterdruck und einer dauerhaften Verformung des Behälters führen.

Abhängig von der Anwendung können eingesetzt werden:

• offene Be- und Entlüftung für unkritische Medien

• Partikelfilter zur Verringerung des Schwebstoffeintrags

• Sterilfilter für hygienisch anspruchsvolle Reinwasseranwendungen

• CO₂-Absorber für leitfähigkeitskritisches VE- und Reinwasser

• kombinierte Belüftungs- und Hygienefilter

Passende Komponenten finden Sie beim Zubehör für Wassertanks.

CO₂-Aufnahme bei VE- und Reinwasser

VE-Wasser und Umkehrosmose-Permeat können Kohlendioxid aus der Umgebungsluft aufnehmen. Das gelöste Kohlendioxid beeinflusst das Kalk-Kohlensäure-Gleichgewicht und kann die gemessene Leitfähigkeit des gespeicherten Wassers erhöhen.

Bei niedrigen Leitfähigkeitsgrenzwerten müssen deshalb auch Tankbelüftung, Lagerdauer, Wasserwechsel und Entnahmesystem berücksichtigt werden. Ein geeigneter CO₂-Absorber in der Belüftung kann den Kohlendioxideintrag reduzieren.

Aufstellung und Transport

Der Tank muss auf einer ebenen, glatten und vollständig tragfähigen Fläche aufgestellt werden. Der Untergrund muss den Behälter vollflächig unterstützen. Punktlasten, Unebenheiten und scharfe Kanten sind zu vermeiden.

Vor der Bestellung sollten geprüft werden:

• verfügbare Stellfläche von mindestens ca. 2.070 × 720 mm

• erforderliche zusätzliche Fläche für Rohrleitungen und Armaturen

• Raum- und Deckenhöhe

• Türbreiten und Transportöffnungen

• Wendebereiche im Gebäude

• Zugänglichkeit der 400-mm-Domöffnung

• Wartungs- und Reinigungsraum

• Tragfähigkeit der Aufstellfläche

• Position von Überlauf und Belüftung

• Frost- und Sonnenschutz

Bei einer Füllung mit Wasser beträgt allein das Gewicht des gespeicherten Mediums ungefähr zwei Tonnen. Die Gebäudestatik und Flächenbelastung müssen entsprechend berücksichtigt werden.

Druckloser Betrieb

Der PE-HD-Lagertank ist kein Druckbehälter. Er darf nicht als geschlossener Druckspeicher verwendet werden.

Bei Befüllung, Entnahme, Pumpenbetrieb und Rücklaufleitungen muss sichergestellt sein, dass kein unzulässiger Über- oder Unterdruck entsteht. Be- und Entlüftung, Überlauf, Pumpensteuerung und gegebenenfalls Rückschlagarmaturen müssen aufeinander abgestimmt werden.

Standardtank oder individueller Behälterbau

Der 2.000-Liter-Rechtecktank eignet sich für standardisierte Speicher-, Puffer- und Vorlagefunktionen. Bei abweichenden Anforderungen können projektspezifische Behälter erforderlich sein, beispielsweise mit:

• individuellen Abmessungen

• zusätzlichen oder anders positionierten Anschlüssen

• Schräg- oder Trichterboden

• Auffangwanne

• Rührwerk oder Umwälzung

• Isolierung

• besonderen Belüftungssystemen

• projektspezifischer Niveaumessung

• abweichenden Werkstoffen

• größeren Speichervolumen

Auf unserer Homepage finden Sie weitere Informationen zu unserem individuellen Tank- und Behälterbau für Wasseraufbereitung, Prozesswasser, Abwasser und geeignete Chemikalien.
