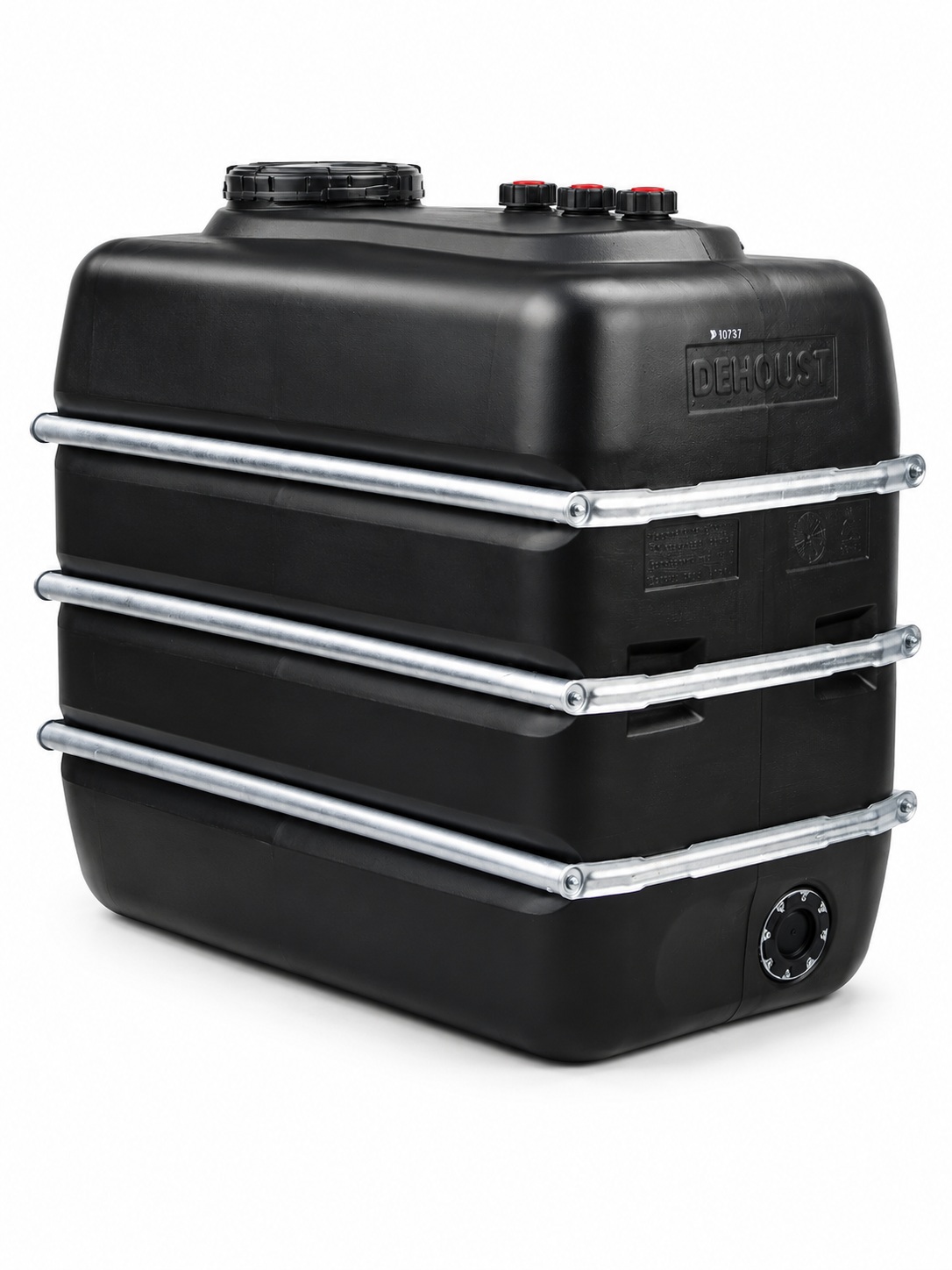

PE-HD Rechtecktank
Inhalt 2.500 l

PE-HD-Rechtecktank 2.500 Liter – kompakter Großtank mit 995 mm Breite

Der PE-HD-Rechtecktank mit 2.500 Litern ist für größere Speicher-, Puffer- und Vorlageaufgaben in der industriellen Wasseraufbereitung und Prozesstechnik ausgelegt. Mit Abmessungen von ca. 1.870 × 995 × 1.650 mm bietet er ein Speichervolumen von 2,5 m³ bei einer weiterhin kompakten rechteckigen Grundfläche.

Gegenüber der schmaleren Baureihe bis 2.000 Liter nutzt der 2.500-Liter-Tank eine größere Breite von ca. 995 mm. Dadurch kann das zusätzliche Volumen untergebracht werden, ohne die Behälterlänge auf mehr als zwei Meter zu erhöhen. Dies ist besonders vorteilhaft, wenn im Technikraum mehr Breite, aber nur eine begrenzte Aufstelllänge verfügbar ist.

Der Behälter wird im Blasformverfahren aus hochdichtem Polyethylen gefertigt und durch verzinkte Rohrbandagen stabilisiert. Er eignet sich als druckloser Lager-, Vorrats-, Puffer- oder Vorlagebehälter für Reinwasser, VE-Wasser, Prozesswasser, Kühlwasser und weitere geeignete wässrige Medien.

Vorteile des 2.500-Liter-Rechtecktanks

• 2.500 Liter Behältervolumen

• kompakte Länge von ca. 1.870 mm

• Breite von ca. 995 mm

• Gesamthöhe von ca. 1.650 mm

• korrosionsbeständiger PE-HD-Werkstoff

• Herstellung im Blasformverfahren

• Stabilisierung durch verzinkte Rohrbandagen

• große Domöffnung mit 400 mm Durchmesser

• drei obere Verschraubungen mit jeweils 2"

• unterer DN-80-Flanschanschluss

• naturfarbene oder schwarze Ausführung

• geeignet als Permeat-, Reinwasser- und Prozesswassertank

• Einbindung in automatisierte Anlagenkonzepte möglich

Größeres Volumen bei begrenzter Aufstelllänge

Der 2.500-Liter-Tank ist die erste Ausführung der Baureihe mit einer Breite von ca. 995 mm. Durch die breitere Grundfläche bleibt die Behälterlänge trotz des höheren Volumens bei ca. 1.870 mm.

Damit ist diese Baugröße besonders interessant, wenn:

• 2.000 Liter Speichervolumen nicht ausreichen

• eine Aufstelllänge von mehr als zwei Metern vermieden werden soll

• im Technikraum rund ein Meter Breite zur Verfügung steht

• Verbrauchsspitzen über ein größeres Reservevolumen abgefangen werden müssen

• eine Membrananlage längere und ruhigere Produktionszyklen erhalten soll

• eine größere Pumpenvorlage benötigt wird

• ein kompakter Großtank für eine Container- oder Rahmenanlage gesucht wird

Die tatsächliche Eignung hängt neben den Behältermaßen auch von Transportweg, Türöffnungen, Raumhöhe, Wartungszugang und erforderlicher Verrohrung ab.

Naturfarbene oder schwarze Ausführung

Die naturfarbene Ausführung ist leicht transluzent. Abhängig von Beleuchtung, Wasserqualität und Verschmutzungsgrad kann der Füllstand von außen optisch erkannt werden. Dies erleichtert die zusätzliche visuelle Betriebskontrolle bei einer Aufstellung in geschlossenen Technikräumen.

Die schwarze Ausführung reduziert den Lichteintrag und bietet eine erhöhte Beständigkeit gegenüber UV-Einstrahlung. Sie eignet sich besonders für helle Aufstellbereiche und für Anwendungen, bei denen lichtbedingter biologischer Bewuchs begrenzt oder ein lichtempfindliches Medium geschützt werden soll.

Auch bei einer schwarzen Ausführung müssen Wasserwechsel, Temperatur, Stillstandszeiten, Reinigung und Tankbelüftung an die jeweilige Anwendung angepasst werden.

Typische Einsatzbereiche

• Permeatspeicher hinter einer Umkehrosmoseanlage

• Reinwassertank hinter einer Nanofiltrationsanlage

• Vorratsbehälter für VE- und demineralisiertes Wasser

• Vorlagebehälter für Druckerhöhungsanlagen

• Pufferspeicher zwischen Wasserproduktion und Verbrauch

• Prozess- und Kühlwasserspeicher

• Spülwasser- und Nachspeisebehälter

• Pumpenvorlage für Produktions- und Versorgungssysteme

• Zwischenbehälter in Filtrationsanlagen

• Behälter für geeignete Dosier- und Prozessmedien

• Vorratstank für chargenweise Wasserentnahmen

Bei Chemikalien oder anderen Prozessmedien müssen Werkstoffbeständigkeit, Konzentration, Dichte, Temperatur und Betriebsbedingungen vor dem Einsatz geprüft werden. Für wassergefährdende Flüssigkeiten sind zusätzlich die erforderlichen Auffang- und Sicherheitseinrichtungen festzulegen.

Technische Daten

Größenvergleich der PE-HD-Rechtecktanks

Das tatsächlich nutzbare Betriebsvolumen kann durch die Überlaufhöhe, Anschlusspositionen, Schaltpunkte der Füllstandssteuerung und erforderliche Sicherheitsreserven geringer sein als das angegebene Behältervolumen.

Abgrenzung zum 2.000-Liter-Tank

Der 2.000-Liter-Tank ist mit ca. 720 mm deutlich schmaler, benötigt mit ca. 2.070 mm jedoch mehr Aufstelllänge als der 2.500-Liter-Tank.

Die 2.500-Liter-Ausführung ist besonders geeignet, wenn:

• rund 500 Liter zusätzliches Reservevolumen benötigt werden

• eine Breite von ca. 995 mm verfügbar ist

• die Behälterlänge unter zwei Metern bleiben soll

• ein kompakteres Verhältnis von Länge zu Volumen gewünscht ist

• höhere kurzfristige Entnahmen auftreten

• die Wasseraufbereitungsanlage längere Produktionszyklen erhalten soll

Die Auswahl sollte nicht allein anhand des maximal möglichen Tankvolumens erfolgen. Bei hygienisch oder qualitativ empfindlichem Wasser muss auch bei einem größeren Tank ein regelmäßiger Wasserwechsel gewährleistet sein.

Abgrenzung zum 3.000-Liter-Tank

Der 3.000-Liter-Tank besitzt mit ca. 995 mm dieselbe Breite und mit ca. 1.650 mm dieselbe Gesamthöhe. Für die zusätzlichen 500 Liter benötigt er jedoch eine Länge von ca. 2.230 mm.

Der 2.500-Liter-Tank ist daher vorteilhaft, wenn:

• die verfügbare Aufstelllänge begrenzt ist

• 2.500 Liter als Betriebsreserve ausreichen

• unnötig lange Wasserstandzeiten vermieden werden sollen

• ein kompakteres Anlagenlayout benötigt wird

• der zusätzliche Platz für Rohrleitungen oder Pumpentechnik genutzt werden soll

Permeatspeicher für Umkehrosmoseanlagen

Der Tank eignet sich als Permeatspeicher hinter industriellen Umkehrosmoseanlagen. Die Umkehrosmoseanlage produziert das aufbereitete Wasser kontinuierlich oder füllstandsabhängig in den Behälter. Die Entnahme erfolgt bedarfsgerecht über eine separate Prozesspumpe oder Druckerhöhungsanlage.

Die hydraulische Trennung zwischen Wasserproduktion und Verbrauch ermöglicht:

• Ausgleich kurzfristiger Entnahmespitzen

• längere Laufzeiten der Umkehrosmoseanlage

• Reduzierung häufiger Start- und Stoppvorgänge

• Bevorratung für chargenweise Verbraucher

• zeitliche Entkopplung von Erzeugung und Nutzung

• Aufbau einer separaten Druckversorgung hinter dem Tank

Bei der Dimensionierung sind insbesondere zu berücksichtigen:

• Permeatleistung der Umkehrosmoseanlage

• durchschnittlicher und maximaler Wasserverbrauch

• Dauer und Häufigkeit der Verbrauchsspitzen

• gewünschte Betriebsreserve

• Nachfüllzeit des Behälters

• Schaltabstände der Niveausteuerung

• Leistung der nachgeschalteten Pumpe

• zulässige Wasserstandzeit

• erforderlicher Wasserwechsel

Speicherbehälter für Nanofiltrationsanlagen

Auch hinter Nanofiltrationsanlagen kann der 2.500-Liter-Tank als Reinwasser- und Pufferspeicher eingesetzt werden. Die Wasserproduktion wird dabei vom schwankenden Bedarf der nachgeschalteten Verbraucher getrennt.

Das erforderliche Speichervolumen hängt nicht allein von der Leistung der Nanofiltration ab. Zusätzlich müssen Verbrauchsprofil, Spitzenbedarf, Nachfüllzeit, Mindestlaufzeit und Reservevolumen gemeinsam betrachtet werden.

Drei obere 2"-Anschlüsse

Der Tank besitzt drei obere Verschraubungen mit jeweils 2". Die Anschlüsse können abhängig vom Anlagenkonzept beispielsweise genutzt werden für:

• Befüllleitung

• Überlauf

• Be- und Entlüftung

• Rücklaufleitung

• Spülwasserzulauf

• Anschluss einer Umwälzung

• zusätzliche Sensorik oder Armaturen

Die Anschlussbelegung muss vor der Verrohrung festgelegt werden. Insbesondere Überlauf sowie Be- und Entlüftung dürfen durch andere angeschlossene Leitungen nicht in ihrer Funktion eingeschränkt werden.

Werden weitere Anschlüsse benötigt, muss ihre Position und Ausführung vorab technisch geprüft werden. Nachträgliche Veränderungen dürfen die Behälterkonstruktion und die Rohrbandagen nicht beeinträchtigen.

Unterer DN-80-Flanschanschluss

Der untere DN-80-Flanschanschluss ermöglicht die Einbindung einer groß dimensionierten Entnahmeleitung. Je nach Anlagenkonzept können daran eine Absperrarmatur, Prozesspumpe oder Druckerhöhungsanlage angeschlossen werden.

Die Verrohrung muss spannungsfrei montiert und separat abgestützt werden. Das Gewicht von Rohren, Armaturen oder Pumpen darf nicht unkontrolliert auf den Tankanschluss übertragen werden.

Bei der Auslegung sind zu berücksichtigen:

• maximale Entnahmeleistung

• Rohrleitungsdimension

• Strömungsgeschwindigkeit

• Werkstoff der Verrohrung

• Dichtungswerkstoff

• Medium und Betriebstemperatur

• Einbauposition der Absperrarmatur

• Zugänglichkeit für Wartung und Austausch

Füllstandsüberwachung und Messtechnik

Für einen automatischen Anlagenbetrieb kann der Tank mit einer Füllstands- oder Niveaumessung ausgestattet werden. Typische Funktionen sind:

• Start und Stopp der vorgeschalteten Wasseraufbereitungsanlage

• Abschaltung bei maximalem Füllstand

• Trockenlaufschutz der Entnahmepumpe

• Mindestfüllstandsmeldung

• Überfüllalarm

• Freigabe einer Druckerhöhungsanlage

• kontinuierliche Füllstandsanzeige

• Übertragung an eine übergeordnete Steuerung

Zusätzlich können abhängig vom Prozess Leitfähigkeit, Temperatur, Durchfluss, Druck oder weitere Wasserparameter überwacht werden. Auf unserer Homepage finden Sie weitere Informationen zur Messtechnik für Wasseraufbereitungsanlagen.

Be- und Entlüftung des Behälters

Beim Befüllen des Tanks muss die verdrängte Luft sicher entweichen können. Während der Entnahme muss die entsprechende Luftmenge wieder einströmen. Die Be- und Entlüftung ist daher auf die jeweils höchste Befüll- oder Entnahmeleistung auszulegen.

Eine verschlossene oder zu klein dimensionierte Belüftung kann zu unzulässigem Überdruck, Unterdruck und einer Verformung des Behälters führen.

Abhängig von Wasserqualität und Anwendung können eingesetzt werden:

• einfache Be- und Entlüftung für unkritische Betriebsmedien

• Partikelfilter zur Verringerung des Schwebstoffeintrags

• Sterilfilter für hygienisch anspruchsvolle Reinwasseranwendungen

• CO₂-Absorber für leitfähigkeitskritisches VE- und Reinwasser

• kombinierte Belüftungs- und Hygienefilter

Passende Filter, Niveaumessungen, Entnahmearmaturen und weitere Komponenten finden Sie beim Zubehör für Wassertanks.

CO₂-Aufnahme bei VE- und Reinwasser

VE-Wasser und Umkehrosmose-Permeat können Kohlendioxid aus der Umgebungsluft aufnehmen. Das gelöste Kohlendioxid kann die gemessene Leitfähigkeit des gespeicherten Wassers erhöhen.

Bei Anwendungen mit niedrigen Leitfähigkeitsgrenzwerten müssen daher neben der Ausgangsqualität der Wasseraufbereitungsanlage auch folgende Einflüsse berücksichtigt werden:

• Tankbelüftung

• Luftaustausch

• Lagerdauer

• Wasserwechsel

• Tanktemperatur

• Rücklaufleitungen

• Entnahmesystem

Ein geeigneter CO₂-Absorber in der Tankbelüftung kann den Kohlendioxideintrag reduzieren. Die erforderliche Auslegung richtet sich nach dem maximalen Luftvolumenstrom bei Befüllung und Entnahme.

Aufstellung und Bodenbelastung

Der Tank muss auf einer ebenen, glatten und vollständig tragfähigen Fläche aufgestellt werden. Die gesamte Behältergrundfläche muss gleichmäßig unterstützt sein. Punktlasten, Unebenheiten und scharfe Kanten sind zu vermeiden.

Bei vollständiger Befüllung mit Wasser beträgt allein das Gewicht des gespeicherten Mediums ungefähr 2,5 Tonnen. Zusätzlich müssen Behälter, Rohrleitungen, Armaturen und weitere Anlagenteile berücksichtigt werden.

Vor der Bestellung sind insbesondere zu prüfen:

• Stellfläche von mindestens ca. 1.870 × 995 mm

• zusätzlicher Platz für Rohrleitungen und Armaturen

• Raum- und Deckenhöhe

• Türbreiten und Transportöffnungen

• Wendebereiche innerhalb des Gebäudes

• Zugänglichkeit der 400-mm-Domöffnung

• Platz für Reinigung und Wartung

• Tragfähigkeit der Aufstellfläche

• Position von Überlauf und Belüftung

• Frost- und Sonnenschutz

Druckloser Betrieb

Der PE-HD-Lagertank ist kein Druckbehälter und darf nicht als geschlossener Druckspeicher eingesetzt werden.

Befüllung, Entnahme, Pumpenbetrieb, Rückläufe und Rückschlagarmaturen müssen so ausgeführt werden, dass kein unzulässiger Über- oder Unterdruck entsteht. Be- und Entlüftung, Überlauf und Füllstandssteuerung müssen aufeinander abgestimmt werden.

Standardtank oder individueller Behälterbau

Der 2.500-Liter-Rechtecktank eignet sich für standardisierte Speicher-, Puffer- und Vorlagefunktionen. Bei abweichenden Anforderungen können projektspezifische Behälter erforderlich sein, beispielsweise mit:

• individuellen Abmessungen

• zusätzlichen oder anders positionierten Anschlüssen

• Schräg- oder Trichterboden

• Auffangwanne oder Auffangraum

• Rührwerk oder Umwälzung

• Isolierung

• speziellen Be- und Entlüftungssystemen

• projektspezifischer Niveaumessung

• abweichenden Werkstoffen

• größeren Speichervolumen

Auf unserer Homepage finden Sie weitere Informationen zu unserem individuellen Tank- und Behälterbau für Wasseraufbereitung, Prozesswasser, Abwasser und geeignete Chemikalien.
