Kugelhahn mit Flansch
für PE-HD Rechtecktanks

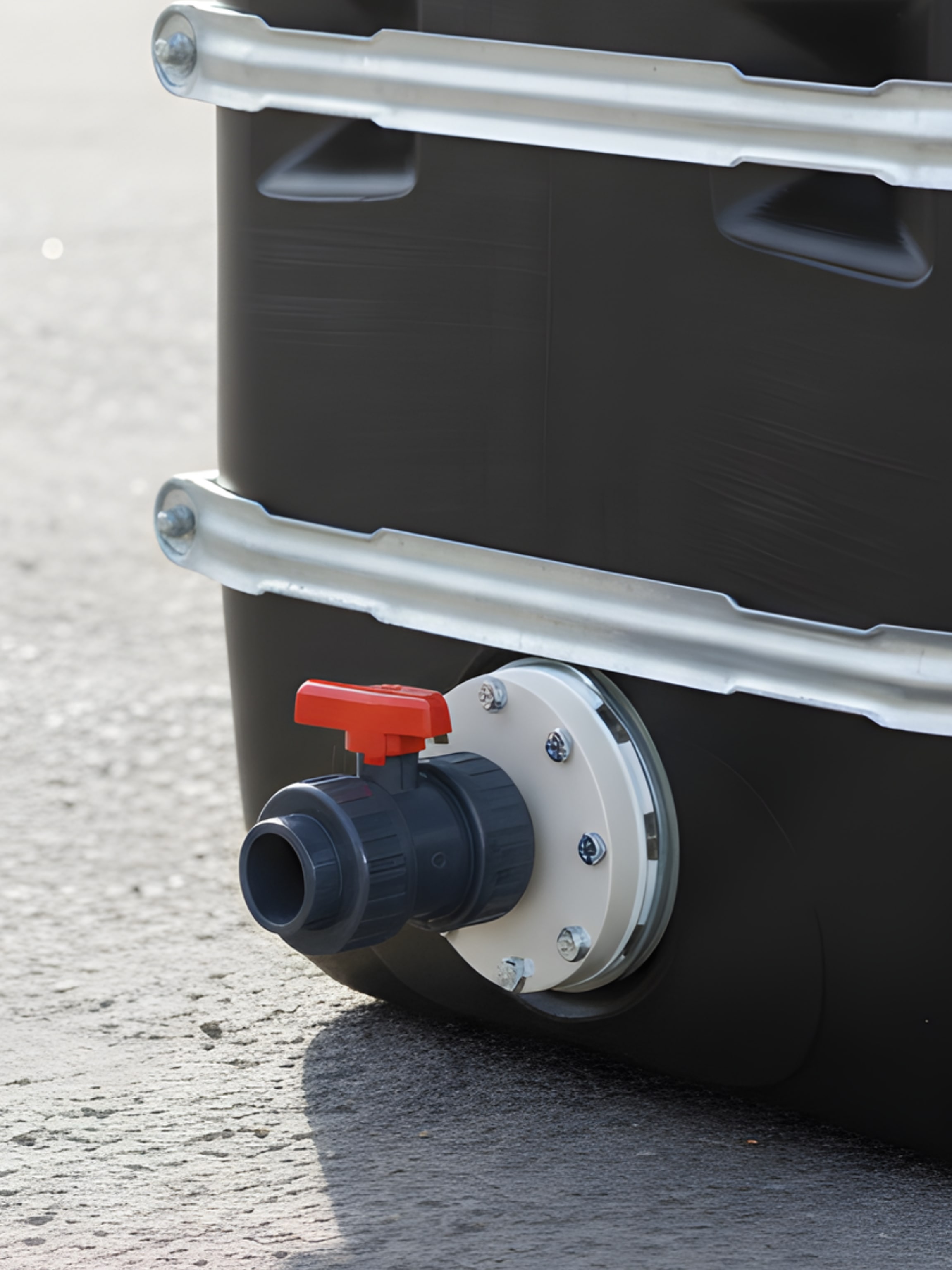

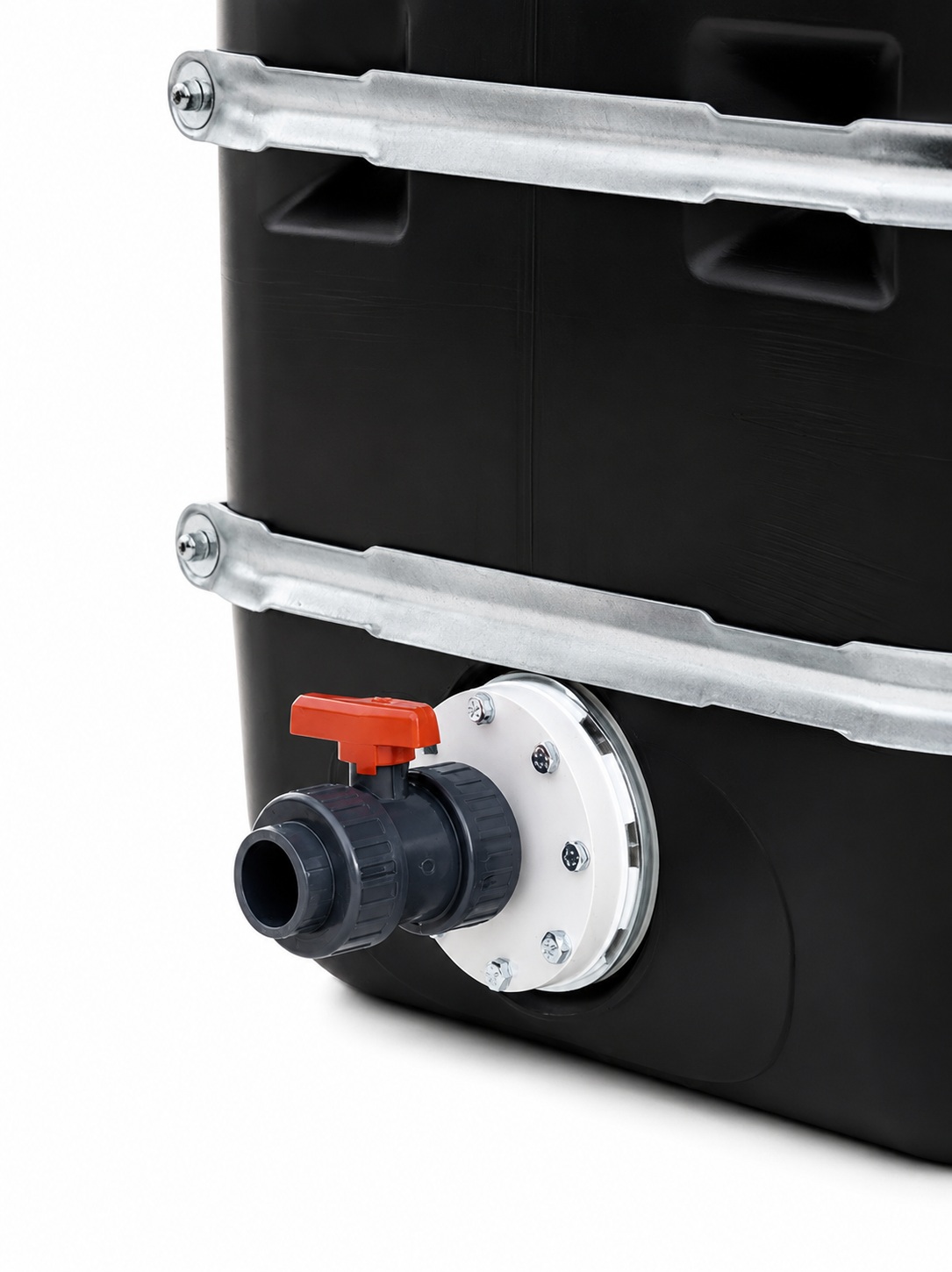

Kugelhahn mit Flansch 2" für PE-HD-Rechtecktanks

Der Kugelhahn mit Flansch dient als untere Entnahmearmatur für PE-HD-Rechtecktanks mit DN-80-Flanschanschluss. Die Ausführung besteht aus einem PP-Flansch mit 2"-Anschluss und einem PVC-Kugelhahn in 2".

Mit dem Kugelhahn kann das gespeicherte Wasser direkt am unteren Behälteranschluss abgesperrt und kontrolliert in eine Entnahmeleitung, eine Pumpe oder eine Druckerhöhungsanlage weitergeleitet werden. Die Armatur eignet sich insbesondere für Reinwasser, VE-Wasser, Umkehrosmose-Permeat, Prozesswasser und weitere mit den verwendeten Werkstoffen verträgliche Medien.

Vorteile der Entnahmearmatur

• passend für die unteren Flanschanschlüsse der PE-HD-Rechtecktanks

• Kugelhahn mit 2" Anschluss

• PP-Flansch zur tankseitigen Montage

• PVC-Kugelhahn für die manuelle Absperrung

• kontrollierte Entnahme am tief liegenden Tankanschluss

• einfache Einbindung in technische Rohrleitungssysteme

• geeignet für Lager-, Puffer- und Vorlagebehälter

• gut zugängliche Handbetätigung

• verwendbar vor Pumpen und Druckerhöhungsanlagen

• korrosionsbeständige Kunststoffausführung

Technische Daten

Vor dem Einsatz mit Chemikalien oder anderen Prozessmedien müssen die Beständigkeit von PVC, PP und den verwendeten Dichtungswerkstoffen sowie Konzentration und Temperatur geprüft werden.

Passende PE-HD-Rechtecktanks

Weitere verfügbare Behältergrößen finden Sie in der Kategorie PE-HD-Rechtecktanks.

Kontrollierte Entnahme aus dem Lagertank

Der Kugelhahn ermöglicht die manuelle Absperrung der unteren Entnahmeleitung. Dadurch kann der Tank von der nachgeschalteten Verrohrung getrennt werden, beispielsweise für:

• Wartungsarbeiten an einer Pumpe

• Austausch nachgeschalteter Armaturen

• Reinigung der Entnahmeleitung

• Arbeiten an einer Druckerhöhungsanlage

• kontrollierte Tankentleerung

• Außerbetriebnahme einzelner Anlagenteile

Der Kugelhahn ist eine Absperrarmatur. Eine dauerhafte Mengenregelung über eine teilweise geöffnete Kugelstellung ist nicht die bevorzugte Betriebsweise. Für eine genaue Durchflussregelung sollte eine dafür vorgesehene Regelarmatur eingesetzt werden.

Entnahme hinter Umkehrosmoseanlagen

Nach Umkehrosmoseanlagen wird das erzeugte Permeat häufig in einem drucklosen Tank gespeichert. Der Kugelhahn bildet dabei den absperrbaren Übergang vom Permeattank zur nachgeschalteten Versorgung.

Typische nachgeschaltete Komponenten sind:

• Druckerhöhungspumpe

• frequenzgeregelte Pumpenanlage

• Prozesswasserleitung

• Umwälzleitung

• weitere Aufbereitungsstufe

• Leitfähigkeits- oder Durchflussmessung

• Abfüll- oder Spüleinrichtung

Die Leistung des Kugelhahns und der angeschlossenen Rohrleitung muss zur maximalen Entnahmemenge passen. Zusätzlich ist sicherzustellen, dass während der Entnahme ausreichend Luft über die Tankbelüftung nachströmen kann.

Verwendung hinter Nanofiltrationsanlagen

Auch bei Nanofiltrationsanlagen kann der Kugelhahn zur unteren Entnahme aus einem Reinwasser- oder Puffertank eingesetzt werden.

Die Nanofiltrationsanlage produziert das Wasser in den drucklosen Behälter. Über den Kugelhahn wird die Verbindung zur nachgeschalteten Pumpe oder Prozessleitung hergestellt. Dadurch können Wasserproduktion und Verbrauch hydraulisch voneinander getrennt werden.

Hinweise zur Montage

Der Kugelhahn muss fachgerecht am unteren Tankanschluss montiert werden. Dabei sind insbesondere folgende Punkte zu beachten:

• Tank vor der Montage vollständig entleeren

• Anschlussflächen reinigen und auf Beschädigungen prüfen

• geeignete und medienbeständige Flanschdichtung verwenden

• Schraubverbindungen gleichmäßig und über Kreuz anziehen

• zulässige Anzugsmomente des Flanschsystems beachten

• Kugelhahn spannungsfrei montieren

• nachgeschaltete Rohrleitung separat abstützen

• Hebel vollständig zugänglich halten

• Armatur nicht als Abstützung für Pumpen oder Rohrleitungen verwenden

• Verbindung vor der Inbetriebnahme auf Dichtheit prüfen

Das Gewicht der angeschlossenen Rohrleitung, einer Pumpe oder weiterer Armaturen darf nicht auf den Tankanschluss übertragen werden. Mechanische Spannungen können den Flansch, die Dichtung oder den Behälteranschluss beschädigen.

Rohrleitung spannungsfrei anschließen

Kunststoffbehälter und Kunststoffarmaturen dürfen nicht durch eine unzureichend abgestützte Rohrleitung belastet werden. Die Verrohrung sollte deshalb direkt hinter der Armatur befestigt und so ausgerichtet werden, dass keine Zug-, Druck- oder Biegekräfte auf den Flansch wirken.

Bei längeren Rohrleitungen sind zusätzlich temperaturbedingte Längenänderungen zu berücksichtigen. Je nach Anlagenaufbau können geeignete Festpunkte, Gleitlager oder flexible Übergänge erforderlich sein.

Betrieb mit einer Entnahmepumpe

Wird hinter dem Kugelhahn eine Pumpe installiert, muss diese gegen Trockenlauf geschützt werden. Der Tank sollte dafür mit einer geeigneten Füllstandsüberwachung ausgestattet werden.

Mögliche Funktionen sind:

• Abschaltung der Pumpe bei Mindestfüllstand

• Freigabe der Pumpe bei ausreichendem Wasserstand

• Start und Stopp der vorgeschalteten Wasseraufbereitung

• Alarm bei niedrigem Füllstand

• Abschaltung bei maximalem Füllstand

• Übertragung des Tankfüllstands an eine Anlagensteuerung

Auf unserer Homepage finden Sie weitere Informationen zur Messtechnik für Wasseraufbereitungsanlagen.

Tankbelüftung bei der Wasserentnahme

Bei jeder Entnahme muss Umgebungsluft in den Tank nachströmen können. Ist die Belüftung verschlossen oder zu klein dimensioniert, kann im Behälter ein Unterdruck entstehen.

Die Tankbelüftung muss deshalb mindestens für die maximale Entnahmeleistung ausgelegt sein. Abhängig von Wasserqualität und Anwendung können erforderlich sein:

• einfache Be- und Entlüftung

• Partikelfilter

• Sterilfilter

• CO₂-Absorber

• Kombination aus CO₂-Absorber und Sterilfilter

Weitere Komponenten finden Sie beim Zubehör für Wassertanks.

Werkstoffbeständigkeit prüfen

PVC und PP besitzen eine gute Beständigkeit gegenüber zahlreichen wässrigen Medien. Eine allgemeine Freigabe für sämtliche Chemikalien, Konzentrationen und Temperaturen ist daraus jedoch nicht abzuleiten.

Vor dem Einsatz mit anderen Medien als Wasser sollten geprüft werden:

• genaue Medienbezeichnung

• Konzentration

• Betriebstemperatur

• mögliche Temperaturspitzen

• pH-Wert

• Dichtungswerkstoff

• Reinigungs- und Desinfektionsmittel

• vorgesehene Betriebsdauer

• mögliche Wechselwirkungen mit der Rohrleitung

Vor der Bestellung prüfen

Für die eindeutige Zuordnung werden folgende Angaben benötigt:

• vorhandener Tanktyp

• Tankvolumen

• Ausführung des unteren Tankanschlusses

• gespeichertes Medium

• maximale Betriebstemperatur

• gewünschte Entnahmeleistung

• Werkstoff der nachgeschalteten Rohrleitung

• Einbau einer Pumpe oder Druckerhöhung

• verfügbare Einbaulänge

• erforderliche Dichtungswerkstoffe

Der Kugelhahn ist für die PE-HD-Rechtecktanks mit unterem DN-80-Flanschanschluss vorgesehen. Für den 570-Liter-Tank mit Anschluss S 56 × 4 wird eine andere Anschlusslösung benötigt.

Standardzubehör oder individuelle Tankverrohrung

Der Kugelhahn eignet sich für die standardisierte untere Entnahme aus den passenden PE-HD-Rechtecktanks. Werden zusätzliche Armaturen, andere Anschlussgrößen, automatisierte Ventile, Pumpen, Niveausteuerungen oder komplette Verrohrungen benötigt, muss die Tankanbindung projektspezifisch ausgelegt werden.

Auf unserer Homepage finden Sie weitere Informationen zu unserem individuellen Tank- und Behälterbau einschließlich Anschlüssen, Verrohrung, Pumpentechnik und projektspezifischer Ausrüstung.
