PE-HD Rechtecktank
Inhalt 570 l

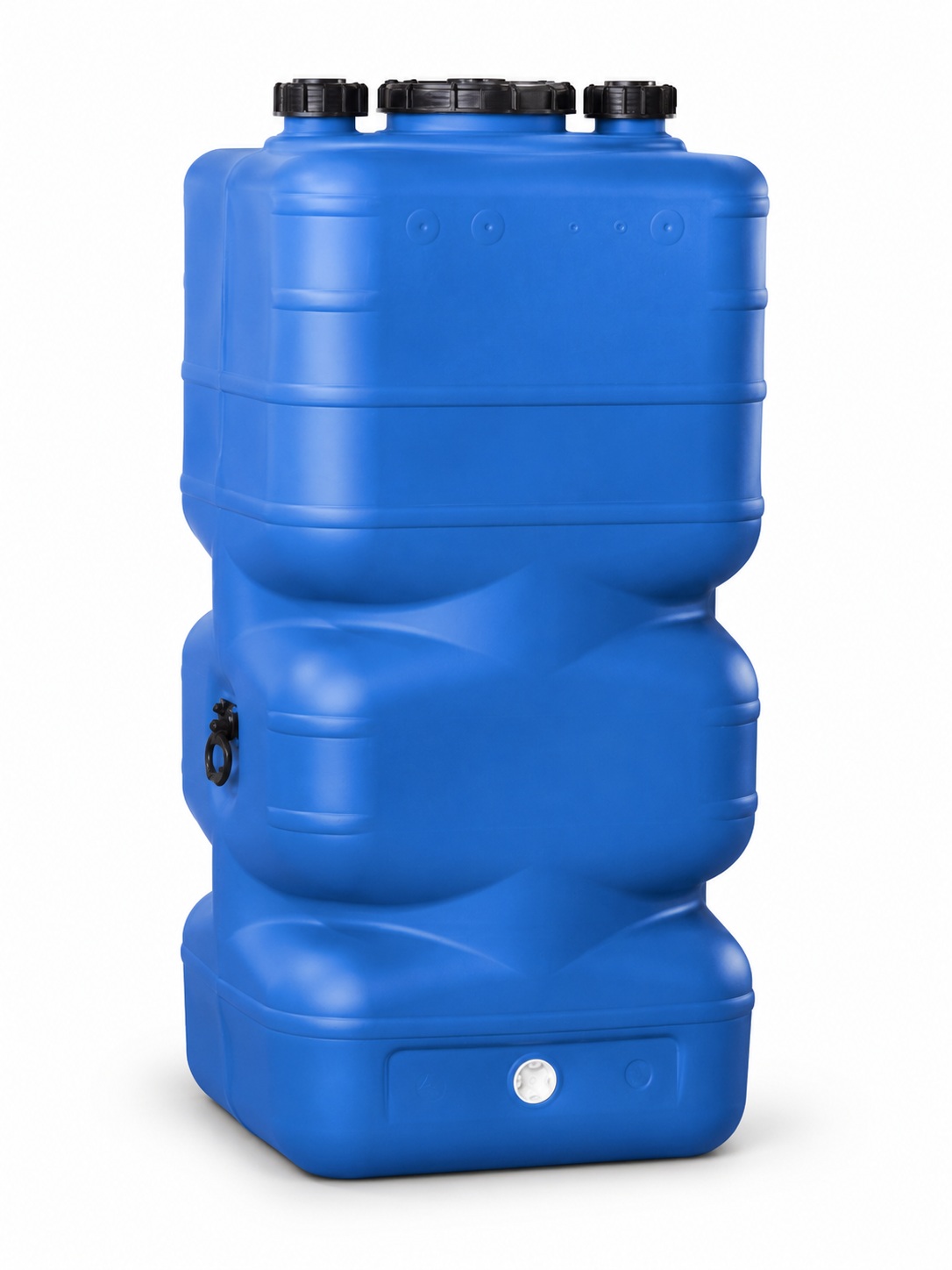

PE-HD-Rechtecktank 570 Liter – kompakter Wassertank mit geringer Stellfläche

Der PE-HD-Rechtecktank mit 570 Litern eignet sich als kompakter Lager-, Vorrats- oder Vorlagebehälter für Wasser, Betriebswasser, Prozesswasser und Abwasser. Mit einer Grundfläche von nur 720 × 720 mm lässt er sich auch in Technikräumen und Anlagenbereichen mit begrenzter Stellfläche aufstellen.

Der Behälter besteht aus blau eingefärbtem PE-HD. Die Einfärbung reduziert den Lichteinfall und unterstützt dadurch die Begrenzung von Algenwachstum. Bei Trinkwasseranwendungen müssen neben dem Behälter auch Anschlüsse, Belüftung, Reinigung und Betriebsweise die jeweiligen hygienischen Anforderungen erfüllen.

Vorteile des 570-Liter-Rechtecktanks

• kompakte Grundfläche von 720 × 720 mm

• 570 Liter Behältervolumen

• korrosionsbeständiger PE-HD-Werkstoff

• blaue Einfärbung zur Verringerung des Lichteinfalls

• obere Domöffnung mit 240 mm Durchmesser

• zwei obere Verschraubungen mit 2"

• unterer Anschluss S 56 × 4 für Entnahme oder Verbindungsleitung

• geeignet als Lager-, Puffer- oder Vorlagebehälter

• geringes Eigengewicht gegenüber metallischen Behältern

Typische Einsatzbereiche

• Vorratsbehälter für Betriebs- und Prozesswasser

• kompakter Permeat- oder Reinwasserpuffer

• Vorlagebehälter für Pumpen und Druckerhöhungsanlagen

• Zwischenspeicher innerhalb einer Wasseraufbereitungsanlage

• Spülwasser- oder Nachspeisebehälter

• Lagerung von Abwasser vor einer weiteren Behandlung

• Wasserbevorratung in Technikräumen und Anlagencontainern

Bei anderen Medien oder Chemikalien müssen die Beständigkeit des PE-HD-Werkstoffs, die Konzentration, die Temperatur und die Betriebsbedingungen vor dem Einsatz geprüft werden.

Technische Daten

Der Tank ist kein Druckbehälter. Befüllung, Entnahme und Belüftung müssen so ausgeführt werden, dass kein unzulässiger Über- oder Unterdruck entstehen kann.

Größenvergleich der PE-HD-Rechtecktanks

Das tatsächlich nutzbare Betriebsvolumen kann durch Überlaufhöhe, Anschlusspositionen und erforderliche Sicherheitsreserven geringer sein als das angegebene Behältervolumen.

Verwendung mit Umkehrosmose und Nanofiltration

Der 570-Liter-Tank kann als kompakter Pufferspeicher hinter Umkehrosmoseanlagen oder Nanofiltrationsanlagen eingesetzt werden. Der Behälter trennt dabei die kontinuierliche Wasserproduktion der Membrananlage vom schwankenden Verbrauch der nachgeschalteten Abnehmer.

Für die Dimensionierung sind unter anderem folgende Betriebsdaten entscheidend:

• Permeatleistung der Wasseraufbereitungsanlage

• täglicher Wasserbedarf

• kurzzeitige Entnahmespitzen

• gewünschte Mindestlaufzeit der Anlage

• benötigte Betriebsreserve

• Pumpenleistung der nachgeschalteten Versorgung

• vorgesehene Schaltpunkte der Füllstandssteuerung

Bei sehr niedriger Leitfähigkeit muss der Eintrag von Kohlendioxid über die Tankbelüftung berücksichtigt werden. Kohlendioxid aus der Umgebungsluft kann sich im Wasser lösen und die gemessene Leitfähigkeit erhöhen.

Füllstand, Wasserqualität und Prozessüberwachung

Für einen automatischen Betrieb kann der Behälter mit einer Füllstandserfassung oder Niveausteuerung ausgestattet werden. Damit lassen sich beispielsweise folgende Funktionen realisieren:

• Start und Stopp einer Wasseraufbereitungsanlage

• Trockenlaufschutz einer Entnahmepumpe

• Überfüllschutz

• Mindest- und Maximalfüllstand

• Alarmmeldung bei unzulässigem Füllstand

• Freigabe einer nachgeschalteten Druckerhöhung

Abhängig von der Anwendung können zusätzlich Leitfähigkeit, Temperatur, Durchfluss oder weitere Wasserparameter überwacht werden. Informationen zu individuellen Messstationen, Sensoren und Steuerungseinbindungen finden Sie auf unserer Homepage im Bereich Messtechnik für die Wasseraufbereitung.

Be- und Entlüftung des Tanks

Bei jeder Befüllung muss Luft aus dem Behälter entweichen können. Bei der Wasserentnahme muss entsprechend Luft nachströmen. Eine zu klein dimensionierte oder verschlossene Belüftung kann zu Überdruck, Unterdruck und einer Verformung des Behälters führen.

Je nach Wasserqualität können unterschiedliche Belüftungssysteme erforderlich sein:

• einfache Be- und Entlüftung für unkritische Betriebsmedien

• Partikelfilter zur Verringerung des Schwebstoffeintrags

• Sterilfilter bei erhöhten hygienischen Anforderungen

• CO₂-Absorber bei leitfähigkeitskritischem VE- oder Reinwasser

Passende Komponenten finden Sie beim Zubehör für Wassertanks.

Aufstellung und Einbindung

Der Tank muss auf einer ebenen, glatten und vollständig tragfähigen Fläche aufgestellt werden. Punktlasten, scharfe Kanten und Unebenheiten sind zu vermeiden. Die Aufstellfläche muss für das Gewicht des vollständig gefüllten Behälters ausgelegt sein.

Vor der Bestellung sollten geprüft werden:

• verfügbare Grundfläche und Raumhöhe

• Türbreiten und Transportweg

• Zugänglichkeit der Domöffnung

• Position der Befüll- und Entnahmeleitungen

• erforderlicher Überlauf

• Be- und Entlüftungsleistung

• Anschluss der Füllstandsüberwachung

• Frost- und UV-Schutz am Aufstellort

• Möglichkeit zur Reinigung und Wartung

Standardtank oder individuelle Behälterlösung

Der 570-Liter-Rechtecktank ist für kompakte Standardanwendungen vorgesehen. Werden abweichende Abmessungen, zusätzliche Anschlüsse, Auffangräume, Schrägböden, Sonderwerkstoffe oder größere Lagervolumen benötigt, ist eine projektspezifische Konstruktion erforderlich.

Auf unserer Homepage finden Sie weitere Informationen zum individuellen Tank- und Behälterbau für Wasseraufbereitungsanlagen, Prozesswasser, Abwasser und geeignete Chemikalien.
